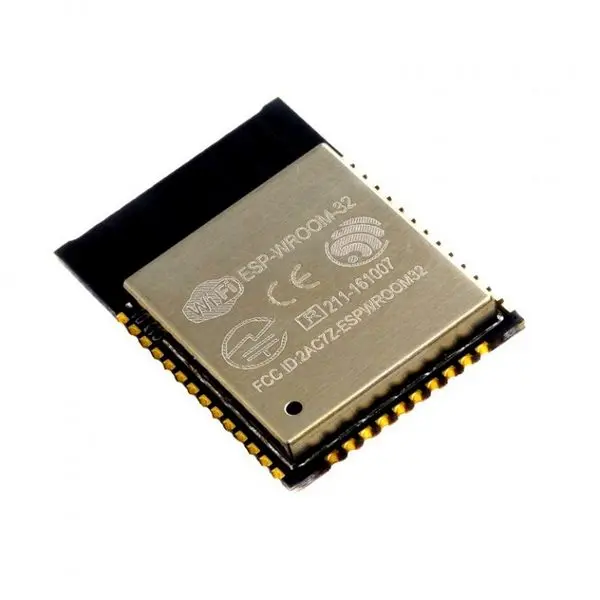

ESP-WROOM-32 - мощный высокопроизводительный модуль общего назначения со встроенным микроконтроллерным ядром и с поддержкой стандартов связи Wi-Fi+BT+BLE, предназначенный для широкого ряда приложений с экономичным энергопотреблением.

Модуль полностью отвечает требованиям таких задач, как передача голоса, передача потокового аудио и MP3 звука.

Модуль построен на базе чипсета ESP32-D0WDQ6.

Чипсет создавался, исходя из соображений максимально легкой масштабируемости и адаптации к условиям применения.

Чипсет содержит двухъядерный процессор (или одноядерный, в зависимости от модификации чипсета) с возможностью тактирования частотой от 80 МГц до 240 МГц.

У пользователя есть возможность полностью отключить встроенное CPU и оставить работать только сопроцессор для постоянного мониторинга периферии на предмет превышения порога сигналами внешних датчиков.

ESP32 интегрирует богатейший набор встроенной периферии, включая емкостные сенсоры касания, датчики Холла, малошумящие усилители, интерфейс SD-карты, Ethernet, высокоскоростной SPI, UART, I2S и I2C.

Встроенная поддержка Bluetooth, Bluetooth LE и Wi-Fi гарантирует высокую эффективность применения модуля с большим заделом на будущее: Wi-Fi позволяет говорить о высокой эффективности применения в задачах, где происходит подключение к сети Интернет через Wi-Fi - роутер, благодаря Bluetooth пользователь может подключать модуль к смартфону или любому другому пользовательскому устройству.

Ток спящего режима ESP32 составляет менее 5 мкA, что делает его оптимальным решением для устройств с батарейным питанием.

ESP32 поддерживает скорость передачи данных до 150 Мбит/с, и подводимую к антенне выходную мощность 20.5 дБм.

Таким образом, чип представляет собой лидирующую в отрасли спецификацию параметров и превосходную производительность процессорного ядра, контроллера беспроводной связи, высокую дальность связи, оптимальное энергопотребление, широкий ряд коммуникационных возможностей.

Операционная система, используемая в составе ядра ESP32 - freeRTOS с поддержкой технологий LwIP и TLS 1.2 с аппаратным ускорением.

Безопасное (шифрованное) обновление прошивки по радиоканалу (OTA) поддерживается, помимо всего прочего.

Так что, встроенное ПО конечного устройства всегда может поддерживаться в актуальном состоянии.





Технические характеристики

Wi-Fi

Радиочастотная сертификация: FCC/CE/IC/TELEC/KCC/SRRC/NCC

Протоколы: 802.11 b/g/n/e/i (802.11n до 150 Мбит/с)

Агрегация A-MPDU и A-MSDU и интервал безопасности 0.4 с

Частотный диапазон: 2.4 ~ 2.5 ГГц

Bluetooth

Протоколы: Bluetooth v4.2 BR/EDR и спецификация BLE

Радио:

Чувствительность (дБм): -97

Классы мощности передатчика: Class-1, class-2 и class-3

Адаптивная перестройка частоты AFH

Аудио: CVSD и SBC

Аппаратная часть

Интерфейсы: SD-карта, UART, SPI, SDIO, I2C, LED ШИМ, ШИМ управления мотором, I2S, IR, GPIO, емкостной датчик касания, АЦП, ЦАП, малошумящий предусилитель

Сенсоры чипсета: датчик Холла, датчик температуры

Тактовые генераторы: кварц 40 МГц

Напряжение питания (В): 2.7 ~ 3.6

Средний потребляемый ток (мA): 80

Минимальный расчетный ток источника питания (мA): 500

Рабочий температурный диапазон (°C): -40 ... +85

Размер корпуса (мм): 18 × 25.5 × 3.1

Встроенное ПО

Режимы Wi-Fi: Station/SoftAP/SoftAP+Station/P2P

Безопасность Wi-Fi: WPA/WPA2/WPA2-Enterprise/WPS

Шифрование: AES/RSA/ECC/SHA

Обновление прошивки: через UART / OTA (по радиоканалу, через сеть)

Разработка собственного ПО: Поддержка разработки через облачный сервер / специальный пакет SDK (Software Development Kit)

Сетевые протоколы: IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT

Пользовательская настройка: набор AT-команд, настройка через облачный сервер, настройка через приложения Android/iOS

Области применения

Малопотребляющий сенсорный узел IoT общего назначения

Малопотребляющий IoT-логгер общего назначения

Передатчик видео сигнала с камеры

Устройства OTT (Over The Top)

Музыкальные плейеры

Музыкальные интернет-плейеры

Устройства потокового аудио

Игрушки со встроенным Wi-Fi

Логгеры

Игрушки с датчиками приближения

Wi-Fi-устройства с голосовым распознаванием

Аудио гарнитуры

Умные зарядные устройства

Домашняя автоматика

Меш-сети

Беспроводные устройства промышленного контроля

Наблюдение за детьми

Носимая электроника

Wi-Fi-устройства, привязанные к местоположению

ID-метки безопасности

Охрана здоровья

Триггерные датчики приближения и движения

Температурные датчики-логгеры
