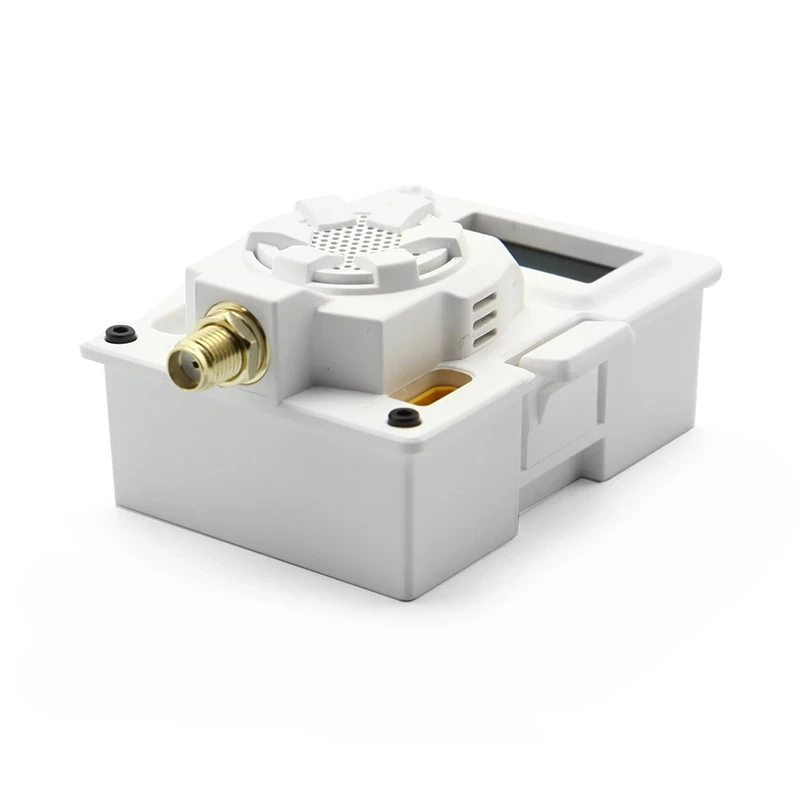

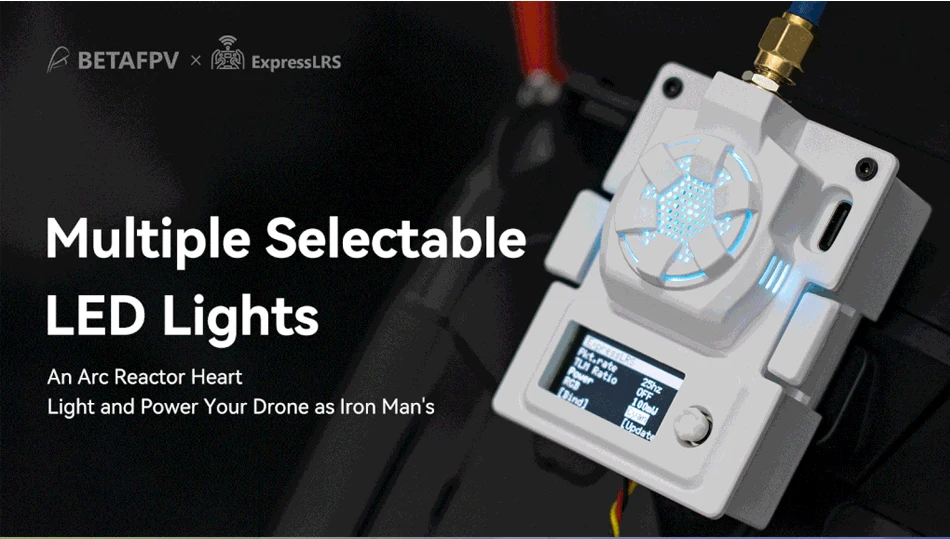

Модуль BETAFPV Micro RF TX основан на ExpressLRS project, ссылка RC с открытым исходным кодом для радиоуправляемых приложений. ExpressLRS стремится достичь наилучшей производительности связи как со скоростью, задержкой, так и в диапазоне. Это делает ExpressLRS одним из самых быстрых каналов RC доступными и по-прежнему предлагает высокую производительность.Параметры

• Пакет Частота обновления: 25 Гц/50 Гц/100 Гц/200 Гц (915 МГц/868 МГц), 50 Гц/150 Гц/250 Гц/500 Гц (2,4 ГГц)

• RF Выходная мощность: 25 МВт/50 мВт/100 мВт/250 мВт/500 МВт (2,4 ГГц), 100mW/250mW/500mW (915 МГц/868 МГц)

• Частотные полосы (модуль Micro RF 2,4G версия): 2,4 ГГц ISM

• Частотные полосы (модуль Micro RF 915 МГц/868 МГц версия): 915 МГц FCC/868 МГц EU

• Входное напряжение: 5 В ~ 12 В

• XT30 порт: 5V ~ 12V, рекомендуем 2S (8,4 V), аккумулятор, не поддерживает 3S (12,6 V) или выше

• Usb-порт: Type-C

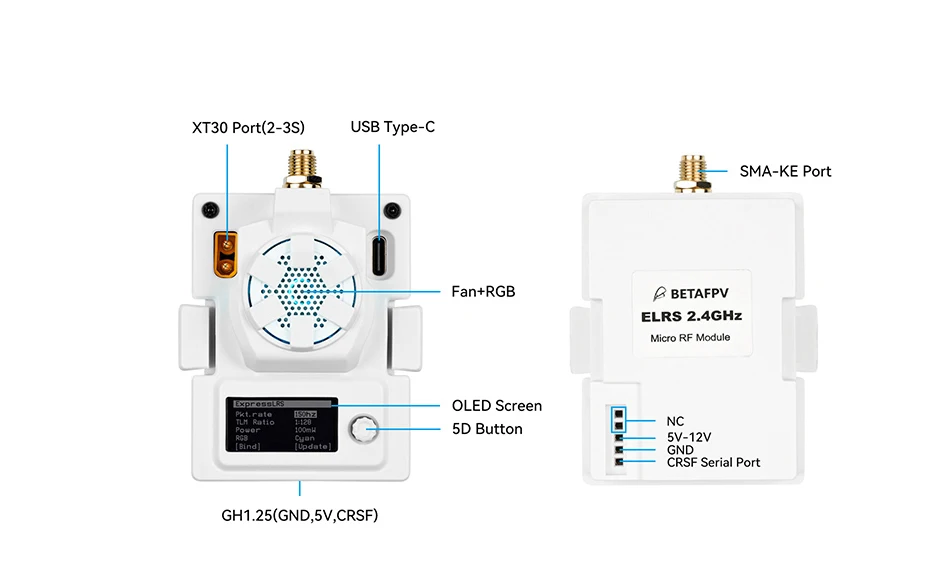

Схема

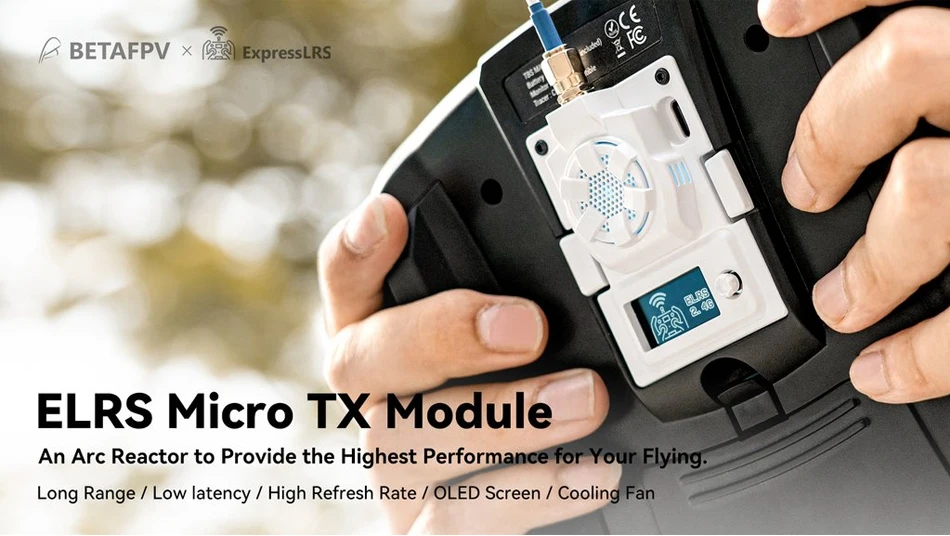

Модуль BETAFPV Micro RF TX совместим с радиопередатчиком, который имеет отсек micro module (AKA JR/SLIM module bay, например, Frsky Taranis X9D,TBS Mambo).Примечание: Пожалуйста, соберите антенну перед включением. В противном случае чип PA в модуле Micro TX будет поврежден постоянно.

Примечание: Пожалуйста, не используйте bettery 3S или выше для включения модуля TX через порт XT30. В противном случае чип питания в модуле TX будет поврежден постоянно.

О прошивке

Offical project ongithubне поддерживает функцию OLED на данный момент. Команда BETAFPV сделала запрос на pull на Github и дождалась, пока официальный завершит это слияние. Мы будем работать с командой ELRS и сделаем официальный репозиторий поддержкой функции OLED и кнопок как можно скорее.

Пожалуйста, получите прошивку от BETAFPV Github в настоящее время до поддержки ExpressLRS offical.

//github.com/BETAFPV/ExpressLRS

Руководство пользователя по использованию прошивки ELRS RX/TX.ELRS 2,4G 1W версия

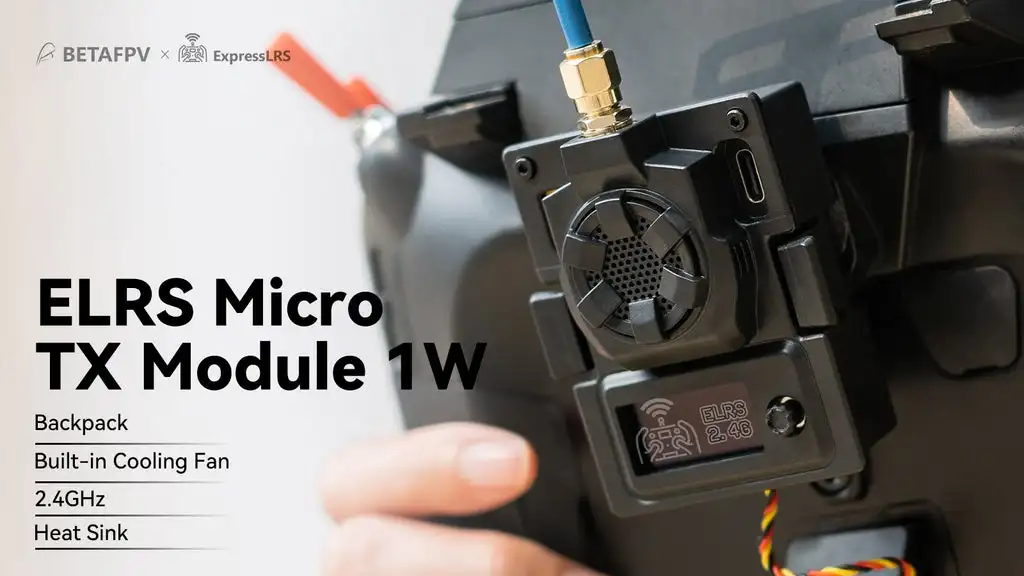

Теперь выпущена черная версия с максимальной выходной мощностью 1 Вт RF. Поддержка всех размеров кнопок 5D на основе прошивки BETAFPV ELRS V2.0.0. Добавлена новая функция рюкзака, позволяющая осуществлять беспроводную связь между ExpressLRS и другими устройствами, связанными с FPV, для управления и управления или для запроса конфигурации.

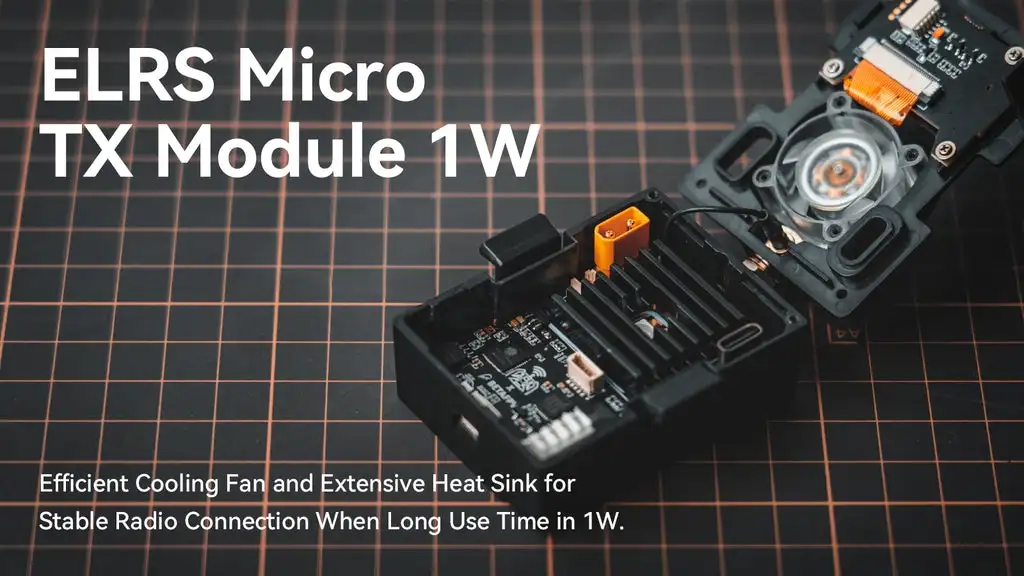

Примечание: Пожалуйста, убедитесь, что VRX также поддерживает функцию рюкзака при использовании функции модуля VRX-backpack. Функция рюкзака будет добавлена к версии 500mW в будущем.По сравнению с версиями 500 МВт, он не только встроен в вентилятор охлаждения, но также включен радиатор, который повышает производительность охлаждения. Таким образом, этот модуль может работать должным образом в ежедневном использовании и не нужно беспокоиться о температуре.

Примечание: о температурном тесте, пожалуйста, прочитайте Артикул ELRS Micro Module temperature.Узнайте больше о ExpressLRS

ExpressLRSОсновано на оборудовании onSemtech LoraSX127x или SX1280 для RX и TX соответственно. Он нацелен на достижение наилучшей производительности связи как со скоростью, задержкой, так и в диапазоне. При 900 МГц поддерживается Максимальная скорость передачи пакетов 200 Гц. На 2,4 GHz blistering 500Hz в настоящее время поддерживается с пользовательской OpenTX сборки. Это делает ExpressLRS одним из самых быстрых каналов RC доступными и по-прежнему предлагает высокую производительность.

Все больше и больше поставщиков начинают поддерживать радиопротокол ExpressLRS в различных частях, таких как радиопередатчик с ELRS в наличии, Дрон со встроенным приемником ELRS, модуль ELRS TX для JR bay, или Nano bay. Команда BETAFPV принимает участие в этом проекте и предоставляет серию компонентов ExpressLRS. Кнопка и OLED

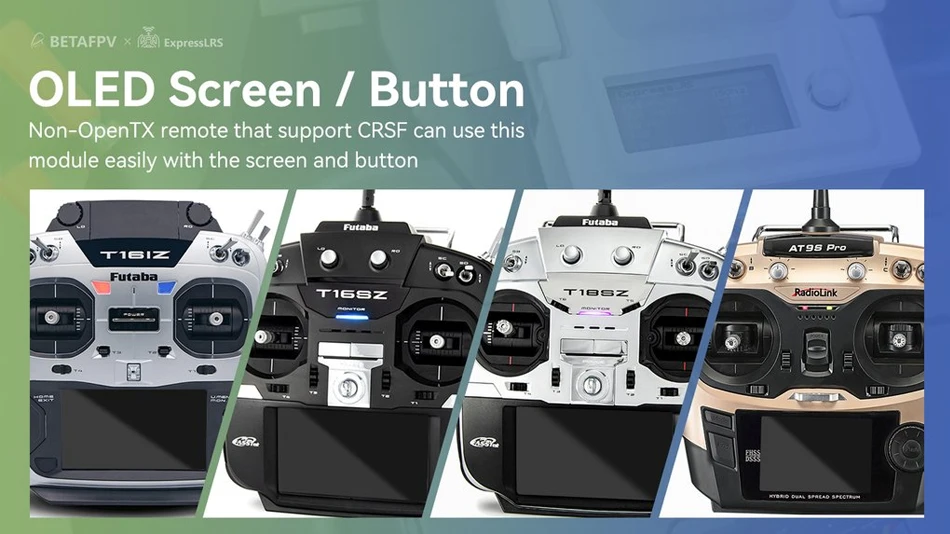

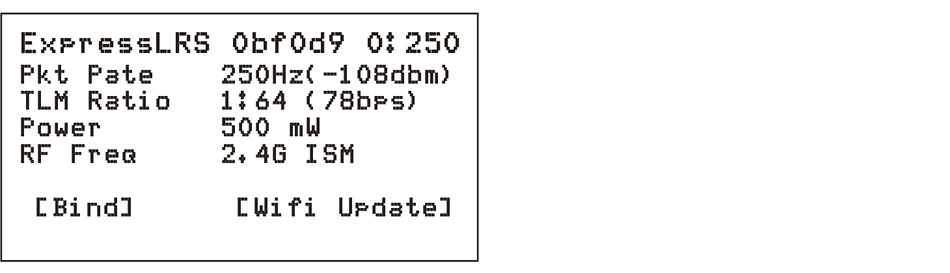

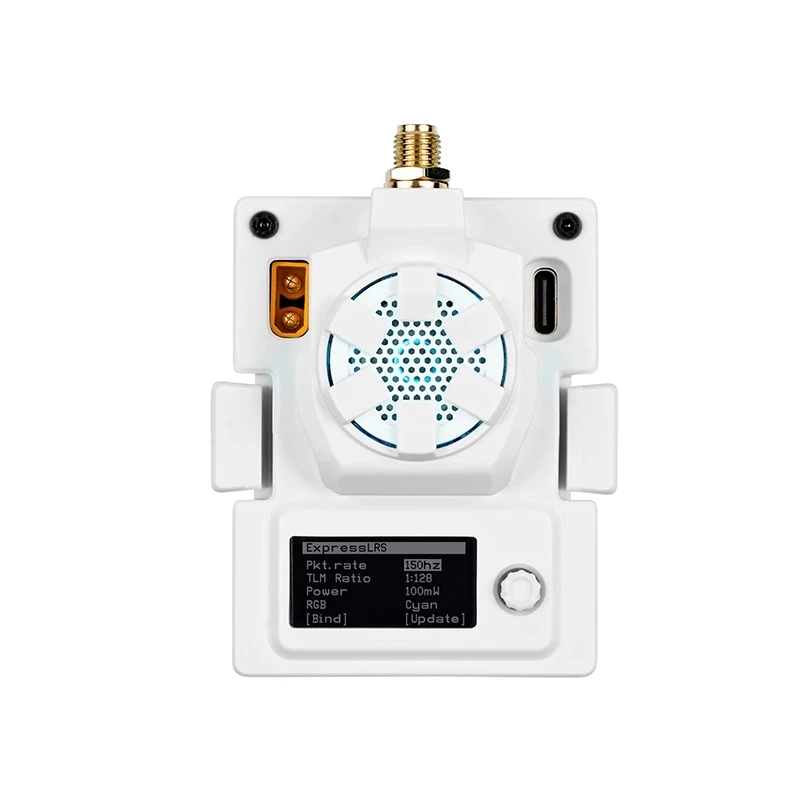

Модуль ELRS TX может быть настроен с помощью сценария OpenTX LUA. С OLED и кнопкой, без-OpenTX Радио контроллер, который поддерживает CRSF может использовать этот ELRS микро модуль легко. Следующие радиоконтроллеры no-OpenTX хорошо работают с этим модулем TX. Futaba T16IZ, T16SZ и T18SZ (с обновлением до 3.9e), Wsk ET16, Radiolink AT9S Pro.На микромодуле есть кнопка 5D. Обратите внимание, что допустимы только виртикальные размеры, а остальные четыре размера. Ниже приводится Базовая работа кнопки и OLED.

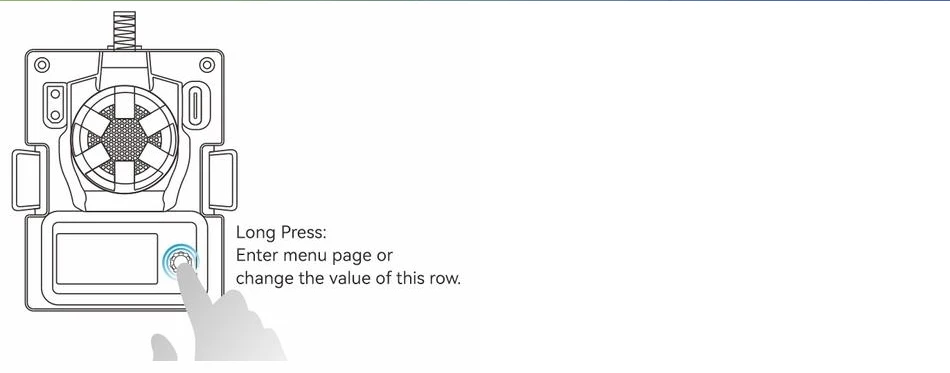

Длинный пресс:
На странице экрана блокировки нажмите, чтобы разблокировать и войти на страницу меню.
На странице меню нажмите долго, чтобы изменить значение этой строки.Короткое нажатие:
На странице «блокировка экрана» нажмите кнопку «недействительно».

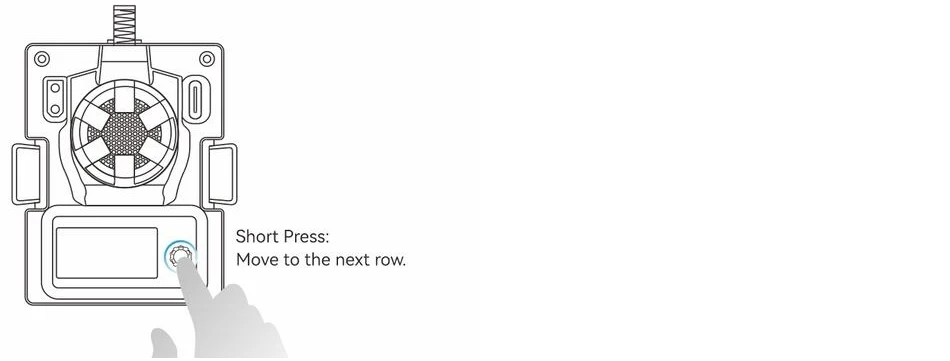

На странице меню нажмите, чтобы перейти к следующей строке.Примечание: Когда модуль RF TX входит на страницу меню, соединение между модулем RF TX и приемником будет потеряно, соединение восстановится после автоматического выхода страницы меню; если вы изменили частоту Pkt, необходимо повторно зарядить приемник.

Примечание: Когда модуль RF TX входит в статус Обновления WIFI, кнопка будет недействительна. Пожалуйста, повторно включите модуль RF TX после обновления прошивки через WIFI.

Базовая конфигурация
ExpressLRS использует последовательный протокол Crossfire (Протокол CRSF) для связи между радиопередатчиком и модулем TX. Поэтому убедитесь, что ваш радиопередатчик Поддерживает последовательный протокол CRSF. Мы используем радиопередатчик с системой OpenTX, чтобы показать, как настроить Протокол CRSF и сценарий LUA. Чтобы настроить это, в системе OpenTX введите в настройки модели и на закладке «Настройка модели» выключите th «внутренний RF». Затем включите «внешний RF» и выберите «CRSF» в качестве протокола

ExpressLRS использует скрипт OpenTX LUA для управления модулем TX, например, привязкой или настройкой. С LUAscript для управления модулем TX, например, привязкой или настройкой. С помощью сценария LUA пилоты могут проверить и настроить некоторые конфигурации модуля Nano RF TX.

• Сохраните файлы ELRS.lua script на sd-карту радиопередатчика в папке Scripts/Tools;

• Нажмите кнопку «SYS» (для радиоприемников T16 или аналогичных радиостанций) или кнопку «Меню» (для радиоприемников Frsky Taranis X9D или аналогичных) чтобы получить доступ к меню инструментов, где вы можете найти ELRS script готов к запуску только одним щелчком мыши;

• На изображении Ниже показан, скрипт LUA успешно запускается;

Привязка и выходная мощность

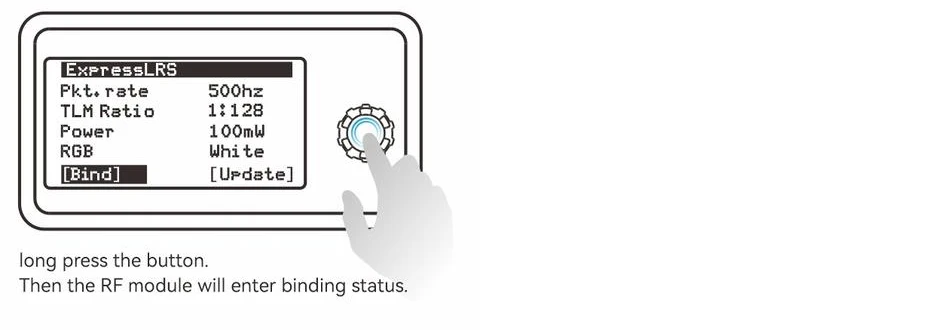

Модуль Micro RF TX поставляется с официальным основным релизом протокола V1.1.0 и без привязки фразы. Поэтому, пожалуйста, убедитесь, что приемник работает на официальном major release V1.0.0 ~ V1.1.0 protocol. И нет привязки фраза в сетку. Модуль Micro RF TX может вводить статус привязки через ELRS.lua script, как описано в разделе «LUA Script». Кроме того, с помощью кнопки и OLED, переместите в положение привязки и нажмите кнопку. Затем модуль RF будет вводить статус привязки.Секунд позже авто. Короткое и последовательное нажатие 3 раза для привязки.

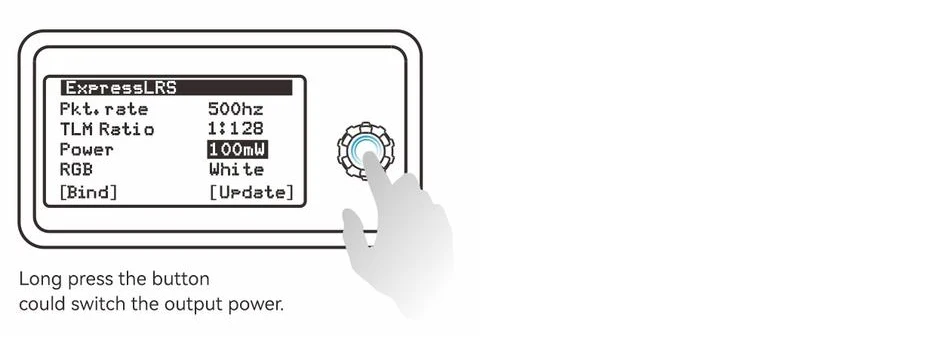

Модуль Micro RF TX может переключить выходную мощность через ELRS.lua script, как описано в разделе «LUA Script». Кроме того, с помощью кнопки и OLED, перейдите в выходное положение. Длительное нажатие кнопки может переключить выходную мощность.Примечание: светодиодный RGB не изменится в зависимости от выходной мощности. Когда выходная мощность составляет 250 мВт или выше, вентилятор будет вращаться автоматически. Модуль Micro RF TX не поддерживает выход 1 Вт или 2 Вт. При переключении на это значение система автоматически перейдет на 500 МВт.

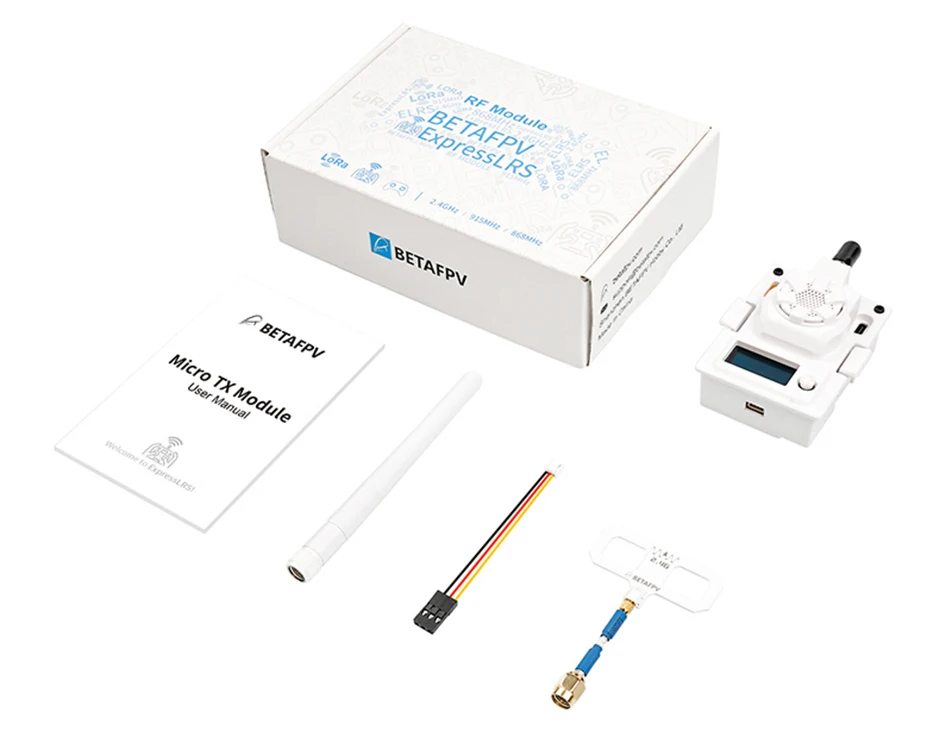

Pckage

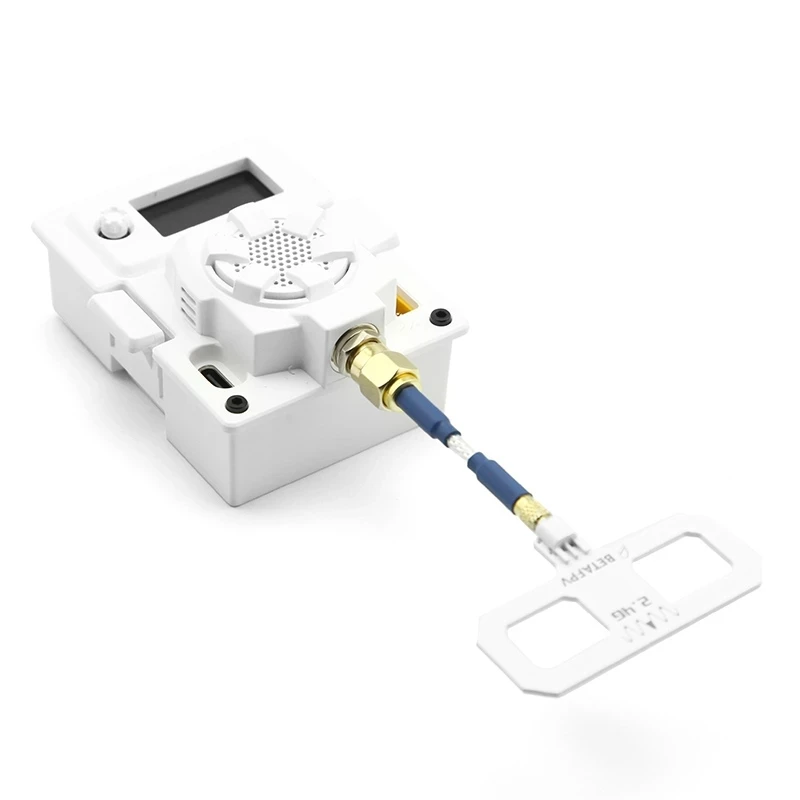

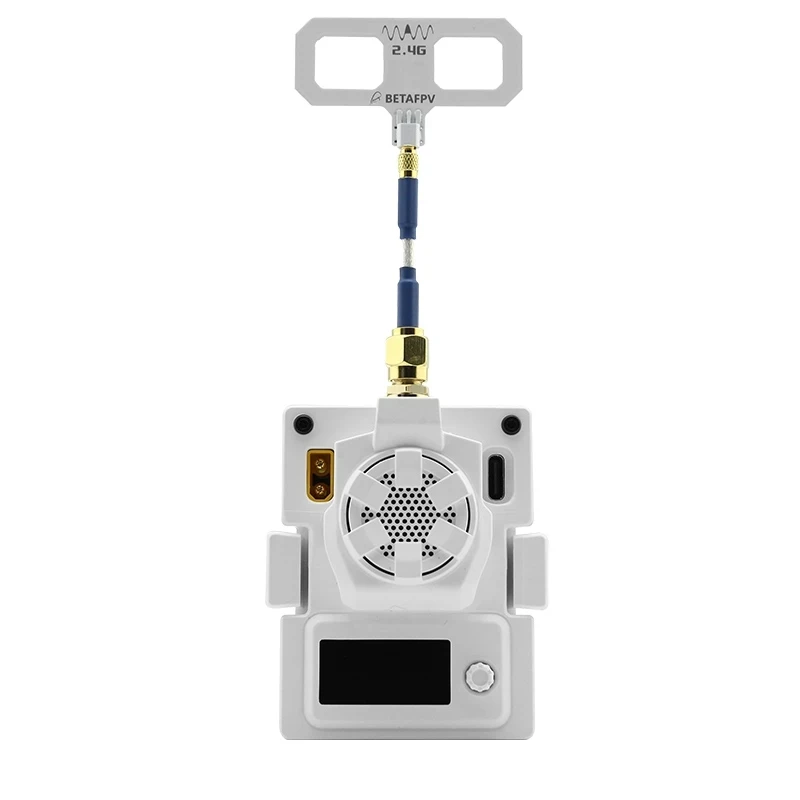

• 1 * BETAFPV Moxon антенна

• 1 * Руководство пользователя модуля Micro TX

Посылка антенны не такая, как показано ниже для версии 915 МГц и 868 МГц.
