Этот кабель совместим с кабелем ttl-232r-rpi обеспечивает usb-кабель для TTL уровня UART решений и настроен для operatin с Raspberry Pi

Это с + 3,3 v уровня сигнала, + 5v источника питания.

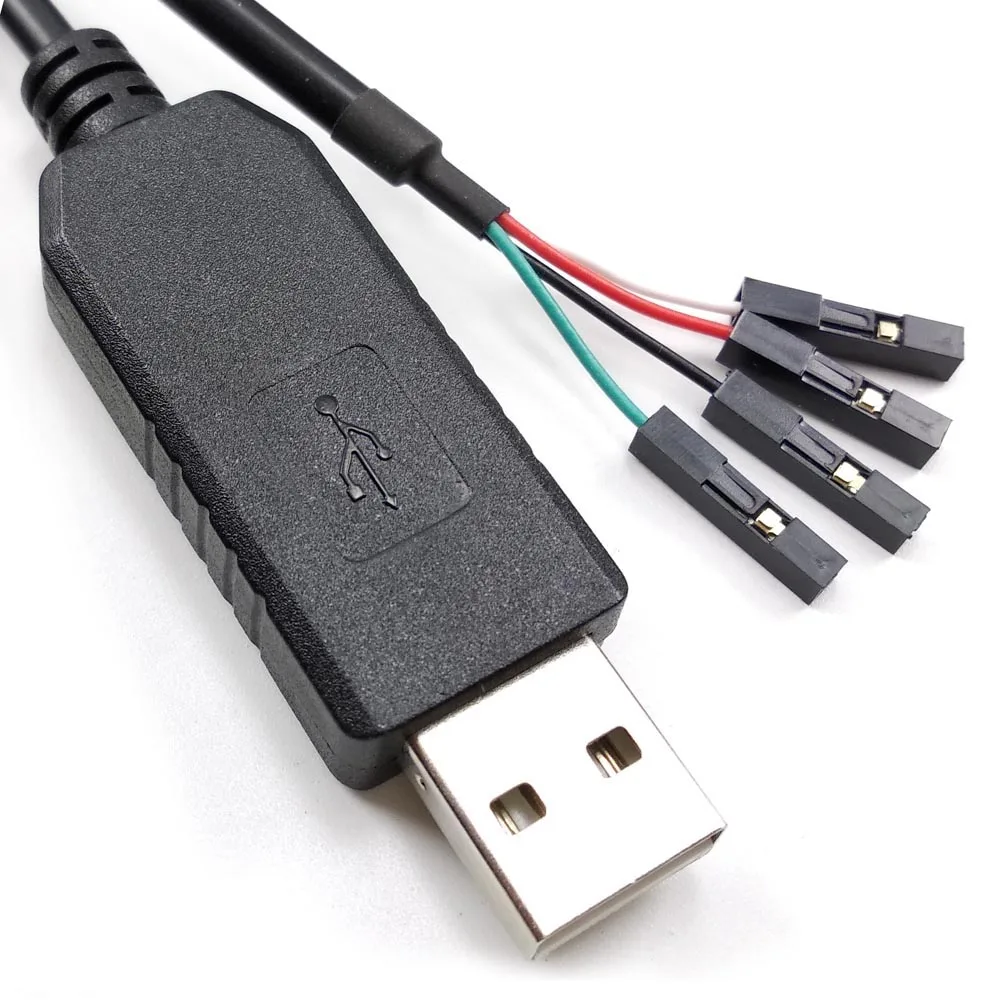

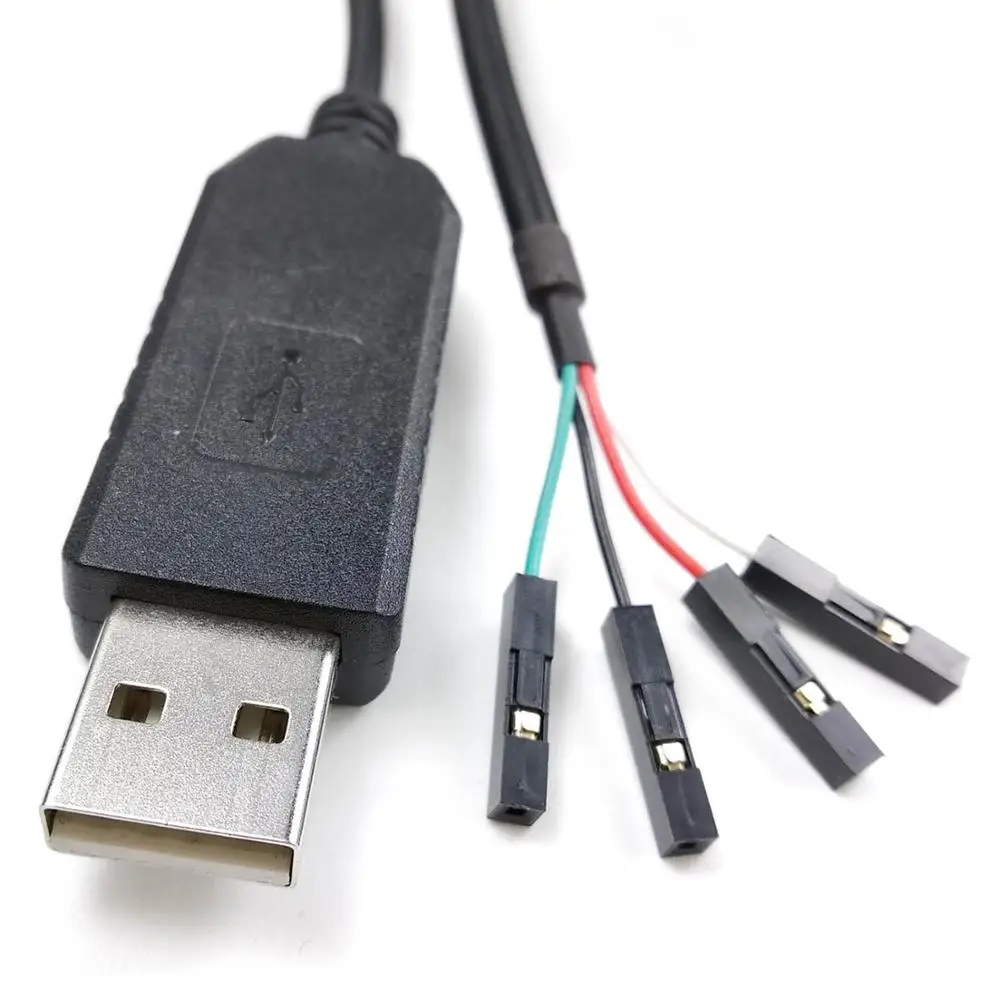

USB к TTL последовательный кабель-отладочный консольный кабель для Raspberry Pi GPIO UART

• USB 2,0 совместимый, полная скорость (12 мбит/с)

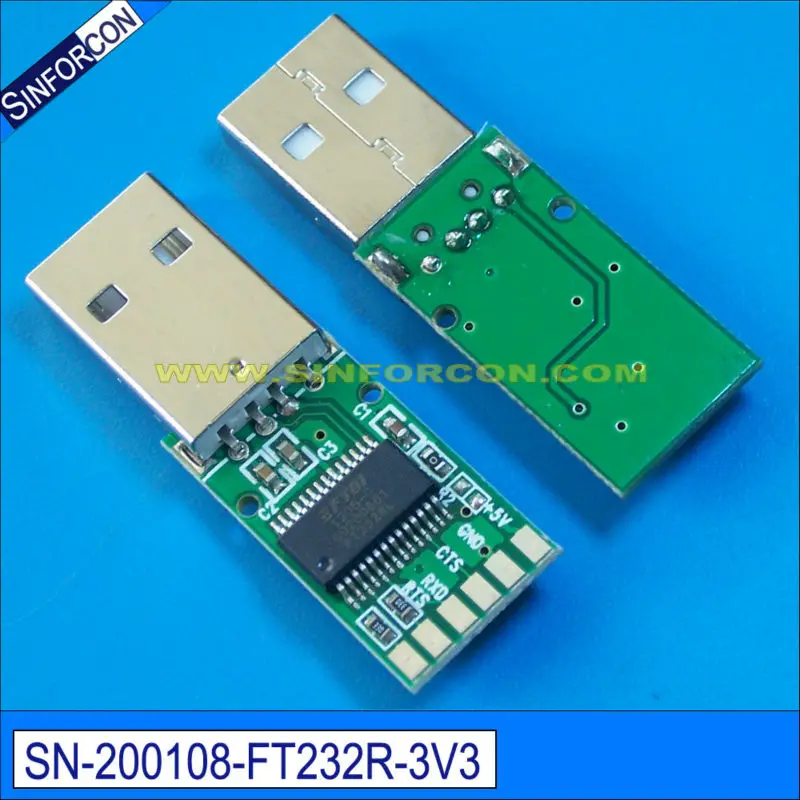

• FT232RL USB TTL3,3 в уровня или 5v для вашего выбора
• FT232 TTL-232R-RPI
• 1,8 м, 28AWG * 4C + AL для экранирования, пвх оболочка, OD = 3,8 мм, черный
• DU PH 0,1 "шаг (2,54 мм) 1*1, 4P разъем «мама»
• RX, TX, CTS, RTS, VCC, GND на выбор

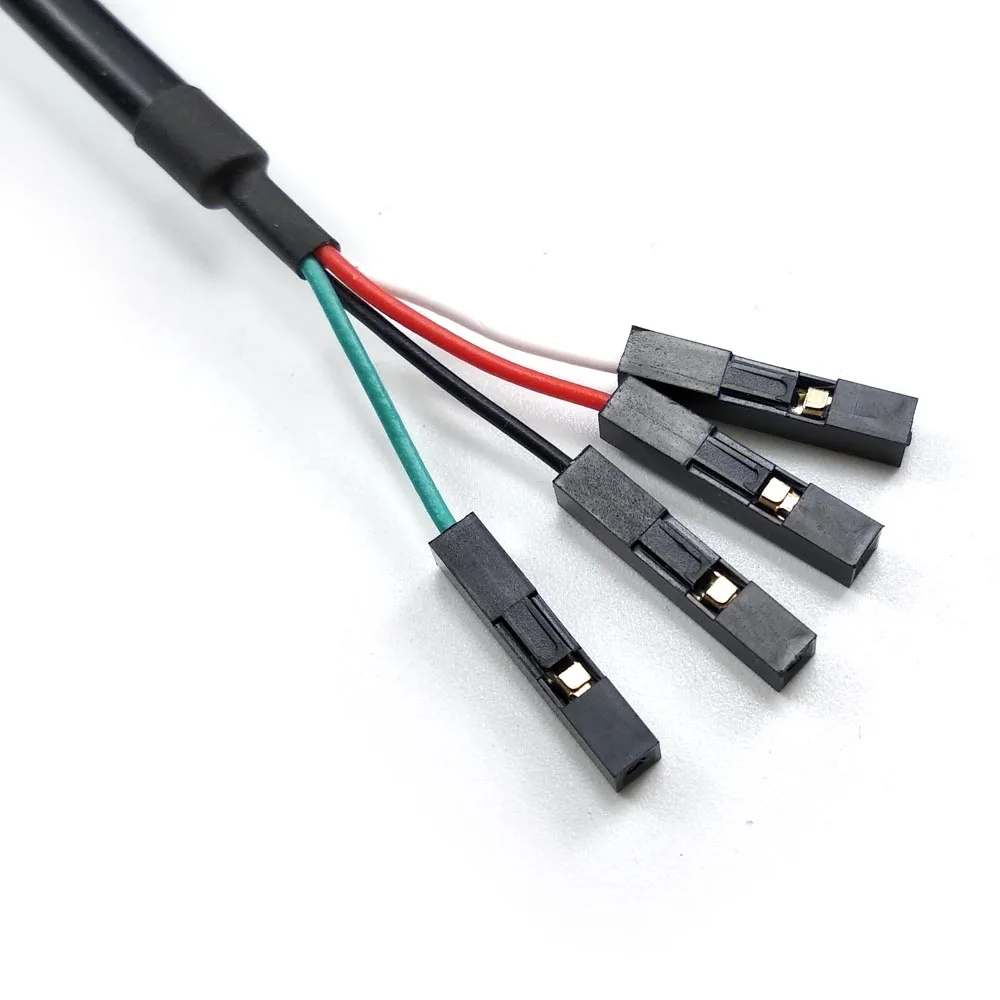

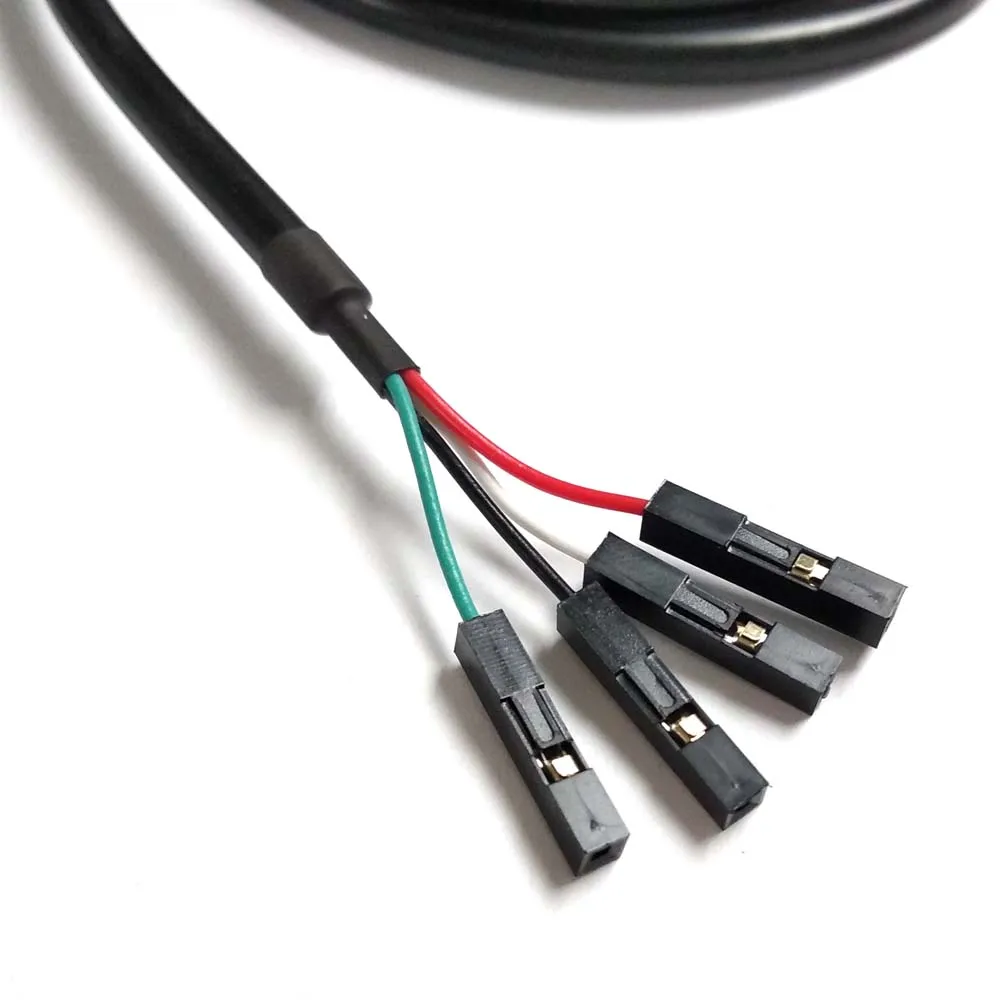

• Стандартный контактный цвет назначение:Белый-Tx, зеленый-Rx, красный-VCC, черный-GND (для других pinout, оставьте нам сообщение)
• Нет чипа сдвига уровня, не RS232 (не PC COM сигнал)
• Интегрированный 1024 байтовый EEPROM для идентификатора поставщика, серийный номер идентификатора продукта, дескриптор питания, номер выпуска и строки описания продукта
• Все сигналы интерфейса handshaking и modem
• Бит данных: 5, 6, 7, 8.
• Стоп-биты: 1,1, 5 и 2
• Четкость, четкость, отметка, пространство, отсутствие паритета
• Скорость передачи данных: от 300bps до 1Mbits
• Поддержка аппаратного или X-On/X-Off handshaking
• Применение: PLC, MCU, POS и т. Д.
• CE, RoHS, FCC соответствие
• Поддержка Android, поддержка Win 8, Win 7, XP, 2000, Linix, Mac OS
• Поддержка EEPROM, поддержка идентификации поставщика повторной записи, поддержка Mprog3.5
• Поддержка FTDI VCP драйвера и D2XX драйвера

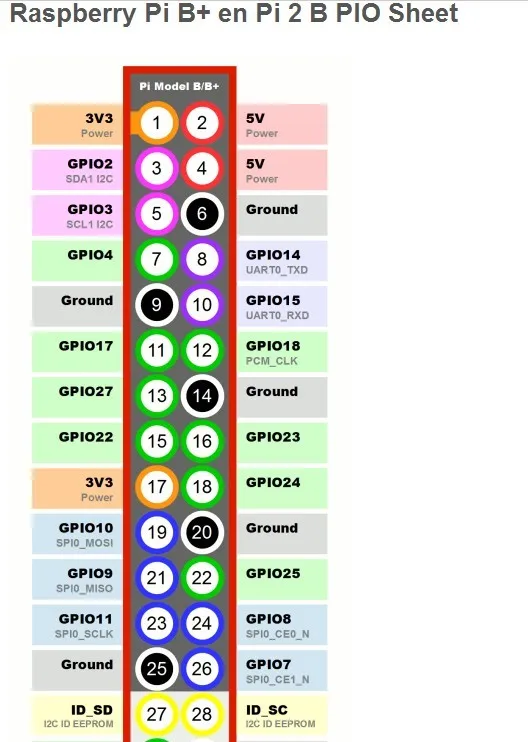

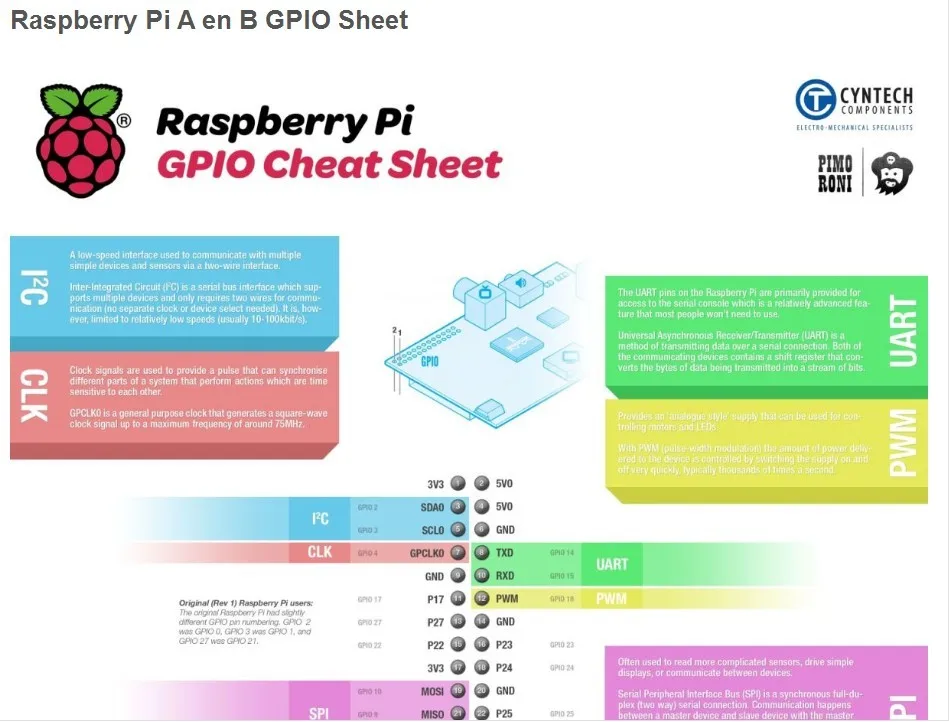

Штыри UART на Raspberry Pi в первую очередь предоставлены для присоединения к последовательной консоли, что является относительно продвинутой функцией, которую не нужно использовать большинству людей

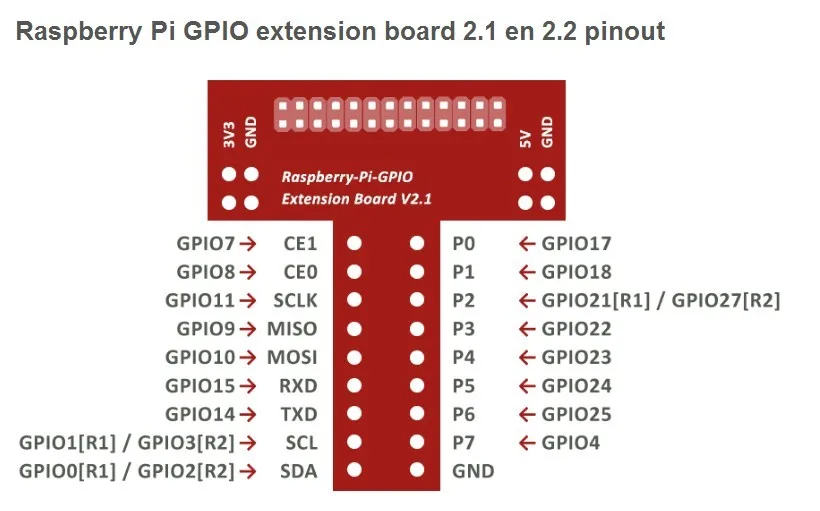

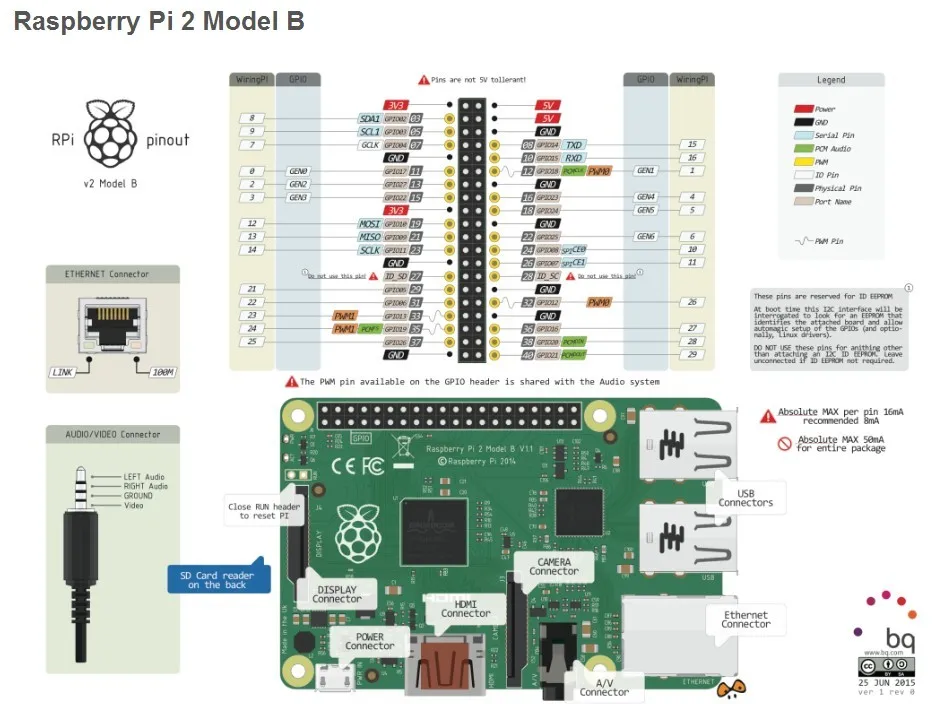

Удлинительная плата Raspberry Pi GPIO pinout

О FT232RL

FT232R является последним устройством, которое будет добавлено в FTDI?s диапазон USB UART интерфейсных интегральных устройств. FT232R-это интерфейс USB для последовательного UART с дополнительным выходом генератора часов и новым FTDIChip-ID? Безопасность Ключ особенности. Кроме того, доступны асинхронные и синхронные режимы интерфейса битного взрыва. USB для последовательных конструкций с использованием FT232R были дополнительно упрощены путем полной интеграции внешнего EEPROM, часов и usb-резисторов на устройство.

FT232R добавляет две новые функции по сравнению со своими предыдущими, эффективно делая его чипом «3 в 1» для некоторых областей применения. Внутренние часы (6 МГц, 12 МГц, 24 МГц и 48 МГц) могут быть выведены из устройства и использованы для управления микроконтроллером или внешней логикой. Уникальный номер (FTDIChip-ID?) сгорел в устройство во время производства и читается через USB, таким образом формируя основу ключа безопасности, который может быть использован для защиты клиентского программного обеспечения от копирования.

• Один чип USB для асинхронного последовательного интерфейса передачи данных.
• Весь Протокол USB обрабатывается на чипе-не требуется Программирование прошивки по USB.
• Интерфейс UART поддерживает 7 или 8 бит данных, 1 или 2 стоп-бит и нечетный/ровный/Метка/пространство/отсутствие четности.
• Полностью вспомогательное оборудование или программное обеспечение X-On / X-Off handshaking.
• Скорость передачи данных от 300 бод до 3 мегабод (RS422 / RS485 и на TTL уровнях) и 300 бод до 1 мегабод (RS232).
• Встроенная поддержка символов событий и условий разрыва линии.
• Новый USB FTDIChip-ID? Функция.
• Новые настраиваемые CBUS I/O контакты.
• Автоматическое управление буфером передачи для приложений RS485.
• Передавайте и получайте светодиодный сигнал.
• Новые 48 МГц, 24 МГц, 12 МГц и 6 МГц опции выходного сигнала для вождения внешнего MCU или FPGA.
• FIFO принимает и передает буферы для высокой пропускной способности данных.
• 256 байт получают буфер и 128 байт передают буфер, используя технологию сглаживания буфера, чтобы обеспечить высокую пропускную способность данных.
• Регулируемое время получения буфера.
• Синхронный и асинхронный интерфейс битового взрыва с режимами RD # и WR # strobes.
• Новая опция режима битного взрыва CBUS.
• Интегрированный 1024 бит внутренний EEPROM для конфигурации ввода/вывода и хранения USB VID, PID, серийный номер и строки описания продукта.
• Устройство поставляется предварительно запрограммировано с уникальным серийным номером USB.
• Поддержка USB приостановить/продолжить.
• Поддержка питания от шины, автономных и мощных USB-конфигураций.
• Интегрированный 3,3 V преобразователь уровня для USB I/O.
• Интегрированный преобразователь уровня на UART и CBUS для подключения к логике 5V-1,8 V.
• Размер 5V/3,3 V/2,8 V/1,8 V CMOS привод вывода и TTL входного сигнала.
• Высокий выходной привод ввода/вывода.
• Встроенный USB резисторы.
• Интегральная схема включения питания.
• Полностью интегрированные часы-не требуется внешний кристалл, осциллятор или резонатор.
• Полностью интегрированная фильтрация поставок AVCC-нет отдельных контактов AVCC и не требуется фильтр внешней R-C.
• Опция инверсии сигнала UART.
• Режим оптовой передачи USB.
• 3,3 V до 5,25 V одной поставки Управление.
• Низкая рабочая мощность и usb-приостанавливающий ток.
• Низкое потребление полосы пропускания USB.
• Совместимый контроллер хоста UHCI / OHCI / EHCI.
• Совместимость с полной скоростью USB 2,0.
• -40 °C до 85 °C расширенный диапазон рабочих температур

Доступны драйверы, которые позволяют устройствам FTDI работать со следующими операционными системами:

• Windows 10

• Windows 8,1 x64

• Windows 8

• Windows 8 x64

• Windows Server2012

• Сервер Windows 2008 R2

• Windows 7

• Windows 7 x64

• Сервер Windows 2008

• Сервер Windows 2008 x64

• Windows Vista

• Windows Vista x64

• Сервер Windows 2003

• Сервер Windows 2003 x64

• Windows XP

• Windows XP x64

• Windows ME

• Windows 98

• Linux

• Mac OS X

• Mac OS 9

• Mac OS 8

• Windows CE.NET (версия 4,2 и выше)

• Android

• Windows RT

Поддержка для WinCE7.0
Первоначальное функциональное тестирование, проведенное FTDI, показало, что драйверы FTDI функционируют так, как ожидалось на Windows CE 7,0

Поддержка более старых версий рабочего стола Windows

Примечание: Microsoft закончила поддержку сертификации XP и VISTA через их WHCK test program. Так как текущие сборки по-прежнему работают на XP и VISTA, но не сертифицированы Microsoft.

Различия в драйвере API

Для большинства этих операционных систем доступны два типа драйвера: Драйверы виртуального COM порта (VCP) и драйверы direct (D2XX). Драйвер VCP эмулирует стандартный последовательный порт ПК, так что устройство USB может быть передано в качестве стандартного устройства RS232. Драйвер D2XX обеспечивает прямой доступ к usb-устройству через интерфейс DLL.

Чтобы найти драйверы, которые вы хотите установить для устройства, выберите тип драйвера, который вы хотите использовать (ПДС ИлиD2XX) И затем найдите соответствующие операционные системы. За исключением Windows 98 и Windows ME, все устройства поддерживаются в каждой посылка драйвера.

Если требуется драйвер VCP для Android, обратитесь к следующему приложению Примечание:TN 132 добавление устройств FTDI поддержка драйвера VCP на Android
