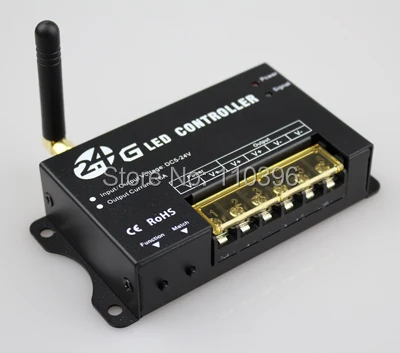

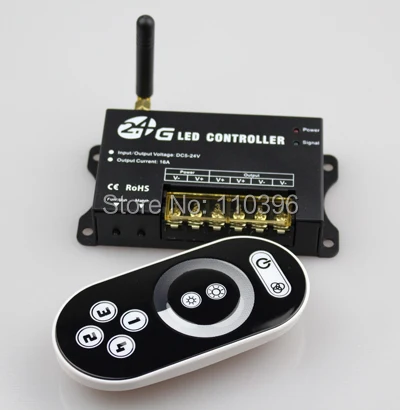

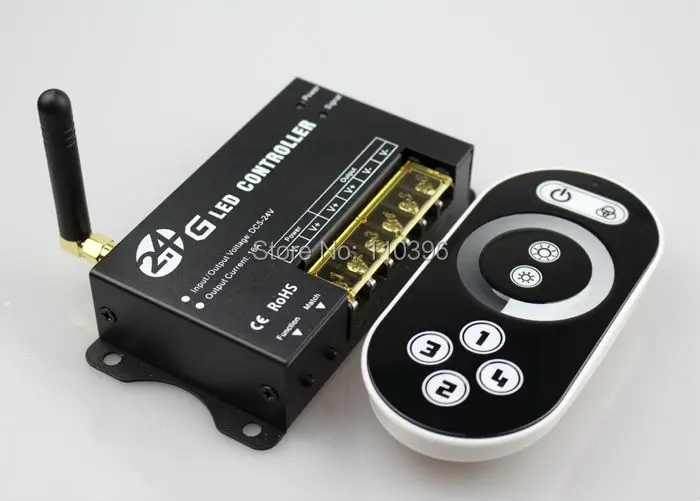

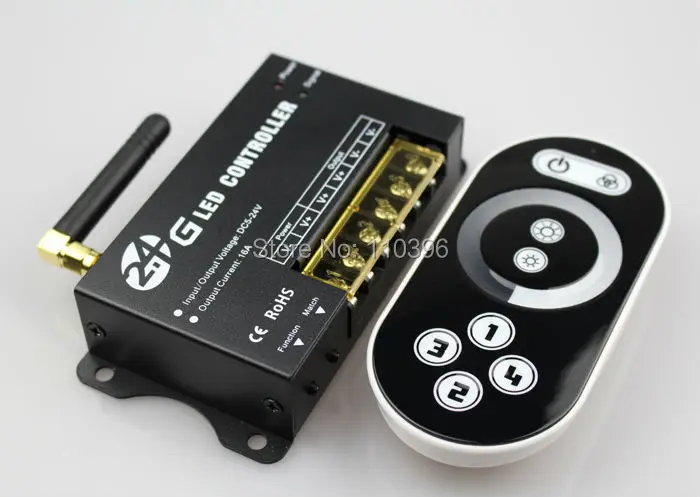

Сенсорный переключатель для светодиодной ленты, Одноцветный rf led Диммер 12 в 24 В 5 в контроллер, 2,4G беспроводной пульт дистанционного управления, 4 группы управления 16A

1. Технические параметры:

Контроллер

Рабочая температура:-20-60 градусов

Напряжение питания: 5 в пост. Тока-24 В

0utput: 1 канал

Выходной ток: <16A

Статическая мощность: <1 Вт

Выходная мощность: 12 В <192 Вт, 24 В <384 Вт

Сенсорный экранRЭмоцииУправление

Рабочая температура: -20-60

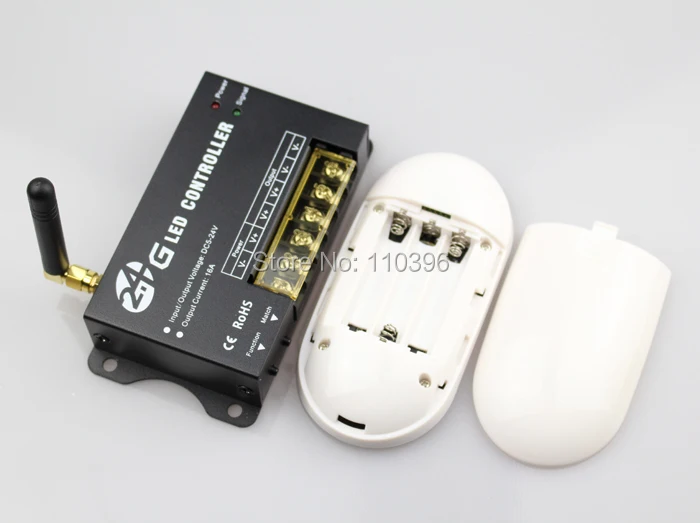

Режим питания: AAA * 3 (В комплект не входит)

Напряжение питания: 1,5 V * 3

Частота передачи: 2,4 ГГц

Потребляемая мощность в режиме ожидания: 0,015 МВт

Ток холостого хода: 60uA

Рабочий ток: 200uA

Выбросов ток: 10mA

Удаленное расстояние: около 30 м

Время работы в режиме ожидания: 6 месяцев

Вес пульта дистанционного управления: 94 г

Обобщение

Контроллер 2,4G-это новый светодиодный беспроводной контроллер высокой мощности нашей компании. Он оснащен сенсорным пультом дистанционного управления, сенсорный пульт дистанционного управления использует высокоточную технологию емкостного сенсорного управления, вы можете выбрать цвет, который вам нужен, одной кнопкой. Это удобно и легко. Каждый контроллер имеет уникальный по всему миру код адреса, чтобы предотвратить путаницу, вызванную контролем повторного кода адреса. Каждый контроллер может быть оснащен четырьмя пультами дистанционного управления, может достичь нескольких контроллеров управления синхронизацией. Он используется для управления различными лампами, источником которых является светодиодный светильник. Например, точечный светильник, гибкий светильник, настенный светильник, стеклянный настенный светильник и т. Д. Он имеет множество преимуществ, таких как удобство подключения, простота в использовании и другие. Он может обеспечить единый контроль и групповое управление, прост в использовании.

Внешний размер(Мм)

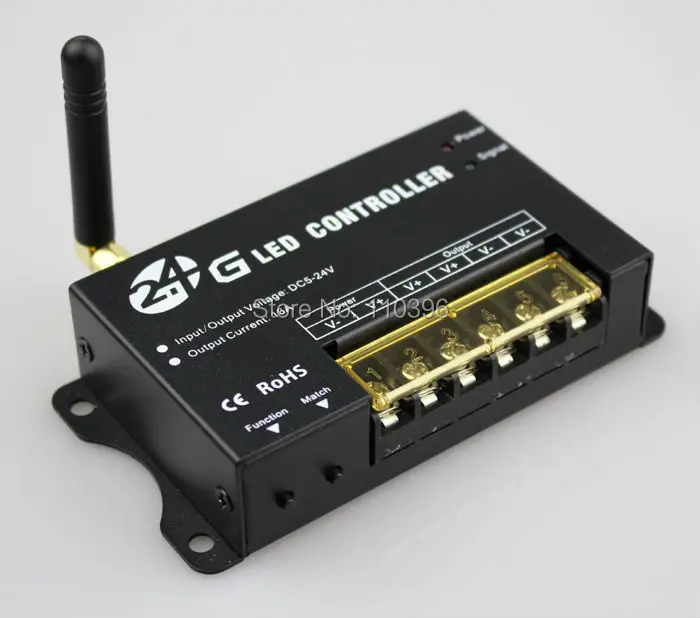

Инструкция по использованию контроллера:

1. Антенна: 2,4G пульт дистанционного управления приемная антенна сигнала;
2. Функция: кнопка вкл/выкл и режим, длительное нажатие кнопки, вы можете включить/выключить выход контроллера, короткое нажатие кнопки, вы можете переключить режим;
3. Match: match code key, обратитесь к 4 для использования методов; clear code, в процессе использования контроллера, если вы больше не хотите использовать пульт дистанционного управления, который уже код, затем вы можете достичь его путем очистки кода, методы работы: контроллер выключен, Нажмите и удерживайте кнопку «Match», затем включите питание, протестируйте ее с помощью пульта дистанционного управления, если вы не можете управлять с помощью пульта дистанционного управления, указывает на успешность операции, в противном случае повторите эту операцию.

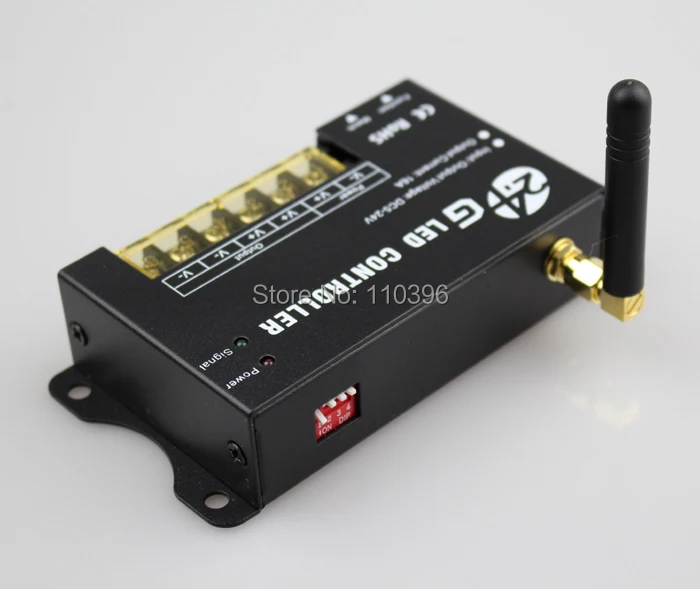

DIP: как показано на рис. 3. Используется для сопоставления четырех групп адресных кодов контроллера

5. Мощность: индикатор питания, он горит при подключении к внешнему источнику питания;
6. Сигнал: индикатор радиочастотного сигнала, он мигает при получении правильного сигнала дистанционного управления;
7. Интерфейс ввода/вывода: входной блок питания контроллера и выходной порт нагрузки, пожалуйста, обратитесь к рис. 4 и таблице 1 для подробного описания.

Стол-1 шт.

Направление дистанционного управления для использования

1. Кнопка вкл/выкл 2. Групповое управление 3. Яркость + 4. Яркость-

5. Группа 1 6. Группа 2 7. Группа 3 8. Группа 4 9. Кольцо регулировки яркости

1. Сопоставьте код пульта дистанционного управления

Контроллер может управляться одновременно с помощью четырех пультов дистанционного управления, во-первых, вы должны соответствовать контроллеру с пультом дистанционного управления. При выборе подходящего кода необходимо использовать «match» с «DIP». В процессе работы контроллера, если первый циферблат «включен» (рис. 6), нажмите кнопку «матч», а затем нажмите кнопку вкл/выкл на пульте дистанционного управления, если индикатор «сигнал» мигает, это означает, что код адреса сопоставлен успешно, другие три группы одинаковы. В процессе использования он используется для группового контроля, если все циферблаты «выключены», он может использоваться только для глобального контроля.

Инструкции по эксплуатации

На панели сенсорного пульта дистанционного управления есть 64 сенсорных клавиши (точки), функция каждой кнопки указана ниже:

1. Кнопка вкл/выкл: вы можете включить/выключить выход контроллера в любом состоянии;
2. Групповое управление, выбор всех контроллеров, адресный код которых совпадает с пультом дистанционного управления, затем он может достичь общего контроля всех контроллеров;
3. Клавиша увеличения яркости, общая яркость увеличивается, каждый раз, когда вы нажимаете эту кнопку, серия яркости добавляет 1, всего 10 уровней;
4. Яркость уменьшает ключ, общая яркость уменьшается, каждый раз, когда вы нажимаете эту кнопку, яркость серии минус 1, всего 10 уровней;
5. Группа 1: выбор всех контроллеров, которые соответствуют адресному коду с пультом дистанционного управления и групповым адресом-1, обеспечение общего контроля всех контроллеров;
6. Группа 2: выбор всех контроллеров, которые соответствуют адресному коду с пультом дистанционного управления и групповым адресом 2, обеспечение общего контроля всех контроллеров;
7. Группа 3: выбор всех контроллеров, которые соответствуют адресному коду с пультом дистанционного управления и групповым адресом 3, обеспечение общего контроля всех контроллеров;
8. Группа 4: выбор всех контроллеров, которые соответствуют адресному коду с пультом дистанционного управления и групповым адресом 4, обеспечение общего контроля всех контроллеров;
9. Кольцо регулировки яркости, оно используется для регулировки яркости;

3. Управление питанием

Прекратите использовать пульт более 15-20 с, пульт дистанционного управления автоматически войдет в режим ожидания, чтобы продлить срок службы батареи. Цветное кольцо не может быть использовано в это время, в следующий раз используйте, сначала нажмите клавишу «пробуждение» на пульте дистанционного управления, затем пульт вернется в нормальное рабочее состояние.

4. Инструкции по эксплуатации функционального ключа

Эта клавиша имеет две функции, длительное нажатие кнопки, вы можете включить/выключить выход контроллера, короткое нажатие кнопки, вы можете переключить режим;

Кнопка режим таблице:

Таблица 2

Типичные Применение

Как показано на рис. 6: DIP-переключатель используется для управления группой. Контроллер серии имеет четырехзначный циферблат, вы можете разделить контроллер на четыре группы и контролировать их. Он может осуществлять одно управление и общее управление с помощью пульта дистанционного управления.

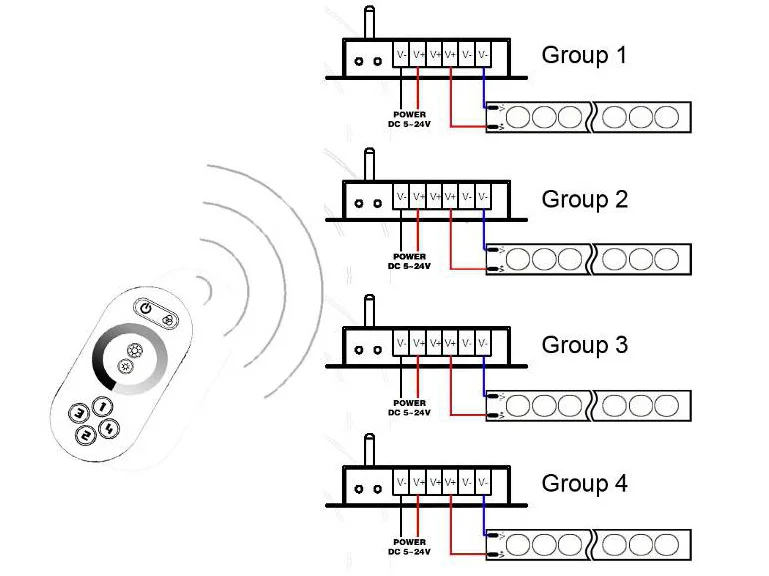

Как показано на рис. 8: есть четыре контроллера, установите их соответственно как группу 1, группу 2, группу 3, группу 4. Он может осуществлять групповое управление и общее управление с помощью пульта дистанционного управления. Вы должны работать в соответствии со следующими шагами:

Шаг 1: соответствующий код

Перед использованием контроллера необходимо подобрать код, иначе пульт дистанционного управления невозможно. Пожалуйста, обратитесь к «четвертому шагу в инструкции контроллера для использования».

Шаг 2: групповое управление контроллерами

Контроллер DIP нет. 1-4, если включен «1», контроллер относится к первой группе, и если «2» включен, контроллер принадлежит ко второй группе и так далее. Если один или несколько человек одновременно, небольшое число является эффективным.

Шаг 3: пульт дистанционного управления

Для функции дистанционного управления, пожалуйста, обратитесь к «направление дистанционного управления для использования».

Группа 1 управление: сначала нажмите кнопку «5» на пульте дистанционного управления, а затем вы можете управлять первой группой, управление недопустимо для других групп. Если вы хотите контролировать группу 2, вам нужно нажать «6», и другие группы одинаковые. Если вы хотите достичь общего контроля, вам нужно нажать кнопку «2», общую кнопку управления, и вы можете достичь общего контроля

Примечания:

1. Сначала Подключите провод нагрузки, следуя проводу питания;Пожалуйста, убедитесь, что короткое замыкание не произойдет Между соединительным проводом перед включением питания.

2. Диапазон напряжения источника питания составляет 5 ~ 24 в, более чем диапазон напряжения может выгореть контроллер.

3. Когда вы не используете сенсорный пульт дистанционного управления в течение длительного времени, мы предлагаем вам снять батареи
