DS3234/DS1302/DS1307/PCF8563/DS3231 AT24C32 I2C IIC память 3 В 5 в реального времени точность RTC часы

---

* Примечание: Все Модуль Без аккумулятора!

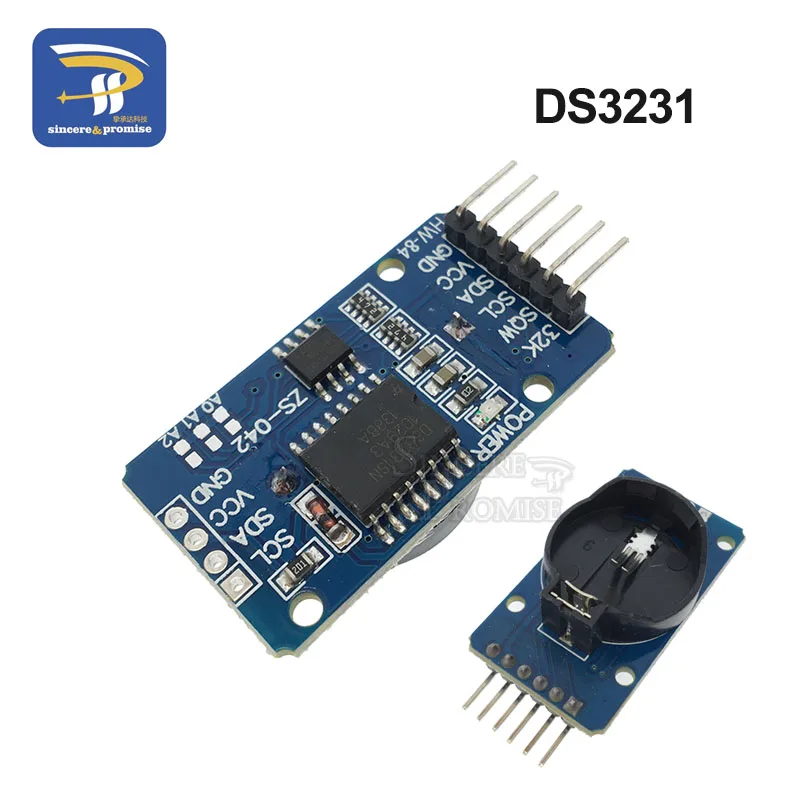

DS3231 Описание:

Размер: 38 мм (длина) * 22 мм (Ш) * 14 мм (высота)

Рабочее напряжение: 3,3-5 .5 V

Часы чип: Высокоточный чип часы DS3231

Точность часов: диапазон 0-40 градусов, точность 2ppm, погрешность была около 1 минуты

Календарь, будильник с двумя часами

Программируемый квадратный волновой выход

Генератор часов в режиме реального времени, секунды, минуты, часы, день, дата, месяц и год и обеспечивает действительную компенсацию до 2100 года скачка

Датчик температуры чипа отличается точностью до ± 3 градусов

Чипы памяти: AT24C32 (емкость 32K)

Интерфейс шины IIC, максимальная скорость передачи 400 кГц (рабочее напряжение 5 В)

Могут быть каскадными с другими IIC устройствами, 24C32 адреса могут быть короткими A0/A1/A2 изменить адрес по умолчанию 0x57

С перезаряжаемой батареей CR2032, чтобы гарантировать, что система после отключения питания, часы движутся нормально

Инструкции по проводке (например, с uno r3):

SCL & rarr; A5

SDA & rarr; A4

VCC & rarr; 5 В

GND & rarr; GND

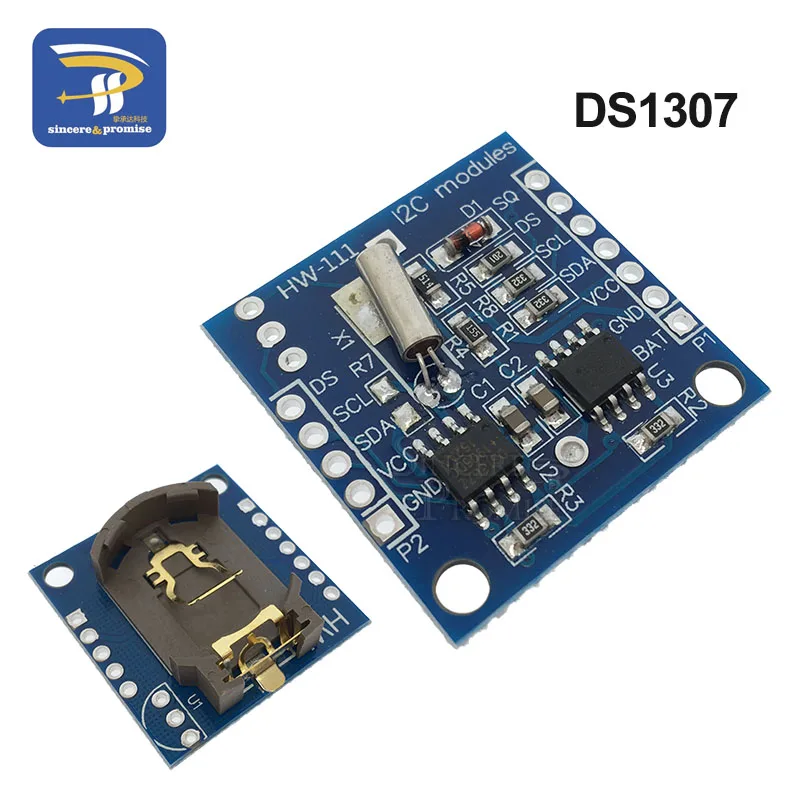

DS1307 Описание:

1. Интерфейс управления I2C интерфейс, интерфейс управления уровня может быть 5V или 3,3 V.

2. Питание рекомендуется 5 в постоянного тока. 3. Чип часов DS1307 I2C в режиме реального времени (RTC). 4.24C32 32K I2C EEPROM память. 5. При использовании перезаряжаемой литиевой батареи LIR2032, есть проблемы с зарядной схемой DS1307, резервная батарея не может выполнять чтение и запись. При полной зарядке, он может обеспечить время DS1307 1 год. 6. Свинцовый штырь часов DS1307 обеспечивает сигнал часов микроконтроллера. Другие устройства I2C могут быть каскадными. DS1302 Описание: DS1302-это чип непрерывной зарядки часов из Далласа, который содержит часы/календарь в реальном времени и 31 байт статической ОЗУ, чтобы общаться с микроконтроллером через простой последовательный интерфейс. Часы/календарь в режиме реального времени обеспечивают секунды, минуты, часы, дни, недели, месяца, годы информации, количество дней в месяц и число дней в год можно регулировать автоматически. Время работы часов может определяться индикацией AM / PM в формате 24 или 12 часов. (1) RST reset (2) линии передачи данных I / O (3) серия часов SCLK. (1) RST reset (2) линии передачи данных I / O (3) серия часов SCLK. Часы/ОЗУ, чтение/запись данных в байте или до 31 байта общения с символами. Расход энергии DS1302 очень низкий для сохранения данных и информации о часах, когда мощность меньше 1 мВт

Особенности:

Часы в режиме реального времени с 2100 могут быть рассчитаны до секунд, минут, часов, дней, недель, месяцев, лет способностей, а также для коррекции года скачка 31 8-битный временного хранения данных Оперативная память Режим последовательного ввода/вывода делает pin счетчиком меньше всего Широкое рабочее напряжение 2,0 в Рабочая сила тока 2,0 V, меньше, чем 300nA Часы для чтения/записи или ОЗУ, Есть два способа передачи, однобайтная передача и многобайтный режим передачи символов 8-pin DIP посылка или опционально 8-pin SOIC посылка в соответствии с поверхностного монтажа Простой 3-х проводное интерфейс   Совместим с TTL Vcc = 5 В Дополнительный диапазон промышленной температуры-40 + 85 Двойной источника питания для основного источника питания и резервного копирования источника питания Параметры модуля часов в реальном времени DS1302: 1. Печатная плата для один-панель, размер: 44 мм * 23 мм * 1,6 мм 2. С 4 отверстия для позиционирования, диаметр 3,1 мм 3. Запасной аккумулятор для подлинной небесной сферы CR2032, напряжение 3 В, ток 260 мА · ч, неперезаряжаемый аккумулятор. Время удержания данных составляет более 10 лет! 4. Кристалл 32,768 кГц, импортированный из Японии кристалл, подходящая Емкость 6pf, размер 2*6 мм 5.DS1302 8-контактный подключаемого модуля большой чип, чип ниже IC Блок, легко заменить и подключите чип 6. Модуль Рабочее напряжение совместим с 3,3 V / 5V и 5V и 3,3 V однокристальная соединение 7. Рабочая температура: 0 °-70 °

Способ подключения (чтобы предоставить программа в качестве примера, вы можете получить доступ к любой порт IO, изменить определение порта в программе):

VCC и rarr; + 5V/3,3 V GND & rarr; GND CLK & rarr; P02 DAT & rarr; P01 RST & rarr; P00

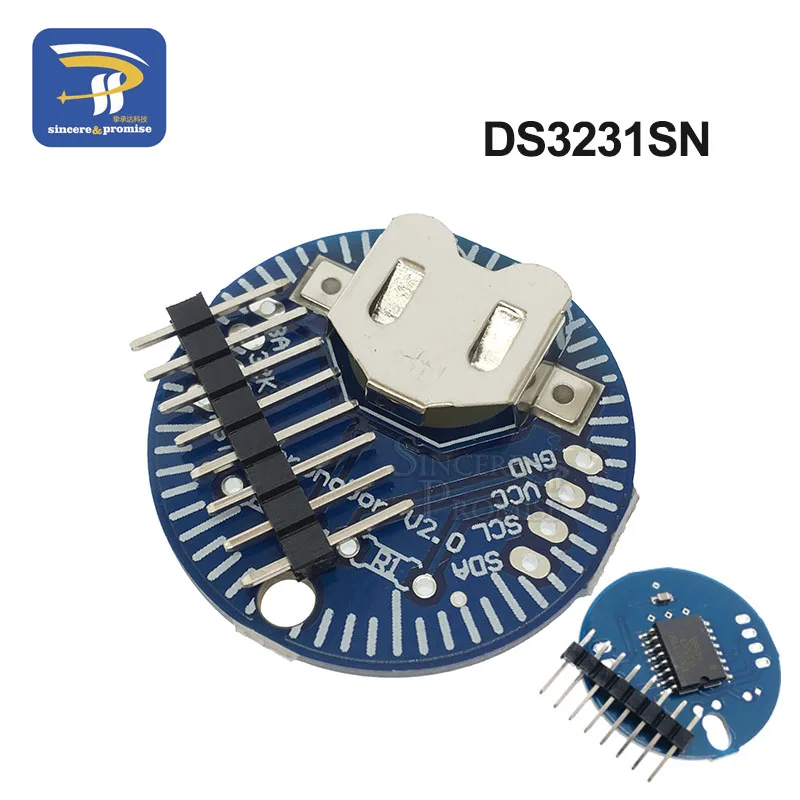

DS3231SN Описание: 1, может предоставить ard uino library и routines 2. Используйте точный чип часов DS3231SN, встроенный кристалл 32,768 3, может предоставить точные данные по году, месяцу, дню, часам, минутной, второй, по утрам и Дню 4, вы можете выводить сигнал 1 Гц, второй выходной сигнал 5, вы можете использовать монеты CR1220, удерживая время в дороге 6, вытяжной резистор R1 R2, собственное сварочное устройство на шинах I2C 7, маленький размер 3 см в диаметре 8, расстояние между штырьками 22,86 мм PCF8563 Описание: A, чип часов PCF8563
PCF8563-это Компания PHILIPS, которая запустила промышленный интерфейс шины I2C с очень низким энергопотреблением многофункциональных часов/чипов календаря. PCF8563 различные функции будильника, функции таймера, функции выхода часов и функции выхода, чтобы завершить множество комплексных услуг синхронизации, и даже для микроконтроллера, чтобы обеспечить функцию watchdog. Это Экономически выгодный чип часов, который широко используется в области электрических метров, счетчиков воды, газовых счетчиков, телефонов, факсимильных аппаратов, портативных инструментов и приборов с питанием от батареи.
Основной индекс производительности PCF8563:
Вы можете использовать аккумулятор в режиме ожидания
Широкий диапазон напряжения 1,0 ~ 5,5 V.
Это очень низкой потребеление энергии: типичное значение 0.25uA
Через шина I2C, последовательный вход/выход
Эта Программируемая частота выходных часов: 32,768 кГц, 1024 Гц, 32 Гц, 1 Гц.
* Четыре функции будильника и таймера
Включает в себя цепь сброса, конденсатор осциллятора и цепь обнаружения сбоя питания
Выход для разомкнутого слива.
Скорость чтения и записи 400 кГц
Два, описание интерфейса модуля
Монтажный интерфейс для левого аккумулятора
Обратите внимание на направление установки, в соответствии с направлением установки изображения
Выходной сигнал, правый, INT (обычно не используется)
Выход часов COT (обычно не используется)
SCL IIC интерфейс часов MCU IO порт
SDA IIC цифровой интерфейс MCU IO порт
Модуль GND для инопланетного заземления

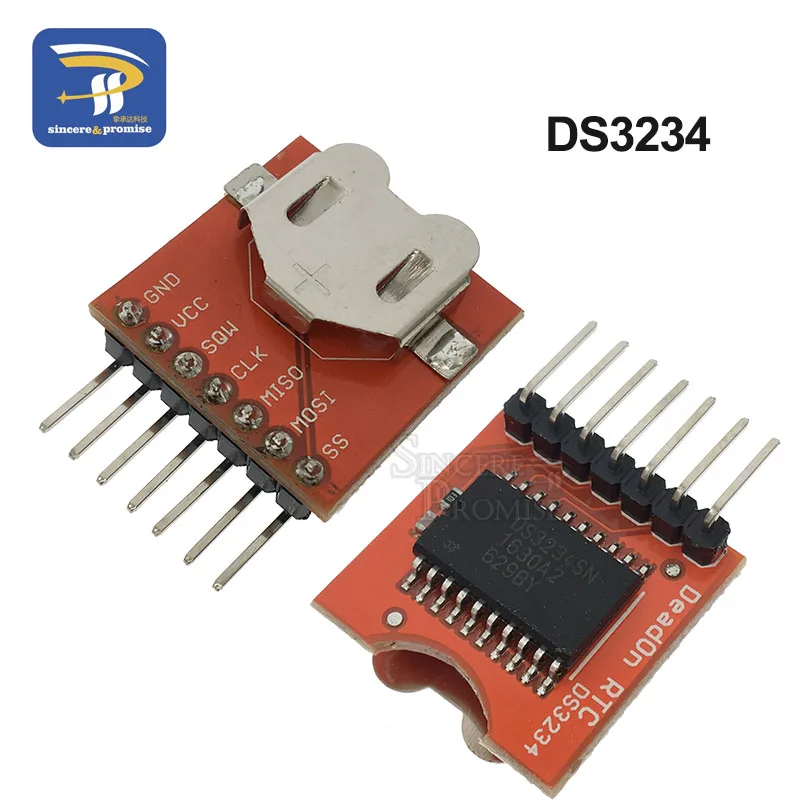

VCC источника питания интерфейс 3,3 v-5v DS3234 Описание: Диапазон от 0 ° C до + 40 ° C, точность ± 2ppm При-40 ° C до + 85 ° C, точность ± 3.5ppm Обеспечивает резервную батарею для непрерывного ввода времени Операционной Температура диапазон Промышленный: от-40 ° C до + 85 ° C Коммерческий класс: от 0 °C до + 70 °C Низкая потребеление энергии Часы в реальном времени отсчитывают секунды, минуты, часы, день, дату, месяц и Информация о годе действительна до 2099 високосного года компенсации Каждый день предлагается два обычных будильника Программируемый квадратный волновой выход Интерфейс SPI 4 МГц, Поддержка режимов 1 и 3 Цифровой датчик температуры на выходе: точность ± 3 °C Старения коррекции регистр RST вход/выход 300mil, 20-контактный разъем, так что посылка
