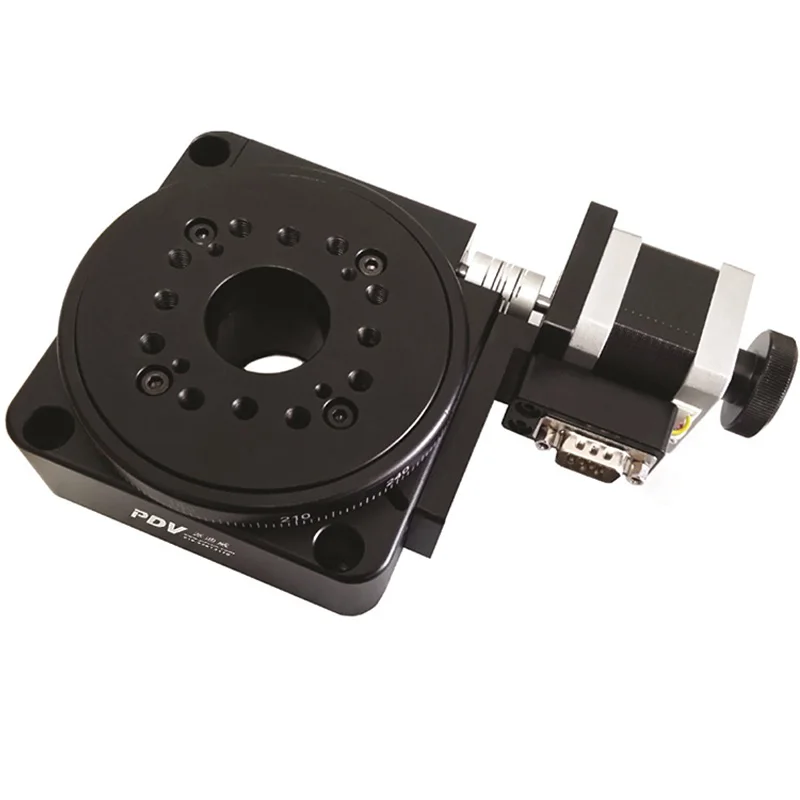

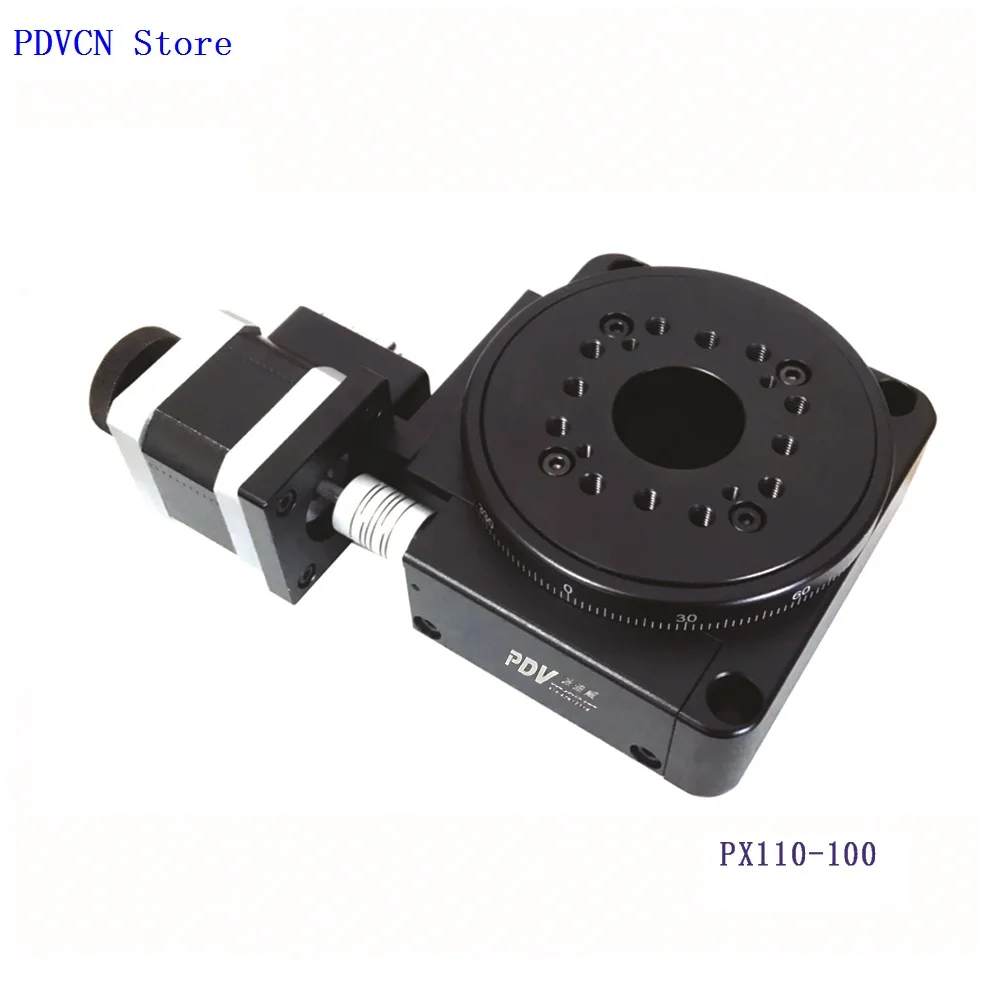

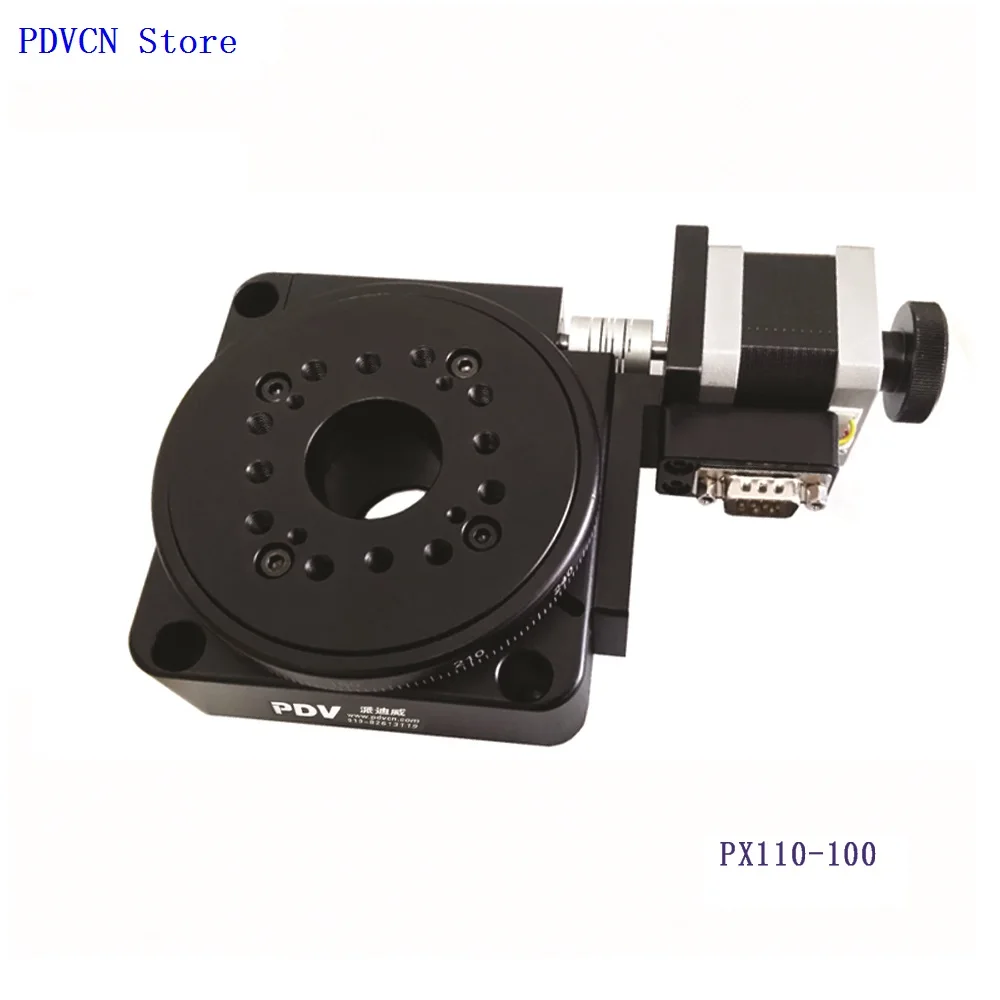

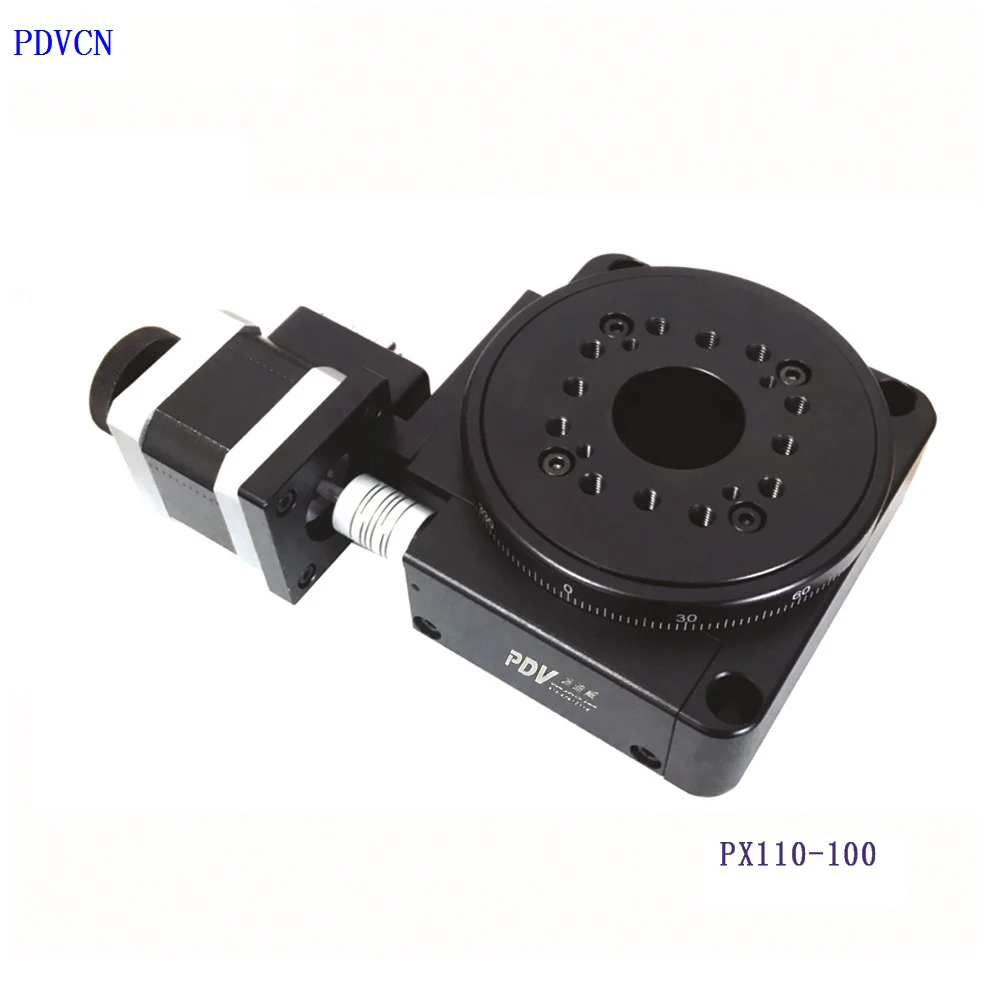

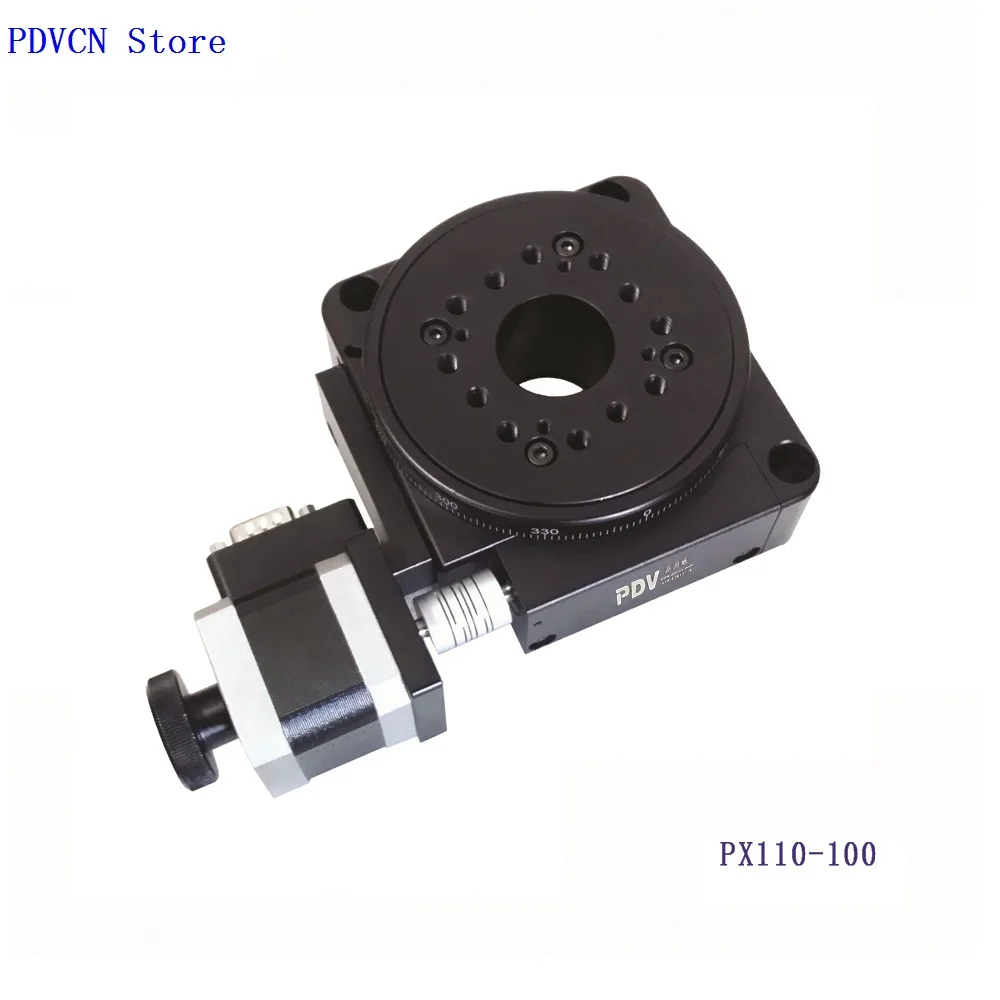

PDV PX110 100 электрическая вращающаяся стадия моторизованная платформа прецизионный

PDV PX110 100 электрическая вращающаяся стадия моторизованная платформа прецизионный

Attenion для покупателя:Поскольку таможня Китая должна проверить магнитное напряжение двигателя, поэтому. Когда вы размещаете заказ, пожалуйста, выберите толькоTNT и DHLДля отправки.

Продукты могут быть произведены в соответствии с вашими потребностями, если они не отвечают вашим потребностям.

Стандартный этап без ограничительного выключателя и положения дома, но может добавить в соответствии с требованиями

Структура Технические характеристики

1 Номер товара: PX110-100

2 диапазона вращения: 360 ° непрерывного вращения

3 диаметр платформы: Ø100 мм

4 механизма привода: червячная передача

5 передаточное число Червяков: 180 : 1 или 90:1 (Выберите один из двух)

6 шагового двигателя (1,8 °): 42BYG-шаговый двигатель с 2-фазы и 1,8 ° шаг угла

7 материал-отделка: алюминиевый сплав-черный-анодированный

8 Грузоподъемность: 45 кг

9 Вес: 1.7kgs

Точность продукта Технические характеристики

1 дизайн Разрешение: 0,01 °, не-ms драйвер;

2 0,0005 ° = 1,8 ”, 20 мс драйвер

3 скорости вращения (макс.): 25 °/сек

4. Повторяемость: 0,005 ° = 18"

5 абсолютная по оси точность: 0,01 ° = 36"

6 пробежек верхней пластины: 15 мкм

7 люфт: 0,005 ° = 18”

8 эксцентричность: 5μm

9 потеря движения: 0,005 ° = 18 & Prime;

10 распараллеливание: 80μm

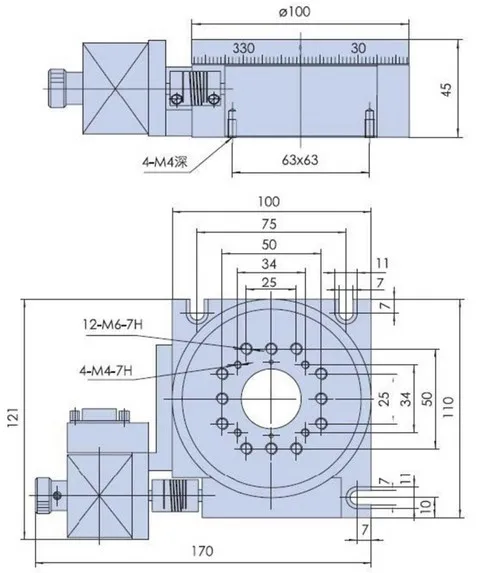

Продукт рисунок диаграмма

Знание продукта

Высокая точность моторизованных этапов вращения с использованием

Новая конструкция, новые технологии; Ключевой индекс до международного уровня аналогичной продукции путем строгой проверки. Эта серия продуктов используется для лазерной точной обработки, трехмерной системы сканирования и так далее.

Червячное и Червячное колесо имеет прочный материал трения, высокую надежность вращения.

Высокая точность, ультра стальные оси импорта, достижения высокой точности, высокая нагрузка стабильное движение. Внешний круг имеет масштаб, интерфейс, удобство для выхода сигнала.

1、

Стандартный шаговый двигатель и интерфейс DB9, выберите гибкость контроллера, мы также можем предоставить полностью настроенные системы движения.

Стандартный сценический набор с шаговым двигателем и интерфейсом RS232, может легко подключаться к контроллеру движения.

2、

* Высокоточная конструкция червячного редуктора для высокой точности, загрузки и длительного времени работы.

* Возможен поворот вперед и назад

* Сцена может быть использована в вертикальном положении и собирается с другими этапами

3、

1. Прототип шагового двигателя 42 шагового двигателя (1,8 °). Серводвигатель доступен для замены по запросу

2. Тонкий стальной поворотный башмак, высокая точность, массивная грузоподъемность и длительный срок службы.

3. Мелкий шлифовальный червячный привод с удобным движением и люрексом может почти игнорироваться.

4. Дизайн устранения зазора.

5. Двигатель соединен с червяком через высококачественное эластичное соединение, синхронизированный привод без шума.

6. Масштабирование платформы, простое считывание шкалы.
