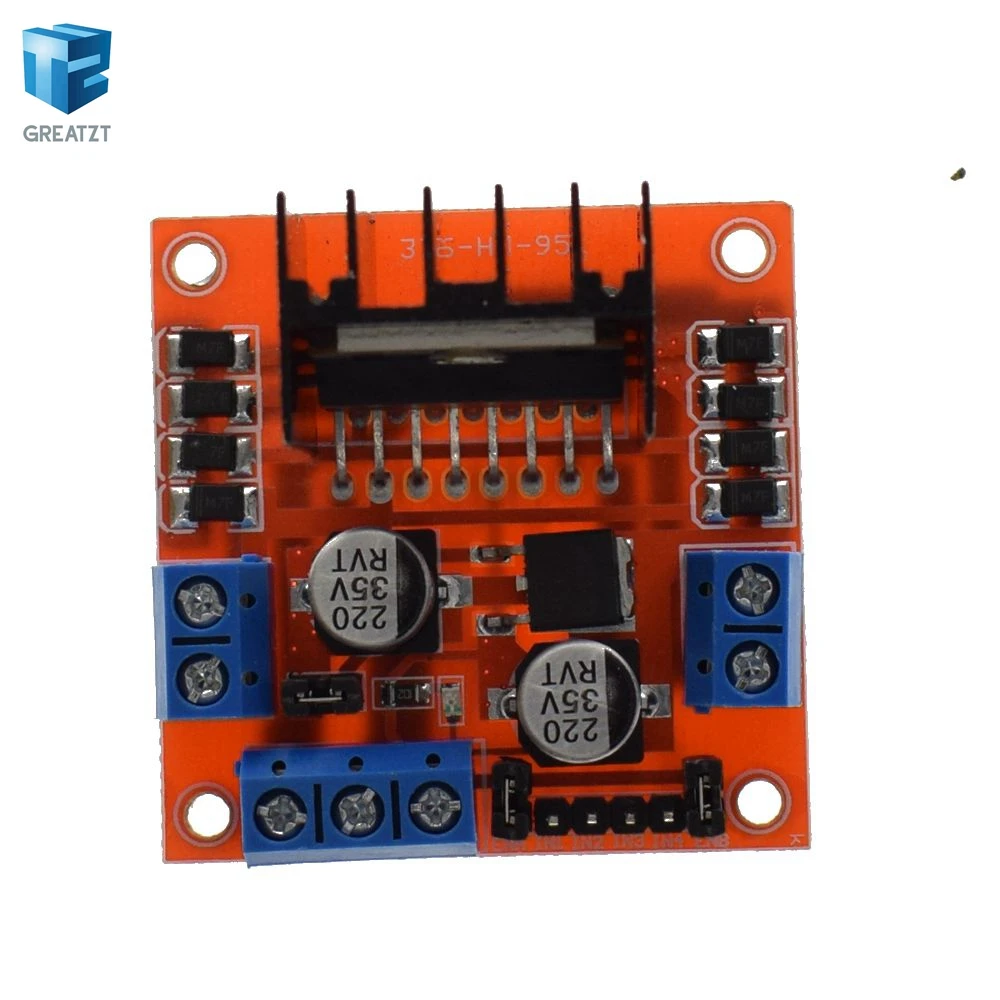

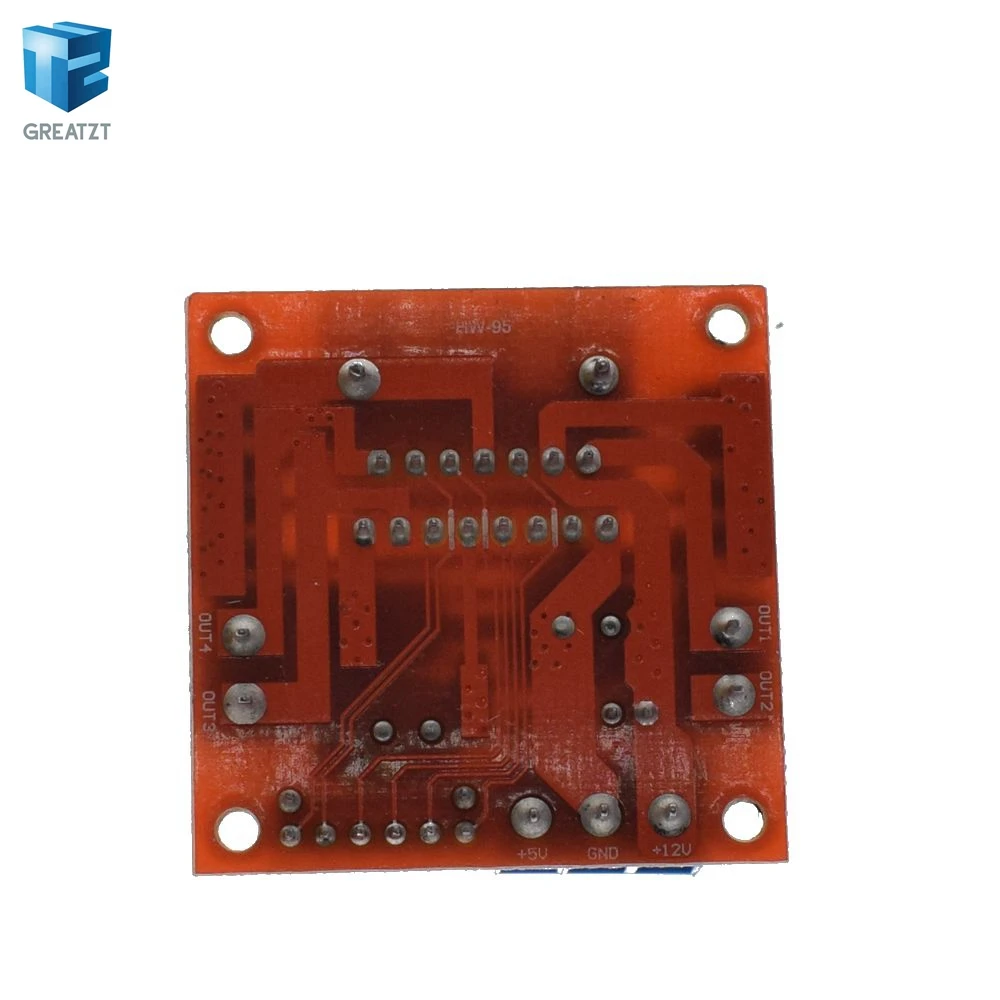

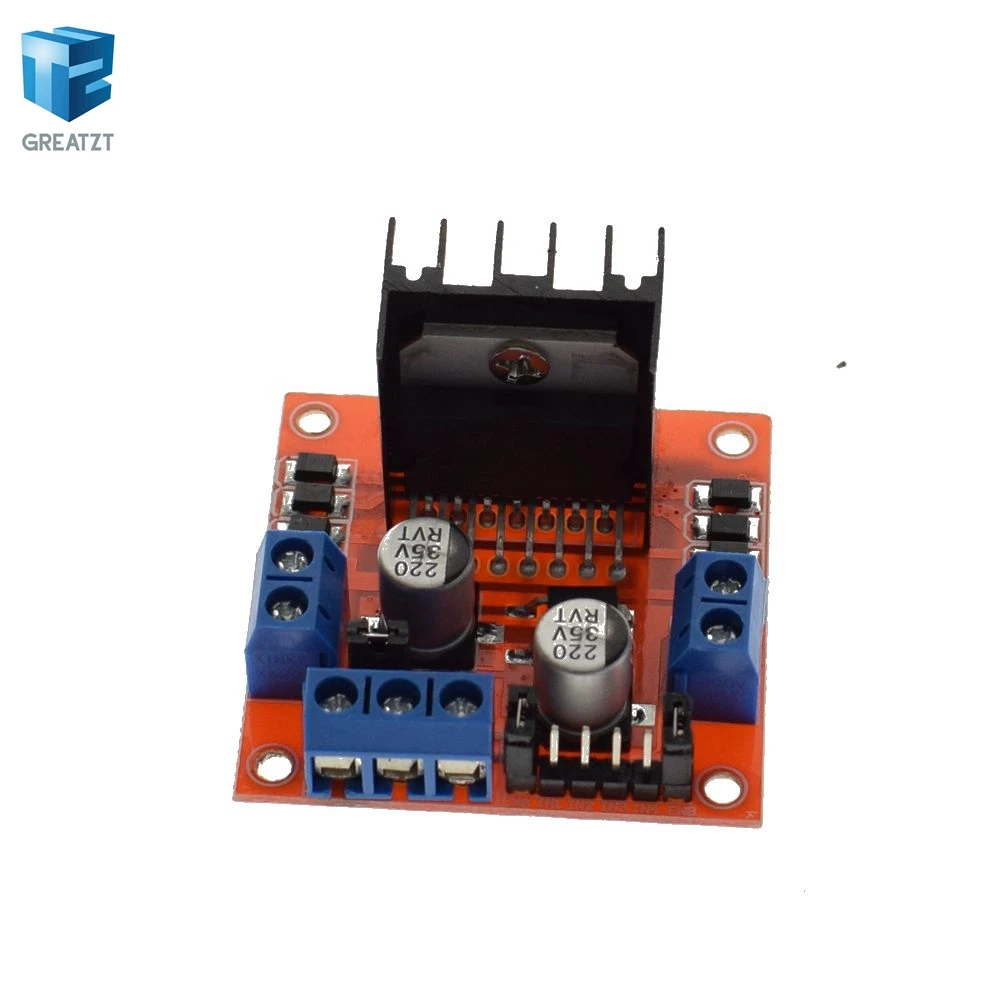

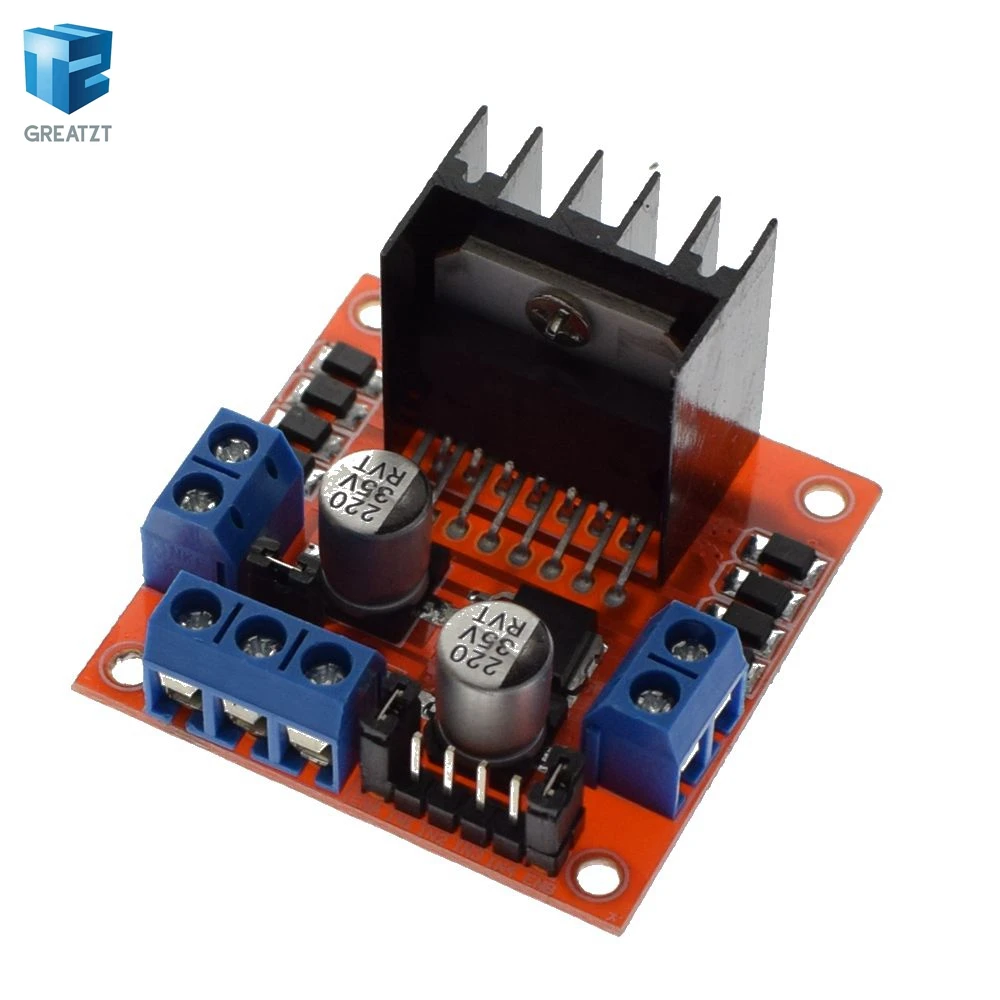

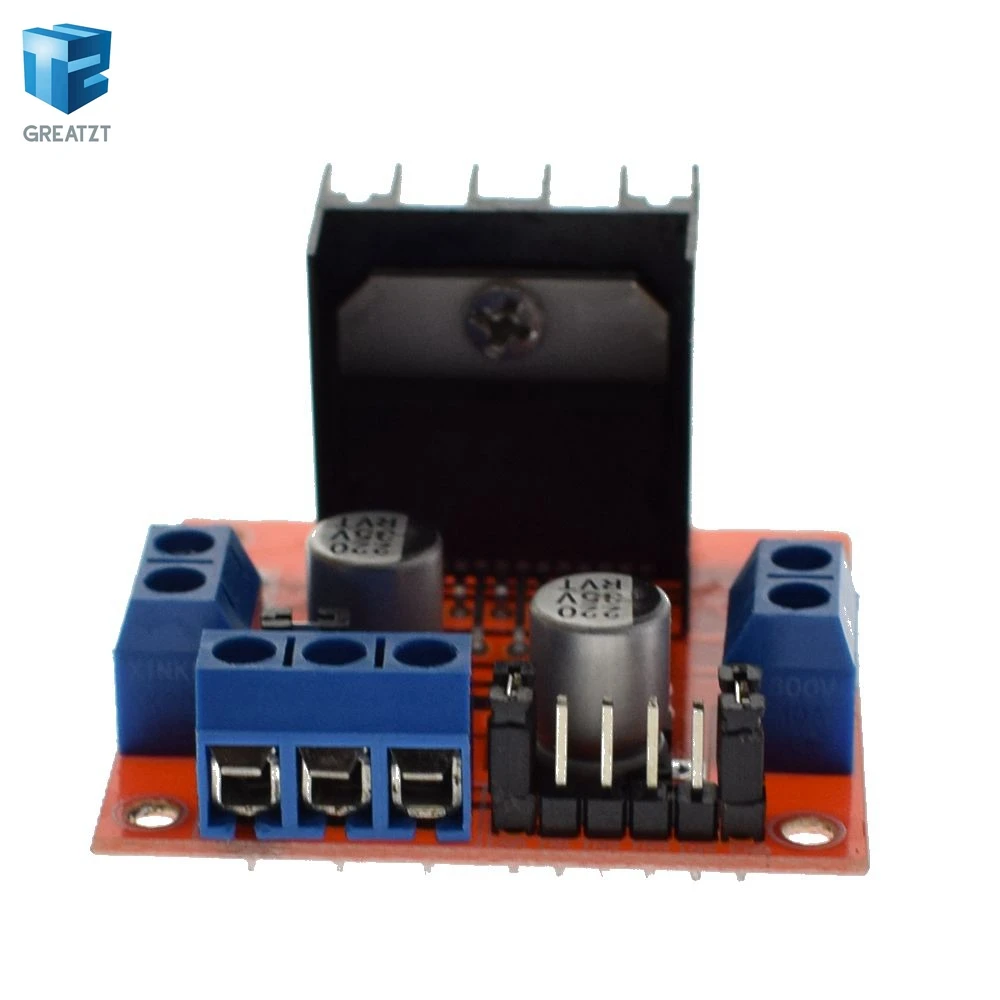

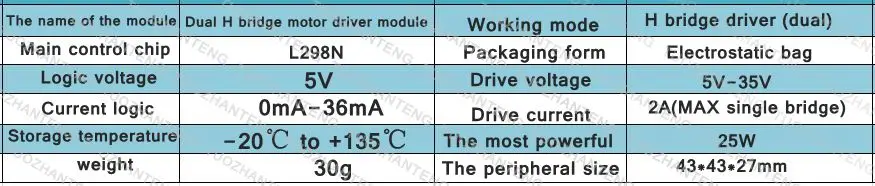

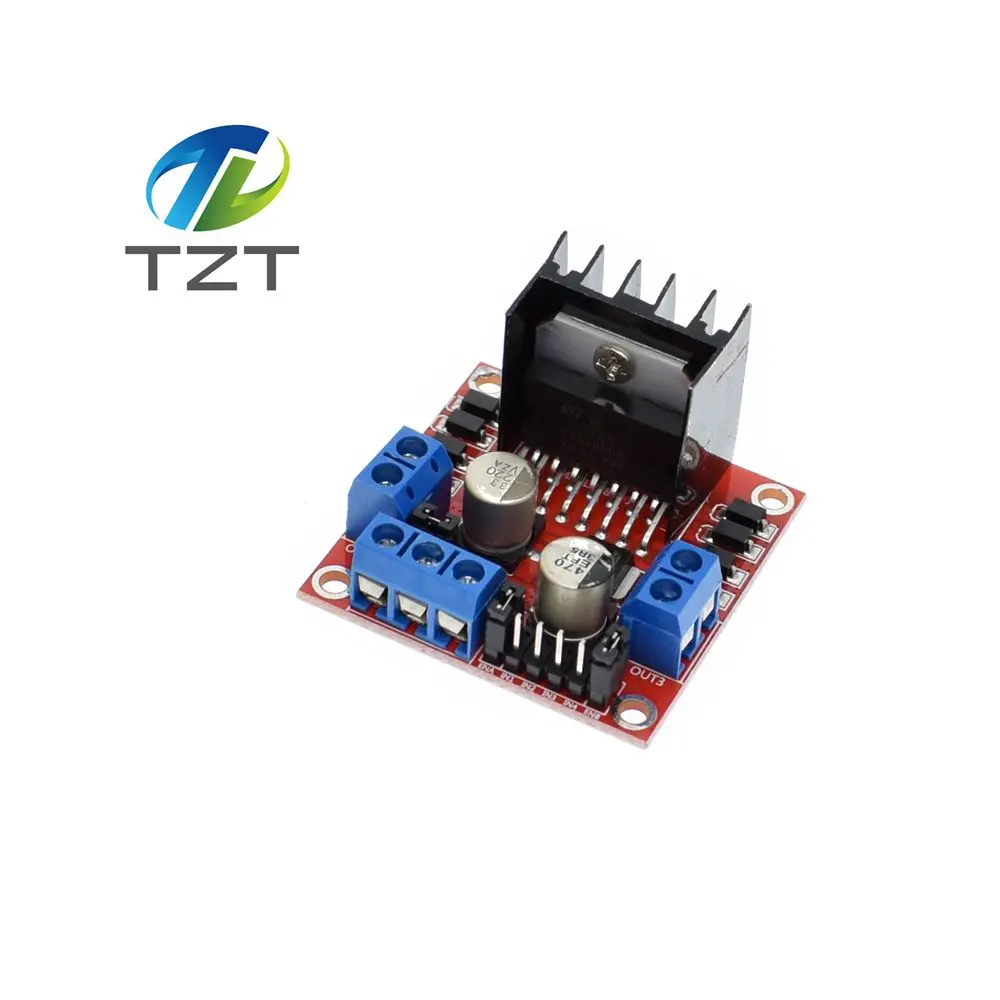

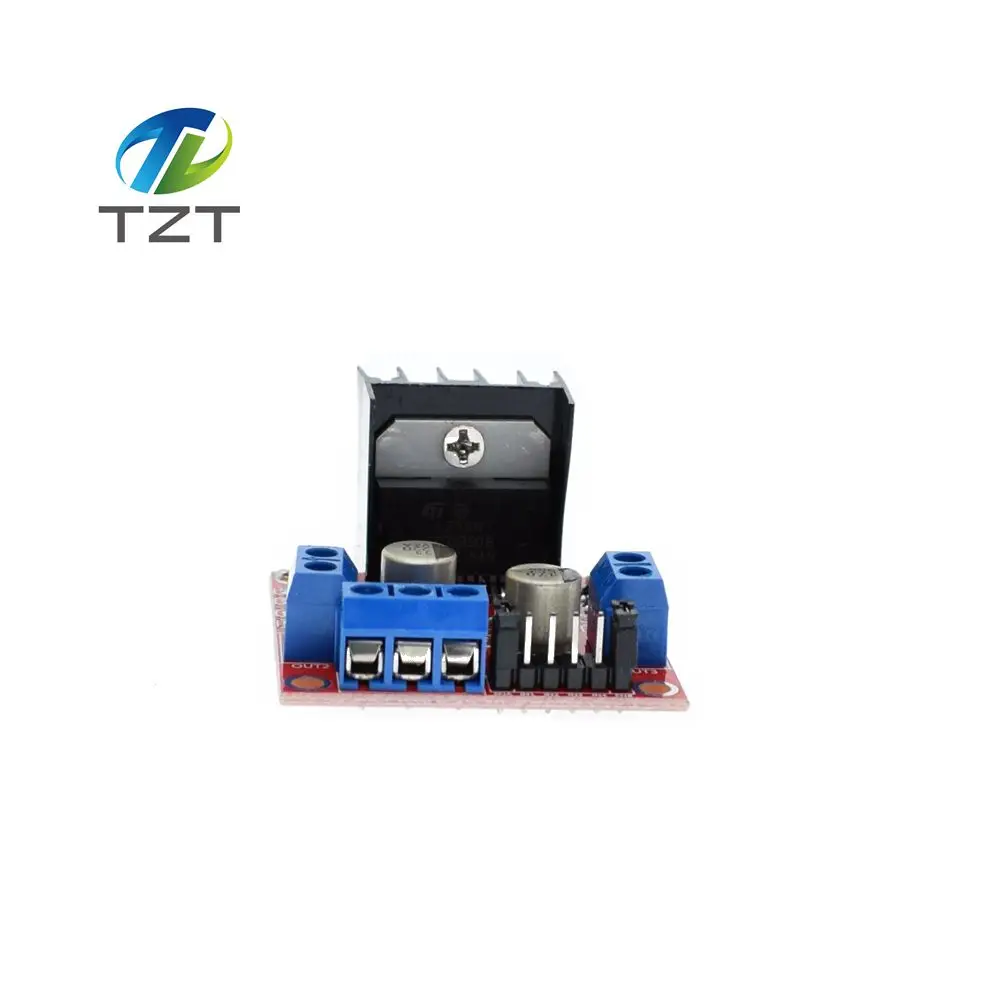

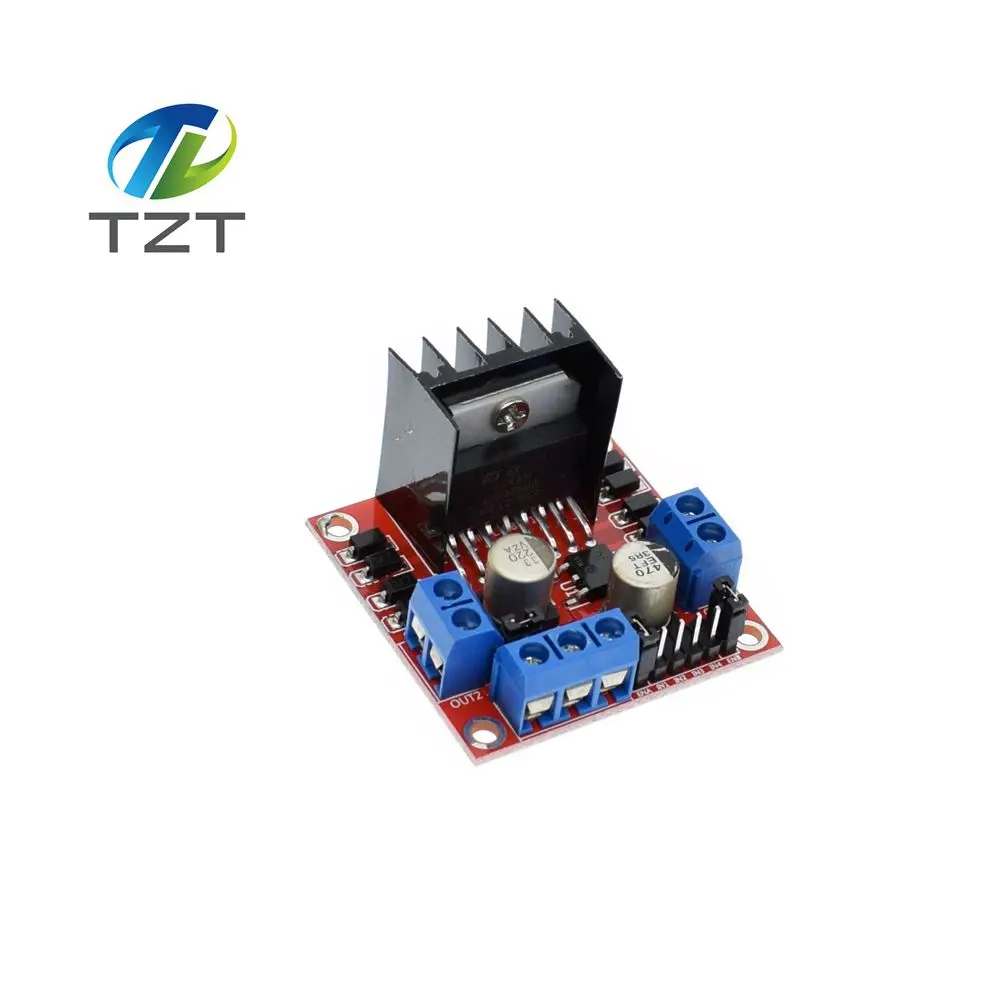

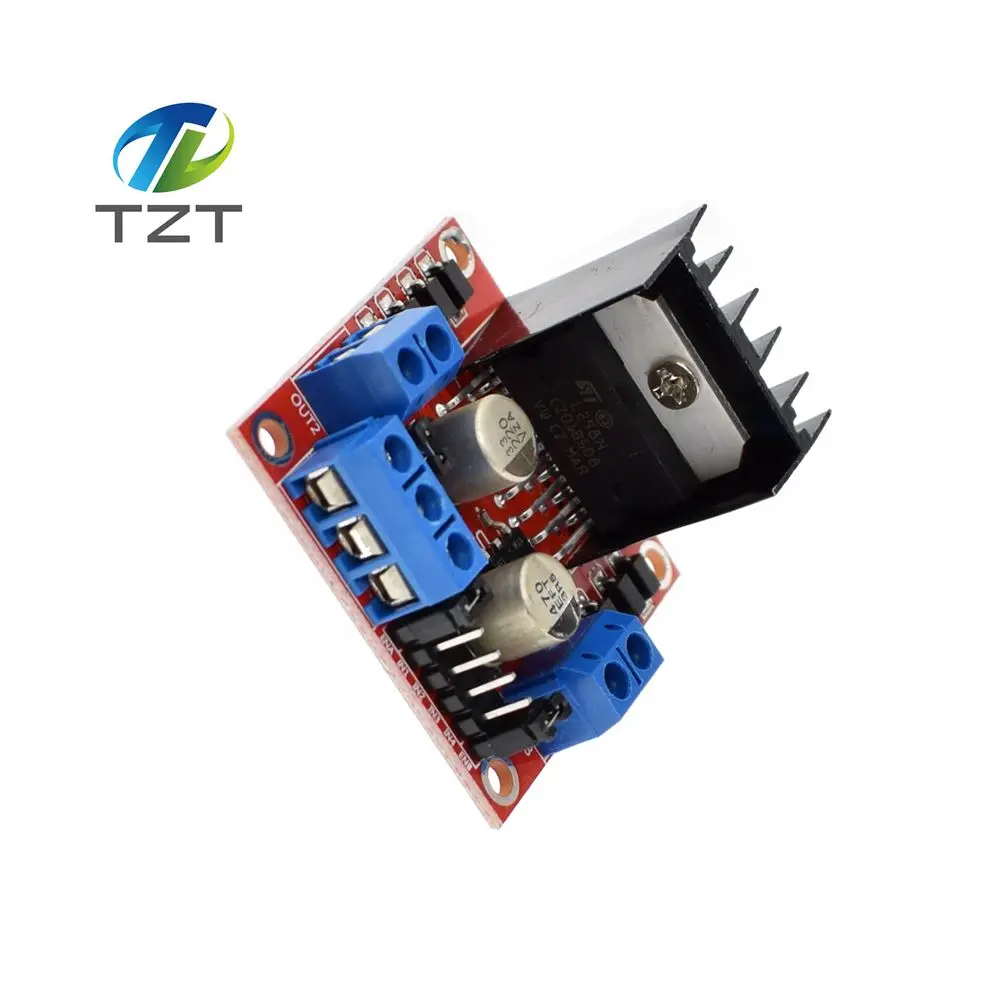

Описание: L298N-это высоковольтный, высокотоковый чип драйвера двигателя. Чип использует 15-pin посылка. Основные характеристики: Высокое напряжение, Максимальное рабочее напряжение до 46 в; Выходной ток, мгновенный пиковый ток до 3 А, непрерывный рабочий ток 2 А; Номинальная мощность 25 Вт. Содержит два h-моста высокого напряжения и высокого тока полный мост драйвер может быть использован для привода двигателей постоянного тока и шаговых двигателей, реле, катушки и другие индуктивные нагрузки; С использованием стандартного логического уровня управления сигналом; имея два разъема включения управления, вход позволяет входному сигналу без влияния или отключения устройства имеет логический вход питания, Внутренняя часть логической схемы работы при низком напряжении; Может быть внешним чувствительным резистором, количество изменений обратно в цепь управления. Приводной двигатель с чипом L298N, чип может управлять двухфазным шаговым двигателем s или четырехфазным шаговым двигателем, может управлять двумя двигателями постоянного тока.

Особенности:

1. Модуль использует чип L298N в качестве основного привода, с возможностью вождения, низким нагревом, анти-помех. 2. Его можно использовать для получения мощности через встроенный блок питания 78M05, но во избежание повреждения микросхемы регулятора, когда напряжение привода превышает 12 В, используйте внешний логический блок питания 5 В. 3. Использует высокоемкие фильтрующие конденсаторы, свободную диодную защиту, надежность может быть улучшена.

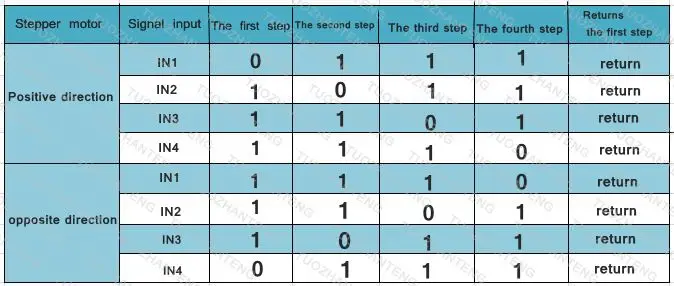

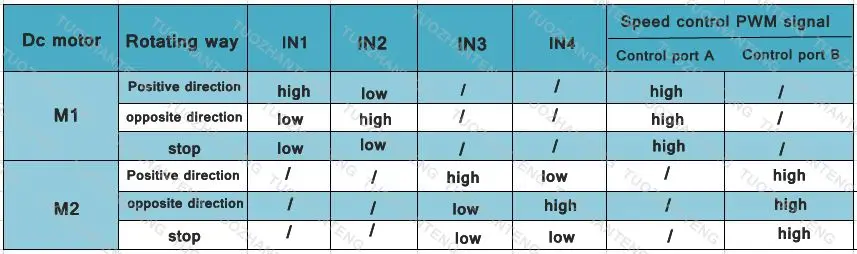

Применение:

Обратите внимание:

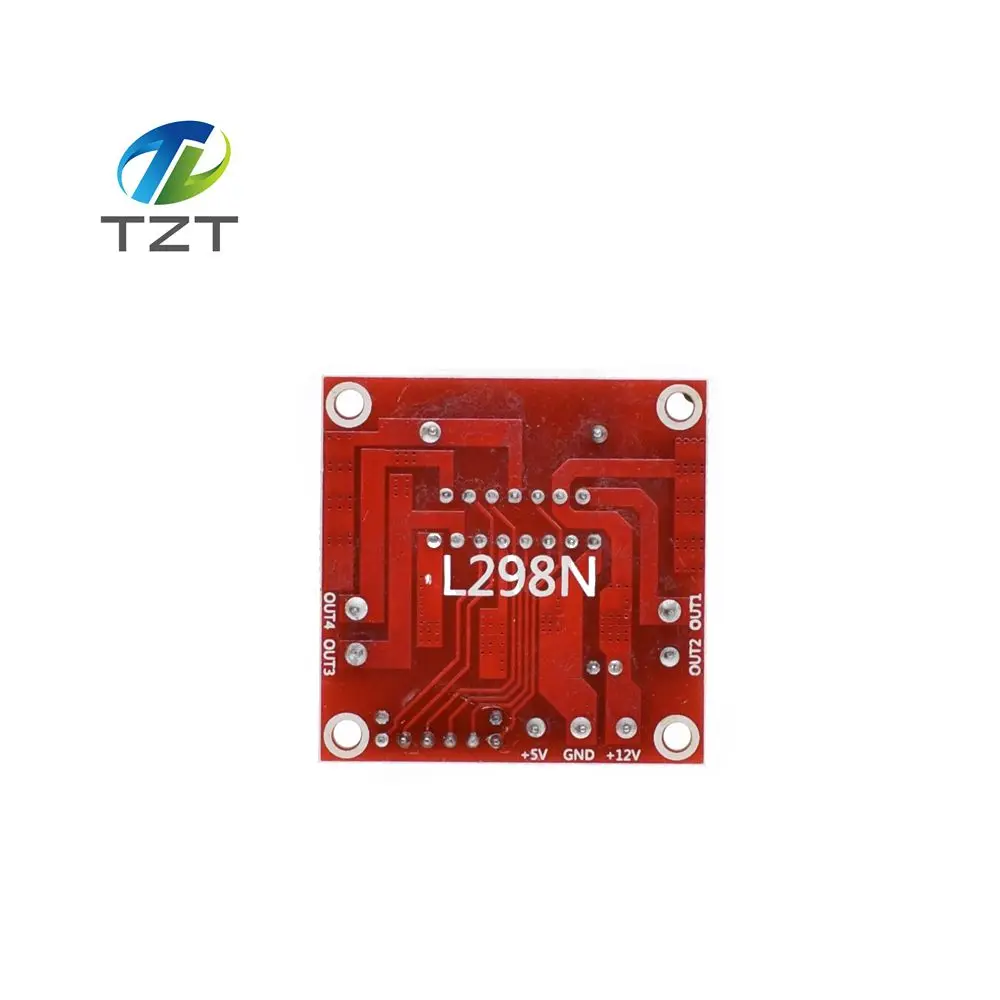

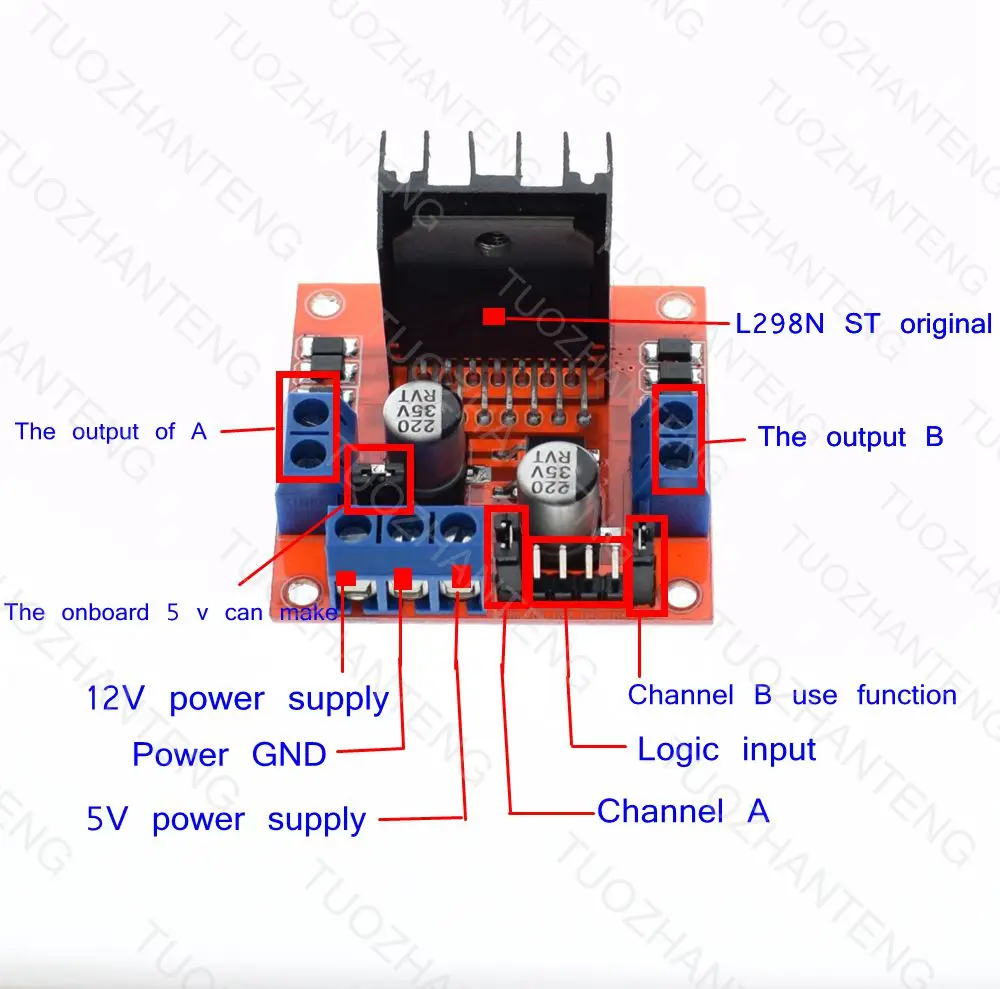

1. Когда вы управляете напряжением (на рис., указанном как вход 12 В, можно принять фактический входной диапазон 7-12 В) до 7 в -12 В, вы можете включить бортовой логический блок питания 5 В, при использовании бортового блока питания 5 В, интерфейс + 5 В Не вводите напряжение источника питания, но может привести к напряжению 5 В для внешнего использования. (Это обычное использование!) 2. Когда напряжение привода выше 12 В, равное менее 24 В (чип может поддерживать ручное предложение до 35 в, но в соответствии с 298 консервативных приложений общего контроля до 24 В максимальная поддержка напряжения была очень большой! Время), например, для привода номинального напряжения 18V двигатель. Во-первых, необходимо отсоединить бортовой выход 5 В, включить колпачки перемычки. И затем 5 В 5 в выходной порт внешний доступ

L298N логическая схема внутреннего напряжения. (Это нестандартное применение высоковольтного драйвера)
