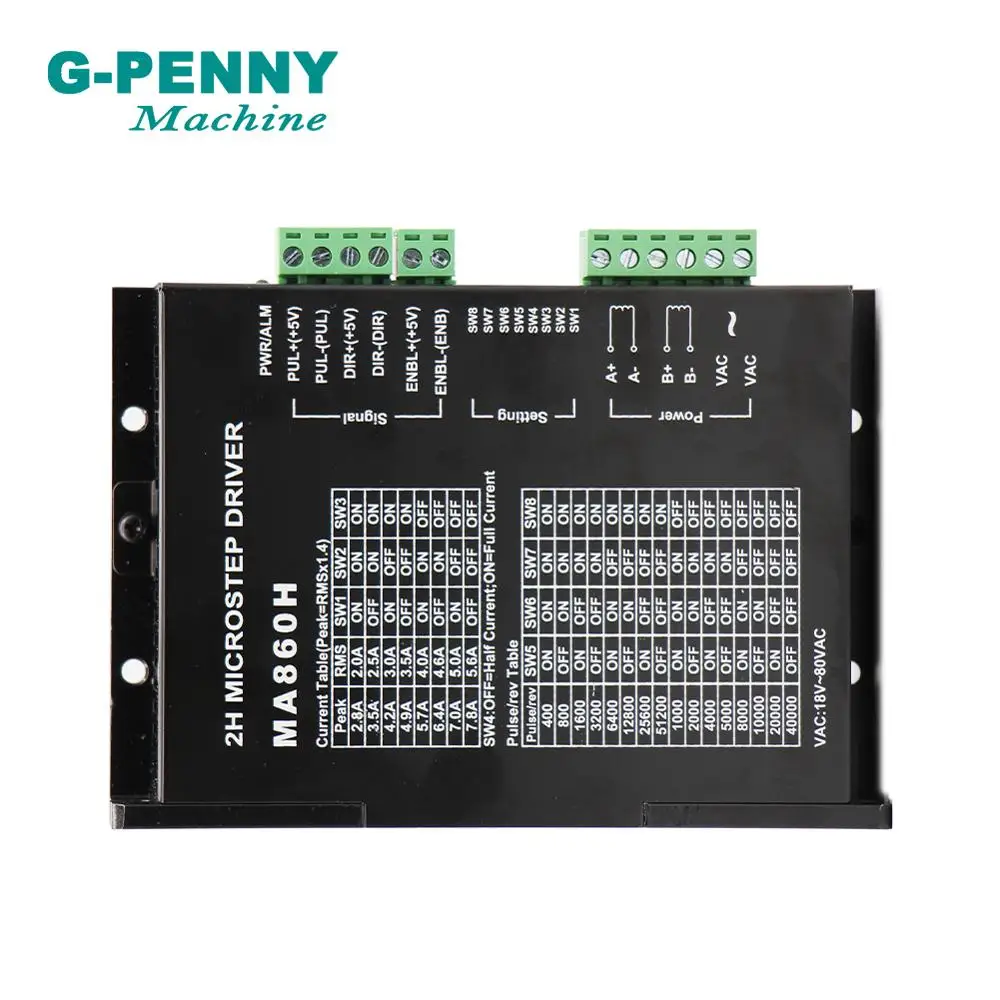

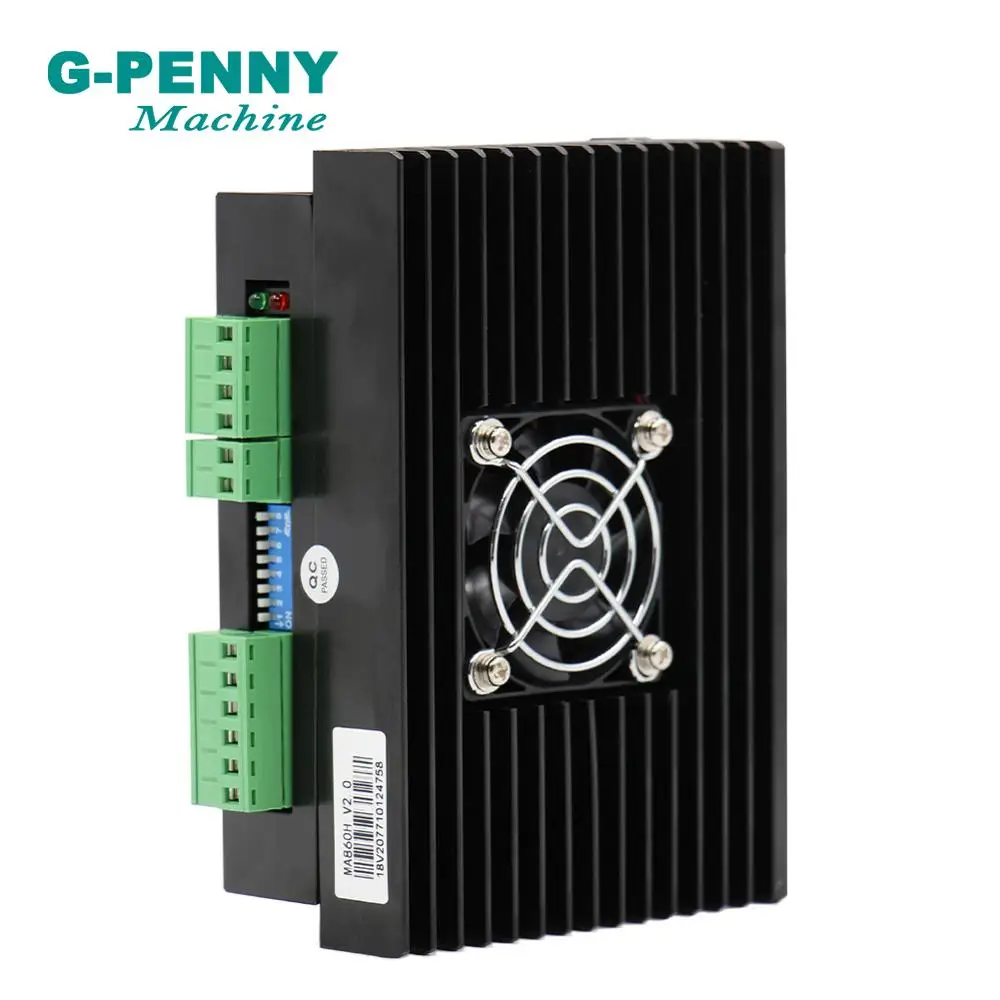

Драйвер шагового двигателя Nema 34 Nema43 CNC MA860H 24 256 в постоянного тока 18 80в переменного

Драйвер шагового двигателя Nema 34 Nema43 CNC MA860H 24 256 в постоянного тока 18 80в переменного

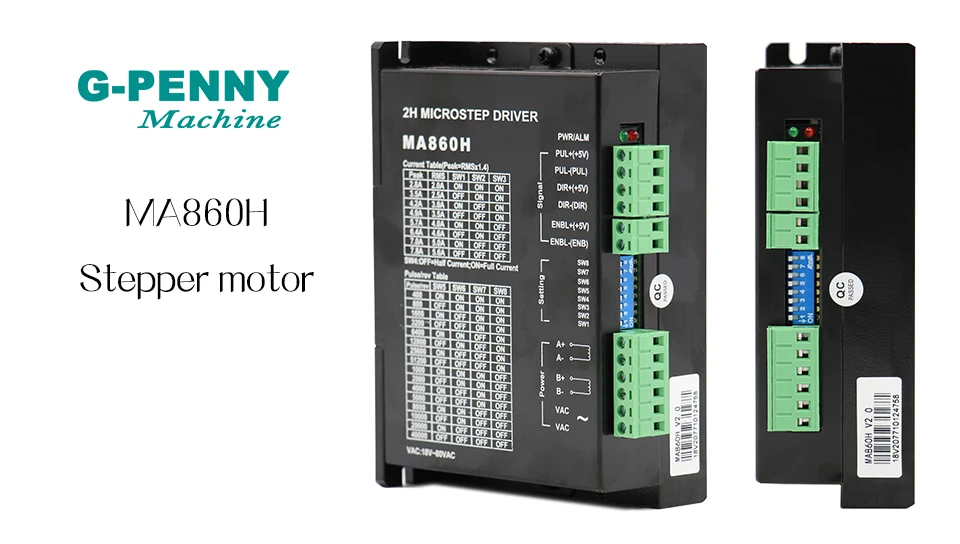

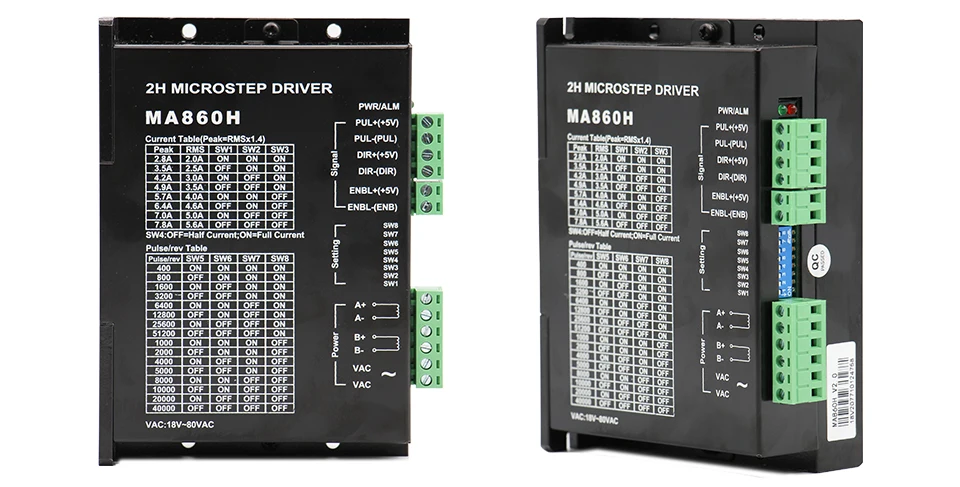

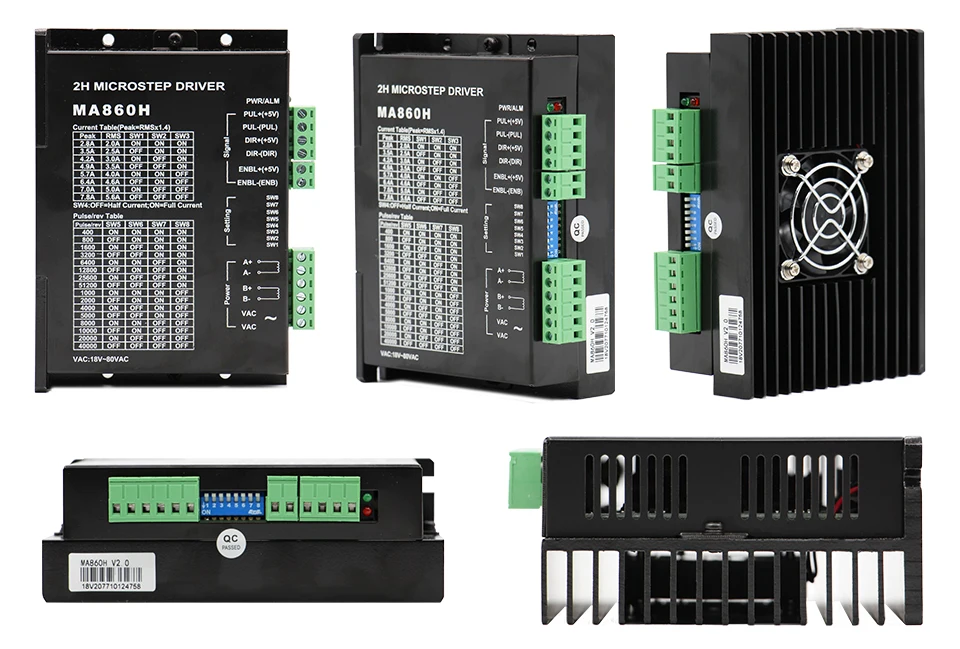

1 шт. х MA860H Драйвер шагового двигателя

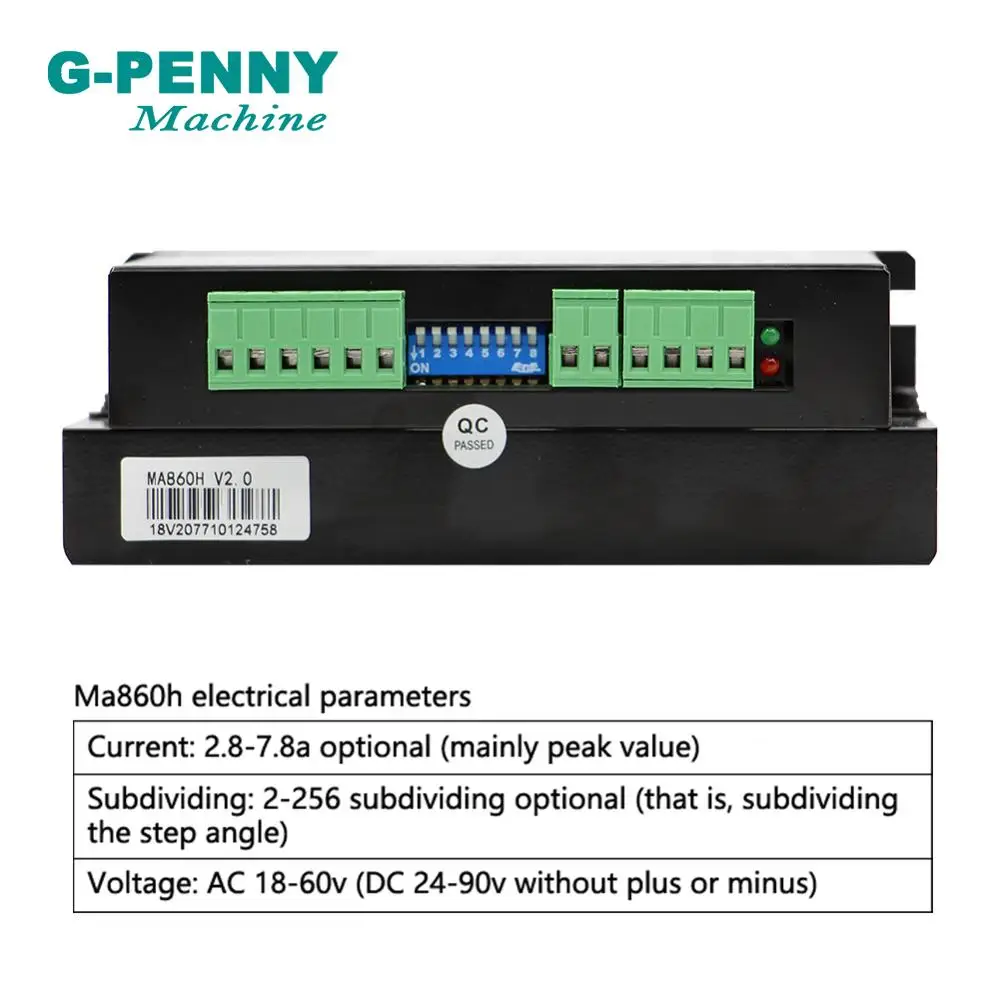

Ток: 2,8-7.8a опционально (в основном пиковое значение)

Подделка: 2-256 подделка опционально (то есть подделка угла шага)

Напряжение: 18-60 В переменного тока (24-90 В постоянного тока без плюс или минус)

Напряжение направления импульса этого драйвера по умолчанию составляет 5 В. Если импульсное напряжение верхнего компьютера (контрольный терминал) составляет 24 В или 12 В, необходимо передавать сопротивление для ограничения тока и уменьшения напряжения. У нас есть 3 сопротивления с товарами, один в серии на 24 В (положительный конец общей положительной струны/отрицательный конец общей отрицательной струны), И два в серии при 12 В (два конца сопротивления находятся в параллельном состоянии, головки обоих концов находятся параллельно, И ноги параллельно).

Внимание

Регулирование тока DIP switch sw1-3

Разделение sw5-8 переключателя циферблата (сколько импульсных моторов вращается на один круг)

SW4 рекомендуется установить в выключенное полутекущее состояние.

Не забудьте отлаживать электричество!

Эна-это включенный сигнал off-line, сигнал, передаваемый двигателю, не работает, применимо к необходимости точной настройки положения вала двигателя, но не удобно для отключения питания!

1. Индикатор состояния светильник

Запуск: зеленый светильник горит, когда он работает нормально.

Err: Красный светильник, светильник на чехол неисправности, двигатель межфазного короткого замыкания, защита от перенапряжения и защита от напряжения.

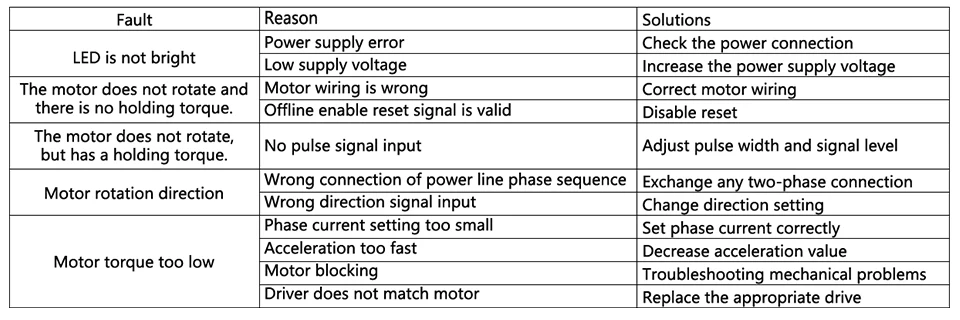

2. Устранение неполадок (подробности см. В таблице ниже)

Введение:

• Двухфазный гибридный шаговый двигатель MA860H с AC18-80V или DC24 ~ 110 В, подходит для двухфазного гибридного шагового двигателя, ток привода менее 8,0а. Этот привод с сервоприводом переменного тока с циклом управления, небольшой пульсацией крутящего момента двигателя, плавным управлением на низкой скорости, низкой вибрацией и шумом. Когда скорость относительно высокий крутящий момент, высокая точность позиционирования. Широко используется в гравировальном станке, станке с ЧПУ, упаковочном оборудовании, передающем оборудовании и других требованиях к устройствам с высоким разрешением

Особенности и преимущество:

• 1. Среднее Управление током, двухфазный синусоидальный выходной токовый привод.

• 2, источник питания постоянного тока 24 ~ 110 В, рекомендуется Источник питания переменного тока 18 В ~ 80 в.

• 3, выходной ток 2.0A ~ 7.8A.

• 4, 4,6,8 Линейный привод двухфазный, четырехфазный шаговый двигатель 42,57, 86110.

• 5. Защита от помех, высокая частота, высокая стабильность.

• 6. Оптически изолированный вход/выход сигнала.

• 7. Входной сигнал-это режим двойного импульса.

• 8. Защита от перенапряжения, низкого напряжения, перегрузки по току, фазового короткого замыкания.

• 9, четырнадцать сегментов файлов и автоматическая функция половинного тока.

• 10. Настройка выходного тока на восемь файлов.

• 11, с автономными командными входными клеммами.

• 12, крутящий момент двигателя с его скоростью, но не по количеству шагов за двигатель

• 13. Высокая скорость запуска, высокоскоростной Крутящий момент.

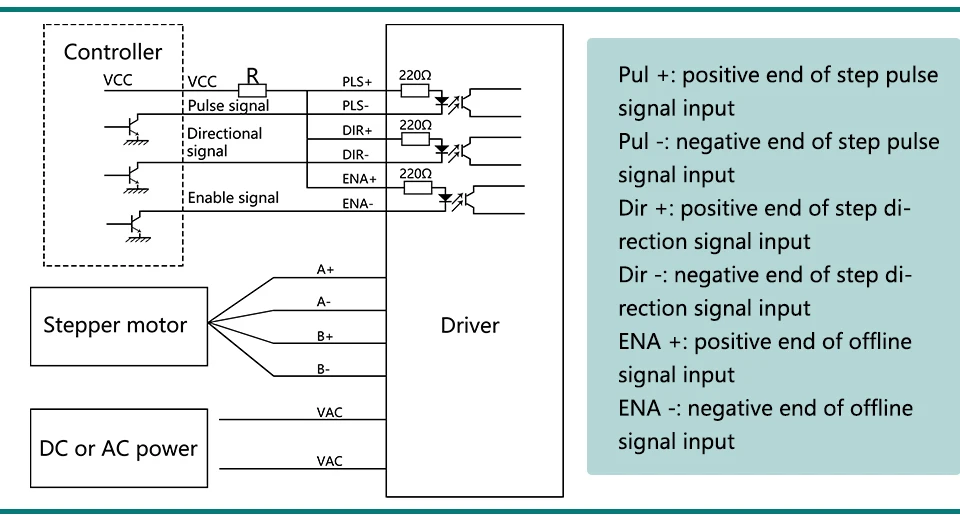

Сигнал управления определяется:

• PUL +: входной терминал положительного импульсного сигнала

• PUL-: импульсный сигнал, входной отрицательный конец

• DIR +: шаг направления сигнала входной положительный терминал

• DIR-: Шаг направления сигнала входной отрицательный конец

• Ответ +: автономный включение сброса сигнала входной положительный терминал

• Эна-: автономное Включение сигнала сброса входного отрицательного конца

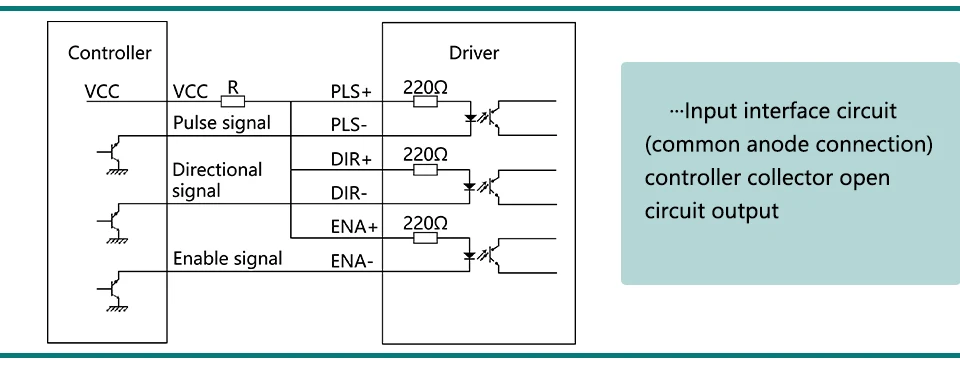

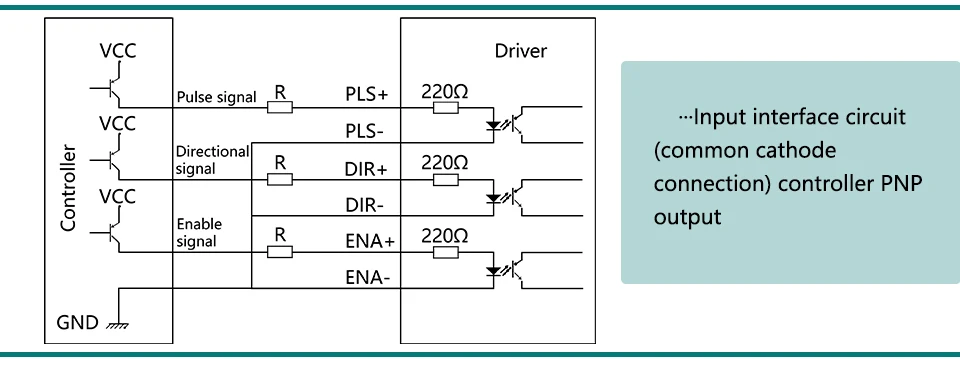

• Сигналы управления ПК могут быть активными, вы также можете работать на низком уровне. Когда высокая эффективность, все отрицательные клеммы управляющего сигнала как сигнал заземления вместе, при активном низком уровне, все положительные клеммы управляемого сигнала как сигнал, связанный с общим терминалом.

• VCC на 5 В, R коротких;

• VCC 12V, R для 1K, более 1 / 8W резисторов;

• VCC-24 В, R-2K, более 1 / 8 Вт резистор;

R должен быть подключен к контроллеру сигналы конца.

• Когда контроллер движется в направлении импульсного напряжения 5 В, контроллер напрямую подключается к приводу, нет сопротивления;

• Направление импульсного напряжения 12 В, контроллер и привод PUL + DIR + 1K резистор строк потребности;

• Направление импульсного напряжения составляет 24 В, контроллер и привод PUL + DIR + 2K резистор струны потребности.

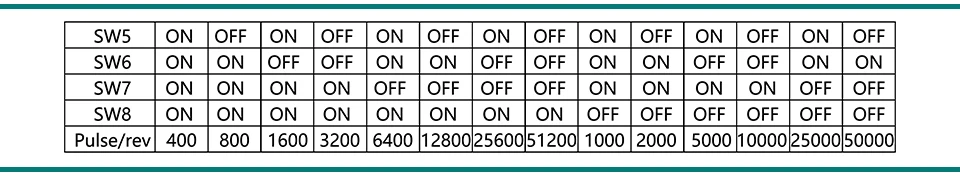

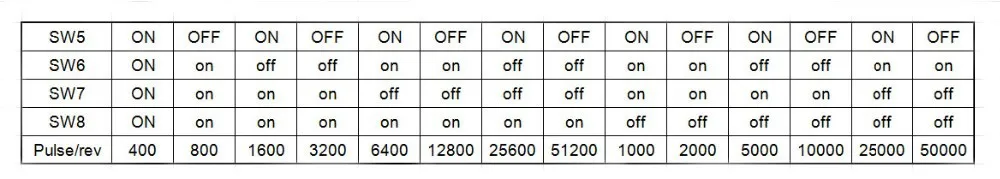

• ВВРеволюцияШаги для двигателя могут быть установлены для 400800, 1000,1600,2000,3200,5000,6400,10000,12800,25000,25600,50000,51200 шагов от водителя.

• Пользователь может настроить DIP SW5, SW6, SW7, SW8На Передней Панели Драйвера для настройки количества шагов. (см. Таблицу 1):

• DIP SW4 bit можно установить на два режима управления:

• Когда Установите значение «OFF», чтобы иметь возможности полупотоковой передачи.

• Когда Установите «ON» When, без полупотоковых возможностей.

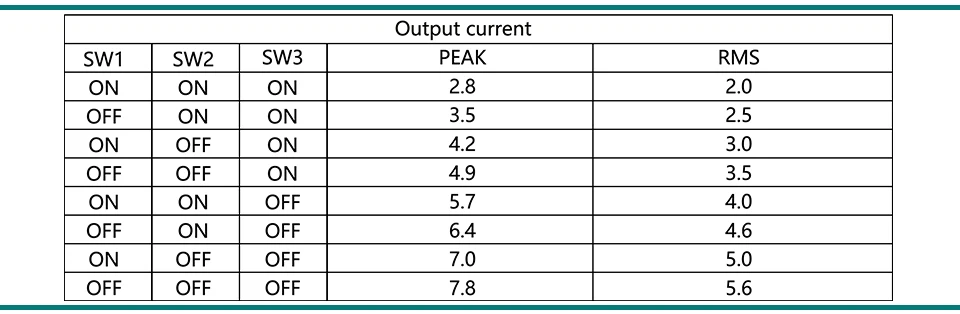

• Чтобы управлять различными шаговыми двигателями крутящего момента, пользователи могут DIP переключаться SW1 на панели привода, SW2, SW3 бит, чтобы установить выходной фазовый ток (RMS) в амперах, каждая позиция переключателя соответствует выходному току, различные модели управляют разными значениями выходного тока, соответствующими. (См. Таблицу 2).

4, возможности полупотоковой передачи

• Функция полупотока означает, что без импульса 500 мс, выходной ток драйвера автоматически снижается до 70% от номинального выходного тока, чтобы предотвратить нагрев двигателя.

1. Переменный ток: Подключите питание привода

• Переменный и постоянный ток.

2, A + A- B + B-: Подключите двухфазные гибридные шаговые двигатели

• Подключите привод и двухфазные гибридные шаговые двигатели с помощью четырехпроводной системы, обмотки двигателя параллельно и серии подключения, и метод подключения, высокая скорость работы, но ток привода большой (в 1,73 раза больше тока обмотки двигателя),Когда диск соединен в серии с током обмотки двигателя равен току.
