Leadshine комплект комбинированных серводвигателей с замкнутым контуром ЧПУ привод

---

Я. Посылка включает в себя:

• 1 x HBS86H драйвер
• 1 x Мотор 86HBM80-01-1000 с кодером
• 1 x Кабель кодировщика 3 метра

• 1 x кабель для ПК

II. HBS86H привод:

2-фазовый Гибридный сервопривод

20-70 В переменного тока or30-90VDC, 8.2A пик

Нет настройки, Нет потери синхронизации

Особенности: - 32-бит DSP основе алгоритм векторного управления, чтобы сочетают в себе преимущества открытый контур шаговый сервопривод диски - Шаг/направление или ввод команды CW/CCW - Максимальная частота по умолчанию 200K; Опционально 500K - Входное напряжение: 20 ~ 80 В переменного тока, или 36 ~ 110 В постоянного тока - Автоматически настраиваемый выходной ток на основе нагрузки 0 ~ 8.2A - По умолчанию 4000 (1/20) микрошаговый разрешение; 200-104000 (увеличение на 200) программное обеспечение настраивается - Без стойла и без потери шага. Замкнутая петля между приводом и приводом двигателя для устранения потери синхронизации движения в шаговых системах открытого цикла. - Плавное движение двигателя; Сверхнизкий нагрев двигателя - Быстрый отклик, отсутствие задержки и нулевое время - Высокий крутящий момент при запуске и низкой средней скорости; Высокая жесткость при остановке - Нет настройки для легкой настройки по традиционным сервоприводам - Нет перегрузки; Нет охоты на традиционные сервосистемы - Гораздо более низкая стоимость, чем традиционные сервосистемы Введение: Серия HBS предлагает альтернативу для применений требуя высокой производительности и высокой надежности когда сервопривод был единственным выбором, пока он остается экономически эффективным. Система включает в себя 3-х фазный шаговый двигатель в сочетании с полностью цифровое изображение, высокая производительность и внутренний энкодер, который используется для того, чтобы закрыть позицию, скорость и текущие циклы в режиме реального времени, как сервосистемы. Он сочетает в себе лучшие технологии сервопривода и шагового двигателя, а также предоставляет уникальные возможности и улучшения по обоим, в то время как на части стоимости сервосистемы. Область применения: Серия HBS предлагает альтернативу для применений требуя высокой производительности и высокой надежности когда сервопривод был единственным выбором, пока он остается экономически эффективным. Его большая особенность быстрого отклика и отсутствие охоты делает его идеальным для таких приложений, как склеивание и системы зрения, в которых требуются быстрые движения с коротким расстоянием и охота будет проблемой. И i t идеально подходит для применений, когда оборудование использует механизм ременного привода или в противном случае имеет низкую жесткость, и вы не хотите, чтобы я не вибрировать при остановке. Технические характеристики 1. Электрические характеристики (Tj = 25 °C/77of) 2. Операционная среда 3. Механические характеристики: II. 86HBM80-1-1000 Двигатель: Ток 6А, длина вала 40 мм, диаметр вала 14 мм, общая длина 139 мм Описание: Гибридные сервомоторы Leadshine, или шаговые двигатели с кодерами, предназначены для работы с гибридными сервоприводами Leadshine, включая HBS57,HBS86 и HBS86H. В настоящее время они доступны в размере рамки nema23с удерживающим крутящим моментом 0,9, 1,0 или 2,0 нм, и NEMA 34 удерживающим крутящим моментом 4,0 или 8,0 нм. Все эти Гибридный Сервомотора интегрированы with1, 000-line) фотоимпульсный кодеры. Leadshine 86HBM80-01-1000 является гибридным серводвигателем. Он изготовлен из высококачественного материала и может плавно перемещаться с Очень низкий уровень шума и нагрева. Когда управляется Leadshine easy servo приводами (замкнутый контур шагового привода), петля положения между сервоприводом Мотор и привод закрыты. Вы никогда не получите стойло или потерю шагов, часто видны в открытых шаговых системах. Поскольку нет необходимости в разрешении крутящего момента, как в шаговых системах с открытым контуром, вы можете гораздо лучше высокая скорость работы, чем в шаговых системах с открытым контуром, увеличивая до 30%. Спецификация:

• Осевая игра: Макс. 0,08 мм (нагрузка 900 г)

• Максимальная радиальная сила: 200N

• Класс изоляции: B

• Прибор для тестирования Диэлектрической прочности: 500VDC
• Сопротивление изоляции: 100 МОм (500 В постоянного тока)
• Радиальная игра: Макс. 0,02 мм (нагрузка 450 г)
• Удерживающий момент: 8,0 нм

• Инерция: 2700 г. См²
• Вес: 5,6 кг

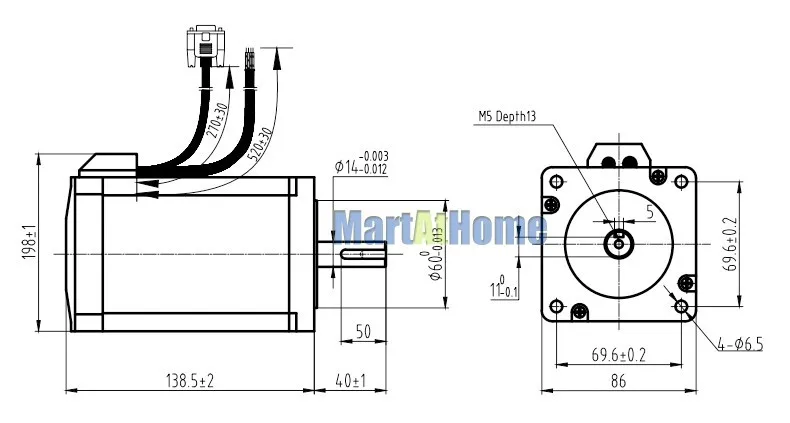

Схема:
