USB Blaster Скачать Кабель предназначен для ALTERA FPGA, CPLD, активные Устройства Серийный Конфигурации и Улучшенная Конфигурация Устройства, USB 2.0 подключение к ПК и JTAG, КАК, PS на целевом устройстве.

обзор

вUSB Blasterскачать Кабель интерфейса USB порт на хост-компьютер для Altera ® FPGA установлен на печатной доска. кабеля посылает данные конфигурации с КОМПЬЮТЕРА стандартный 10-контактный разъем подключен к FPGA. вы можете использовать USB Blaster кабель для итеративно скачать данные конфигурации системы во время создания прототипов или запрограммировать данные в систему в процессе производства.

это surpports ALTERA общей серии FPGA/CPLD устройств, активные Устройства Серийный Конфигурации, улучшенная Конфигурация Устройства, и поддерживает КАК, PS, JTAG три режима загрузки.

основные Характеристики

производительность

1. Поддерживает ALTERA общей серии FPGA/CPLD устройств.

2. Поддерживает ALTERA общей серии Активные Устройства Серийный Конфигурации.

3. Поддерживает ALTERA общей серии Улучшенная Конфигурация Устройства.

4. Supports КАК, PS, JTAG три режима загрузки.

5. High-скорость, стабильный, и внутренних FT245R + CPLD разработан.

6. Supports 1.2-5 В напряжения программирования.

7. Поддержка Логического анализатора Signaltap II.

8. Поддерживает Nios II встроенный процессор связи и отладки.

поддерживается Программное Обеспечение

1. Quartus II интегрированной среды разработки.

2. NIOS II IDE интегрированной среды разработки.

3. NIOS II EDS интегрированной среды разработки.

поддерживаемые Устройства

1. CPLD: MAX3000, MAX7000A/B/S, MAX9000 и MAX II и т. д.

2. ПЛИС: Stratix, Stratix II, циклон, циклон II, CycloneIII, ACEX 1 К, APEX 20 К и FLEX 10 К и т. д.

3. Активные Устройства Серийный Конфигурации в том числе: EPCS1, EPCS4, EPCS16 т. д.

4. Enhanced Конфигурации Устройств, включая: EPC1, EPC4 т. д.

другие Особенности

1. Высокая скорость загрузки: FT245 + CPLD + 244, близко к оригиналу ALTERA USB Blaster.

2. скорость Загрузки 1-3 раза быстрее, чем другие схемы, таких как 68013 или C8051F.

подключается к ПК

1. подключение к Компьютеру через интерфейс USB 2.0.

подключается к целевой плате

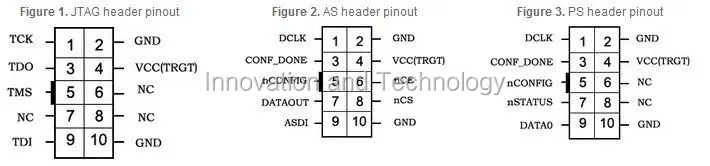

1. Целевой плате подключение через JTAG, КАК, интерфейсы PS. на рисунке 1, 2, и на 3 ниже показан заголовок разводка

различные интерфейсы

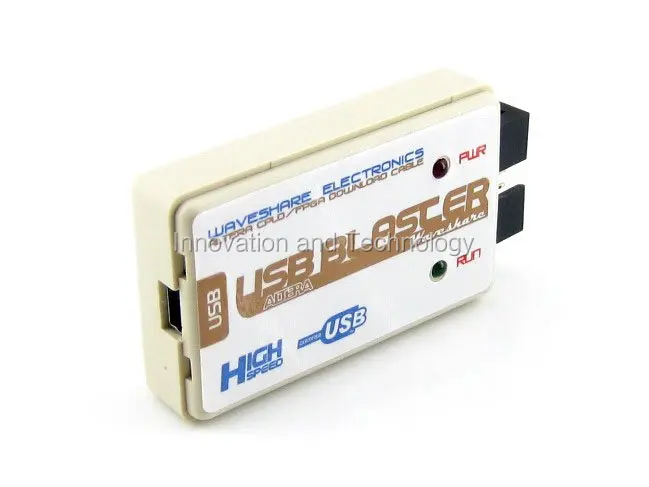

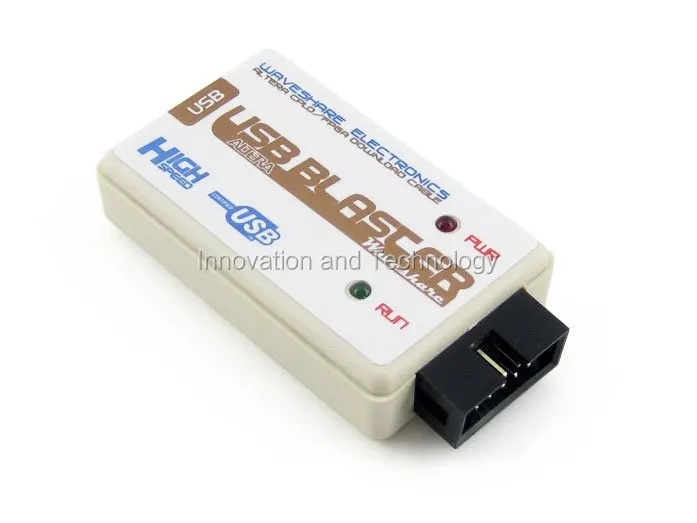

фотографии

СВЕТОДИОДНЫЙ ИНДИКАТОР Состояния

красный СВЕТОДИОД: индикатор питания
зеленый СВЕТОДИОД: индикатор сигнала, СВЕТОДИОД ГОРИТ во время загрузки/программирование

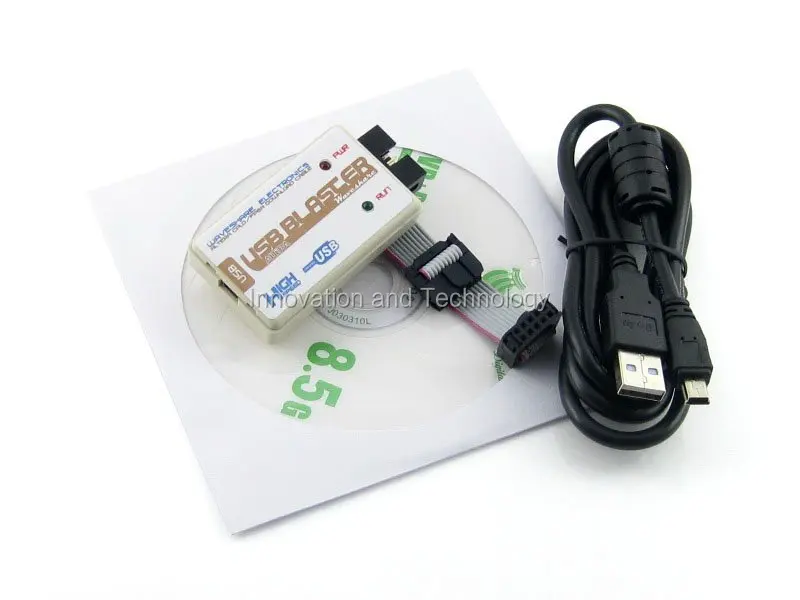

пакет Содержит

1. USB Blaster V2 × 1

2. USB Кабель × 1

3. 10-контактный кабель × 1

4. Руководство Пользователя CD × 1
