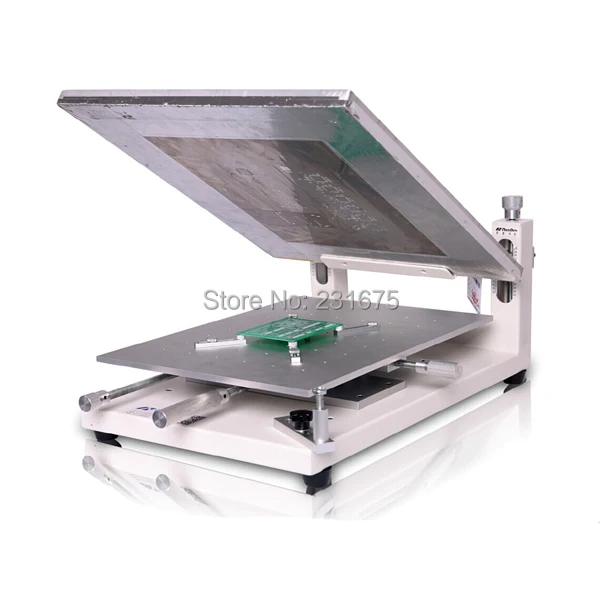

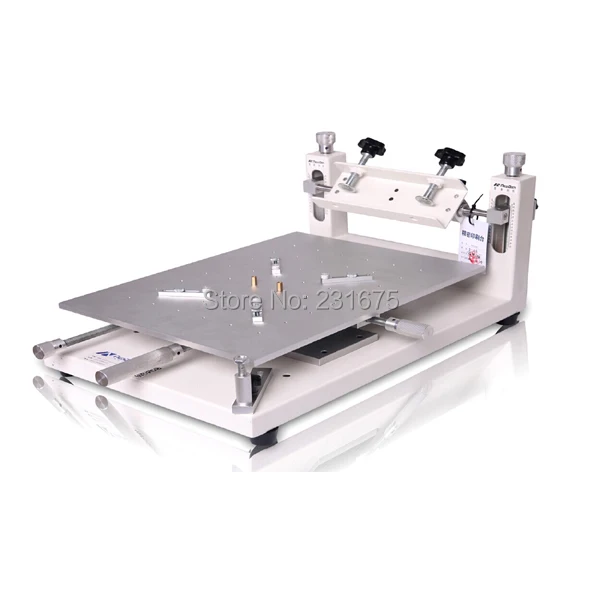

Высокоточный принтер (PM3040) паяльный SMT машина производитель Трафаретный |
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 0.94 руб. | 0.57 руб. | 0 руб. |
| Feb-18-2026 | 0.99 руб. | 0.63 руб. | 0 руб. |
| Jan-18-2026 | 0.51 руб. | 0.91 руб. | 0 руб. |
| Dec-18-2025 | 0.91 руб. | 0.87 руб. | 0 руб. |
| Nov-18-2025 | 0.11 руб. | 0.13 руб. | 0 руб. |
| Oct-18-2025 | 0.62 руб. | 0.15 руб. | 0 руб. |
| Sep-18-2025 | 0.6 руб. | 0.72 руб. | 0 руб. |
| Aug-18-2025 | 0.67 руб. | 0.27 руб. | 0 руб. |
| Jul-18-2025 | 0.25 руб. | 0.61 руб. | 0 руб. |
Описание товара
Высокая точность принтер:
Накрыть ступеньки дозированным количеством паяльной пасты с помощью паяльного принтера.
1. Особенности
A. Та же платформа, что и принтер, может быть выбрана, легко найти как одиночную, так и двойную стороны печатной платы, высокая гибкость обеспечивает высокую точность печати;
B. Стальной трафарет может быть повернут на 30 градусов максимум, и точность может быть сохранена на весь путь при повторных работах, может быть сопоставима с автоматической машиной;
C. Используя способ движения стального трафарета для регулировки наилучшего положения, сочетая с тонкой регулировкой оси X, оси Y для коррекции, удобной и эффективной;
D. Рама из утолщенного листового металла, тончайшего материала, хорошего качества с выдающейся прочностью; кронштейны с помощью болта бар для регулировки высоты, удобный для контроля толщины PCB;
2. Технические параметры
| Детали |
Neoden PM3040 |
| Размеры |
580 × 320 × 260 (мм) |
| Платформа Размеры |
300 × 400 (мм) |
| PCB Размеры |
250 × 300 (мм) |
| Шаблон Размеры |
370 × 470 (мм) |
| Скорость печати |
Трудоправовой контроль |
| PCB Толщина |
0 ~ 100 (мм) |
| PCB Диапазон настройки |
Передняя/боковая + 10 мм |
| Высота платформы |
180 (мм) |
| Точность повторяемости |
±0. 01 мм |
| Режим позиционирования |
Снаружи/Артикул отверстие |
| Тонкая настройка диапазона |
Ось Z ± 45 мм ось X ± 35 мм ось Y ± 45 мм |
| Вес |
14 кг |

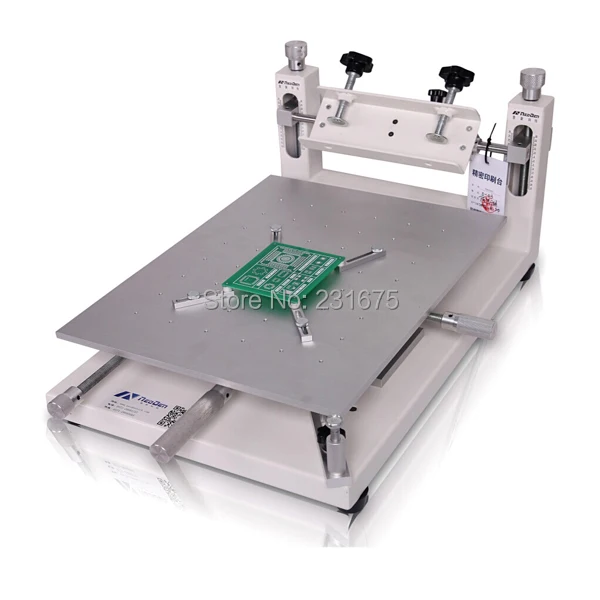

A: PCB позиционирования
Посмотрите положение между печатной платой и стальным трафаретом, найдите наиболее подходящее положение, чтобы найти печатную плату на платформе.
Предложение: приклейте немного двухсторонней клейкой ленты, чтобы приклеить PCB хорошо, если положение между PCB и стальным трафаретом подтверждено & rarr; Установите стальной трафарет на место размещения Рамы & rarr; вставьте больше двухсторонней клейкой ленты на обратной стороне печатной платы, чем стальной трафарет и rarr; затем нажмите Стальной Трафарет & rarr; Установите наполнитель в подходящем месте между Платформой и печатной платой & rarr; отрегулируйте расстояние между стальным Трафаретом И наполнителем до той же толщины, что и печатная плата (anastomose PCB и наполнитель), чтобы гарантировать, что печатная плата и наполнитель параллельны & rarr; порвите бумагу двусторонней клейкой ленты, которая Вставил предыдущий на печатную плату & rarr; закройте стальной трафарет до цемента печатной платы с наполнителем & rarr; Поднимите стальной Трафарет & rarr; печатная плата отделена от стального трафарета и вставьте вместе в наполнитель платформы & rarr; Узнайте применимое позиционирование штифта и установите их в блок фиксации (высота Позиционирование штифта не превышает толщину печатной платы) & rarr; плотно Зафиксируйте фиксационный блок на платформе После позиционирования штифта, установленного в фиксационный блок с креплением, управление позиционирования PCB почти закончено & rarr; Отрегулируйте лучшее положение между Платформой и печатной платой с помощью ручки регулировки оси X и оси Y Регулировки ручки.
B: печать на ткани
Выберите подходящее лезвие скребка (зависит от ширины печати) При печати Держите винты плотно на принтере (особенно обратите внимание на стальные трафареты), иначе это повлияет на точность печати. толщина паяльной пасты зависит от прочности печати, опытный и отличный оператор может достичь того же эффекта, что и автоматическая машина, это означает, что оператор один Важное значение для качества печати. вышеуказанный процесс является лучшим опытом, полученным от наших инженеров и клиентов во время практического использования, так как долгое время для вашей справки. пожалуйста, сообщите нам, если какой-либо лучший процесс и опыт для улучшения производительности, удобный для клиента высокая эффективность производства.
Спасибо за вашу любезную поддержку и внимание на NeoDen технологии и продукты.
NeoDen technology станет вашим лучшим партнером и поставщиком.
Tonny-neoden
