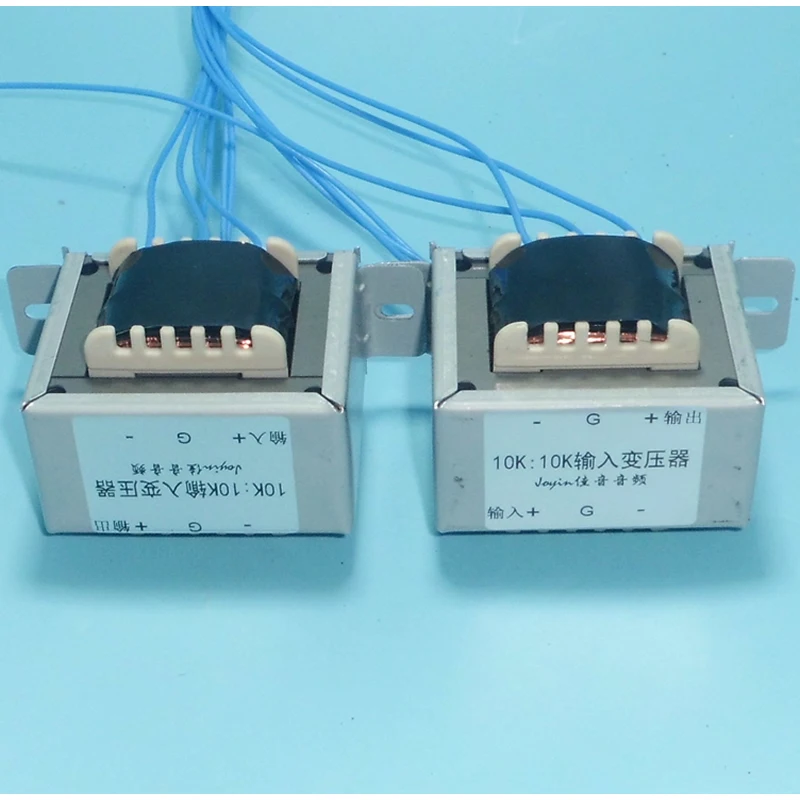

R17 Almighty 10K: 10K односторонний сбалансированный аудиотрансформатор XLR для
5 606,04 руб.
SBk-0.5KVA изоляционный трансформатор 500ва отличный трехфазный 380В 220В | Обустройство
20 900,95 руб.
PTC10 для использования аудио 10VA 2*110V 2*15V тороидальный трансформатор
561,18 руб.
Печатная плата сварочного аппарата обычно используемая в старых машинах NBC платы
YHDC PE4825D-M мощность 15VA входное напряжение 230В выход 18В Инкапсулированный
432,00 руб.
Однофазный регулятор напряжения TDGC2 5 ква Регулируемый преобразователь 220 В 5000 Вт
9 616,20 - 9 834,75 руб.
Бесплатная доставка ток на входе 30 А выход 1 в подвеска сплит-сердечник Датчик
YIYA Electrical Store
Магазина YIYA Electrical Store работает с 08.11.2013. его рейтинг составлет 94.71 баллов из 100. В избранное добавили 260 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 1887 наименований товаров, успешно доставлено 519 заказов. 170 покупателей оставили отзывы о продавце.
Характеристики

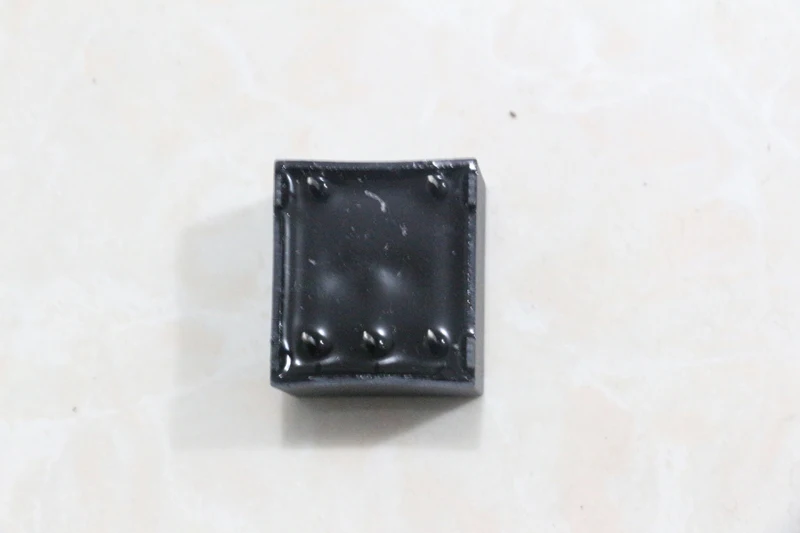

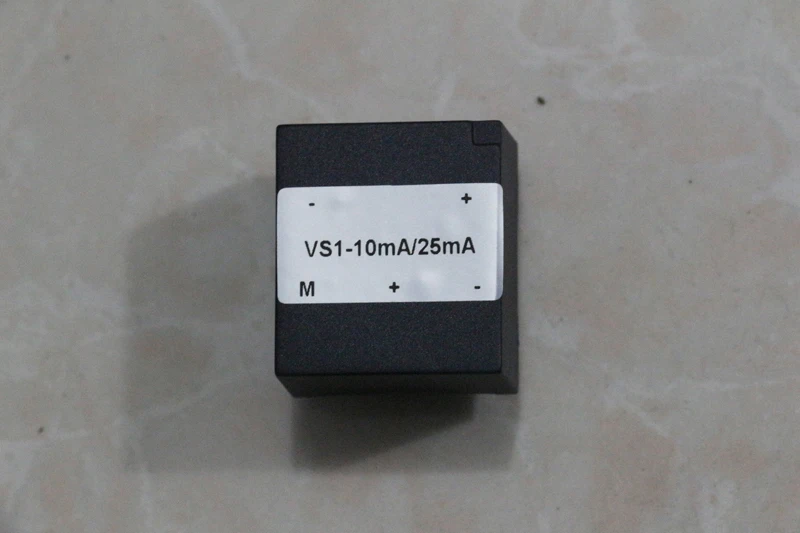

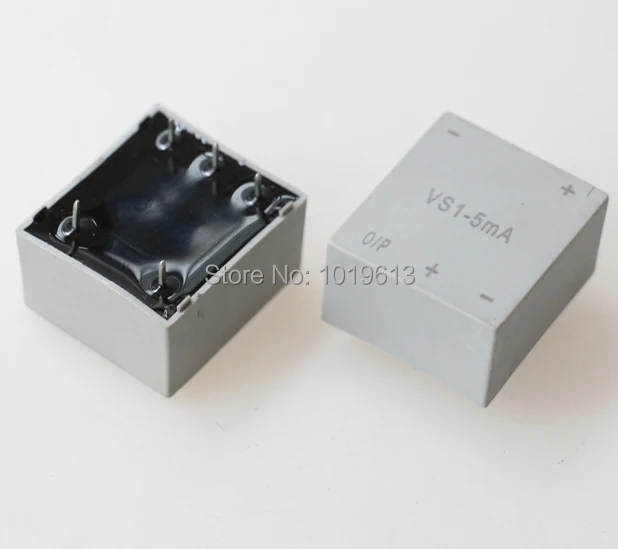

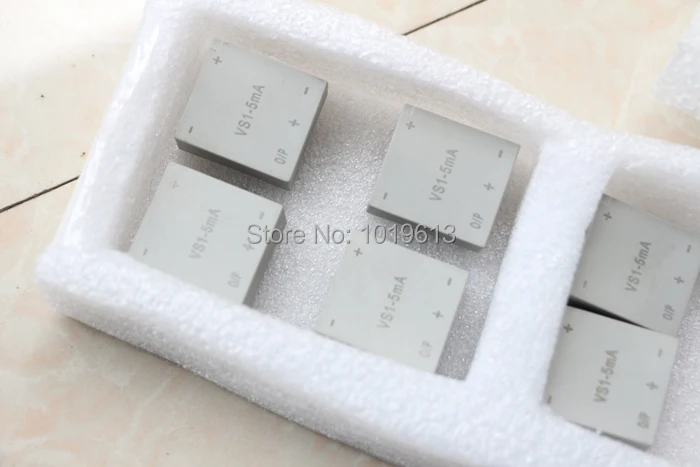

Датчик Холла серии VS1 датчик тока с эффектом холла преобразователь постоянного 3
История изменения цены
*Текущая стоимость 2 226,30 / набор уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 2649.35 руб. | 2781.80 руб. | 2715 руб. |
| Feb-18-2026 | 2627.42 руб. | 2758.32 руб. | 2692.5 руб. |
| Jan-18-2026 | 2204.82 руб. | 2314.82 руб. | 2259 руб. |
| Dec-18-2025 | 2582.25 руб. | 2711.46 руб. | 2646.5 руб. |
| Nov-18-2025 | 2248.1 руб. | 2360.59 руб. | 2304 руб. |
| Oct-18-2025 | 2538.41 руб. | 2665.85 руб. | 2601.5 руб. |
| Sep-18-2025 | 2515.65 руб. | 2641.96 руб. | 2578 руб. |
| Aug-18-2025 | 2493.41 руб. | 2618.61 руб. | 2555.5 руб. |
| Jul-18-2025 | 2471.43 руб. | 2595.67 руб. | 2533 руб. |
Описание товара
Характеристики продукта:
Датчик напряжения токового режима серии VS1-это устройство, основанное на принципе эффекта холла,
С гальванической изоляцией между первичной и вторичной цепью. Он обеспечивает точное электронное Измерение постоянного тока переменного тока
Или импульсными токами.
Электрические данные
(Ta = 25 ±5, RL = 2KΩ, CL = 10000 ПФ)
|
Тип |
VS1-5mA |
VS1-10mA |
Блок |
|
Номинальный ток (Ipn) |
5 |
10 |
Ма |
|
Диапазон измерения (Ip) |
7 |
14 |
Ма |
|
Коэффициент разворотов (Np/Ns) |
5000:1000 |
2500:1000 |
Т |
|
Первичный катушечный резистор |
650 |
200 |
Ω |
|
Сопротивление вторичной катушки |
110 |
110 |
Ω |
|
Измерительный резистор |
100 ~ 350 |
100 ~ 190 |
Ω |
|
Номинальная мощность |
25 |
25 |
Ма |
|
Напряжение питания |
± 12,± 15 |
В |
|
|
Потребляемая мощность |
≤ 20 + IpX(Np/Ns) |
Ма |
|
|
Смещенный ток |
@ Ip = 0 ± 0,2 |
Ма |
|
|
Смещенный дрейф |
@ -40 ~ + 85 ≤ ± 0,5 |
Ма |
|
|
Линейность |
@ Ip = 0-± Ipn ≤ 0,2 |
% FS |
|
|
Время отклика |
≤ 40 |
МКС |
|
|
Гальваническая изоляция |
@ 50 Гц, переменный ток, 1 мин 2,5 |
Кв |
|
Приложения
· Приводы Переменной скорости переменного тока
· Статические преобразователи для приводов постоянного тока
· Приложения для поставки батарей
· Источники бесперебойного питания (UPS)
· Источники питания с переключаемым режимом (SMPS)
· Источники питания для сварочных работ
Механические Размеры (только для справки)
Примечания:
1. Все размеры указаны в мм.
2. Общий допуск ± 1 мм
Инструкции по применению
1. Точность датчика будет наилучшим, когда ток проходит через резистор R1 и становится номинальным первичным током, и поэтому ток, который будет измеряться датчиком, должен соответствовать первичному току 10 мА.
2. Например, VIN = 250 В, VIN = 250 в:
(Точность) = ± 0.8% вина (@ Ta = + 25) а) R1 = 25KΩ/10 Вт, IP = 10 мА
(Точность) = ± 1.6% вина (@ Ta = + 25) b) R1 = 50KΩ/5 Вт, IP = 5 мА
3. Учитывая сопротивление первичной катушки (по сравнению с R1 и максимально низкую разницу температур) и электрическую изоляцию в диапазоне измерений (рекомендуется), этот датчик подходит для измерения напряжения.
Стандарты
· UL94-V0.
· EN60947-1:2004
· IEC60950-1:2001
· EN50178:1998
· SJ 20790-2000
Общая Дата
|
|
Ценность |
Блок |
|
Рабочая температура (TA) |
От-40 до + 85 |
|
|
Температура хранения (TS) |
От-40 до + 125 |
|
|
Масса (приблизительно) (м) |
43 |
Г |
