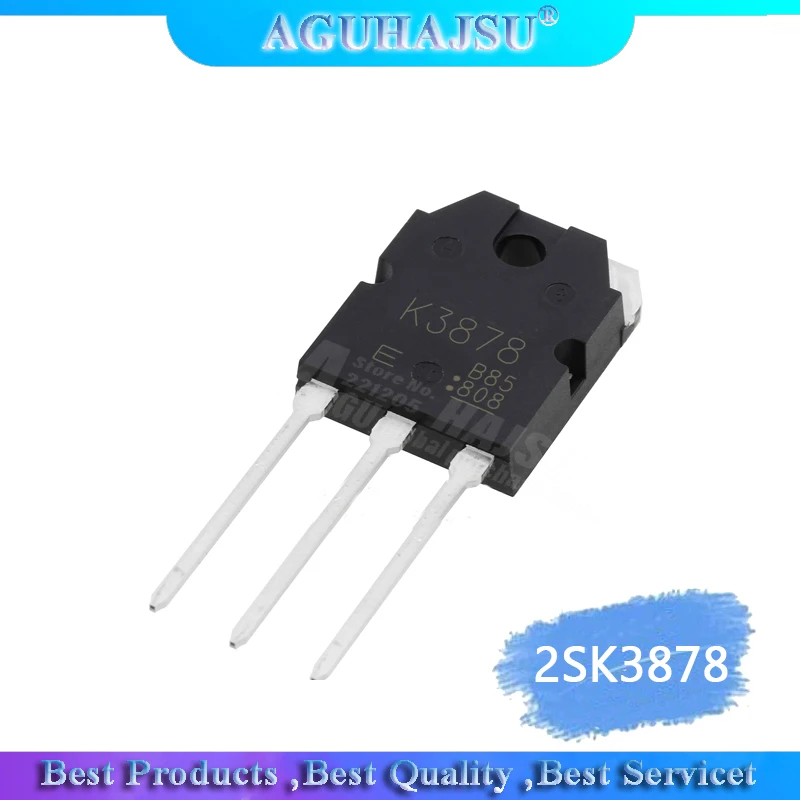

5 шт. 2SK3878 K3878 TO 247 3P MOS FET транзистор новый оригинал| |
139,14 руб.
Новое поступление

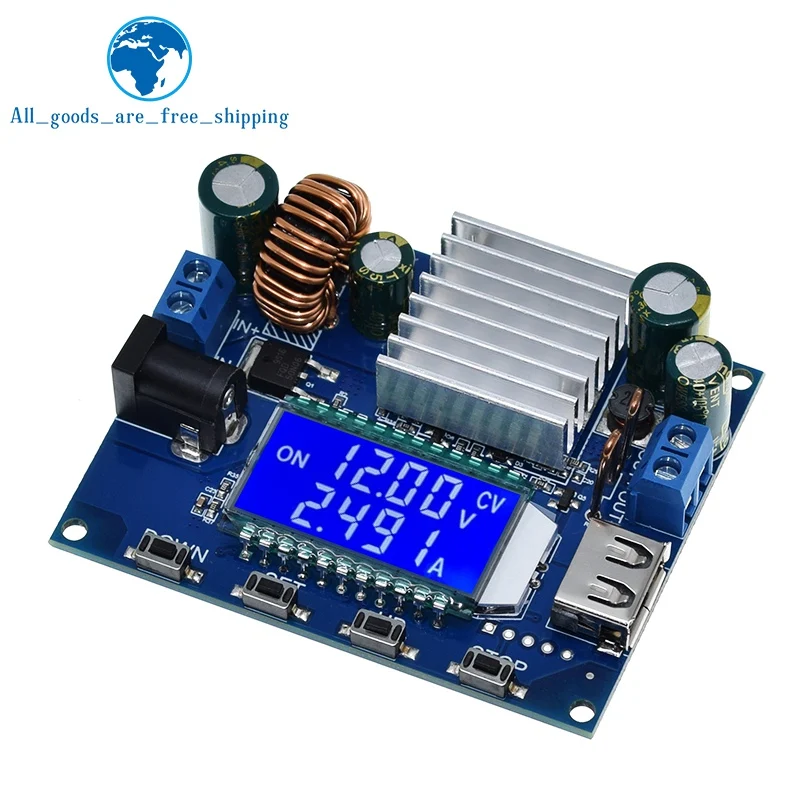

Регулируемый Модуль питания постоянного тока SK35L 0 6 30 в 4 а 35 Вт 5 9 12 В 24 Boost/Buck CC CV
586,18 руб.
10 шт HT 12E HT12E кодировщик IC пульт дистанционного управления|controller control|control remote |
517,35 руб.
5шт./лот 36pins U2 USB зарядное устройство ic для iphone 5 5G без зарядки Чип Решения 1608A 1608A1|ics
921,46 руб.

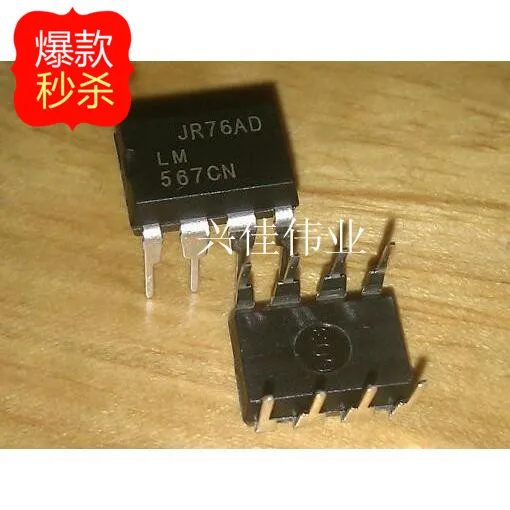

10 шт. Новый LM567 LM567CN DIP 8 интерфейс Телеком/декодер голоса линия футов|Интегральные
199,84 руб.
Плата цифрового усилителя мощности 5 В 2 канала 3 Вт 1 шт.|audio amplifier board|volume controlcontrol
82,15 руб.
SunFounder DIY 4 DOF набор роботов для обучения Sloth робота Arduino Nano DIY|kit for arduino|kit kitskit diy |
3 551,89 руб.
10 шт. HEF4069UBP HEF4069 DIP14 новый и IC|Интегральные схемы| |
202,06 руб.
Tonifishi D automatic Store
Магазина Tonifishi D automatic Store работает с 27.07.2013. его рейтинг составлет 91.12 баллов из 100. В избранное добавили 8463 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 3288 наименований товаров, успешно доставлено 7994 заказов. 991 покупателей оставили отзывы о продавце.
Характеристики

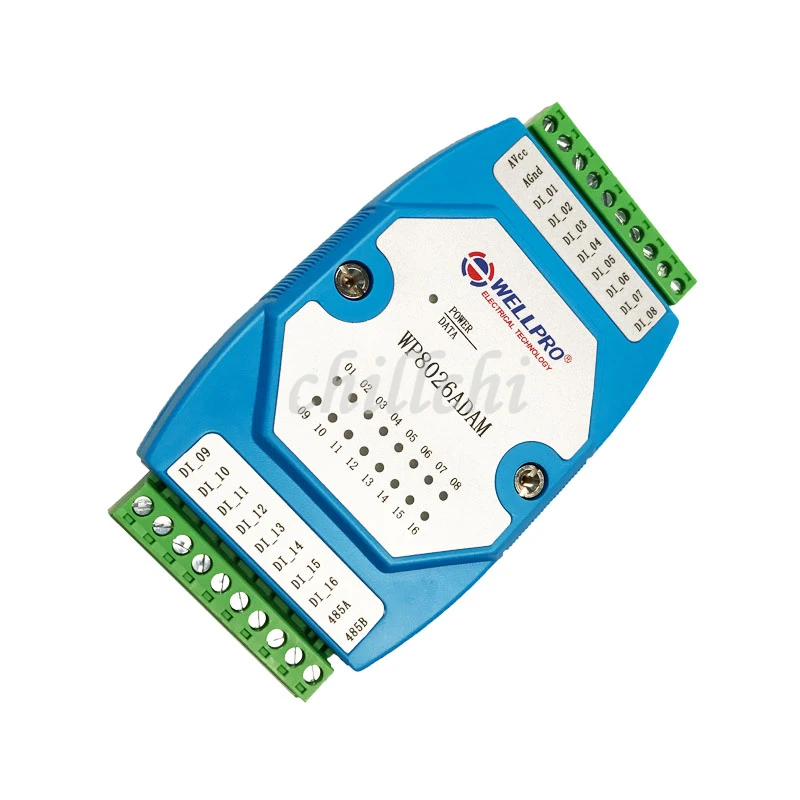

Цифровой входной модуль переключатель изолированный 16 DI RS485 MODBUS communications|communication
История изменения цены
*Текущая стоимость 2 159,70 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-05-2026 | 2742.53 руб. | 2797.12 руб. | 2769.5 руб. |
| Feb-05-2026 | 2224.84 руб. | 2268.34 руб. | 2246 руб. |
| Jan-05-2026 | 2699.75 руб. | 2753.31 руб. | 2726 руб. |
| Dec-05-2025 | 2677.60 руб. | 2731.28 руб. | 2704 руб. |
| Nov-05-2025 | 2137.33 руб. | 2180.24 руб. | 2158.5 руб. |
| Oct-05-2025 | 2634.96 руб. | 2687.60 руб. | 2660.5 руб. |
| Sep-05-2025 | 2612.5 руб. | 2664.11 руб. | 2638 руб. |
| Aug-05-2025 | 2591.67 руб. | 2643.80 руб. | 2617 руб. |
Описание товара
I. Обзор продукта
l 16Опто-изолированные Цифровые входы
l Использование RS485 MODBUS RTU стандартной связи, сети и конфигурации программного обеспечения может быть, PLC, промышленный сенсорный экран, и т. Д.
l С индикатором состояния связи и ввода
l Коммуникационная цепь lightning, защита от помех
l Получение сигнала и контроль могут быть широко использованы в промышленных полевых устройствах
l Нормальное использование трехлетней гарантии
Во-вторых, основные параметры
l 16 каналов цифрового ввода (активный низкий)
l Диапазон рабочих температур-20 ~ 70
l Внешний источник питания DC 9 V ~ 30 V/2 W
l 1500VDC защита изоляции

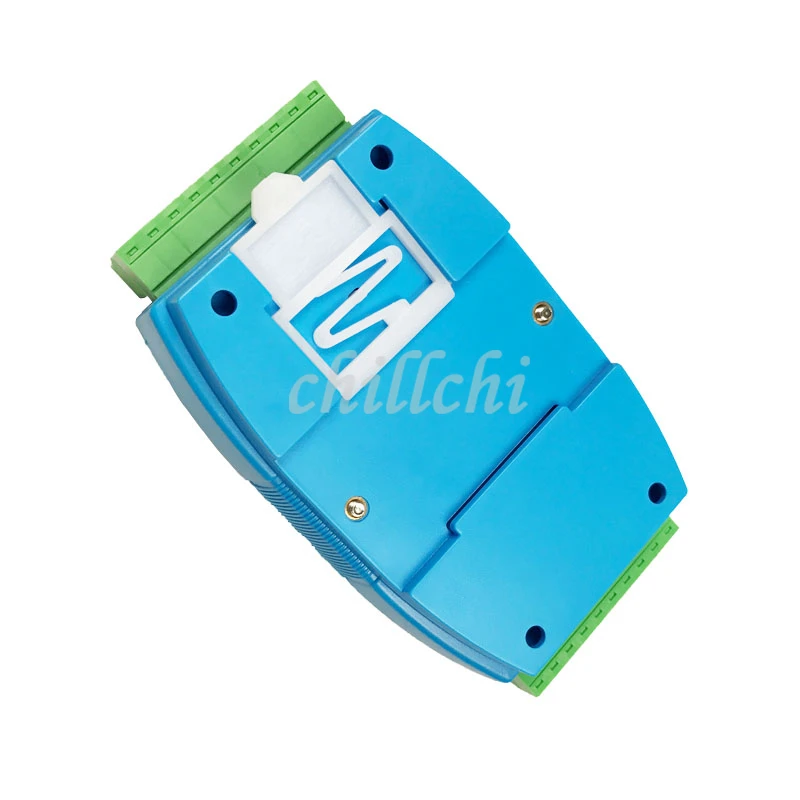

l Стандартная Монтажная рейка DIN или винтовое крепление
l Размеры 125 × 73 × 35 мм
В-третьих, определение интерфейса
AVcc | Положительный терминал внешнего ввода питания |
AGnd | Отрицательный внешний входной разъем питания |
DI_01 | Первые цифровые входы |
DI_02 | Первые два цифровых входа |
DI_03 | Первые три цифровых входа |
DI_04 | 4 цифровых входа |
DI_05 | 5 цифровых входов |
DI_06 | 6 цифровых входов |
DI_07 | Первые семь цифровых входов |
DI_08 | Первые восемь цифровых входов |
DI_09 | Первые девять цифровых входов |
DI_10 | Первые 10 цифровых входов |
DI_11 | 11 цифровых входов |
DI_12 | 12 цифровых входов |
DI_13 | Первые 13 цифровых входов |
DI_14 | 14 цифровых входов |
DI_15 | 15 цифровых входов |
DI_16 | 16 цифровых входов |
485A | RS485Сигнал A + |
485B | RS485Сигнал B- |

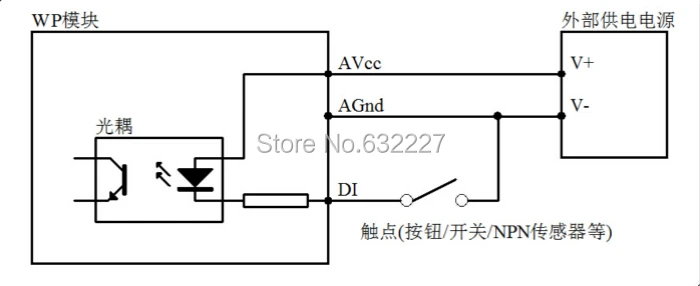

В-четвертых, схема применения цифрового ввода
Пять, инструкции по коммуникациям
1,Параметры связи (заводские по умолчанию): 9600, N, 8,1
Параметры | Описание |
9600 | Скорость передачи данных |
N (Нет паритета) | Паритет бит |
8 | Бит данных |
1 | Стоп-Биты |
2, Команда сбора цифрового входного сигнала:
Отправка: 01 02 00 00 00 10 79 C6 (корпус/16 шестигранный)
Данные | Байт | Описание данных | Примечания |
01 | 1 | Адрес модуля | Диапазон адресов 01-FE |
02 | 1 | Функциональный код | 02Считывание входных бит |
0000 | 2 | Введите адрес (1 тип) | 0000-Исходный адрес входного бит |
0010 | 2 | Длина входного бит для чтения | 0010-Чтение 16 входных бит |
79C6 | 2 | CRCКонтрольная сумма | Все данные перед CRC |
Получить:01 02 02 21 A0 A1 90(Пример/16 шестигранных)
Данные | Байт | Описание данных | Примечания |
01 | 1 | Адрес модуля | Диапазон адресов 01-FE |
02 | 1 | Функциональный код | 02Считывание входных бит |
02 | 1 | Байт | 02Чтение двух байтов в длину |
21A0 | 2 | Чтение данных | 21A0-Считывает статус входного бит |
A190 | 2 | CRCКонтрольная сумма | Все данные перед CRC |
Считывание данных «21», преобразуется в бинарный номер «00100001», слева направо соответствует состоянии 8 цифровых входных сигналов DI_08-DI_01, данные читаются «A0», преобразовано в 2 в номер системы «10100000», слева направо, соответственно, 8 цифровых входных сигналов DI_16-DI_09, Что DI_16, DI_14, DI_06, DI_01 вход, нет входов других каналов
3,Команда настройки Адреса модуля:
Отправка: 0006006400010804 (чехол/16 шестигранный)
Данные | Байт | Описание данных | Примечания |
00 | 1 | Адрес модуля | 00-Оптовый адрес |
06 | 1 | Функциональный код | 06-Запись одного регистратора |
0064 | 2 | Зарегистрированный адрес (4x тип) | 0064-Изменить адрес модуля |
0001 | 2 | Запись данных | Настройка модуля новый адрес, диапазон 0001-00FE |
0804 | 2 | CRCКонтрольная сумма | Все данные перед CRC |
Получение: 0006006400010804 (корпус/16 шестигранный)
Команда сказала, что директива, выпущенная к модулю, новый адрес модуля установлен в 01, эта настройка может сохранить потерю мощности; по умолчанию адрес модуля 01, при необходимости использования нескольких модулей каждый модуль может обратиться к индивидуальным настройкам, так как используются массовые адреса, Таким образом, настройка требует 485 сети может иметь только один модуль, в противном случае он будет создавать 485 сетевых адресов всех модулей настроены на тот же адрес, пожалуйста, используйте эту инструкцию с осторожностью; когда модуль получает правильный после команды, Сделайте соответствующее действие на основе команды и команды ответа, отправленной обратно на хост, что указывает на успешную коммуникацию
4Команды настройки параметров связи:
Отправка: 0106006500021814 (чехол/16 шестигранный)
Данные | Байт | Описание данных | Примечания |
01 | 1 | Адрес модуля | Диапазон адресов 01-FE |
06 | 1 | Функциональный код | 06-Запись одного регистратора |
0065 | 2 | Зарегистрированный адрес (4x тип) | 0065-Измените параметры связи |
0002 | 2 | Запись данных | 0001-Установите параметры связи 4800, N (без паритета), 8,1 0002-Установите параметры связи 9600, N (без паритета), 8,1 |
