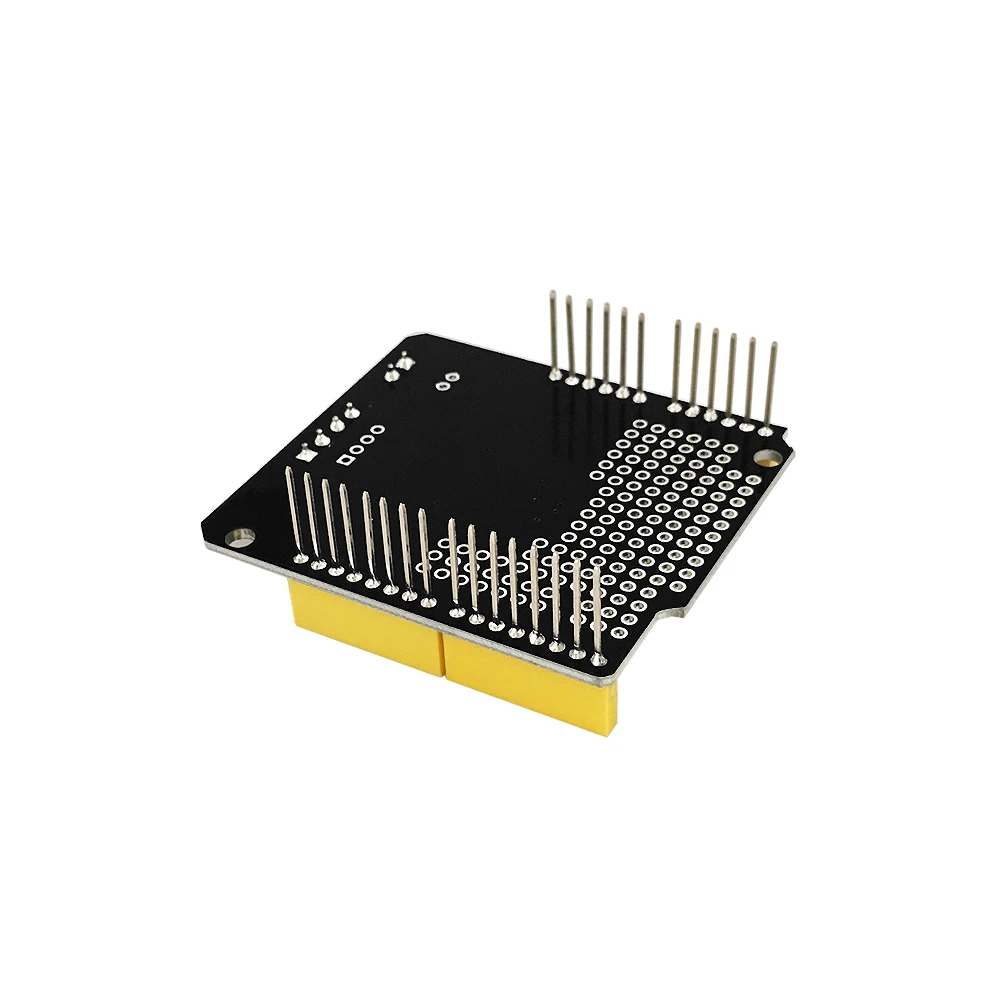

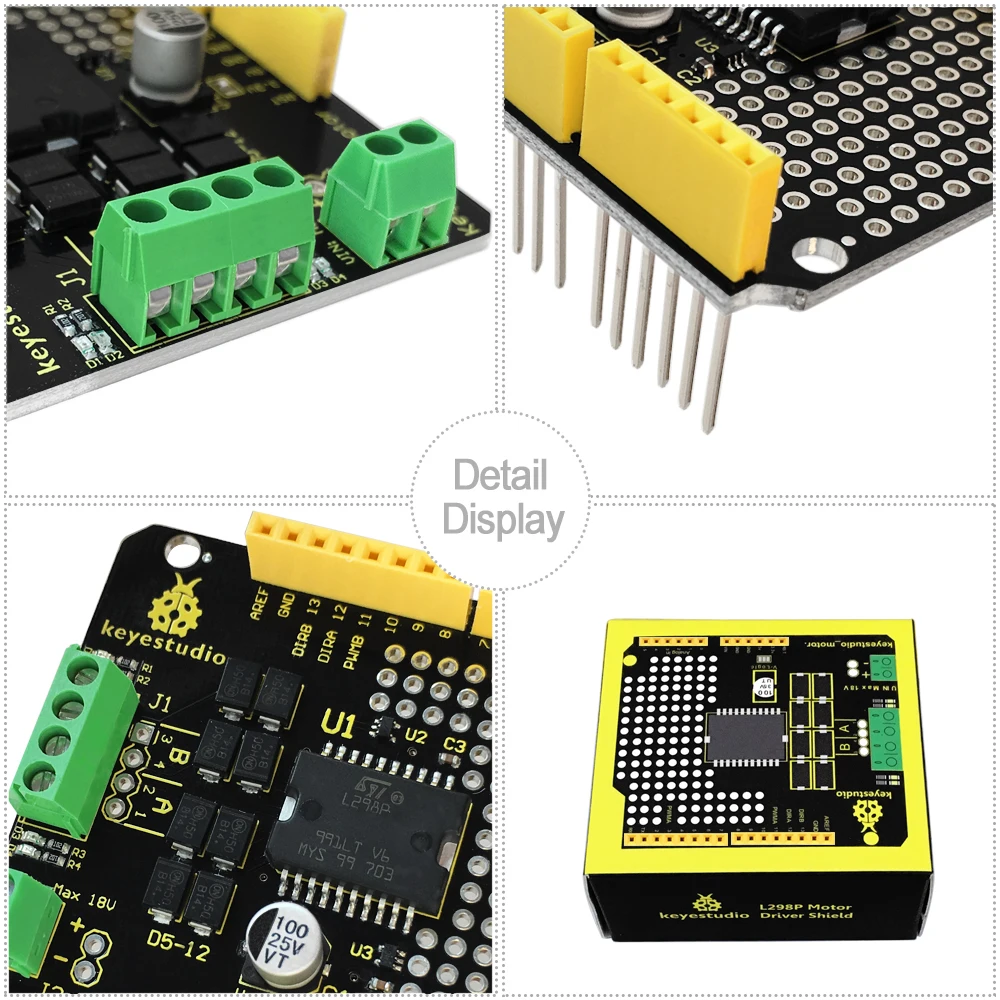

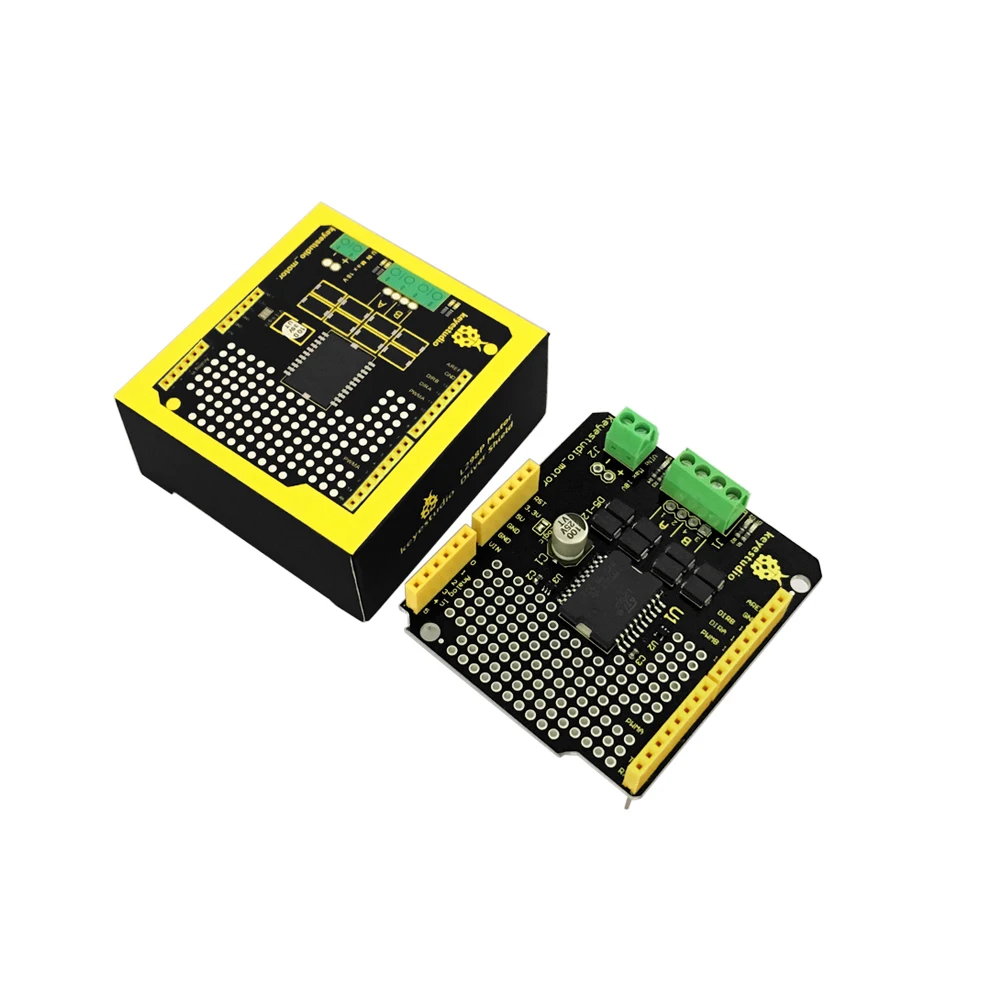

Keyestudio L298P щит/2 А модуль привода с двойным двигателем высокой частоты для arduino|arduino

---

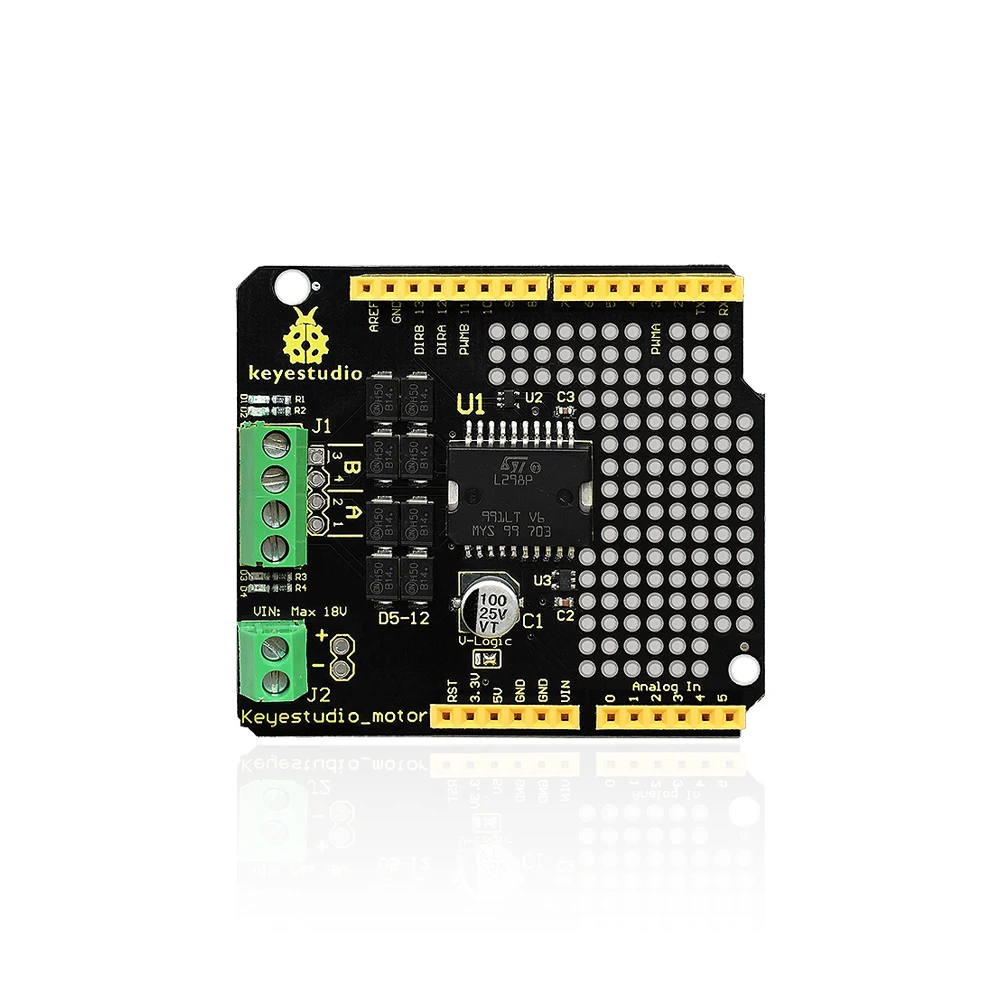

Введение L298P щит драйвер двигателя постоянного тока принимает чип драйвера L298P, который предназначен исключительно для мощного двигателя. Он может управлять 2 двигателями постоянного тока непосредственно с током привода, достигающим 2А. Мотор выход оснащен восемь высокоскоростной диод Шоттки в качестве средства защиты. Этот драйвер имеет аккуратный макет цепи и связанные компоненты, кроме того, Многослойная конструкция позволяет подключать его непосредственно к Aduino. L298P щит драйвер двигателя постоянного тока поддерживает режим PWM. Двигатель может питаться через вход Aduino VIN или вход терминала на драйвере, которые переключаются перемычкой.   Параметры

• Входное напряжение логической части: VD: 5 В
• Входное напряжение для приводной части VS: вход VIN 6,5 ~ 12 В, вход PWRIN 4,8 ~ 24 В
• Рабочий ток логической части МКС: ≤ 36 мА
• Рабочий ток управляющей части: ≤ 2 А
• Максимальная мощность рассеивания: 25 Вт (T = 75 °C)
• Уровень входного сигнала управления:
• Высокий уровень: 2,3 V ≤ Vin ≤ 5V
• Низкий уровень:-0,3 V ≤ Vin ≤ 1,5 V
• Рабочая температура: -25 °C ~ + 130 °C
• Форма драйвера: двухмощное движение по мосту H

Образец товара: Int E1 = 5; Int M1 = 4; Int E2 = 6; Int M2 = 7; Настройка пустоты () { PinMode (M1, выход); PinMode (м2, выход); } Долл. США Пустая петля () { Int соотношение цена/качество; Для (значение = 0; Значение <= 255; Значение + = 5) { DigitalWrite (M1,HIGH); DigitalWrite (M2, HIGH); Аналог (E1, значение); /регулирование скорости ШИМ Аналог (E2, значение); /регулирование скорости ШИМ Задержка (30); } Долл. США }
