Подходит для Intel®RAID expander RES2CV240 и RES2CV360 руководство пользователя оборудования

Документ

Тип содержимого, установка и настройка

Артикул ID000007266

Последняя дата проверки 12 февраля 2020

В этой работе Intel®Серверная система R2216GZ4GC RES2CV240 24 порта SAS расширитель карты инструкции по установке и спецификации, и Intel®Серверная система RES2CV360 36 порт SAS расширитель карты ..

Для того, чтобы использовать более восьми большой 2,5-дюймовый жесткий диск для хранения конфигурации, система может быть настроен для за накопителей компоненты во внутреннюю загрузка SAS карты расширения, как показано на рисунке ниже. Выбор расширителя SAS зависит от требуемой конфигурации контроллера SAS.

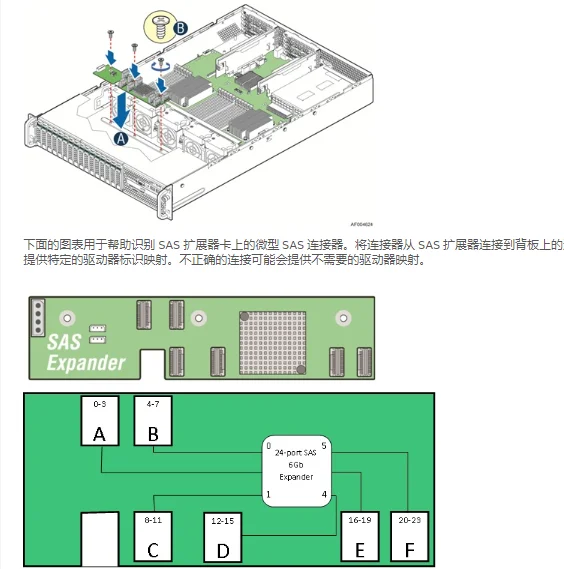

Таблица ниже, чтобы помочь определить SAS expander mini коннектор SAS на карте. Подключите коннектор от SAS extender к коннектору на задней панели, так как каждый соединитель перед программированием на фабрике, чтобы обеспечить определенный идентификационный диск. Неправильное подключение может обеспечить отсутствие необходимости в сопоставлении дисков.

Расширительная карта SAS на каждом соединителе может использоваться как «кабель (контроллер SAS к расширителю SAS)» или «кабель» (расширитель SAS к разъему типа hot plug back). Но, для непрерывного сопоставления дисков (от 0 до 16 или 0-24), При использовании широкая поддержка 8 порт 6 ГБ SAS/SAS RAID-контроллер и использование встроенных SCU портов, проводка кабеля будет отличаться.

С широким 8 портами, поддержка 6 Gb SAS/SAS RAID контроллера проводки кабеля
Для обеспечения широкого использования 8 с портом карты расширителя SAS (6 Gb SAS/SAS RAID controller) на непрерывном сопоставлении дисков кабельная система должна в соответствии со следующими способами:

• От расширителя SAS до обратного кабеля с горячей вилкой должны быть подключены последовательно: A - D (конфигурация 16 дисков) и-f (подходит для конфигурации 24 дисков).
• Кабель контроллера SAS может быть подключен к SAS для расширения остальных разъемов на карте.

Использование встроенного кабеля SCU port routing
Примечание: При использовании любого из 3 Gb SAS/SAS RAID контроллера, приложение также может быть следующим.

Для хранения конфигурации хранения и внутренней загрузки твердотельного диска в качестве загрузочного устройства используются только жесткие диски до 16 или 24, система должна быть настроена следующим образом, для обеспечения непрерывного сопоставления дисков (0-16 или 0-24) :

• Должна быть по крайней мере одна внутренняя загрузка твердотельного диска устройства подключена к контроллеру AHCI (SATA_0 или серверной материнской плате SATA_1), и он используется в качестве загрузочного устройства.
• От расширителя SAS до обратного кабеля с горячей вилкой должны быть подключены последовательно: конфигурация привода B - E (16), B - G для конфигурации привода 24.
• Разъем SCU_0 или SAS/SAS RAID 3g (0-3) для подключения к горячей вилке на задней части первого мини-коннектор SAS.
• SCU_1 или SAS/SAS RAID 3g (от 4 до 7) коннектор-удлинитель для карты SAS на кабеле.

Для жестких дисков будет использоваться для управления конфигурацией хранения оборудования, система должна быть в соответствии с кабельным соединением в форме следующего, чтобы убедиться, что найти загрузочное устройство и непрерывное сопоставление дисков (от 0 до 16 или 0-24) :

• Серверная материнская плата SCU_0 (0-3) разъем подключен к горячей вилке на задней части первого мини-коннектор SAS.
• Серверная материнская плата SCU_1 (от 4 до 7) разъем-это 24 порта или 36 SAS Connector_A расширительные карты.
• От SAS expander До hot plug back в последовательности кабеля должны быть подключены к 24 портовой расширительной карте B, F и 36 B port extender card - G.
