(2 шт./лот) SA818 V 134 ~ 174 МГц (УКВ) 500 выходная мощность 1W 3 5 км RDA1846S чип иди и болтай Walkie
История изменения цены
*Текущая стоимость 1 222,14 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-06-2026 | 1454.61 руб. | 1527.53 руб. | 1490.5 руб. |
| Mar-06-2026 | 1442.49 руб. | 1514.79 руб. | 1478 руб. |
| Feb-06-2026 | 1210.52 руб. | 1271.47 руб. | 1240.5 руб. |
| Jan-06-2026 | 1418.72 руб. | 1489.73 руб. | 1453.5 руб. |
| Dec-06-2025 | 1234.35 руб. | 1296.89 руб. | 1265 руб. |
| Nov-06-2025 | 1393.28 руб. | 1463.14 руб. | 1428 руб. |
| Oct-06-2025 | 1381.83 руб. | 1450.20 руб. | 1415.5 руб. |
| Sep-06-2025 | 1369.59 руб. | 1437.77 руб. | 1403 руб. |
| Aug-06-2025 | 1356.88 руб. | 1424.42 руб. | 1390 руб. |
Описание товара

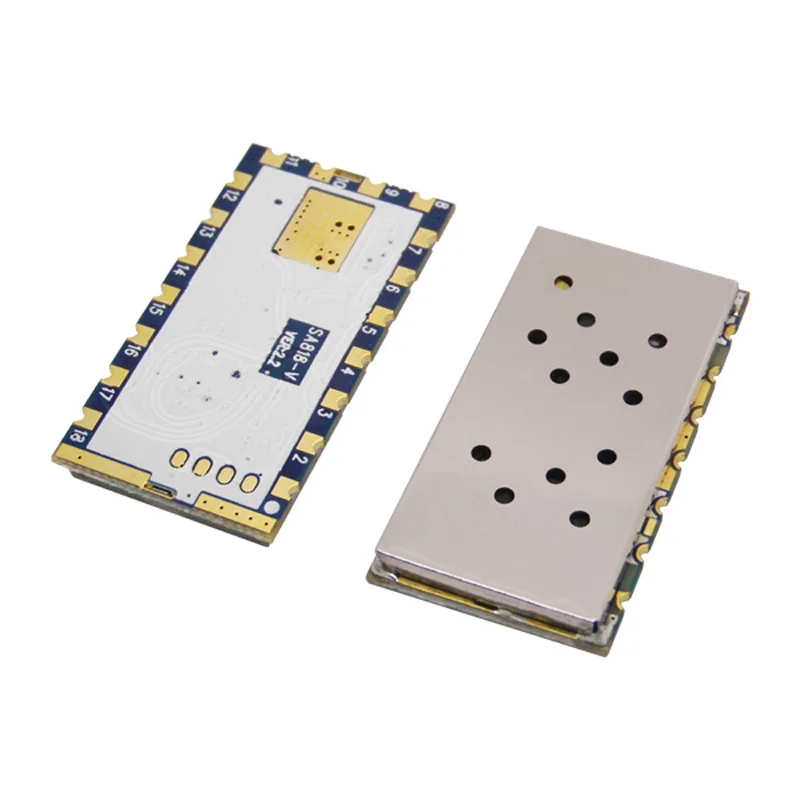

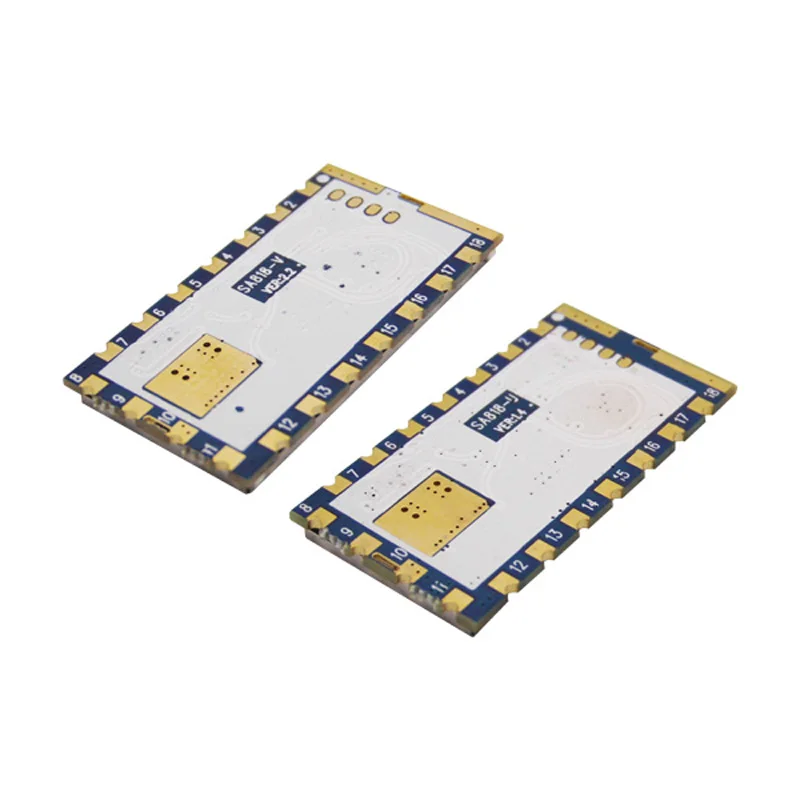

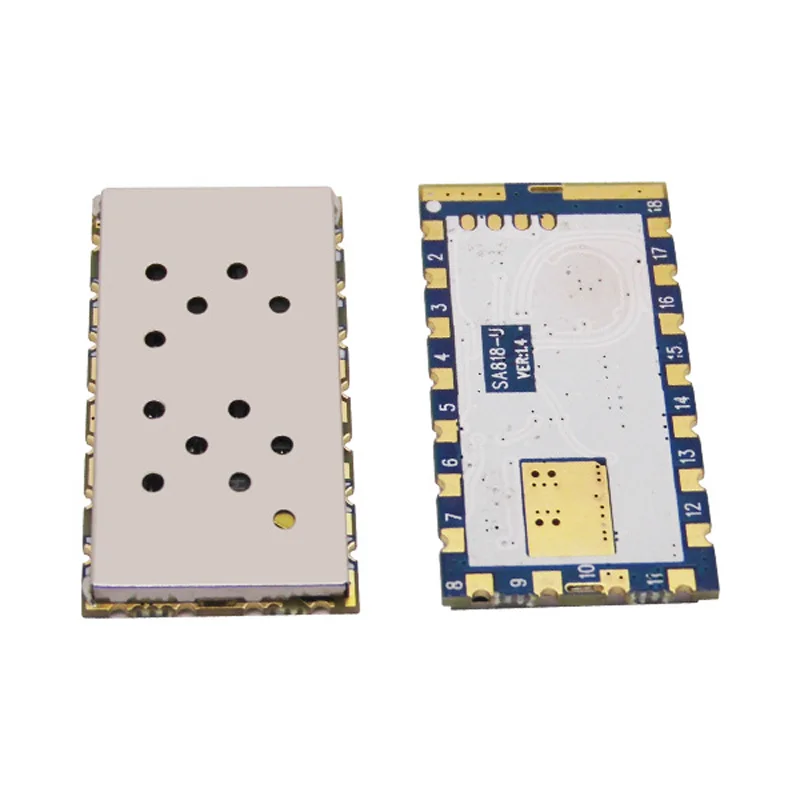

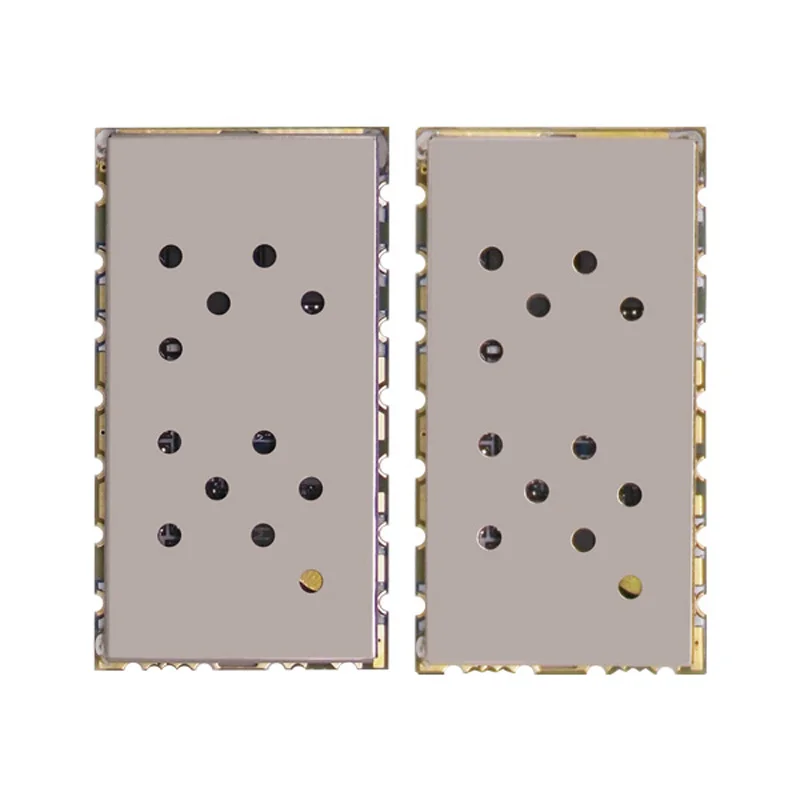

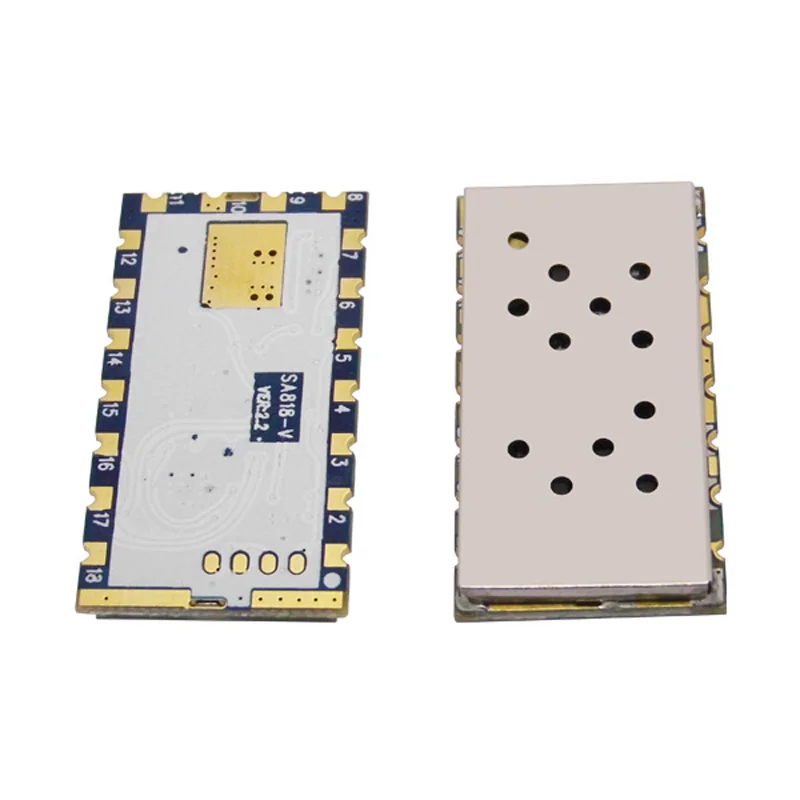

(2 шт./лот) SA818 | Встроенный высокоинтегрированный модуль Walkie Talkie UHF 400-480 МГц или VHF 134 ~ 174 МГц
2 шт. *SA818-V: VHF band,134-174 МГц
Если вам нужна SA818-U,SA818-U: u-образный ремешок,400-480 МГц, пожалуйста, оставьте нам массаж.
SA818Это недорогой и высокопроизводительный интегрированный модуль walkie talkie. Этот модуль 2-го поколения модуля walkie talkie и модернизированная версия SA808.SA818 поставляется со встроенным высокопроизводительным микроконтроллером, узким диапазоном радиочастотного трансивера и стандартным интерфейсом UART. Он прост в использовании. Пользователям нужно только добавить внешний аудио усилитель, микрофон и динамик, затем он становится профессиональной рация с выходом 1 Вт. (На открытой местности), он может легко достичь 3,5-5 км дальность связи. Благодаря упрощенному интерфейсу и сверхмалому размеру этот модуль широко используется в различных приложениях и удобно встроен в различные портативные устройства.
Есть два диапазона частот SA818: SA818-U и SA818-V. Разница только в частотном диапазоне. Другие одинаковые, включая размер модуля, интерфейс, протокол программного обеспечения и т. д. Диапазоны частот двух модулей:
SA818-U: U band, 400-480 МГц
SA818-V: полоса V, 134-174 МГц
Технические характеристики:
Особенности
- Диапазон частот:SA818-U: 400 ~ 480 МГц (UHF) SA818-V : 134 ~ 174 МГц (VHF)
- Частота Tx и Rx, Tx andRxCTCSS,CDCSS можно установить отдельно.
- Ширина ремешка: 12,5/25 кГц
- Выходная мощность до 1 Вт
- Дальность передачи до 3,5 до 5 kminopen зона
- Чувствительность: - 124 дБм
- Маленький размер
- Встроенный EEPROM, данные остаются неизменными даже выключены
- 38 CTCSS
- 166 CDCSS
- 8 уровень шумоподавления
- 8 регулируемой громкостью
- Высокая/низкая мощность опционально (500 МВт)-1 Вт
- Широкий диапазон рабочего напряжения 3,3 до 5,5 V
- 1 ppm KDS TCXO кристалл
- Маленькая портативная рация
- Невидимый Интерком система
- Спортивные товары
- Здание сообщества системы безопасности
- Аудио системы видеонаблюдения

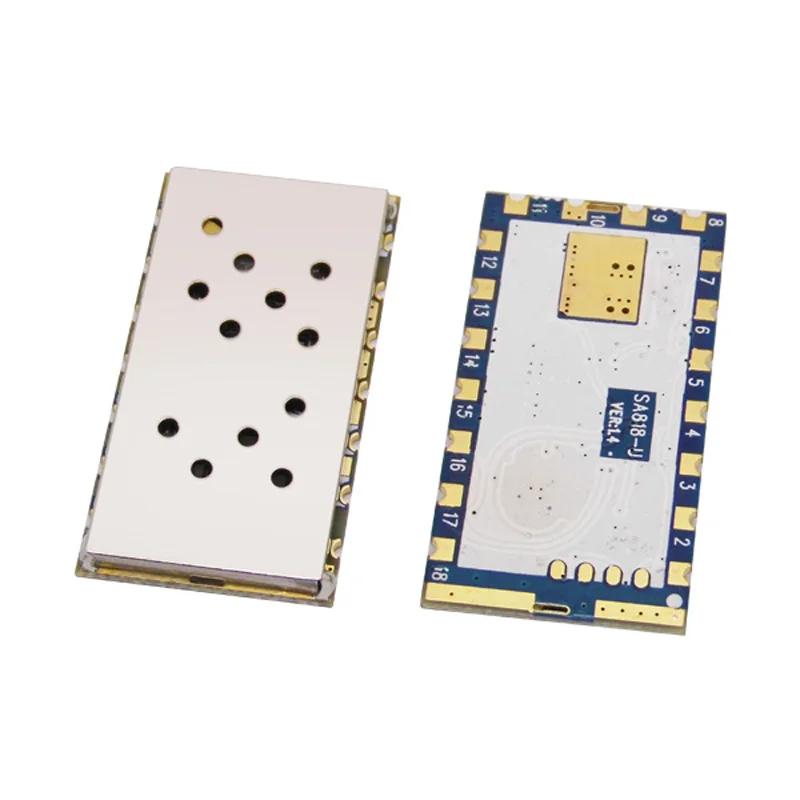

Примечание: SA818-U такой же внешний вид, как SA818-V, только две разных версии в соответствии с частотным диапазоном.
Демонстрация товара
Внутренний блок-схема
Схема
Определение типа
Pin нет. | Именной | I/O состоянии | Описание продукта: |
1 | Аудио на | O | Подключен к аудиоусилителю мощности. Когда модуль работает, он может автоматически управлять дополнительным аудио усилителем, он будет выводить низкий уровень, чтобы включить усилитель и высокий уровень, чтобы выключить усилитель. |
2 | NC | Не connceted | |
3 | AF_OUT | Аудио выход | |
4 | NC | Не connceted | |
5 | PTT | Я | Модуль ввода, передачи/приема управления, "0" заставить модуль войти в штат Техас; И "1" в состояние Rx |
6 | Зарядное устройство PD | Я | Управление отключением питания, "0" для режима отключения питания; "1" для нормальной работы |
7 | H/L | Я | Высокая/низкая выходная мощность управления; Оставить открытым для высокой выходной мощности, низкий уровень до низкой выходной мощности. (Пожалуйста, обратите внимание: Этот pin не может быть подключен к VDD или высокий уровень cmos выход) |
8 | VDD | Подключите питание положительный | |
9 | GND | Заземления | |
10 | GND | Заземления | |
11 | NC | Не connceted | |
12 | Муравей | Подключите 50 Ом антенна | |
13,14,15 | NC | Не connceted | |
16 | RXD | Я | RXD модуля и подключение к внешнему TXD |
17 | ТСД | O | TXD модуля и подключение к внешнему RXD |
18 | MIC_IN | Микрофон или линейный вход |
Механические измерения
Связь prototal:
Модуль SA818 Обеспечивает стандартный интерфейс Uart для пользователей для настройки параметров. Он очень прост в использовании. Для получения подробной информации свяжитесь с соответствующим инженером по продажам для получения помощи.
Приложение:
Как проверить и настроить SA818 walkie talkie модуль?
У нас есть демонстрационная плата (которая требует от покупателя покупки в нашем магазине) для клиентов для отладки программного обеспечения, тестирования всех функций и измерения расстояния. На рисунке показано, как показано ниже:
Пользователь может задать соответствующие параметры через кнопки:
- Частота Tx: 400 ~ 480 МГц
- Частота Rx: 400 ~ 480 МГц
- Пропускная способность канала: 12,5 Кгц/25 кГц
- CTCSS:0 ~ 38
- CDCSS: 0 -- 166
- Приседание: 0 ~ 8
- Объем: 1 ~ 8
Кнопка Управление:
[Комплект]
Нажмите, чтобы войти в режим настройки.
[Вверх/вниз] Кнопка
В режиме настройки нажмите, чтобы увеличить/Уменьшить элемент настройки.
[PTT]
Если нет в режиме настройки, нажмите, чтобы поговорить (режим прослушивания при выпуске)
[Высокий/Низкий] скользящий переключатель
Переключение на высокую/низкую выходную мощность
Примечание: с внутренней вспышкой данных все параметры настройки сохранены и остаются неизменными даже при отключении питания.
Для настройки параметров, пожалуйста, выполните следующие действия: (здесь мы делаем нашу TTL USB плату моста в качестве примера)
1. Загрузите ассистент последовательной отладки с нашего сайта (не Aliexpress, пожалуйста, свяжитесь с центром продаж для страницы загрузки и пароля)
2. Подключите модуль к плате USB bridge
3. Узнайте правильный COM на вашем ПК
4. Откройте аксессуары
5. Выберите COM так же, как ваш ПК, ниже приведен пример, выбран COM6
6. Нажмите "ОК"
7. Введите команды
8. В верхней части окна будет показан результат, который вы только что отправили
9. Другие, пожалуйста, обратитесь к нашему руководству по программированию SA818 (свяжитесь с центром продаж, чтобы получить его)
Наша компания занимается исследованием, разработкой, производством и продажей продуктов IOT (Интернет вещей). Мы посвятили себя поставке хороших радиочастотных модулей, модулей walkie talkie и интегрированных цифровых сенсорных модулей. Между тем, ODM и OEM проекты приветствуются. С более чем для детей 10 лет опыт разработки продукции в РФ и датчики, мы заработали хорошую репутацию среди наших клиентов.
Доставка
1. Товары будут отправлены в течение 3-5 дней после получения полной оплаты.
2. Мы не гарантируем время доставки на все международные поставки из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на то, как быстро ваш продукт проверяется.
3. Если вы не получили товар в течение 60 рабочих дней (10 недель), пожалуйста, свяжитесь с нами, чтобы изучить чехол.
4. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, пошлины и налоги на импорт в вашу страну. Эти дополнительные расходы могут быть предъявлены вам к оплате при доставке. Мы не возмещаем стоимость доставки за отклоненные поставки.
Мы можем предоставить EMS, DHL, Fedex, TNT China Register Post Air Mail и т. Д.
* Бесплатная доставка в нашем магазине в основном осуществляется авиапочтой Китая.
* Если вам нужна быстрая доставка, как DHL или другие, вам потребуется дополнительная оплата, пожалуйста, свяжитесь с продавцом, чтобы оценить цену.
С тремя защиты
* Полиэтиленовый пакет для покрытия
* Пузырчатый мешок для защиты
* Наконец, желтая коробка для доставки
1. Мы ценим ваш заказ и делаем все возможное, чтобы служить вам.
2. Мы предлагаем мгновенную политику возврата в течение 7 дней (7 дней после получения товаров).
3. Возвращенный товар должен быть в первоначальном состоянии.
4. Мы можем вернуть Ваши деньги без стоимости доставки.
2. Если у вас есть какие-либо проблемы с нашими товарами или услугами, пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отрицательный отзывы. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание клиентов.
3. По любым вопросам, пожалуйста, свяжитесь с нами через emai l или через TradeManager.
Время доставки1. Заказ образца: 1-3 дня2. Обычный заказ: 3-7 дней3. Заказ OEM: 7-15 дней4. Проект ODM: время разработки составляет около 1 месяца после подтверждения всех деталей.Гарантия1.100% тест низкий чем 0.05% бракованный тариф2. Бесплатная техническая поддержкаМинимальная партия1. Заказ образца: 2 шт/пара2. Заказ OEM: более 1000 шт.После продажное Услуги1. Дайте замену, если есть вопрос качества части в будущем заказе2. Оцените таможенный риск и выберите самую безопасную транспортную компанию в разный период3.Fllow статус время от времени до того, как товары прибудут в руки клиента4. Гарантия NiceRF не распространяется на товары, приобретенные через вечерние verdors
А) Почему модуль не может правильно общаться?1) Проверьте, установлен ли диапазон, канал, скорость, идентификатор сети одинаковый;2) Проверьте, есть ли Ошибка подключения питания;3) Проверьте, включен ли модуль (CS high);4) Проверьте правильность подключения антенны;5) Проверьте, поврежден ли модуль.Б) Почему расстояние передачи не так далеко, как должно быть?1) пульсация источника питания слишком большая;2) типы антенн не совпадают или не установлены должным образом;3) Окружающая среда является жестким, сильным источником помех;4) окружающие коканальные помехи;В) Почему получение данных неверно?1) неправильные настройки параметров;2) интерфейс данных модуля плохой.D) Почему я должен использовать антенны?
Антенна важна для связи. Для этого модуля спиральный сопротивление составляет 50 Ом. У нас есть много видов антенн для выбора клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи или найдите антенну на нашем веб-сайте.
Е) какой тип платы USB моста я должен использовать?
Usb-мост полезен клиентам для настройки параметров и просто для тестирования связи с ПК.
