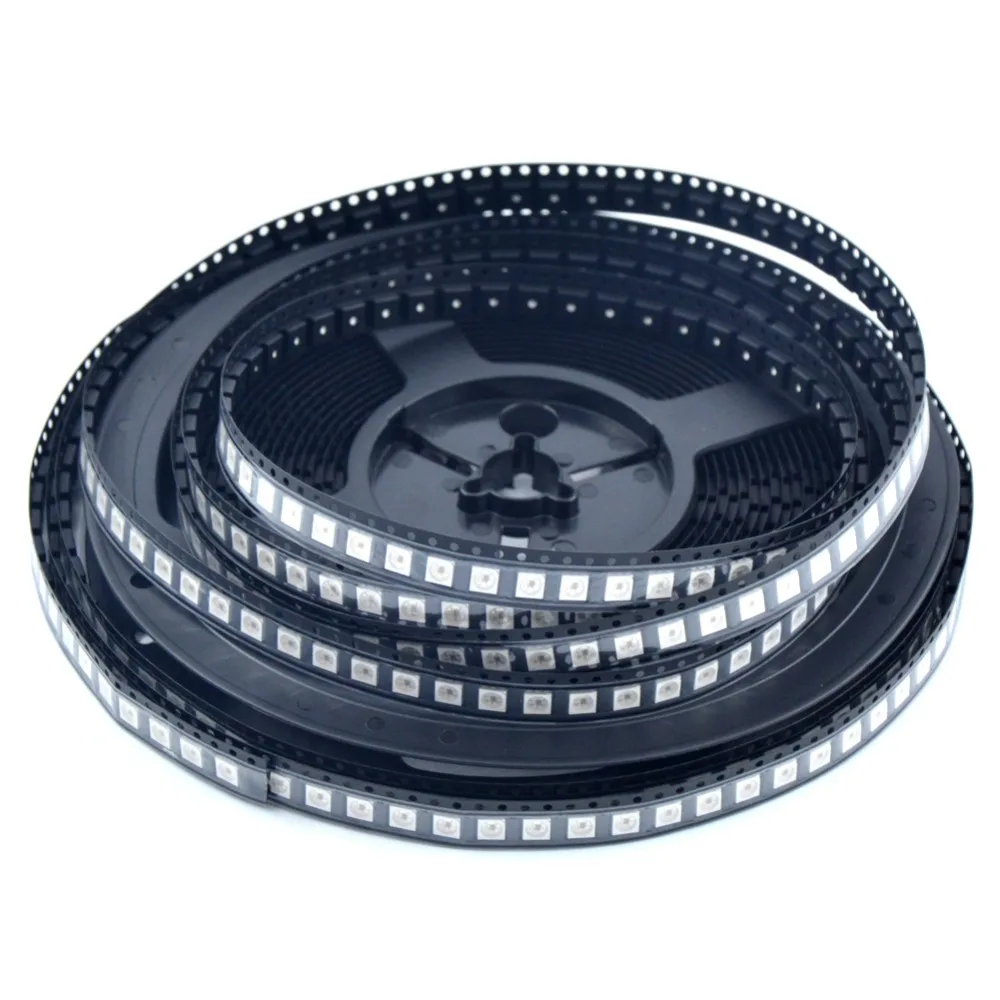

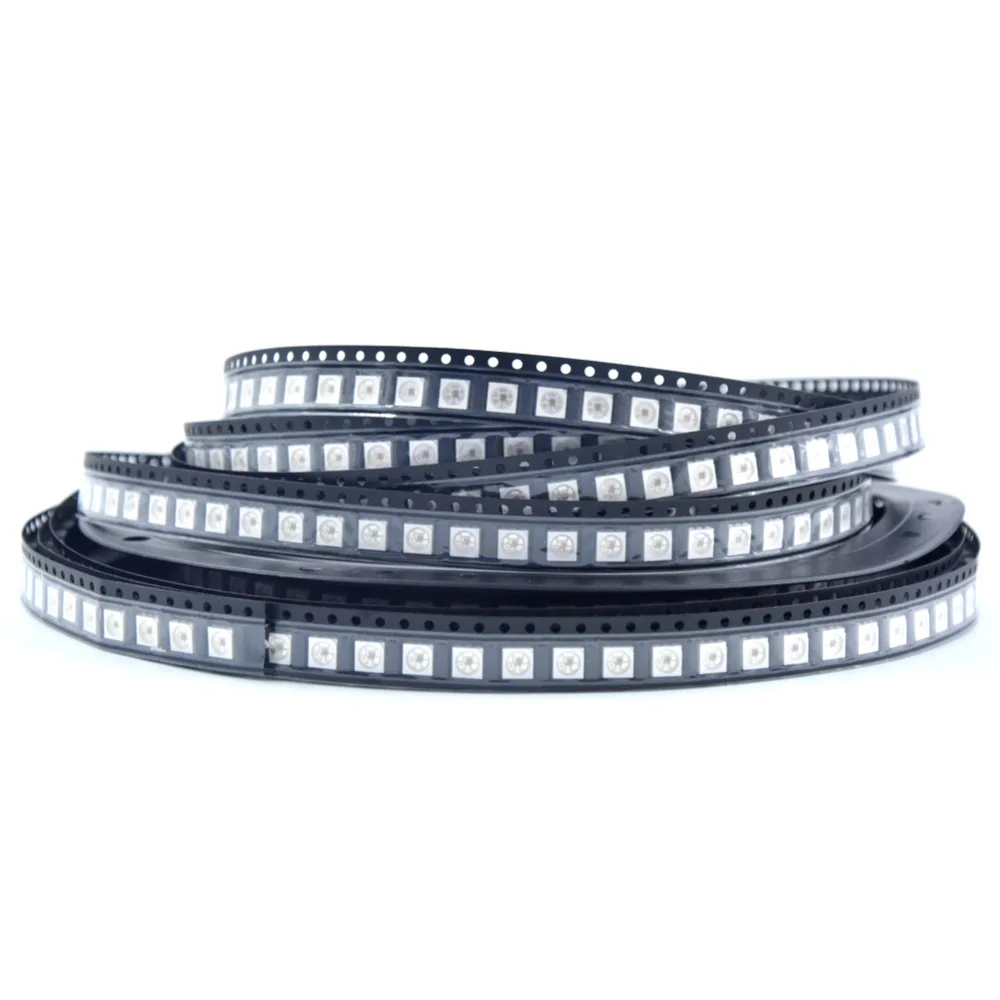

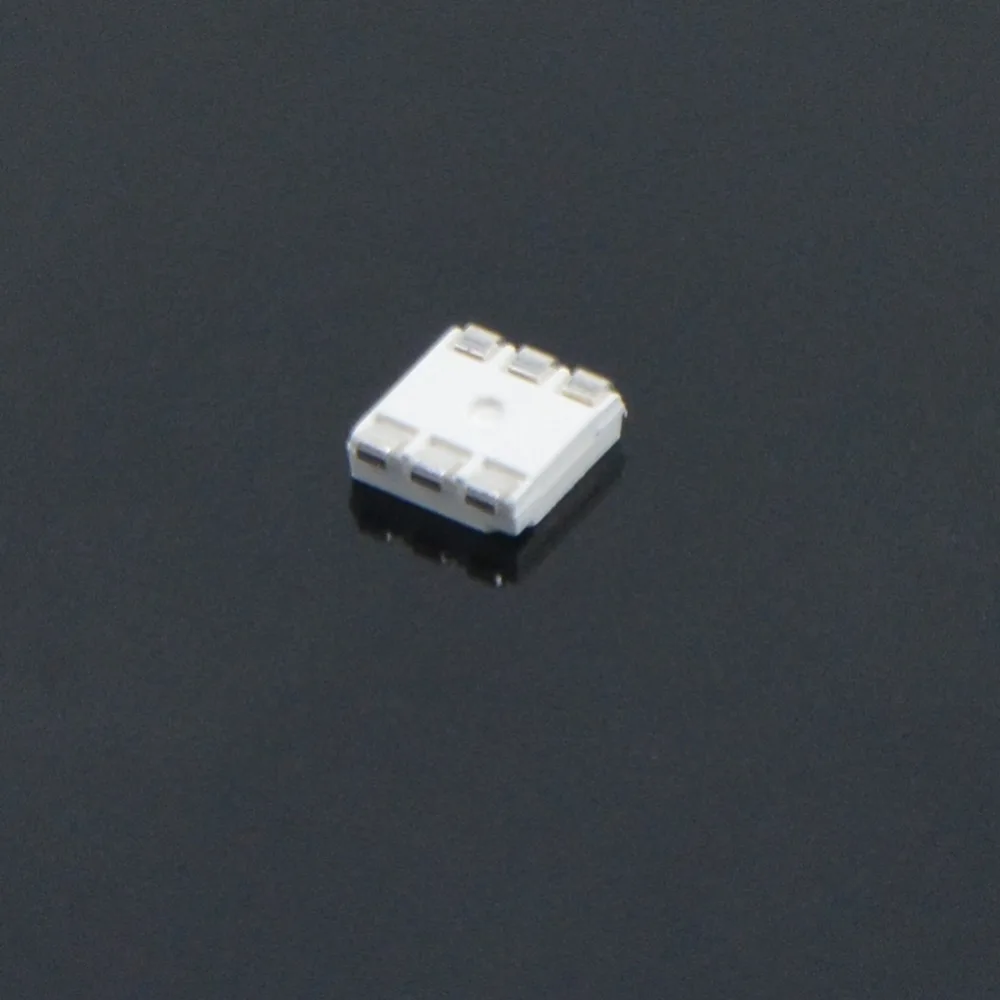

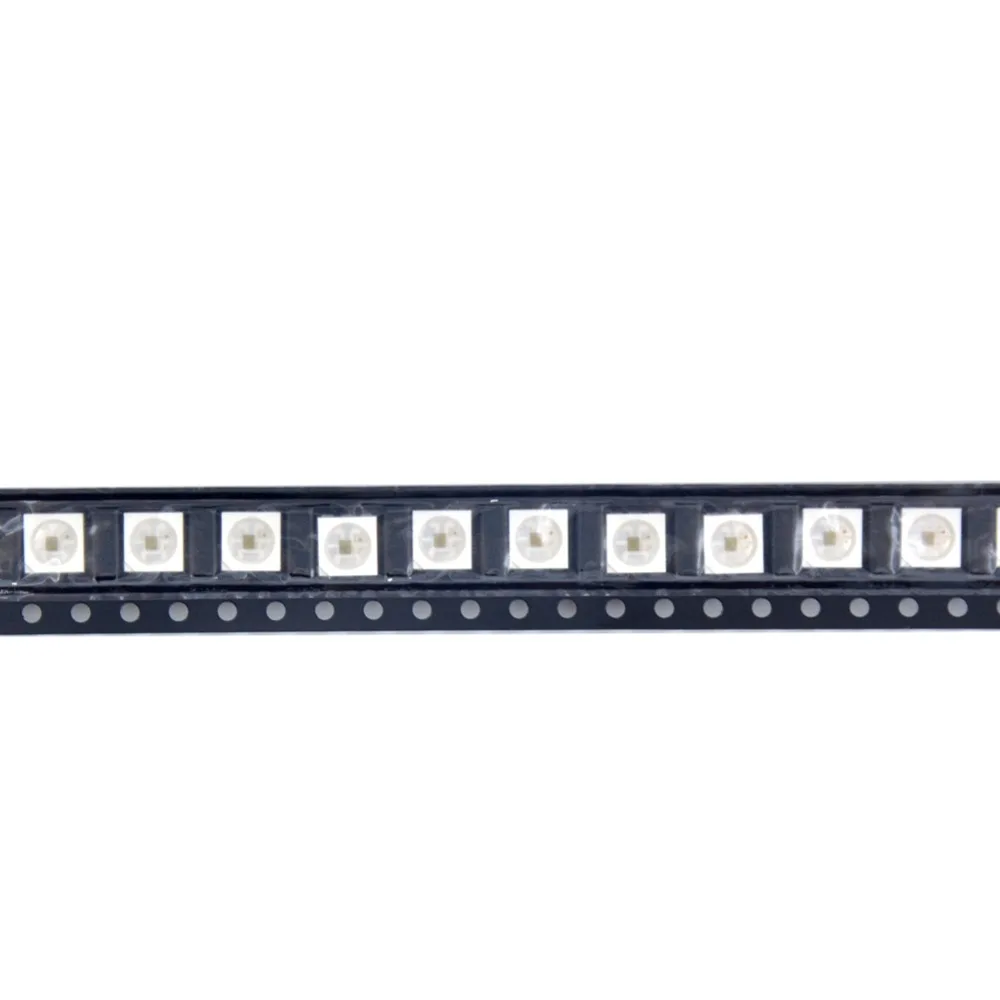

100 шт. встроенный СВЕТОДИОДНЫЙ Модуль SMD5050 5 в пост. Тока|individually addressable|led
История изменения цены
*Текущая стоимость 741,59 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-04-2026 | 941.45 руб. | 960.16 руб. | 950.5 руб. |
| Feb-04-2026 | 763.50 руб. | 778.53 руб. | 770.5 руб. |
| Jan-04-2026 | 926.67 руб. | 945.78 руб. | 935.5 руб. |
| Dec-04-2025 | 919.11 руб. | 937.66 руб. | 928 руб. |
| Nov-04-2025 | 734.10 руб. | 749.40 руб. | 741.5 руб. |
| Oct-04-2025 | 904.47 руб. | 922.9 руб. | 913 руб. |
| Sep-04-2025 | 897.91 руб. | 915.23 руб. | 906 руб. |
| Aug-04-2025 | 889.65 руб. | 907.21 руб. | 898 руб. |
Описание товара
SK9822Является типом ic для трехцветной RGB полосы управления и строки, этот ic использует процесс CMOS
Чтобы обеспечить трехцветный светодиодный драйвер RGB для регулировки выходного сигнала с 256 серыми шкалами и 32 настройками яркости
,SK9822С 2 выходом сигнала, один-часы, другой-данные, часы и данные синхронизируются, так что
Кристаллический Каскадный элемент выходного движения синхронизирован.
Особенности
Процесс CMOS, низкое напряжение, низкое потребление
Синхронизация двух полос
Выберите положительный или отрицательный трехцветный светодиодный выход RGB
8 бит (256 уровней) набор цветов, 5 бит (32 уровня) регулировка яркости
Build-20ma постоянный ток на выходе
С функцией самостоятельного обнаружения сигнала для поддержки непрерывного колебания PWM
Выход, может поддерживаться статическим экраном
Применение
Светодиодный потолочный светильник
Светодиодная лента, светодиодный пиксельный модуль
Светодиодный рекламный щит светодиодный экран
Технические характеристики изделия
|
Цвет |
Длина волны лазера |
Частота обновления |
Напряжение |
Мощность Расход |
Вес (Г) |
Угол обзора |
Размеры (Мм) Д * Ш * В |
Рабочая Температура |
|
Полный цвет 1677216 |
R:500-650mcd G:370-530mcd B:120-165mcd |
400 цикл |
DC5V |
0,2 W (Макс.: 1 Вт) |
1 |
160 |
5x5x1.4 |
От-40 до 70 |

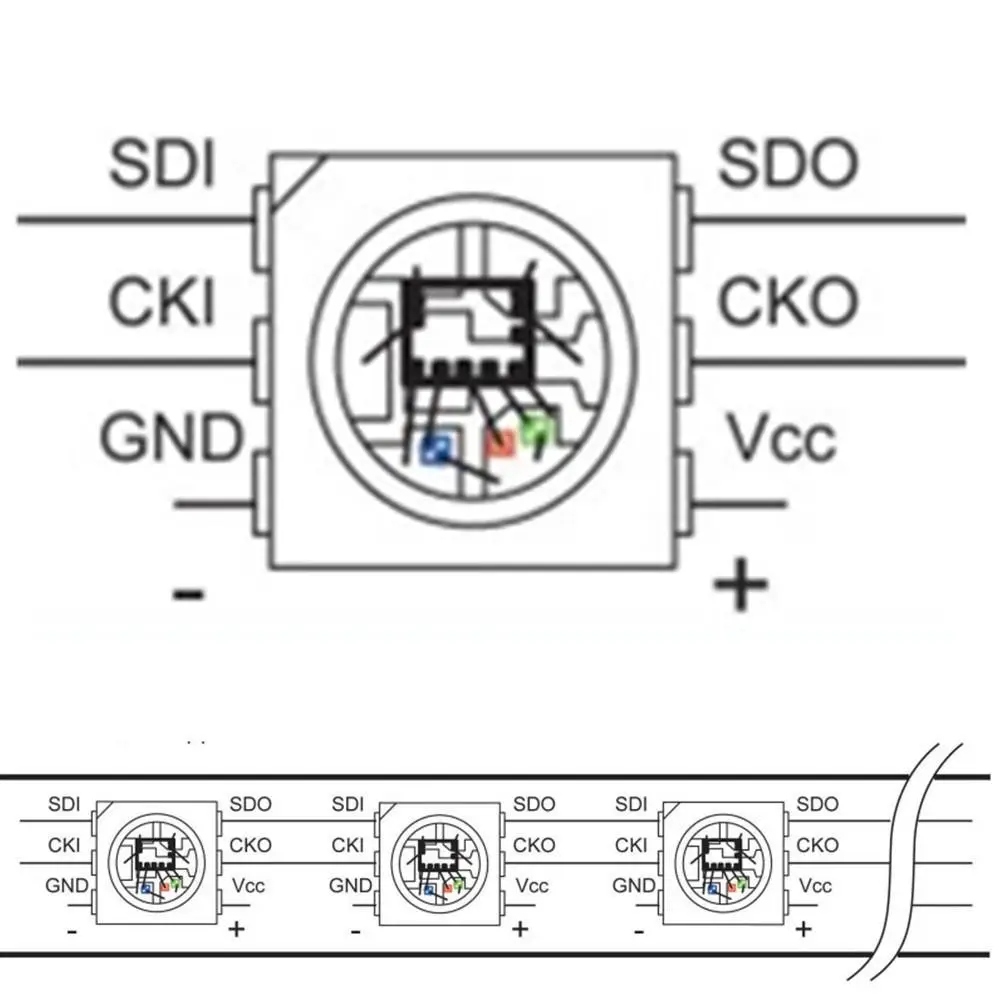

Описание контакта
|
Нет. |
Именной |
I/O |
Функция |
|
1 |
VDD |
P |
Мощность терминальный |
|
2 |
VREG |
O |
4,5 V выход регулятора |
|
3 |
CKO |
O |
Серия с выходным сигналом часов |
|
4 |
ОРС |
O |
Серия с выходными данными |
|
5 |
Вен |
Я |
Выбор функции самостоятельного тестирования |
|
6 |
Csel |
Я |
Инвертируйте каскад сигнала часов |
|
7 |
Полар-флиса |
Я |
Варианты положительного и отрицательного выхода |
|
8 |
OSCI |
Я |
Осциллятор вход |
|
9 |
SDI |
Я |
Серия с Входными данными |
|
10 |
CKI |
Я |
Серия с входным сигналом часов |
|
11 |
REXT |
Я |
Источник постоянного тока для регулировки стороны |
|
12 |
VSS |
P |
Мощность поставить отрицательной клемме |
|
13 |
G |
O |
Зеленый светодиодный выход |
|
14 |
R |
O |
Красный светодиодный выход |
|
15 |
B |
O |
Синий светодиодный выход |
(Блок-схема)
(Абсолютная максимальная оценка)
Напряжение питания ------------------0,3-6,0 В
Вход напряжение ---------------- VSS-0.3 к VDD + 0,3 V
Рабочая температура ---------------------от 40 до + 70
Температура хранения --- от-50 до + 125
Примечание:Напряжение выше указанных может привести к постоянному повреждению устройств
(Электрическая характеристика)
|
Символ |
Параметр |
Состояние |
Мин. |
Тип. |
Макс |
Блоки |
|
VDD |
Поставка Напряжение |
|
|
5,0 |
5,5 |
V |
|
VIH |
Вход высокое Напряжение |
|
0.7VDD |
|
VDD + 0,3 |
V |
|
ВХ |
Вход низкая Напряжение |
|
VSS-0.3 |
|
0.3VDD |
V |
|
LOL |
Напряжение тока раковины (RGB) |
VDD = 5 В, VOL>1 в |
22,5 |
24,5 |
26,5 |
MA |
|
RIN |
Тянуть на высоких |
VDD = 5V |
|
570 |
|
K& Omega; |
|
VREG |
Напряжение регулятора (VREG) |
VDD = 5V |
4,4 |
4,5 |
4,7 |
V |
|
FOSC |
Частота Генератора |
|
800 |
|
1200 |
КГц |
(Функция описание)
(1)Каскадные структуры данных
Tabdem N-LED
Глобальный бит: 5 бит (32 уровня) настройка яркости, при управлении R,G,B трехцветное значение постоянного тока, если установить Глобальный бит для 10000( 16/31)
Выходной ток в два раза превышает исходные настройки PWM
|
Данных MSB& Larr; & rarr;LSB |
Приводной ток |
|
00000 |
0/31 |
|
00001 |
1/31 |
|
00010 |
2/31 |
|
· |
|
|
11110 |
30/31 |
|
11111 |
31/31 (макс.) |
PWM входные и выходные сигналы
|
Данных MSB -- |
Рабочий цикл |
|
00000000 |
0/256 (мин) |
|
00000001 |
1/256 |
|
00000010 |
2/256 |
|
· |
|
|
11111101 |
253/256 |
|
11111110 |
254/256 |
|
11111111 |
255/256 (макс.) |
(2). Количество пикселей в секунду, отправленное на частоту CKI (FCKI), минус старт
Бит кадра разделен на номер 40, количество светодиодный бит кадра 32, если частота CKI (FCKI
) До 512 кГц. Номер пикселя (512000-40)/32 = 15998, если 50 секунд обновлений могут быть подключены
Светодиодный номер серии 15998/50 = 319. Для увеличения количества каскадных IC CKI частоты
(3). Полярный пуст, R,G,B для отрицательного выхода; Полярный доступ VSS ,R,G,B-Положительный выход
(4).VEN: самоопределение
Поле данных до середины 3 Бит B,G,R в MSB противоположной фазы, в противном случае расценивается
Как недопустимые данные. En близко к пустому, когда само-Обнаружение; Когда VEN VSS затем активируется само-Обнаружение
(5).CSEL пуст, когда CKO и CKI,RP:CSEL соединен с VSS, когда CKO по сравнению с CKI.
Посылка включает в себя:
100 штSK9822Чипы
