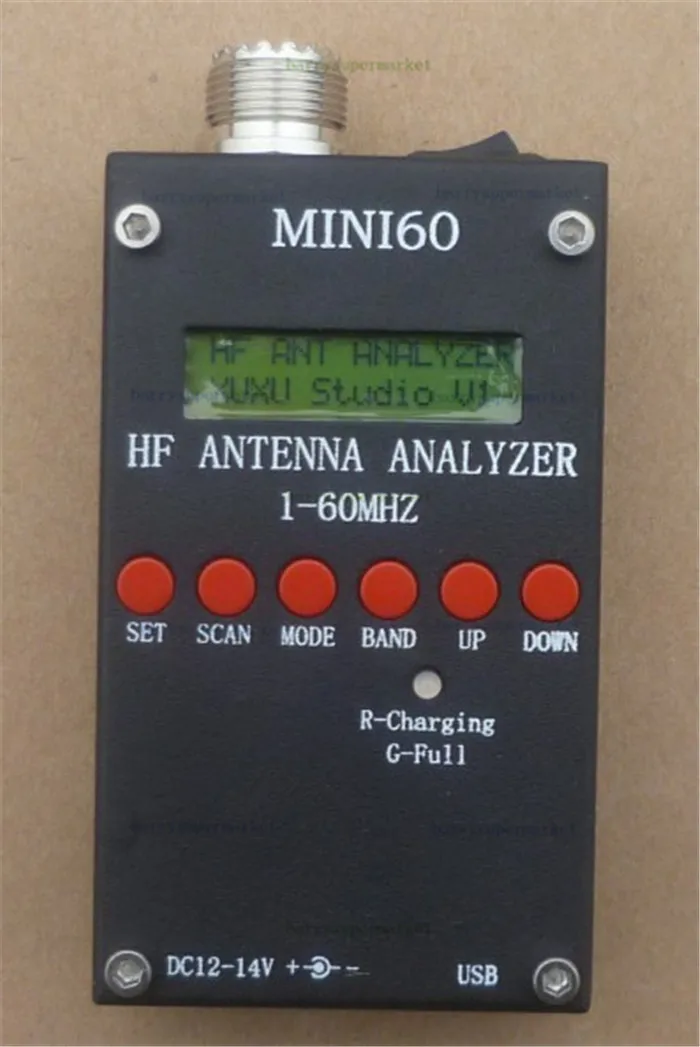

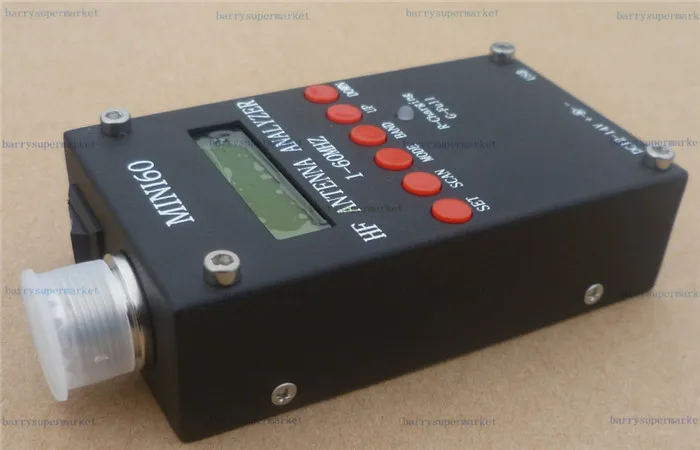

Мини HF ANT КСВ антенный анализатор SARK100 для любительского радио хоббистов

Особенности

• Оборудование:
  • Точный и самокалибровочный рефлектометр проектирование измеряет прямые и отраженные сигналы и данные импеданса
  • Дисплей 2x16 с дополнительной подсветкой
  • Прецизионный генератор сигналов DDS (AD9851), используемый в качестве источника сигнала

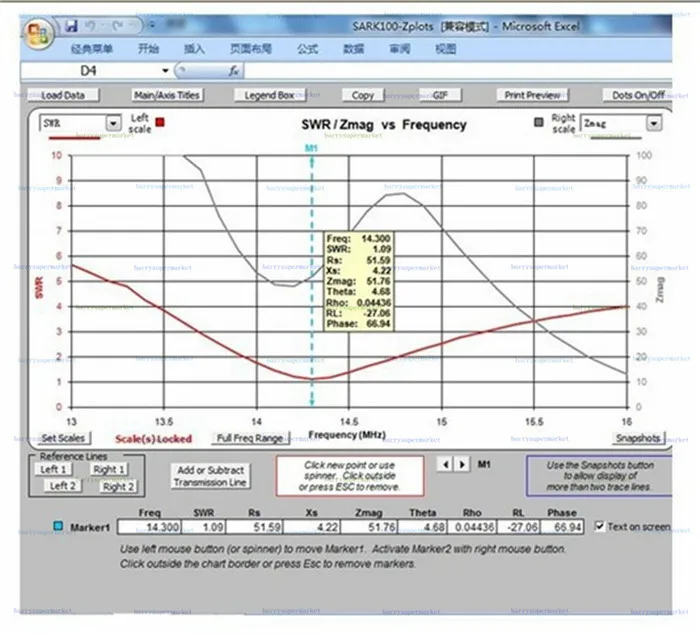

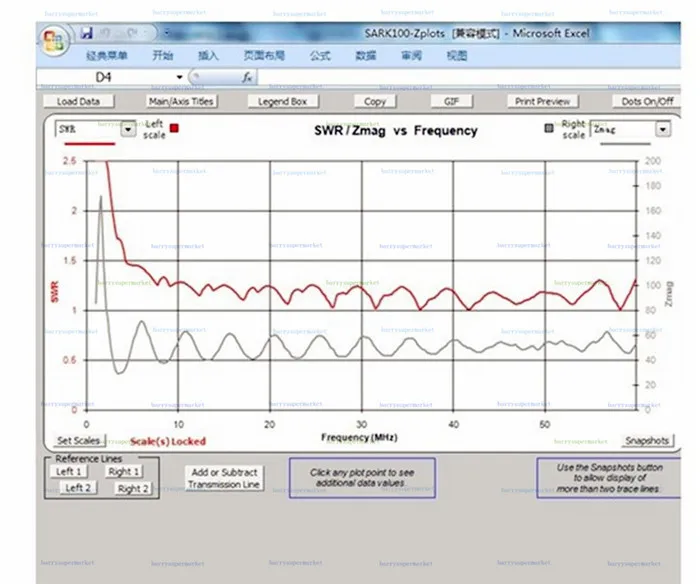

  • Порт USB подключается к ПК для обновляемого программного обеспечения и загрузки данных измерений в реальном времени
  • Зуммер
• Операция:
  • Опция ручного управления отображает КСВ и сложное сопротивление на выбранных частотах
  • Результаты автоматического сканирования отображаются как частоты минимального КСВ и сложного сопротивления
  • Работает от батареи для полевого использования или использования внешнего настенного адаптера 13,8 В
  • Режимы энергосбережения
  • Многоточечная калибровка для лучшей точности
• Возможности инструмента:
  • Измерение электрических параметров антенны: КСВ, сопротивление (сопротивление + реакция), емкость, индуктивность
  • Измерение импеданса исходной точки
  • Измерение потери грунта
  • Отрегулируйте антенные тюнеры и определите потерю
  • Измерительные индукторы и конденсаторы
  • Измерение линии коаксиальной передачи (КСВ, длина, коэффициент скорости, приблизительный Q и потеря, резонансная частота и импеданс)
  • Измерение и Определение оптимальных настроек для настройки заглушек: КСВ, приблизительная Q, резонансная частота, полоса пропускания, импеданс
  • Определить характерное сопротивление линии передачи
  • Определить длину волновых фазировочных линий
  • Потеря коаксиального кабеля
  • Определить потерю антенного тюнера
  • Измерение потери балуна
  • Измерительный индуктор Q
  • Оценить параметры кварцевого кристалла
  • Измерение магнитного резонанса и КСВ

Характеристики

• Генерация частоты и управление:
  • 1 - 60 МГц
  • Исходное сопротивление: 50 Ом
  • Стабильность: +/- 100 ppm
  • Спектральная чистота: снижение гармоник>- TBD дБ более 60 МГц
  • Размер шага: настраиваемый пользователем шаг 100 Гц, 1 кГц, 10 кГц и 100 кГц
• Полезный диапазон измерения:
  • КСВ: от 1,0 до 9,99
  • Импеданс: прибл. От 5 до 2000 Ом
• RF выход:
  • Регулируемый: 2,0 Вольт ПП (тип)
• Источник питания:
  • Литий-ионная батарея 3,7 в
  • Внешний: от 12 до 14 вольт постоянного тока, 500 мА

Управление:

• • Кнопки (5): «Mode», «Band», «Config», «Scan», «Up», «Down»

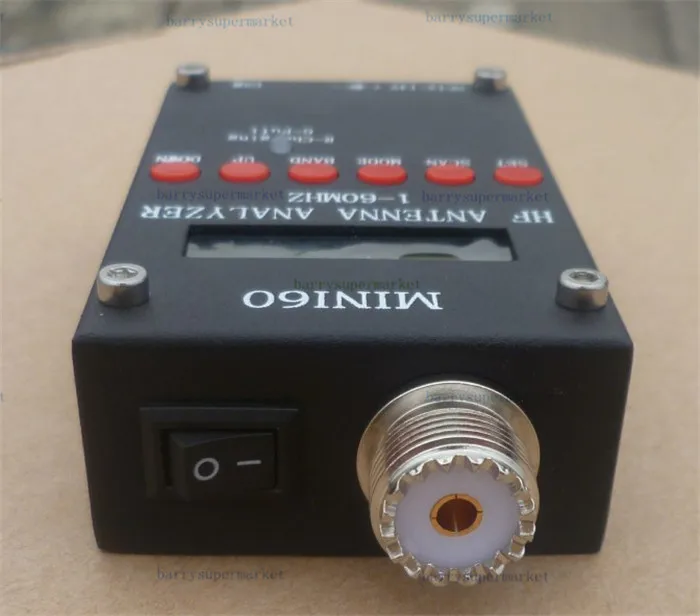

  • Переключатель: «Включение»Разъемы:
• • RF Out: BNC

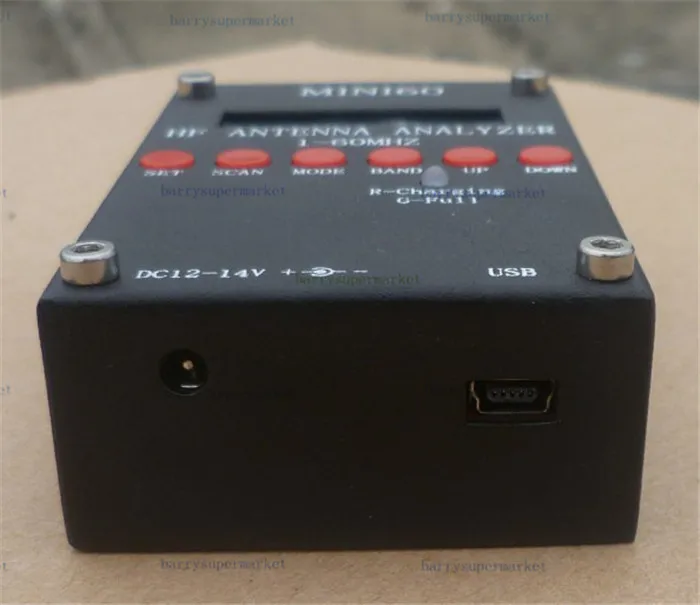

  • USB: разъем Mini-B
  • Внешнее питание: 2.1 разъем питания мм, разъем питания (положительный центральный контакт)
