XNUCLEO-F411RE комплект разработки, поставляется с расширительным экраном IO и различными датчиками

Обзор

Этот комплект включает в себя:

• XNUCLEO-F411RE(STM32 плата разработки, поддерживает Arduino, совместим с NUCLEO-F411RE)
• Модуль расширения IO(Обеспечивает интерфейсы для подключения XBee, WiFi-LPT100 и датчиков)
• Датчики пакет(Газ, цвет, пламя, зал, ИК, УФ, лазер, звук, температура и влажность, наклон, уровень жидкости и т. д.)

XNUCLEO-F411RE Особенности

• Совместим с NUCLEO-F411RE, встроенный Cortex-M4 микроконтроллер STM32F411RET6
• Поддержка подключения Arduino, простое подключение к различным экранам Arduino и доступ к массивным ресурсам Arduino
• Заголовки ST Morpho обеспечивают полный доступ ко всем STM32 I/Os, легко для периферийного расширения
• Поддержка mbed, создание прототипа быстро с помощью mbed SDK и онлайн-инструментов
• Комплексное бесплатное программное обеспечение HAL library, включая различные примеры программного обеспечения
• Поставляется с разделенным модулем ST-LINK/V2

Преимущества

Что на XNUCLEO-F411RE

1. STM32F411RET6

   • Ядро: ARM® 32-бит Cortex™-M4
   • Рабочая частота: 100 МГц
   • Рабочее напряжение: 1,7 V-3,6 V
   • Посылка: LQFP64
   • Память: 512kB Flash, 128kB SRAM
   • Интерфейсы: 1 SDIO, USB 2,0-1 шт. FS, 5 x SPI или 5 x I2S, 3 x USART, 3 x I2C
   • AD/DA : 1 x AD (12 бит, 16 каналов)
2. SPX3819M5:3,3 V регулятор напряжения
3. AMS1117-5.0:5,0 V регулятор напряжения
4. CP2102:USB UART конвертер
5. Arduino разъем:Для подключения Arduino щиты
6. ICSP интерфейс:Arduino ICSP
7. USB UART: Для отладки
8. Разъем USBИнтерфейс: USB интерфейс связи
9. SWD интерфейс:Для программирования и отладки
10. Заголовки ST Morpho:Доступ к VCC, GND и всем I/Os, легкий для расширения
11. 6-12 В DC вход
12. Кнопка пользователя
13. Кнопка сброса
14. Мощность индикатор
15. Пользовательский светодиодный
16. 500 мА Быстрый Самовосстанавливающийся Предохранитель
17. Серийный порт Rx/Tx индикатор
18. 8 МГц с украшением в виде кристаллов
19. 32,768 кГц с украшением в виде кристаллов
20. Джемпер ADC/I2C

    • Короткий A и B : Arduino A4, A5 используется в качестве I2C
    • Короткий B и C : Arduino A4, A5 используется в качестве ADC
21. UART Перемычка выбора
22. MCU текущий тестовая Перемычка:Для малой мощности тесты
23. Мощность Перемычка выбора

    • Короткий 5 В и 5 В: питание от USB подключения
    • Короткий 5 В и 5 В: питание от внешнего источника питания
24. Usb-включения, джемпер

    • Короткий Джемпер для включения
    • Откройте перемычку, чтобы отключить
25. Кнопка пользователя джемпер

    • Короткая перемычка для подключения к I/Os, используемая в коде примера
    • Откройте перемычку для подключения к другим пользовательским контактам через перемычки
26. Пользовательский светодиодный джемпер

    • Короткая перемычка для подключения к I/Os, используемая в коде примера
    • Откройте перемычку для подключения к другим пользовательским контактам через перемычки

XNUCLEO-F411RE заголовки расширения

XNUCLEO-F411RE Размер

Развития ресурсы

Вики: Www.wav eshare.com/wiki/XNUCLEO-F411RE

Посылка содержание

Вес:0,25 кг

1. XNUCLEO-F411RE x 1
2. ST-LINK/V2 (mini) x 1
3. Разъем USB типа A для Micro B кабель x 1
4. Штепсельная Вилка USB типа A для штепсельного разъема x 1
5. Расширительный Щит IO × 1
6. Датчики пакет× 1 шт.

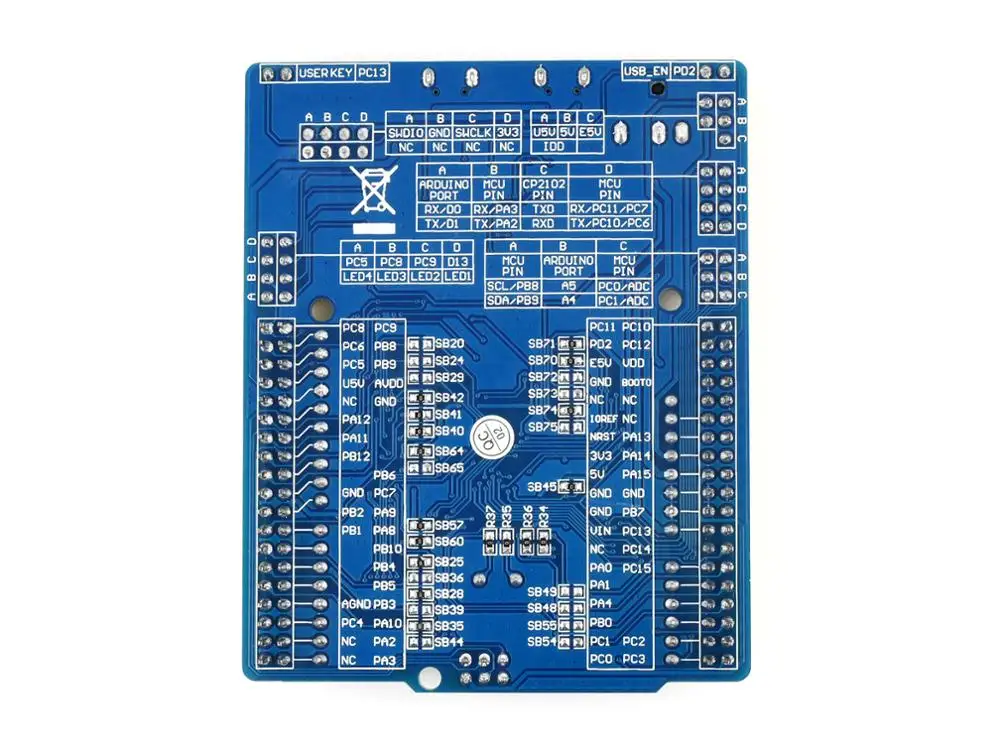

XNUCLEO-F411RE фото

IO расширительный щит и датчики
