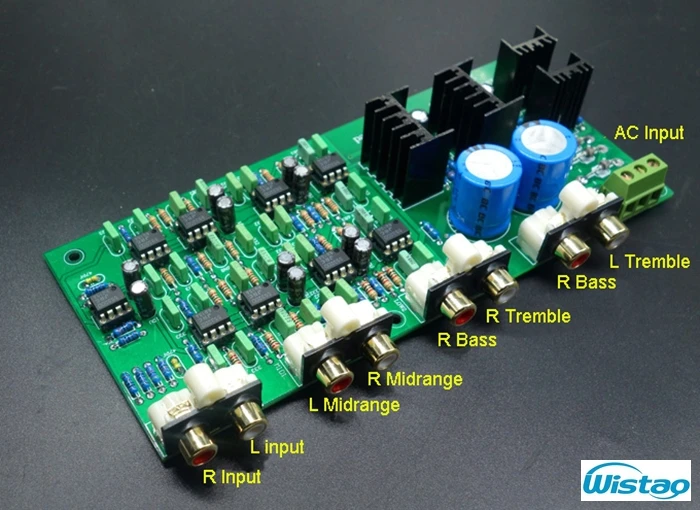

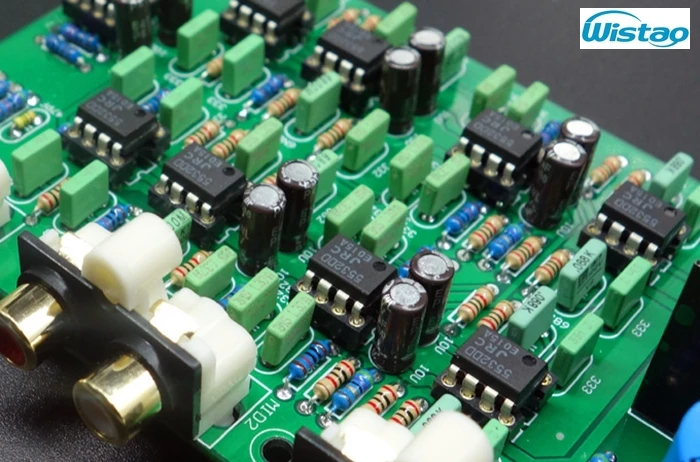

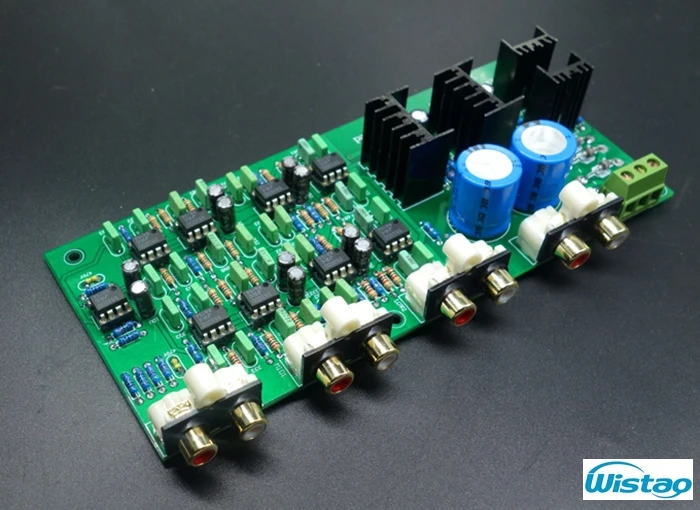

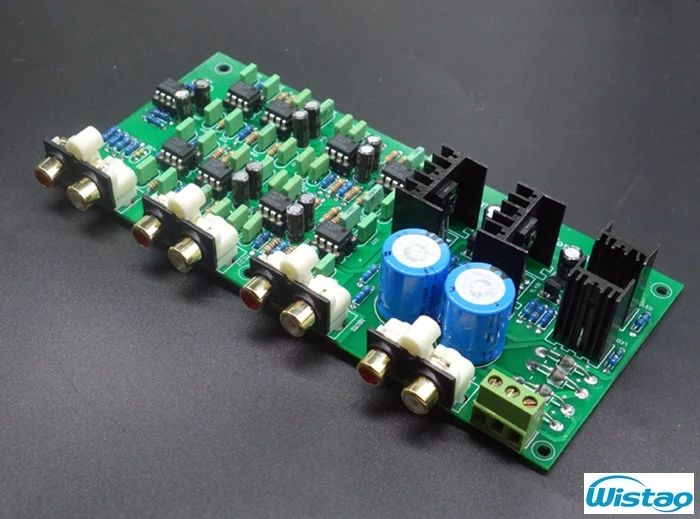

Hi Fi электронный 3 полосный кроссовер PCBA ClassA Power Linkwitz Riley 6 канальный Кроссовер

Hi-Fi электронный 3-х полосная кроссовер PCBA класс A Мощность Linkwitz-Riley фильтр 6 Каналы Выход Кроссовер-точка 310 Гц/3,1 K HZ частотный диапазон (номер модели: WHF-PACR02)

Этот PCBA Hi-Fi электронный кроссовер обратитесь к изолятор балки встряхивая дизайнерскую компанию по нашей вине, который устанавливается на шестиканальный стереовыход структуры для вывода левые и правые канал стереосигнала, это, выход высоких частот левого и правого каналов, средних частот и басов левого и правого каналов, Вы можете непосредственно подключить его к 6-канальный усилитель цифровой затем проведите свой Hi-Fi колонки. Предэлектронный кроссовер обеспечивает оригинальное и естественное звучание через раздельную частоту предварительно усиленного маленького сигнала, затем Управляйте усилителем питания непосредственно для пуш-динамиков, что позволяет вам наслаждаться соответствующую атмосферу во время студии веб-сайта.

Кроссовер PCBA состоит из известного фильтра Linkwitz-Riley. Фильтр Linkwitz-Riley, в основном для схемы активного фильтра, например, он используется во многих сложных многоканальных электронных кроссоверах. Характеристики этого фильтра до 4 степеней затухания, другими словами, каждый Октав частоты, звуковая энергия будет ослаблена 24 дБ, т. Е. Уклон затухания-24 дБ/Oct (Oct ie октава, интервал октавы среднего размера). Между тем, во всей аудиополосе (20 Гц-20 кГц) фильтр Linkwitz-Riley имеет очень плоскую фазу отклика, что намного лучше, чем фильтр Butterworth после сигнала фильтра, без фазовых искажений, которые широко восхищаются аудиофилами.

Хотя многие друзья вкладывают много денег и прилагают усилия для усилителя, к сожалению, они могут переживать небольшое разочарование в окончательной версии. Трудно решить эту проблему с использованием отличной предварительной схемы усилителя, а также нескольких усилителей мощности, наша серия электронных кроссоверных плат и платы усилителя прекрасно воплотит в жизнь ваши мечты!

Особенности

1. Отличная электронная цепь кроссовера с HIFI дизайном, идеально воспроизводит оригинальный и естественный звук.

2. Настройка кроссовера легко, Частота кроссовера не является пиком и дном volley.

3. Регулируемая 4 канала вывода самостоятельно.

4. Блок питания для op amp имеет лучший класс A, что более деликатно и намного лучше, чем мощность серии LM317 337 78XX.

5. Схема поставляется с четырьмя усилителями, увеличение времени (если вы хотите изменить Предварительный усилитель, пожалуйста, сообщите продавцу).

Обратите внимание: в зависимости от точки кроссовера, мы рассчитаем параметры резистора и конденсатора, и их характеристики будут отличаться от изображений.

Технические характеристики изделия

1. Тип фильтра: фильтры Linkwitz-Riley

2. Точка кроссовера: 310 Гц/3100 Гц (i.e. 20-310 Гц для басов на выходе, 310 Гц-3100 Гц для midrang, 3100-20000 Гц для высоких частот на выходе). Кроссовер может быть настроен на другие частоты (индивидуальный). Разные точки кроссовера динамика не такие же, как у лучших; Вы можете сообщить нам точку кроссовера, мы поможем вам подсчитывать параметры цепи снова в продаже.

3. Наклон затухания: -24 дБ/октябрь. Структура платы: четырехканальный стереозвук, тройной, средний, басы левого и правого каналов

5. Чип Op-amp: импортный JRC NE5532 (конечно, вы можете заменить их в соответствии с вашими нуждами, например: OPA2604AU OP275G TL072 и т. д.)

6. Размеры: 173 мм * 69 мм * 18 мм,

7. Шаг установки: 133 мм * 75 мм

8. Диапазон электропитания: переменный ток, двойной, 14 в, двойной, 19 в

9. Аудиовход/выход: 2-RCA клеммы * 4
