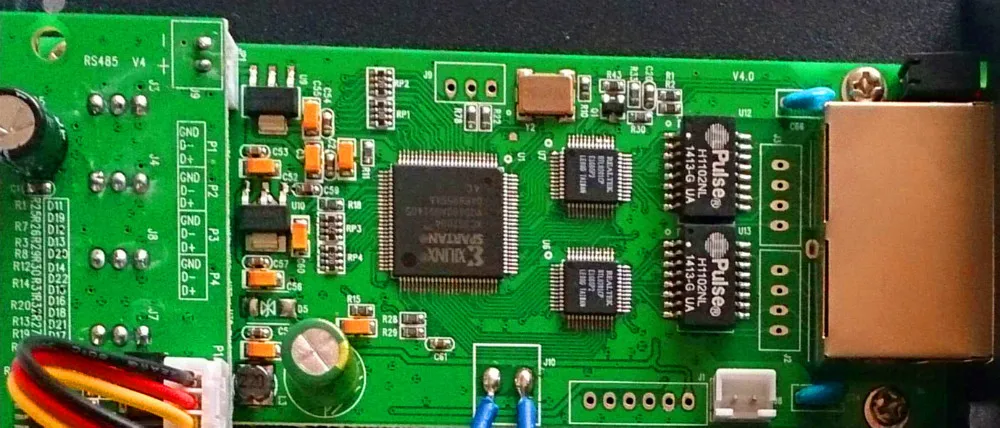

H801RA PCBA 4 порта salve LED pixel контроллер работа с компьютерной сетью максимум 3412

H801RA PCBA 4 порта salve LED pixel контроллер работа с компьютерной сетью максимум 3412

Введение
H801RA является salve контроллером, который передает данные в соответствии с Протоколом Ethernet, входной порт используется для получения данных и выходной порт используется для передачи данных, контролирует светодиодную лампу с четырьмя выходными портами. Входной порт может быть непосредственно подключен к компьютерной Сетевой карте и мастер-контроллеру (H802TA, H802TB, H801TC, H802TC, H803TC, H804TC, H805TC, H801TV и H802TV), также может быть подключен к выключателю и фотоэлектрическому преобразователю.
Вспомогательное Онлайн программное обеспечение"Программное обеспечение для светодиодной студии"И ВСПОМОГАТЕЛЬНОЕ автономное программное обеспечение-это программное обеспечение для сборки светодиодов
В настоящее время H801RA может управлять следующими ЧИПАМИ: LPD6803, LPD8806, LPD6813, LPD1882, LPD1889, LPD6812, LPD1886; DMX512, HDMX, APA102, P9813, dzuc186s16, smuc16; UCS1903, UCS1909, UCS1912; WS2801, WS2803, WS2811, INK1003; TM1812, TM1809, TM1804, TM1803; BS0901, BS0902, BS0815, LY6620, BS0825; LD1510, LD1512; TLS3001, TLS3002; DM413, DM114, DM115, DM13C, DM134, DM135, dm5136, bim168; MBI5026, MBI5027, 74HC595, 6B595, TB62726, TB62706, ST2221A, ST2221C, XLT5026, ZQL9712, ZQL9712HV, HEF4094, A8012 и т. Д.
LPD6813 и P9813 контролируют максимум 2560 пикселей.
LPD1886, TLS3001, BS0901, BS0815-4096 уровней серого; LPD6812, LPD6813-1024 уровней серого.
2. Характеристики производительности
(1) четыре выходных порта контролируют максимум 3412 пикселей. Каждый порт может контролировать максимум 3412, деленное на Количество пикселей с помощью портов.
(2) H801RA может работать онлайн или в автономном режиме, может быть непосредственно подключен к компьютерной Сетевой карте, поэтому он может не только сэкономить расходы, но и более удобно для нас. Он также может быть подключен к мастерскому контроллеру (H802TA, H802TB, H801TC, H802TC, H803TC, H804TC, H805TC, H801TV и H802TV), переключателю и фотоконвертеру.
(3) Высокая производительность синхронизации, передача прилегающего управляющего устройства задерживается в пределах 200 НС, это означает, что каскад из 200 подчиненных контроллеров задержан в течение 40 микросекунд, и изображение не имеет разрыва или мозаики.
(4) Использование гибко. Максимальное количество пикселей, которое порт может контролировать, увеличивается с уменьшением количества выходных портов. Управляемые контроллеры могут быть взаимозаменены и обладают сильной адаптируемостью к технике освещения.
(5) хороший контроль влияет. Используйте специальный алгоритм для управления отключением лампы, чтобы достичь 256 уровней серого и может контролировать включение лампы для достижения 65536 (64 K) уровней серого.
(6) дальнее расстояние передачи. Сигнал, передаваемый в соответствии со стандартным протоколом Ethernet, и Номинальное расстояние передачи составляет 100 метров. В качестве ретранслятора можно использовать как рабочий контроллер, так и сетевой ретранслятор. И расстояние передачи может достигать более 25 км с помощью фотоэлектрического преобразователя.
(7) частота сканирования часов регулируется в пределах 100 к до 50 м Гц.
(8) Использование технологии серой и обратной гамма-коррекции, чтобы сделать фактический эффект отображения более соответствующим физиологическим ощущениям человека; самоадаптивная технология сканирования в соответствии с движением пикселей эффективно устраняет УГОЛ ЗУБА, генерируемый движущимися линиями в видео-шоу и получает гладкую и естественную картину.
3. Инструкции
Подключите сетевую карту компьютера (или главный контроллер) к входному порту управляемого контроллера с помощью сетевого кабеля, затем Подключите выходной порт к входному порту следующего управляемого контроллера. Каскад вниз до последнего
Оба кроссовера и параллельные кабели доступны для управляемого контроллера, который PCB отмечен 2,0 или более высокой версией, а подчиненный контроллер с более низкой версией PCB должен использовать перекрестный кабель. Параллельный кабель относится к обоим концам кабеля, так как T568A и перекрестный кабель относится к одному концу подключен как T568A, а другой конец подключен как T568B. Предлагается перекрестный кабель.
Подключение перекрестного кабеля
При установке модели порядковый номер может быть один, два, три, четыре. Порядковый номер-это количество реальных портов. Выберите «a line a controller», каждый порт контролирует максимум 3412 пикселей; выберите «two lines a controller», каждый порт контролирует максимум 1706 пикселей, port3, 4 вывода одинаковых данных с port1, 2; выберите «три линии по одному контроллеру», каждый порт контролирует максимум 1128 пикселей; Выберите «четыре линии один контроллер», каждый порт контролирует максимум 850 пикселей. Фактические управляемые пиксели связаны с лампами и возможностью передачи чипов.

Каждый подчиненный контроллер контролирует максимум 3412 пикселей. Каждый пиксель LPD6813 и P9813 занимает четыре байта, поэтому они могут контролировать максимум 2560 пикселей. LPD6812, LPD1886, TLS3001, BS0901, BS0815 также может контролировать максимум 3412 пикселей.
Входное напряжение постоянного тока 6-24 В, входное напряжение переменного тока 9 в, входное напряжение 220 В с корпусом снаружи и 9 в трансформатором внутри.
Рядом с портом есть два индикатора. Зеленый свет выше указывает на источник питания и красный свет ниже указывает на сигнал. Если красный свет не работает, что означает, что ведомый контроллер не получает данные, проверьте, подключен ли сетевой кабель и отправляет ли главный контроллер данные. Если красный индикатор работает, это означает, что получение данных является нормальным. Если лампа не контролируется, пожалуйста, проверьте, правильно ли лампа подключена к контроллеру.
Когда H801RA работает онлайн, для светодиодного экрана, что разрешение выше, чем мониторы, вы должны выбрать воспроизведение в фоновом режиме, помните, что фоновая игра не поддерживает несколько окон. Нажмите меню «Управление» «воспроизведение в фоновом режиме».
Когда H801RA работает онлайн, не выбирайте получить автоматический ip-адрес, но указывайте фиксированный ip-адрес, маска подсети 255.255.255.0 и не устанавливайте другие элементы.
Первые три байта ip-адреса должны отличаться, если компьютер имеет более одной сетевой карты, последнее значение байта составляет от 1 до 254.

Частота часов DMX512 фиксируется на частоте 250 кГц, если вам нужно изменить частоту часов DMX, выберите HDMX в типе IC.
Если управлять лампами DMX512 параллельно, лучше приобрести коммутационную плату RS485, модель H801RA_RS485, и ее можно собрать вместе с подчиненным контроллером. См. Следующее изображение.

4.Определения портов контроллера
Слева направо, порт 1-порт 4, есть четыре выходных порта.
Каждое подключение к порту определяется следующим образом:
GND CLK DAT LAT EN
При управлении DMX512, CLK как D-, DAT как D +.
При управлении однорядными или двухлинейными ЧИПАМИ подключение устанавливается следующим образом:
GND CLK DAT CLK-DAT-
Двойная линия может соединить GND CLK DAT
Одна линия может подключить GND DAT
CLK-и DAT-может использоваться только при необходимости дифференциального сигнала

5.Технические характеристики

Входное напряжение AC220V
Потребляемая мощность 1,2 Вт
Контрольные пиксели 3412
Вес 0,1 кг
Рабочая температура-20-75
Размер L163 * W155 * H54
Расстояние установки отверстия 100 мм
Размер коробки L205 * W168 * H69

6. IP конвертор

Ip-конвертер имеет тот же внешний вид с подчиненным контроллером, функция заключается в преобразовании протокола fast Ethernet в стандартный протокол TCP/IP, который предназначен для подключения к фотоэлектрическому преобразователю или переключателю. Задержки передачи около 600ns.
Входной порт обычно подключается к выходному порту предыдущего управляемого контроллера, а выходной порт подключается к фотоэлектрическому преобразователю.
