Описание товара

8 шт. SA818-V встроенный модуль VHF V Band Walkie Talkie 134 ~ 174 МГц (VHF) со встроенным EEPROM |8 шт. SA818-V встроенный модуль VHF V Band Walkie Talkie 134 ~ 174 МГц (VHF) со встроенным EEPROM |8 шт. SA818-V встроенный модуль VHF V Band Walkie Talkie 134 ~ 174 МГц (VHF) со встроенным EEPROM |8 шт. SA818-V встроенный модуль VHF V Band Walkie Talkie 134 ~ 174 МГц (VHF) со встроенным EEPROM |8 шт. SA818-V встроенный модуль VHF V Band Walkie Talkie 134 ~ 174 МГц (VHF) со встроенным EEPROM |8 шт. SA818-V встроенный модуль VHF V Band Walkie Talkie 134 ~ 174 МГц (VHF) со встроенным EEPROM |

8 шт. SA818-V встроенный модуль VHF V Band Walkie Talkie 134 ~ 174 МГц (VHF) со встроенным EEPROM Упаковка включает: 8 шт. * SA818-V SA818-V: полоса V, 134-174 МГц

Описание

SA818-это недорогой и высокопроизводительный интегрированный модуль walkie talkie. Этот модуль 2-го поколения модуля walkie talkie и модернизированная версия SA808.SA818 поставляется со встроенным высокопроизводительным микроконтроллером, узким диапазоном радиочастотного трансивера и стандартным интерфейсом UART. Он прост в использовании. Пользователям нужно только добавить внешний аудио усилитель, микрофон и динамик, затем он становится профессиональной рация с выходом 1 Вт. В открытой местности, он может легко достичь расстояния связи 3,5-5 км. Благодаря упрощенному интерфейсу и сверхмалому размеру этот модуль широко используется в различных приложениях и удобно встроен в различные портативные устройства.
Есть два диапазона частот SA818: SA818-U и SA818-V. Разница только в частотном диапазоне. Другие одинаковые, включая размер модуля, интерфейс, протокол программного обеспечения и т. д. Диапазоны частот двух модулей:

SA818-U: U band, 400-480 МГц
SA818-V: полоса V, 134-174 МГц

(Эта ссылка предназначена для SA818-V)

Для UHF U Band walkie talkie module SA818-U, пожалуйста, нажмите здесь

http:/store/product/4pcs-SA818-U-400-480-MHz-UHF-high-integrated-Embedded-walkie-talkie-module/1261107_32271123758.html





Характеристики:

Параметр

Условия тестирования

Мин

Тип

Макс.

Блок

Источник питания



3,3

4,2

5,5

V

Диапазон рабочих температур



-30

25

85



Потребление тока

Ток сна

PD = 0 В



≤ 1



UA

Ток RX





60



Ма

Ток TX (высокая мощность)





650

750

Ма

Ток TX (низкая мощность)





450

550

Ма

Параметры передачи RF

Частотный диапазон

УВЧ

400



480

МГц

Частотный диапазон

УКВ

134



174

МГц

Выходная мощность (высокая мощность)

VCC = 4,0 В

28

29,5

31

ДБм

Выходная мощность (низкая мощность)

25

26,5

27

ДБм

Частота модуляции

1.5кгц/2.5кгц отклонение частоты



10



МВ

Искажение аудио модуляции

1.5кгц/2.5кгц отклонение частоты



2

5

%

Отношение сигнал-шум

1.5кгц/2.5кгц отклонение частоты

38

40

45

ДБ

Мощность прилегающего канала

Смещение 12,5 K



-60dBc



ДБм

Частота модуляции CTCSS



0,35

0,5

0,75

КГц

Получение радиочастотных параметров

Чувствительность приема





-124



ДБм

Получение SNR

Отклонение частоты 1,5 кГц

45

50



ДБ

Амплитуда аудиовыхода





700



МВ

Сопротивление аудиовыхода





200



Ом



Особенности Частотный диапазон: SA818-U  : 400 ~ 480 МГц (УВЧ)  SA818-V  : 134 ~ 174 МГц (VHF) Частота Tx и Rx, Tx andRxCTCSS, CDCSS можно установить отдельно. Ширина ремешка 12,5/25 кГц Выходная мощность до 1 Вт Дальность передачи до 3,5 до 5 км Чувствительность:-124 дБм Маленький размер Встроенный EEPROM, данные остаются неизменными даже выключены 38 CTCSS 166 CDCSS 8 уровневый скворч 8 регулируемый объем Высокая/низкая мощность опционально (500 МВт)-1 Вт Широкий диапазон рабочего напряжения 3,3-5,5 В 1 ppm KDS TCXO кристалл Применение: Маленькая рация Невидимая Система внутренней связи Спортивные товары Строительство системы безопасности Система аудио наблюдения

Product Detail

Примечание: SA818-U такой же внешний вид, как SA818-V, только две разных версии в соответствии с частотным диапазоном.

Схема внутреннего блока

SA818 internal

Схема

sa818 schematic

Определение штифта

sa818 pin

Контактный номер.

Контактное имя

Состояние ввода/вывода

Описание

1

Включение аудио

О

Подключен к аудиоусилителю мощности. Когда модуль работает, он может автоматически управлять дополнительным аудио усилителем, он будет выводить низкий уровень, чтобы включить усилитель и высокий уровень, чтобы выключить усилитель.

2

NC



Не connceted

3

AF_OUT



Аудиовыход

4

NC



Не connceted

5

ПТТ

I

Модуль ввода, передачи/приема управления, "0" заставить модуль войти в штат Техас; и "1" в состояние Rx

6

PD

I

Управление отключением питания, "0" для режима отключения питания; "1" для нормальной работы

7

Ч/л

I

Высокая/низкая выходная мощность управления; оставить открытым для высокой выходной мощности, низкий уровень до низкой выходной мощности. (Пожалуйста, обратите внимание: Этот pin не может быть подключен к VDD или высокий уровень cmos выход)

8

VDD



Положительная Мощность подключения

9

GND



Заземление

10

GND



Заземление

11

NC



Не connceted

12

Муравей



Подключение 50 Ом антенны

13,14, 15

NC



Не connceted

16

RXD

I

RXD модуля и подключение к внешнему TXD

17

TXD

О

TXD модуля и подключение к внешнему RXD

18

MIC_IN



Микрофон или линейный вход



Механические Размеры

Демонстрация товара:

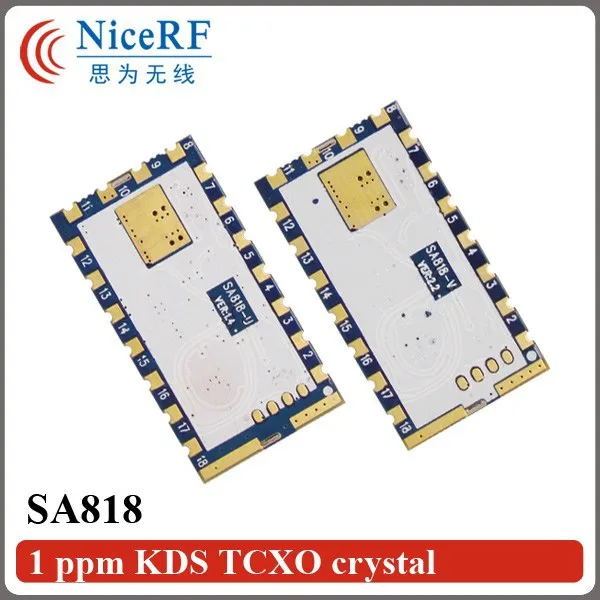

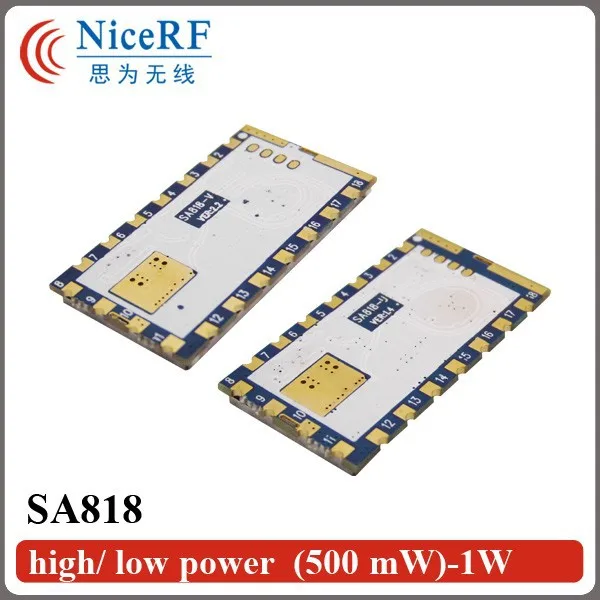

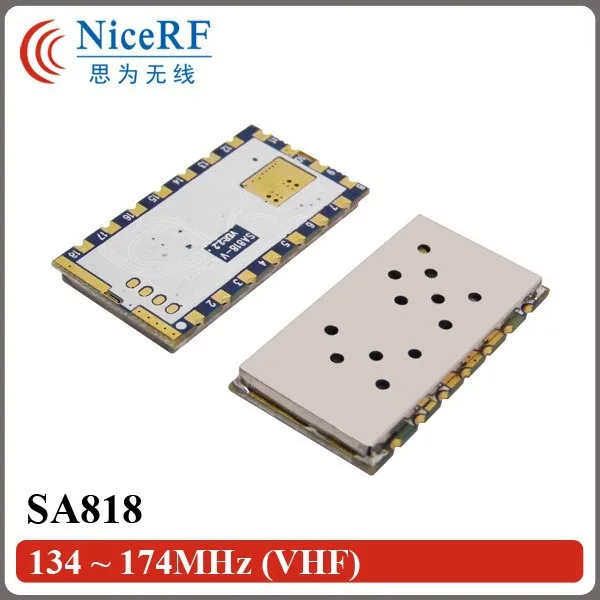

SA818-134-174MHzhigh low power 500mW-1WSA818-134-174MHz-2SA818-1 ppm KDS TCXO crystalSA818-134-174MHz-3



Коммуникационный прототип:

Модуль SA818 Обеспечивает стандартный интерфейс Uart для пользователей для настройки параметров. Он очень прост в использовании. Для получения подробной информации свяжитесь с соответствующим инженером по продажам для получения помощи.



Приложение:

Как проверить и настроить SA818 walkie talkie модуль?

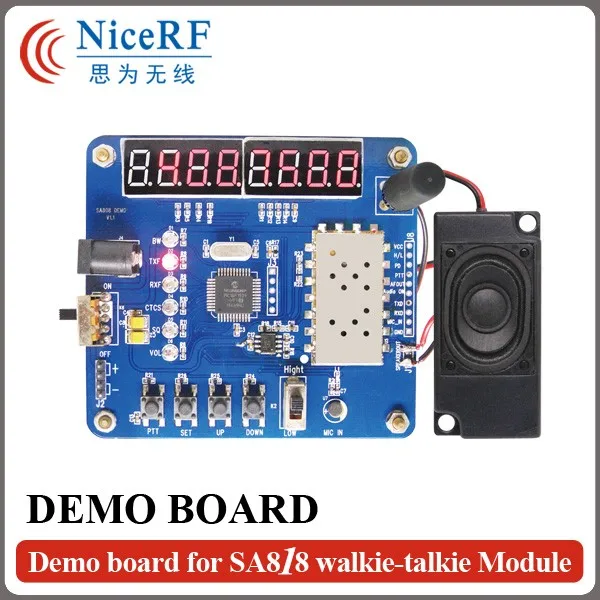

У нас есть демонстрационная доска(Который нужен покупателю купить в нашем магазине)Для клиентов для отладки программного обеспечения, протестируйте все функции и измерьте расстояние. На рисунке показано, как показано ниже:

Пользователь может задать соответствующие параметры через кнопки:

Частота Tx: 400 ~ 480 МГц

Частота Rx: 400 ~ 480 МГц

Пропускная способность канала: 12,5 кГц/25 кГц

CTCSS: 0 ~ 38

CDCSS: 0 -- 166

Приседание: 0 ~ 8

Объем: 1 ~ 8

Кнопка работы:

[Набор]Кнопка

Нажмите, чтобы войти в режим настройки.

[Вверх/вниз]Кнопка

В режиме настройки нажмите, чтобы увеличить/Уменьшить элемент настройки.

[PTT]Кнопка

Если нет в режиме настройки, нажмите, чтобы поговорить (режим прослушивания при выпуске)

[Высокий/Низкий]Скользящий переключатель

Переключение на высокую/низкую выходную мощность

Примечание: с внутренней вспышкой данных все параметры настройки сохранены и остаются неизменными даже при отключении питания.



Для настройки параметров, пожалуйста, выполните следующие действия: (здесь мы делаем нашу TTL USB плату моста в качестве примера)

1. Загрузите ассистент последовательной отладки с нашего веб-сайта (не Aliexpress, пожалуйста, свяжитесь с центром продаж для страницы загрузки и пароля)

2. Подключите модуль к плате USB bridge

61

3. Узнайте правильный COM на вашем ПК

1

4. Откройте аксессуары

1

5. Выберите COM так же, как ваш ПК, Ниже приведен пример, выбран COM6

1

1

6. Нажмите "ОК"

1

7. Введите команды

1

8. В верхней части окна будет показан результат, который вы только что отправили

1

9. Другие, пожалуйста, обратитесь к нашему руководству по программированию SA818 (свяжитесь с центром продаж, чтобы получить его)
