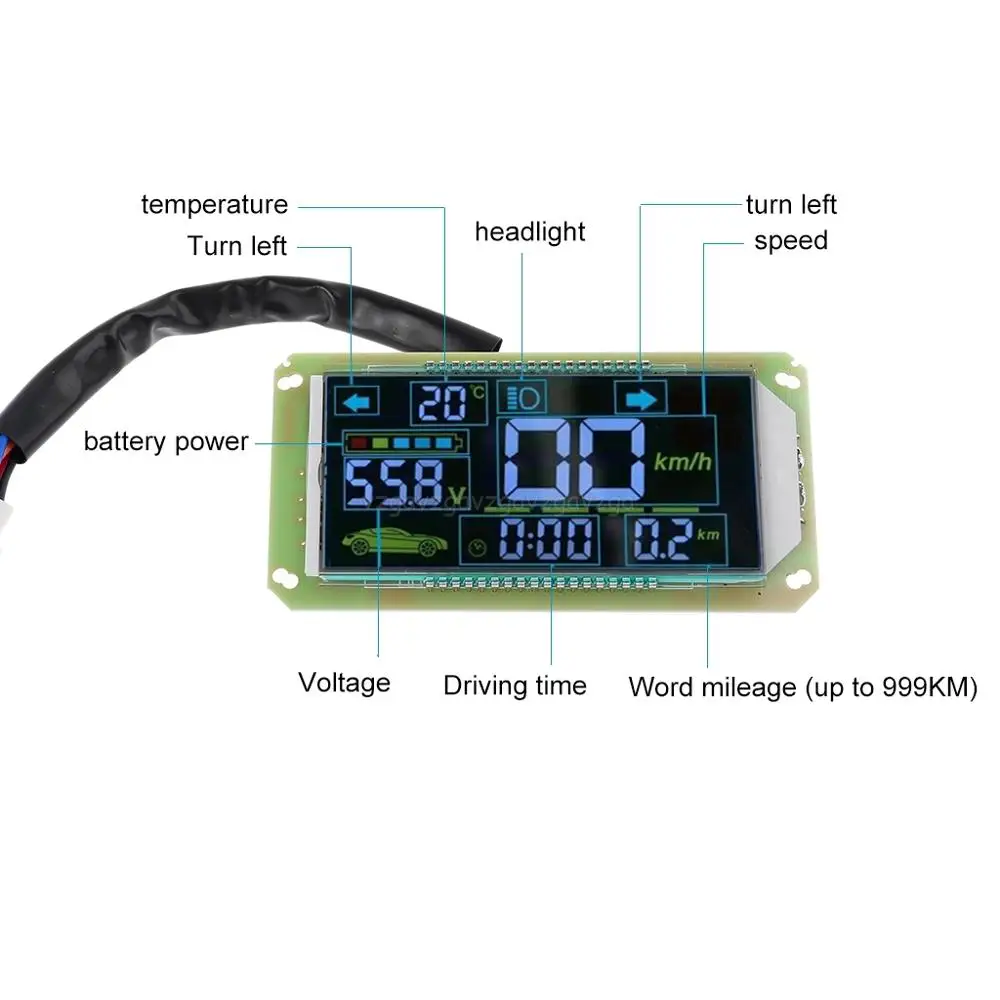

Многофункциональный Вольтметр термометр спидометр для электрического

Многофункциональный Вольтметр термометр спидометр для электрического

Дружеское напоминание: если вы чувствуете себя трудно или не подключение, вы можете напрямую подключить положительный, отрицательный, скоростной кабель; Головной светильник, левый и правый светильник не может подключиться.
Технические характеристики:
Мощность питания: 48V - 72V
Рабочая температура: -30 - + 80
Мощность Потребляемая мощность: 0,3 W-0,9 W

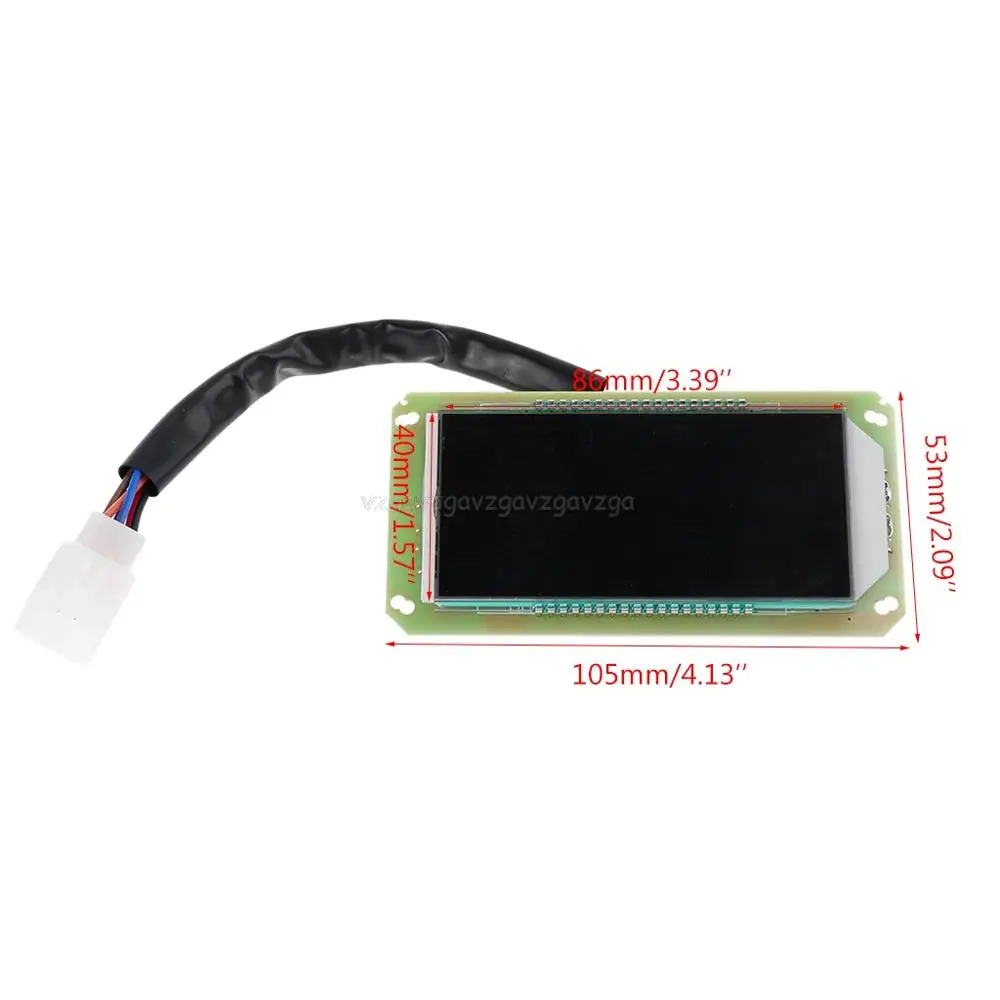

Размер печатной платы: 105*53 мм/4.13x2.09in
Размер ЖК-дисплея: 86*40 мм/3.39x1.57in
Цвет экрана: полный цвет

Инструкции: 1, есть защитная пленка, вам нужно разорвать ЖК перед боксом.
2, не обращайте вспять положительный и отрицательный измеритель мощности, пожалуйста, обратите внимание, что по всей плате, чтобы избежать проводящего материала, во избежание короткого замыкания.
3. Напряжение безопасности человека 24 В, процесс проводки, пожалуйста, отключите питание (или наденьте перчатки)!

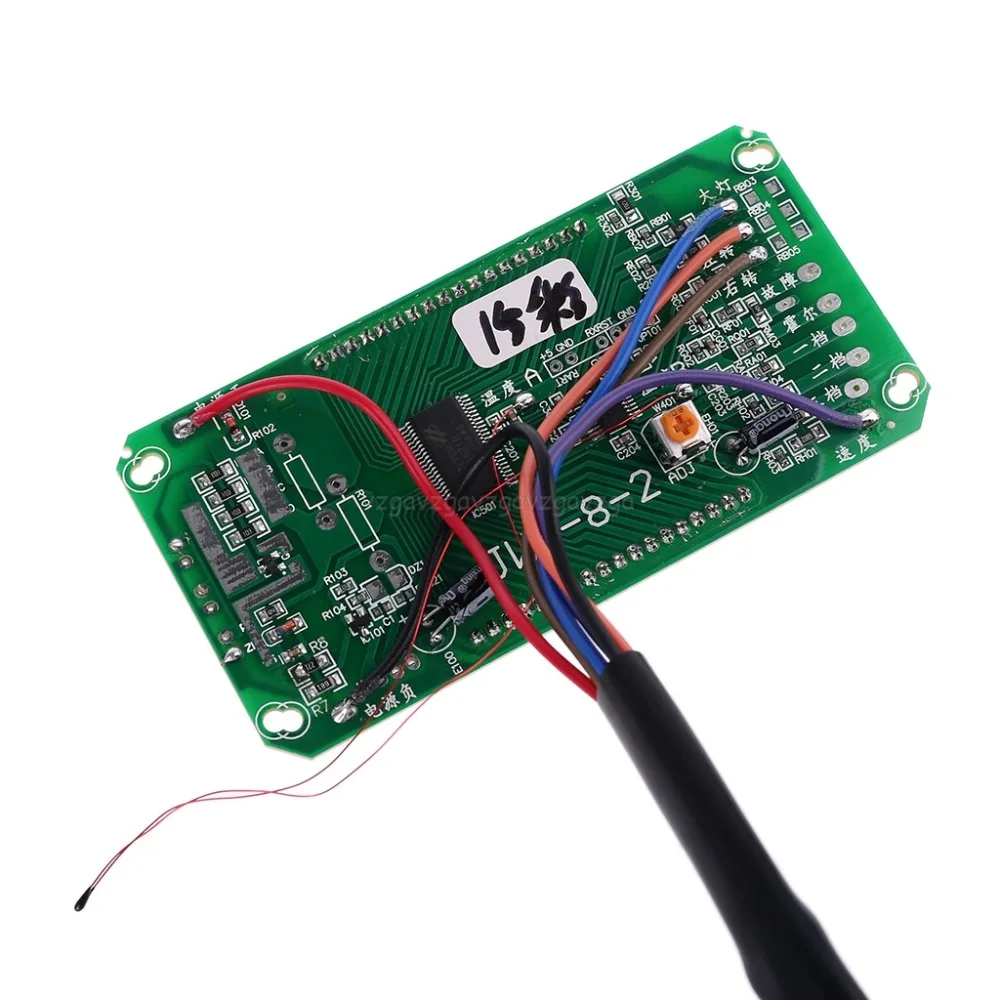

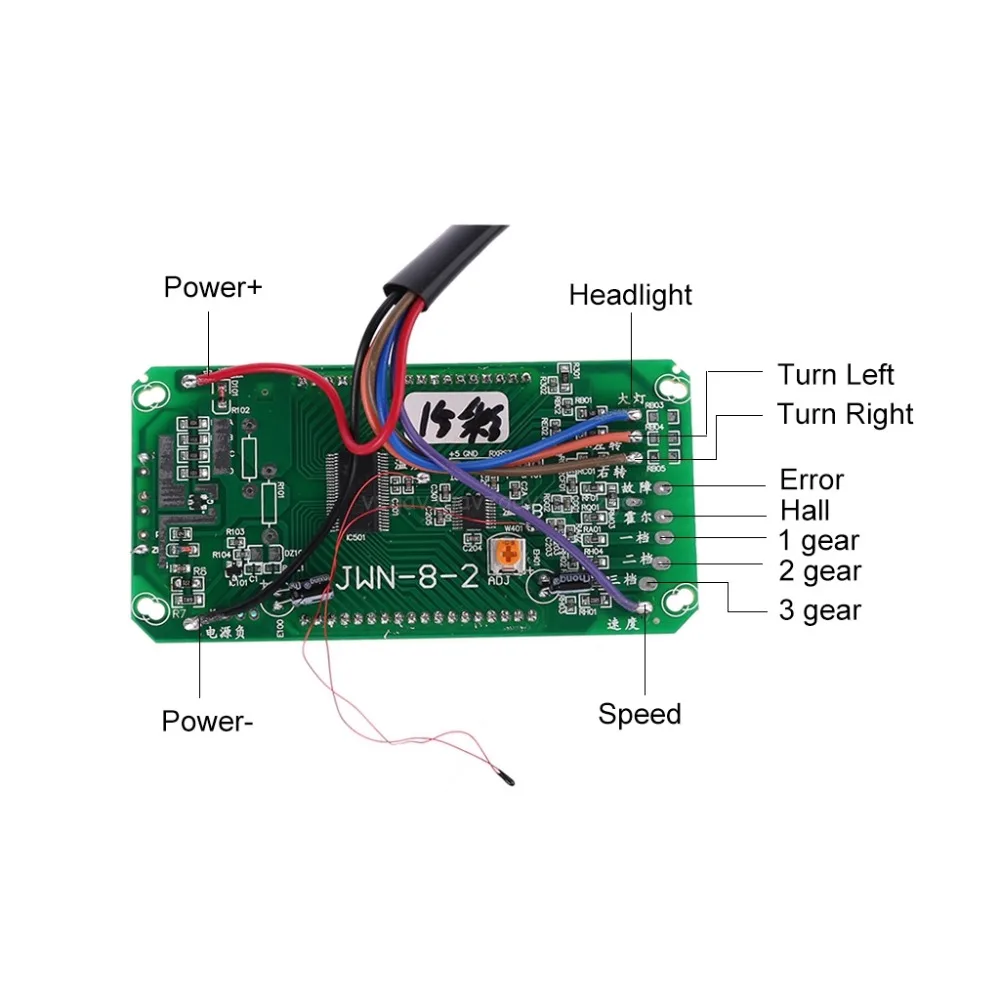

Проводка:
Положительный источник питания: красный
Отрицательная мощность: черный
Задний фонарь сигнала: синий
Левый Сигнал поворота: оранжевый
Правый Сигнал поворота: коричневый
Скорость сигнала: зеленый

Дисплей регулировки скорости:
Поскольку производители полюсов двигателя, разница в диаметре шин, на нашей плате увеличен потенциометр (желтый может выбрать устройства), калиброванная скорость дисплея, когда есть различия между скоростью дисплея и скоростью привода, пожалуйста, регулируйте потенциометр (следующим образом).
1, по часовой стрелке = скорость
2, против часовой стрелки = замедление

Напряжение батареи универсальные знания:
Обычный свинцово-кислотный аккумулятор является самым маленьким одиночные сотовые напряжение 2V, около пониженного напряжения 1,75 V, быть полным-2,4 V. Например, 48 В: под напряжением 42 в, полная мощность 57,6 в (это наблюдалось: фактическая полная мощность, как правило, только около 55 в).

Более высокую скорость подключения линий:
В настоящее время большинство электродвигателей для электромобилей являются бесщеточными двигателями, скорость тока, аналоговый инструмент-указатель, дисплей управляется непосредственно спиралью указателя фаз двигателя, производит магнитное поле, что, в свою очередь, указывает на скорость, это жидкокристаллический инструмент нашей компании также может напрямую получить доступ к оригинальным измерительным скоростным линиям на скорости ЖК-дисплея, Двигатель также может быть сигнальной линией холла, непосредственно подключенной к двигателю и моторному Холлу, ведущему к сигнальной линии холла и подключенному непосредственно к холлу сигнала, поставке приборов, таким образом, Расчеты показывают скорость, нет другой необходимости в дополнительном датчике холла.

Часто задаваемые вопросы (необходимо видеть)
1. В: почему не светильник разъем измерителя?
О: Есть два возможных
Во-первых, покупатель, когда счетчик установлен, нет заказа в линии замены вилки (метр может быть не такой же, как шесть линий на заказ и автомобиль), В соответствии с методом, описанным в Интернете, а затем подключите кабель к одной переписке.
Во-вторых, некоторые из оригинального автомобильного приборного прибора рабочее напряжение автомобиля составляет 12 В, и наше рабочее напряжение инструмента и напряжение батареи одинаковые (например, аккумулятор 48 в, инструмент должен быть подключен 48 В), позитивные и отрицательные повторно ищут набор мощности очень Jieshang Qu на линии.
2. Зависит ли Цветовая линия от выбора?
Ответ: нет! Национальные стандарты не требуют фар, рулевого управления, скорости необходимо использовать какой цвет линии, и в настоящее время многие производители электрических транспортных средств, каждый из которых имеет различное определение, но, как правило, красный цвет является положительным, черный-отрицательный.
3. Почему бы не показать общий пробег?
О: пробег загрузки отображается в течение 5 секунд, отображает один пробег и время вождения через 5 секунд!

Примечание:
1. Фотографии только для справки, цвет продукта на задней части проводки может быть скорректирован, и он немного отличается от основной фигуры. Внимание: Запах клея, внимательно изучите
2. При попадании прямых солнечных лучей цветной ЖК-экран будет отражаться, такая ситуация, как у нашего телефона непосредственно на солнце, имеет тот же эффект: темный цвет и будет отражающим.
3, продукты будут обновляться время от времени, макет печатной платы также может быть немного изменен, но не влияет на использование. Если вы не можете быстро обновить изображение, пожалуйста, не возражайте.

Посылка включает в себя:
1x48V ~ 72V Многофункциональный цветной Вольтметр термометр спидометр
