7-дюймовый HMI 800*480 сенсорный дисплей ЖК-модуль с платой контроллера и RS232 RS485 TTL

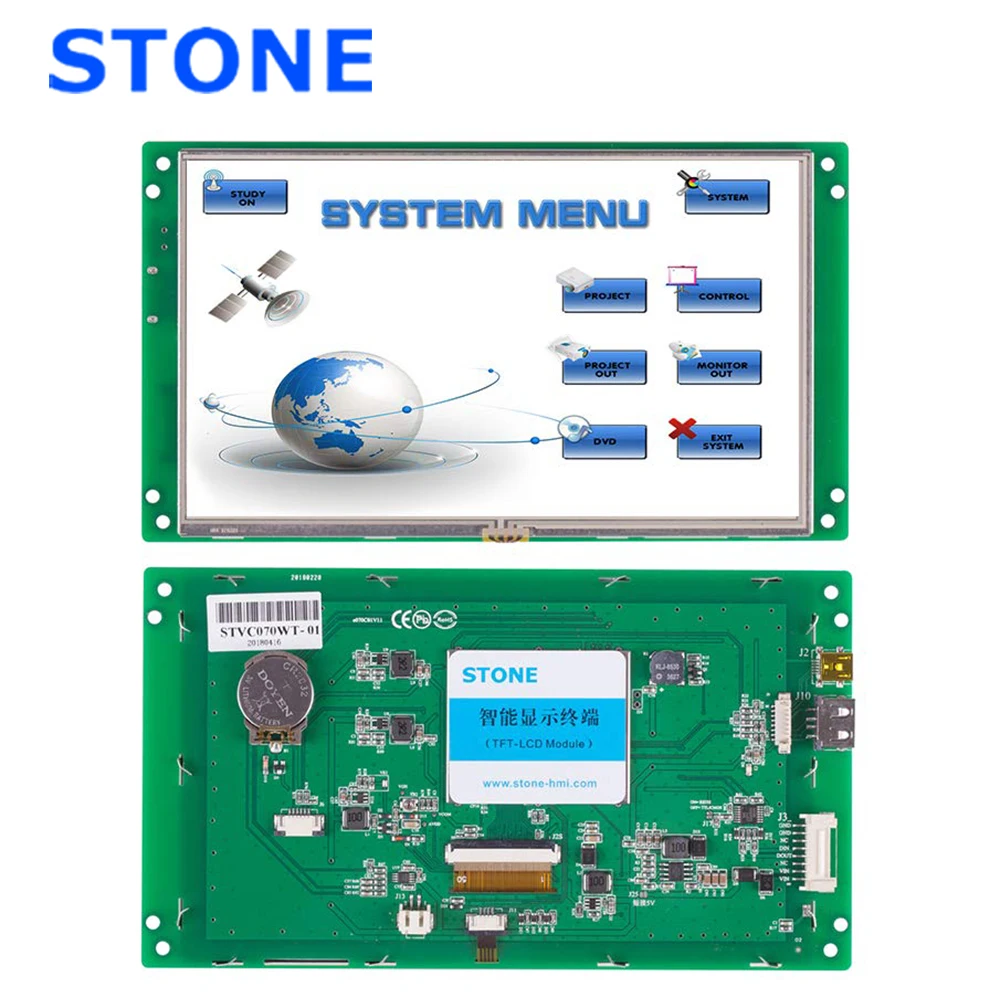

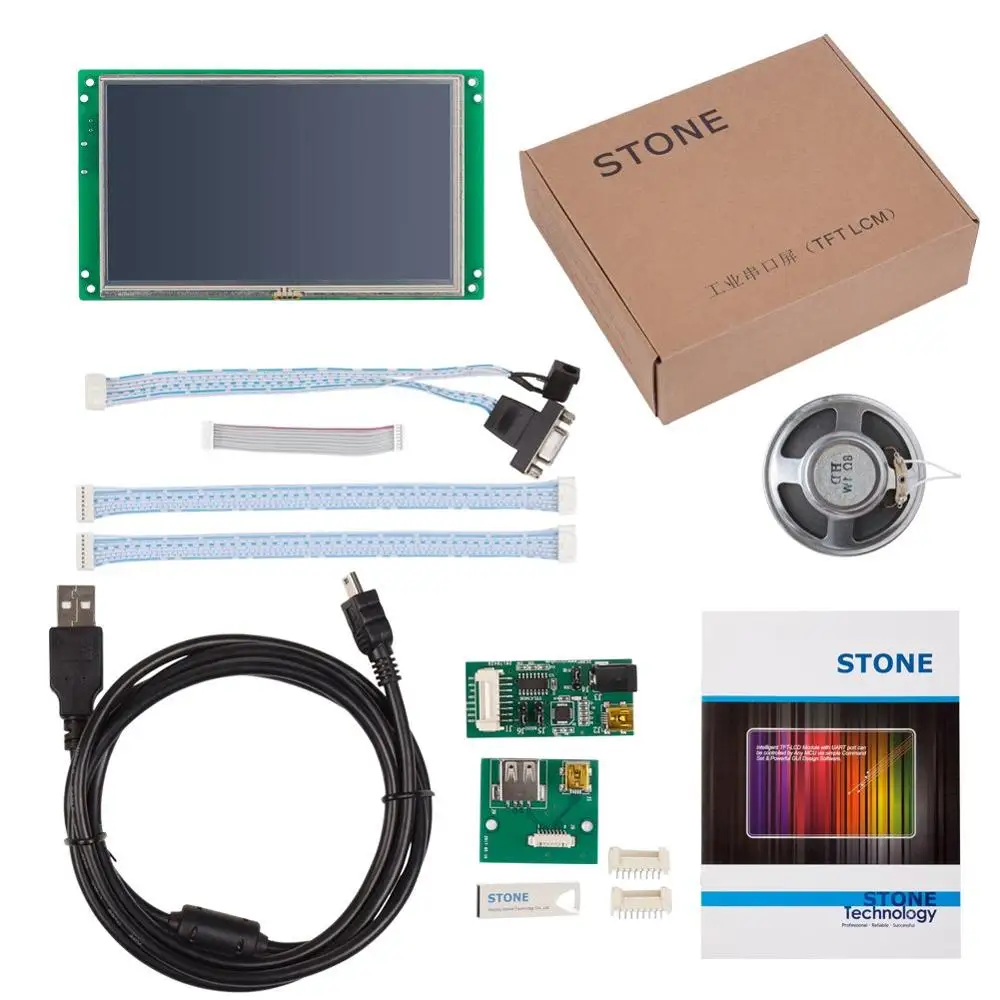

STVC070WT-01

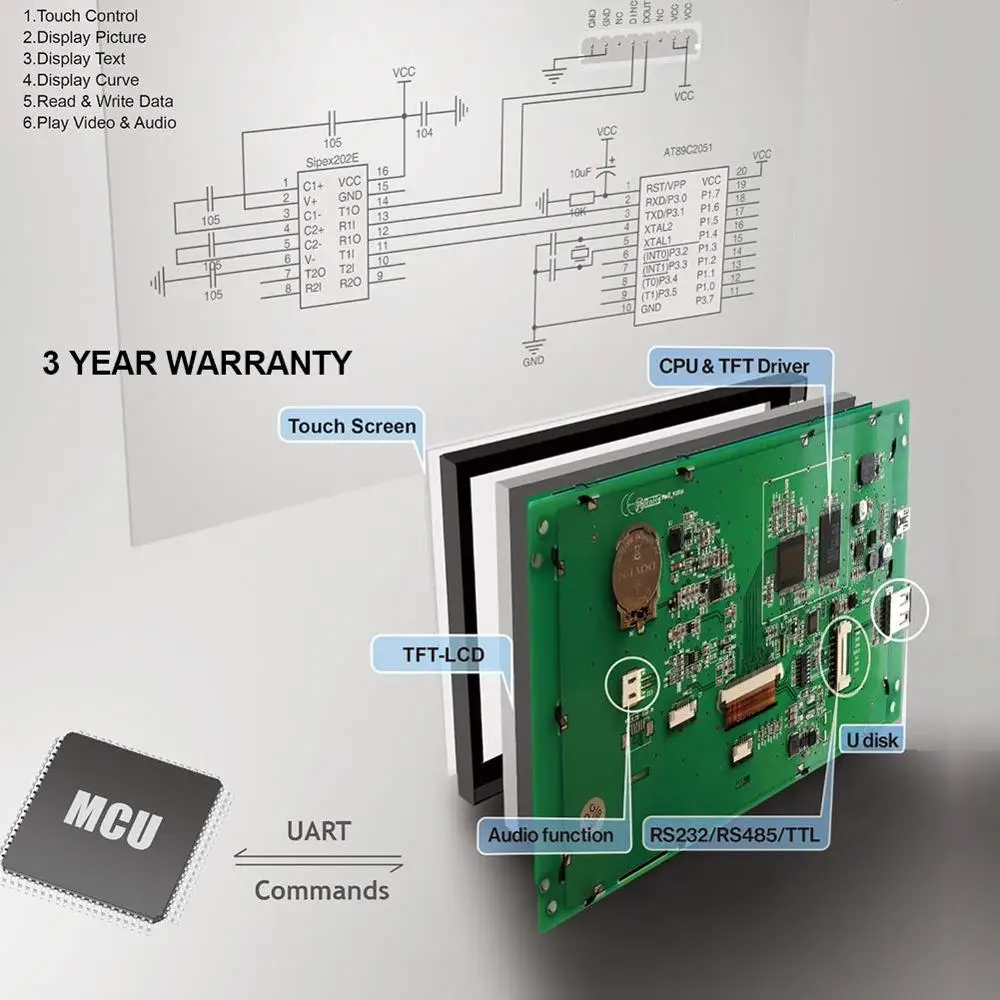

STVC070WT-01-это интеллектуальный TFT ЖК-модуль сПорт UARTКоторые могут контролироватьсяЛюбой MCUЧерез простойМощный командный набор. Таким образом, он может использоваться в качестве цветного TFT дисплея и сенсорного контроллера в различном электронном оборудовании.

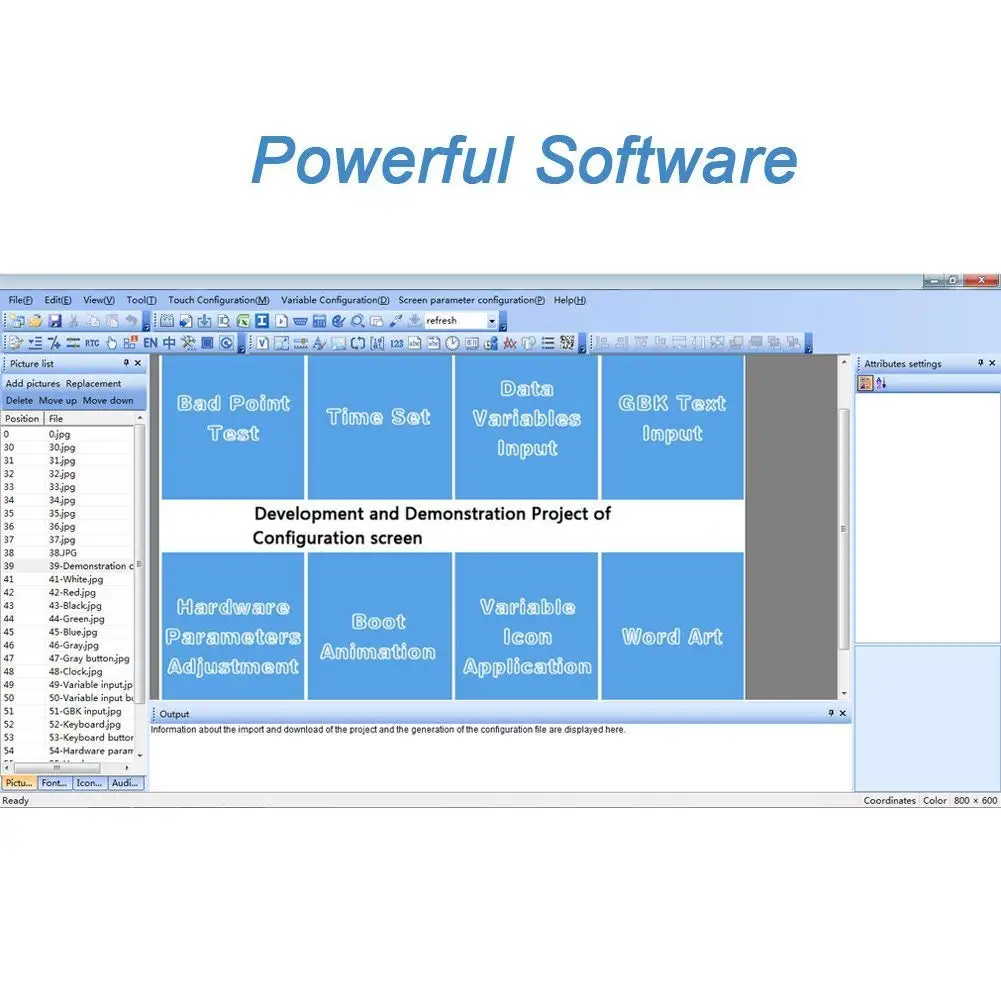

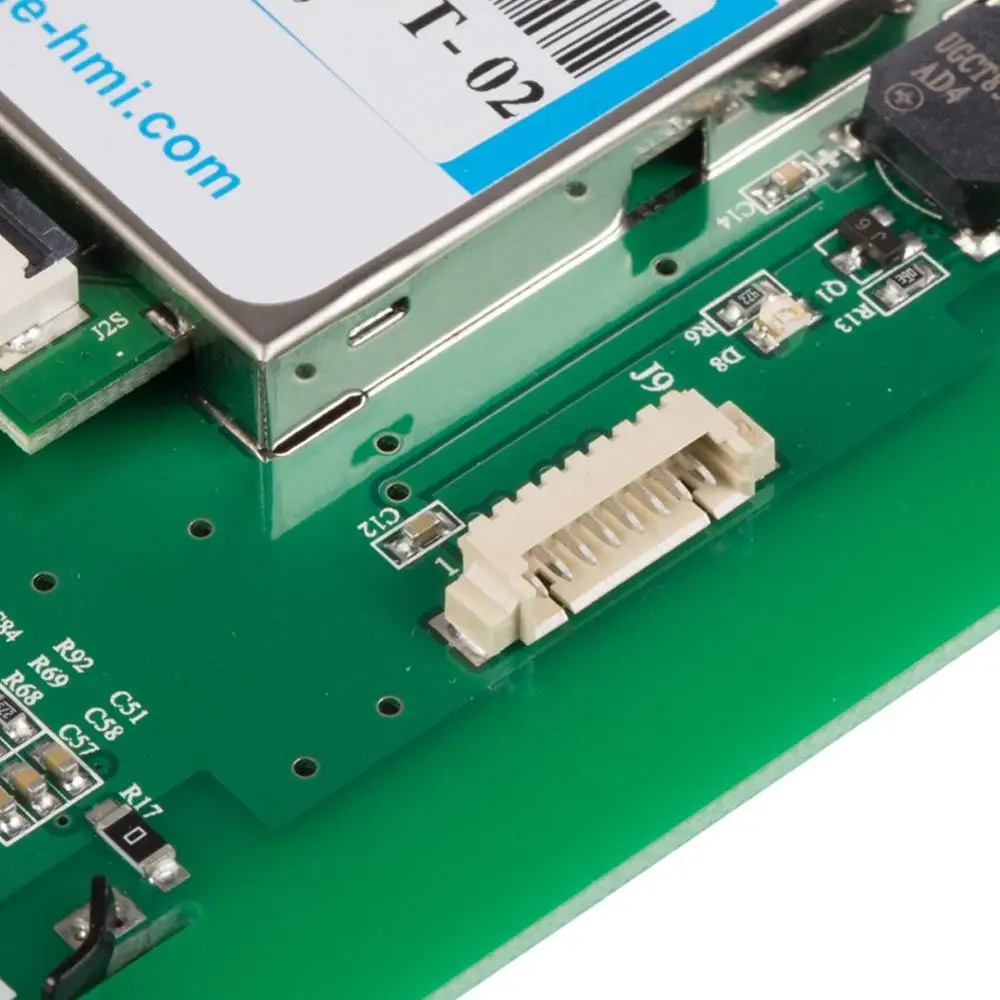

STVC070WT-01 включает в себя ЦП, драйвер TFT, флэш-память, порт UART, источник питания и так далее, важно, чтобы он был готовБазовая программа управленияИМощное дизайнерское программное обеспечение, Так что это может уменьшить много времени разработки и затрат для инженеров.

1. Создайте группу индивидуальных графических пользовательских интерфейсов!

2. Подключение через RS232/RS485/TTL/уровень напрямую!

3. Напишите языковую программу C или C + + для любого MCU для управления модулем TFT-LCD с помощью простой и мощной команды Hex!

Физический параметр

Модель

STVC070WT-01

Размер (дюйм)

7,0 дюймов

Разрешение

800 × rgb× 480

Цвет

65536 цветов (16 бит)

Область просмотра

154,1 мм × 85,9 мм

Расстояние между пикселями

0,1905 мм × 0,0635 мм (H×V)

Общий размер

186,3 мм × 105,4 мм × 15,3 мм (N)/16,9 мм (T)

Вес нетто

250 г (N)/ 325 г (T)

Панель TFT

Промышленная панель класса А

Сенсорный экран

Промышленный уровень 4 сопротивление провода
Или без сенсорного экрана является необязательным.

Параметр подсветки

Тип подсветки

Светодиодный

Яркость

400 кд/м2 (яркость может регулироваться на 100 уровней)

Контрастность

500:1

Срок службы подсветки

20000 часов

Угол обзора

70 °/ 70 °/ 50 °/ 60 °(L/R/U/D)

Рабочая температура

-20 °C ~ + 70 °C

Рабочая влажность

55 °C, 85%

Температура хранения

-30 °C ~ + 80 °C

Режим экрана

Цифровой

Параметры производительности

Процессор

КортексM4

ЖК-контроллер

CPLD EPM240

Частота обновления

200 МГц

Скорость переключения изображения

40 мс/картинка (25 фотографий/с)

Флэш-память

Стандартный 128 м, расширение 1 Гб

Объем памяти для изображения

В соответствии с возможностями изображения, предлагаем формат «JPG».

Интерфейс

Интерфейс RS232/ RS485/ TTL/USB

Загрузка изображений

USB2.0 (12 Мбит/с) и загрузка диска для хранения U

Диапазон напряжения

DC6.0V ~ 35V (типичное значение: 12V)

Мощность

2,6 W

Отчет об испытаниях

MTBF

4250000 H

Рабочая температура

-20 °C ~ + 70 °C

Влажность воздуха

60 °C, 90%

Непрерывное испытание вибрации

10-55 Гц, 1,5 мм, 10 г

Испытание на ускорение удара

6 мс, 100 г

Тестирование ESD

10 кВ

Проверка надежности излучения

44 Вт

Размеры

Разрешение

3,5''

320*240;320*480

4,3''

480*272

5''

480*272;640*480; 800*480

5,6''

640*480

5,7''

640*480

7''

800*480;800*600; 1024*600

8''

800*600;1024*768

9,7''

1024*768

10,1''

1024*600

10,4''

800*600

12,1''

1024*768

15,1''

1024*768
