100 шт. инфракрасный датчик избегания препятствий модуль смарт автомобиль робот 3

100 шт. инфракрасный датчик избегания препятствий модуль смарт автомобиль робот 3

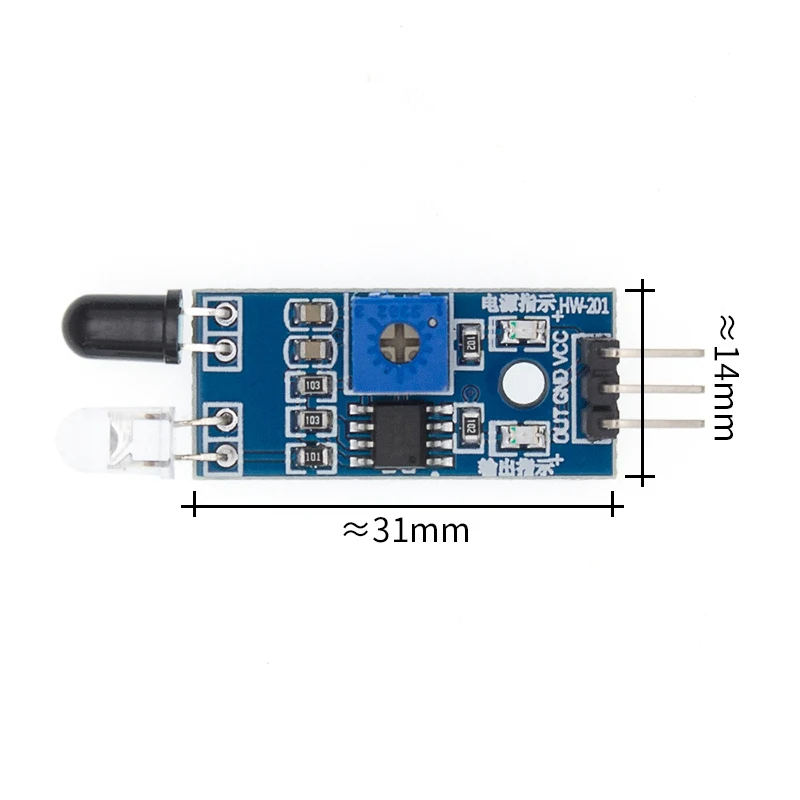

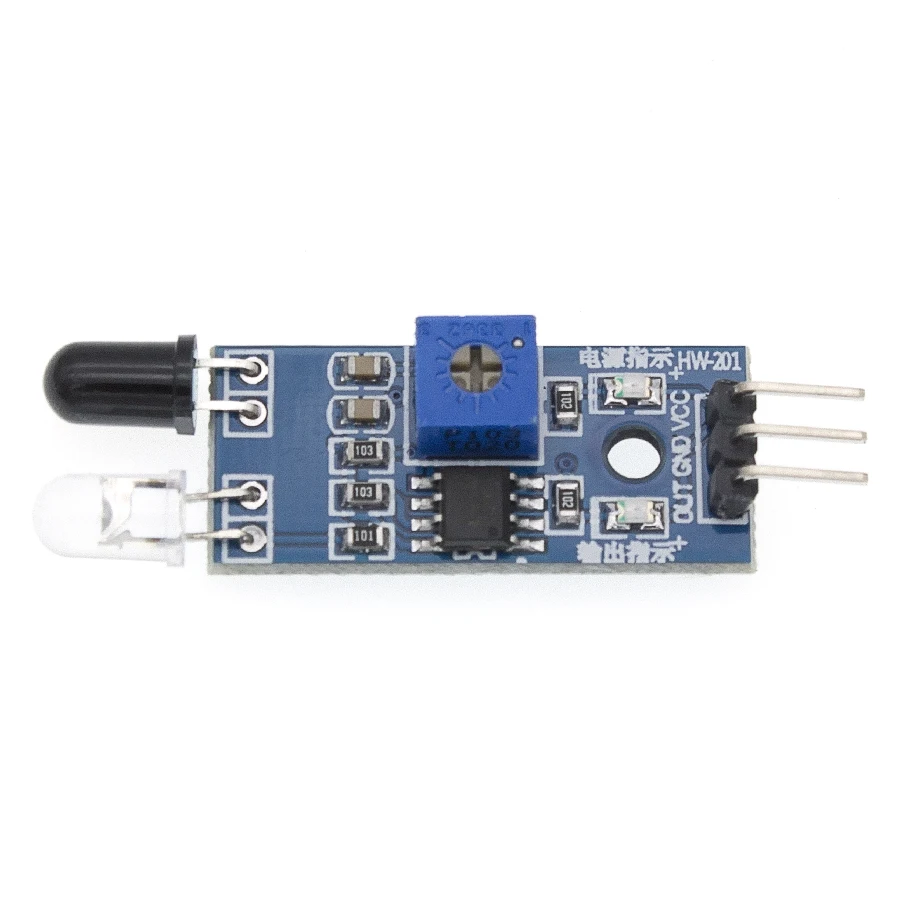

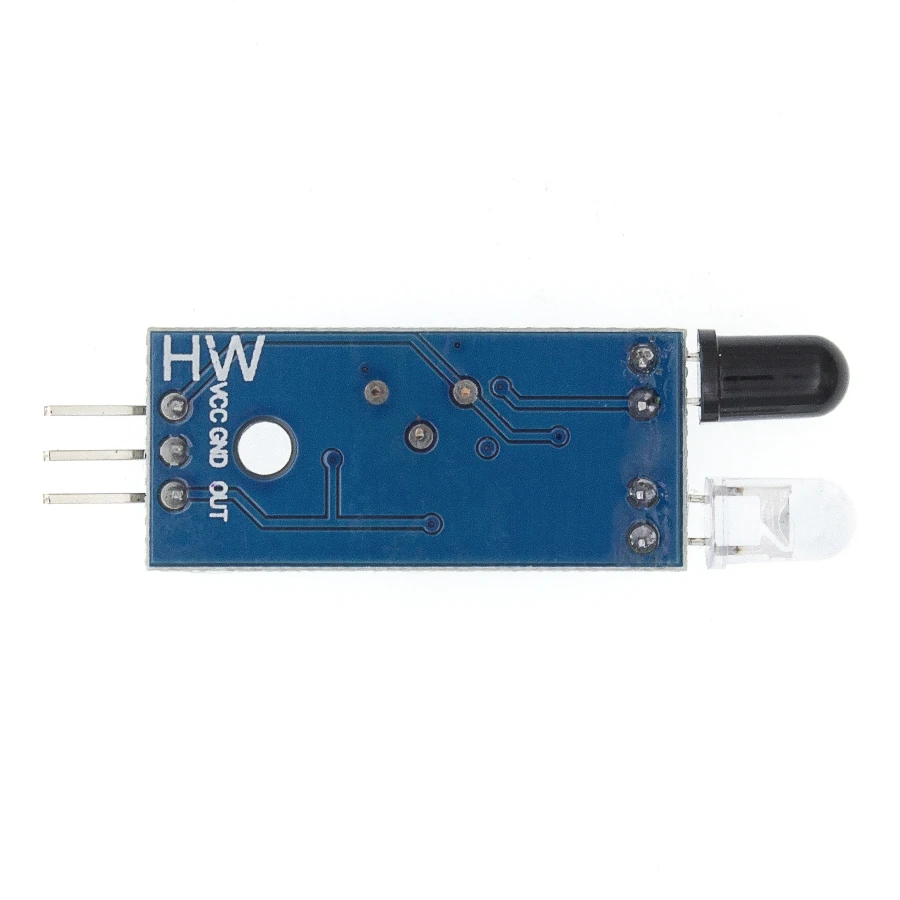

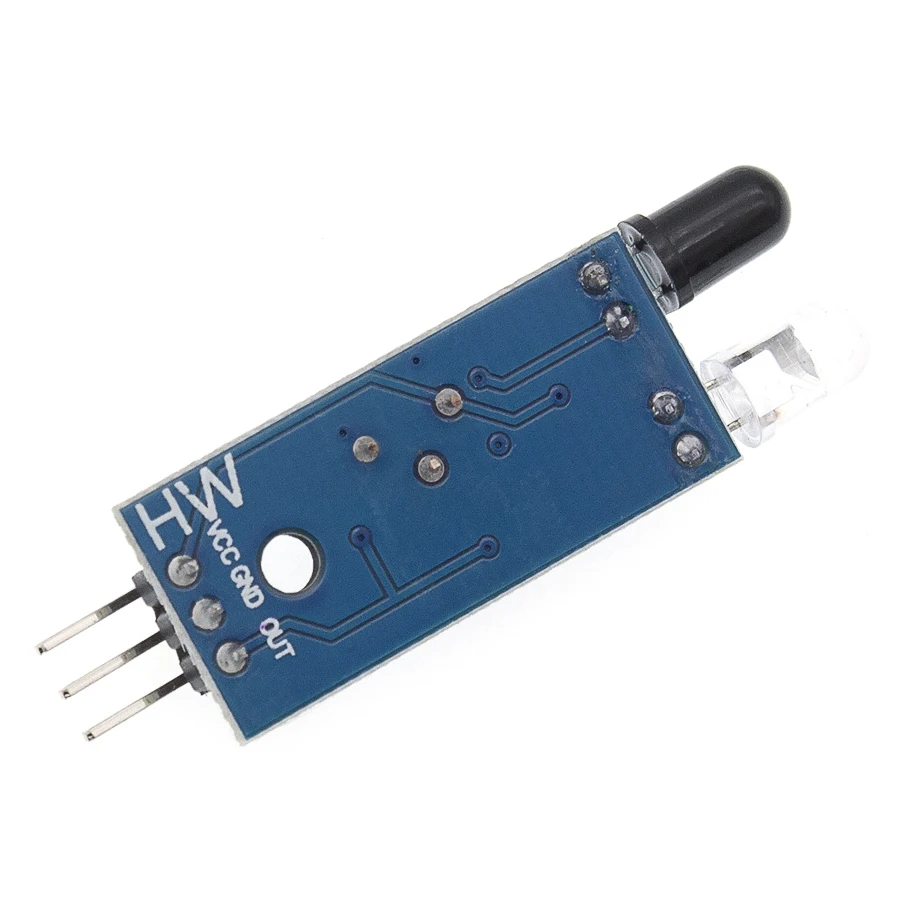

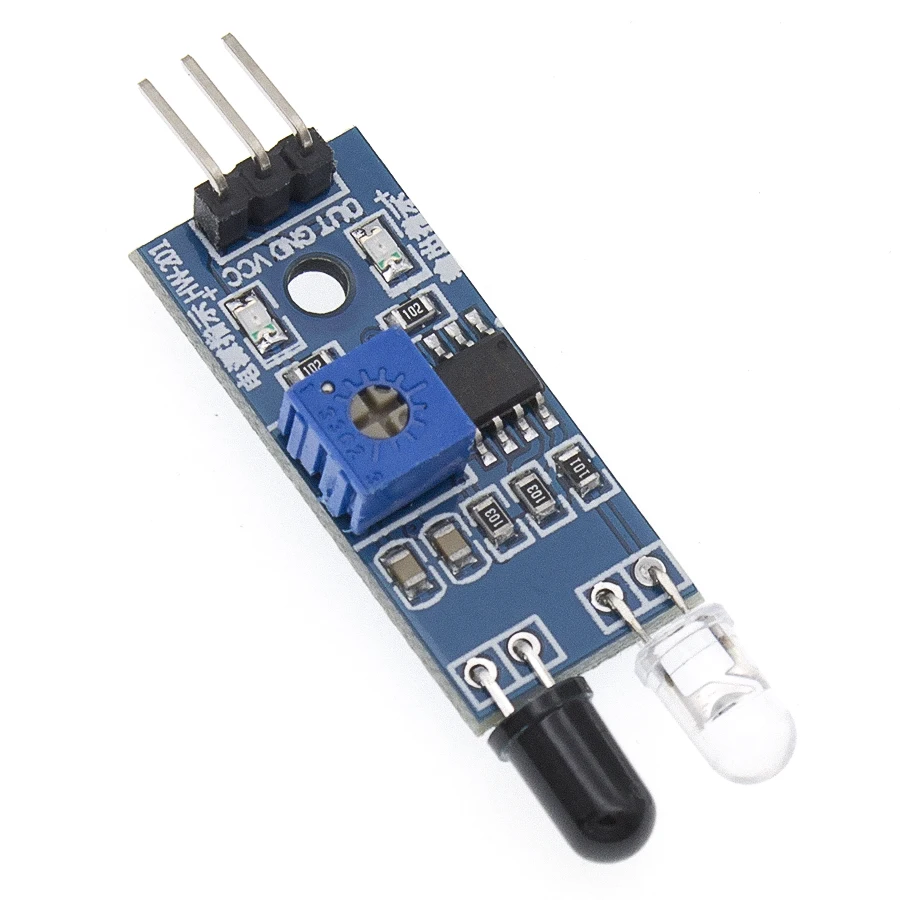

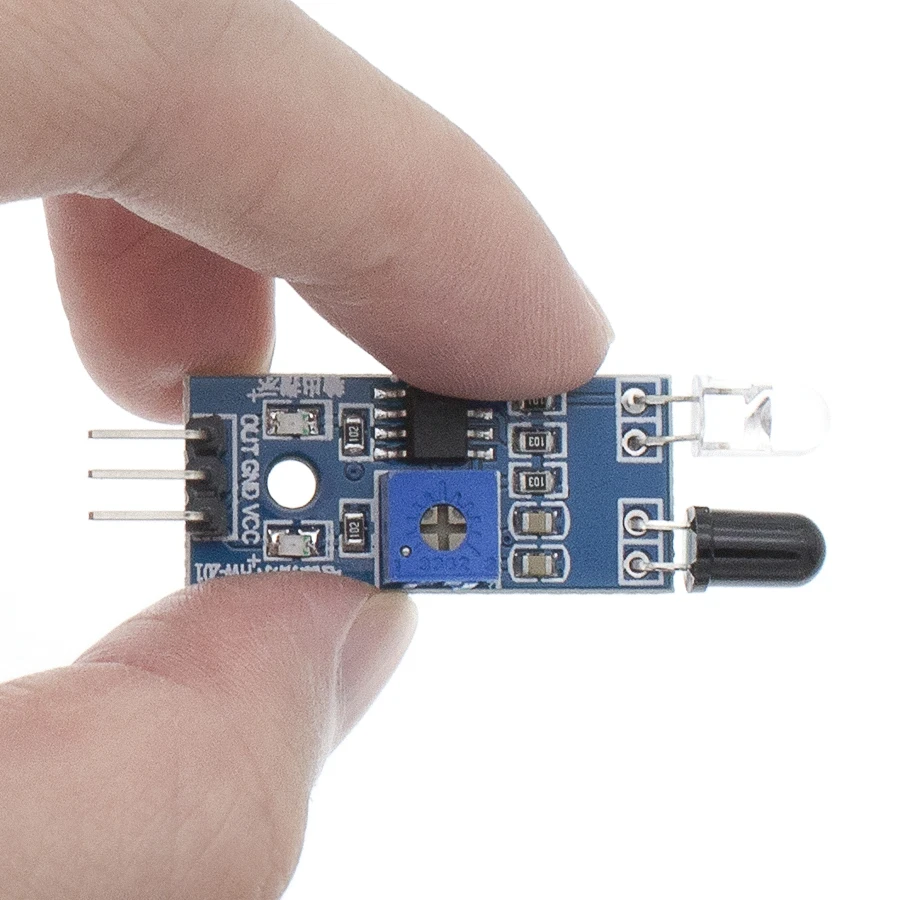

Описание продукта: модуль датчика имеет сильную адаптируемость к окружающему светильник и имеет пару инфракрасных излучений и приемных трубок. Передающая трубка излучает определенную частоту инфракрасных лучей. Когда направление обнаружения обнаруживает препятствие (отражающая поверхность), инфракрасный луч отражается приемной трубкой, после обработки схемы компаратора зеленый светильник включится, В то время как выходной интерфейс сигнала выводит цифровой сигнал (низкий сигнал 0 В), через ручку потенциометра для регулировки диапазона обнаружения, Эффективный диапазон 2 ~ 30 см, рабочее напряжение 3,3 В-5 В. Расстояние обнаружения датчика может быть отрегулировано потенциометром. Он имеет характеристики небольших помех, Прост в сборке и удобен в использовании. Он может быть широко использован во многих случаях, таких как предотвращение препятствий робота, избегание препятствий автомобиля, подсчет трубопровода и черно-белая линия отслеживания. Производительность продукта: 1. Когда перед модулем нет сигнала препятствий, выходной порт будет непрерывно выводить высокий уровень (5 В). Когда модуль обнаруживает сигнал переднего препятствия, зеленый индикатор на печатной плате будет светильник, и выходной порт будет продолжать выводить сигнал низкого (0 В), модуль определяет расстояние 2 ~ 30 см, угол обнаружения 35 °, расстояние обнаружения может быть отрегулировано потенциометром, потенциометром по часовой стрелке, Расстояние обнаружения увеличивается; Потенциометр против часовой стрелки для уменьшения расстояния обнаружения. 2. Датчик активного инфракрасного отражения обнаружения, поэтому отражательная способность и форма цели является ключом к обнаружению расстояния. Один черный диапазон обнаружения самых маленьких, белый максимум; Небольшая площадь расстояния объекта, большая площадь расстояния. 3. Выходной порт модуля датчика может быть непосредственно подключен к порту микроконтроллера IO также может непосредственно управлять реле 5 В; Подключение: VCC-VCC; GND-GND; OUT-IO 4, компаратор с LM393, стабильный. 5, может использоваться 3,3 В-5 в постоянного тока модуль питания. Когда питание включено, красный индикатор питания Светильник; Инструкции по использованию: 1.VCC внешнее напряжение 3,3-5 в (может быть непосредственно подключен к микроконтроллеру 5 В или 3,3 В одноchip) 2.GND внешний GND 3. Выход небольшой платы цифровой выходной интерфейс (0 и 1)
