Новый продукт

Связанный с камерой

Примечания: мы не считаем, что переключатель будет подключен к беспроводной камере,И все продукты могут поддерживать PAL или NTSC

,Но не поддерживайте PAL и NTSC одновременно.

Есть два комбинированных переключателя sytles, четыре переключателя можно подключить DVR

Пожалуйста, прочитайте подробное описание

В описании есть два стиля

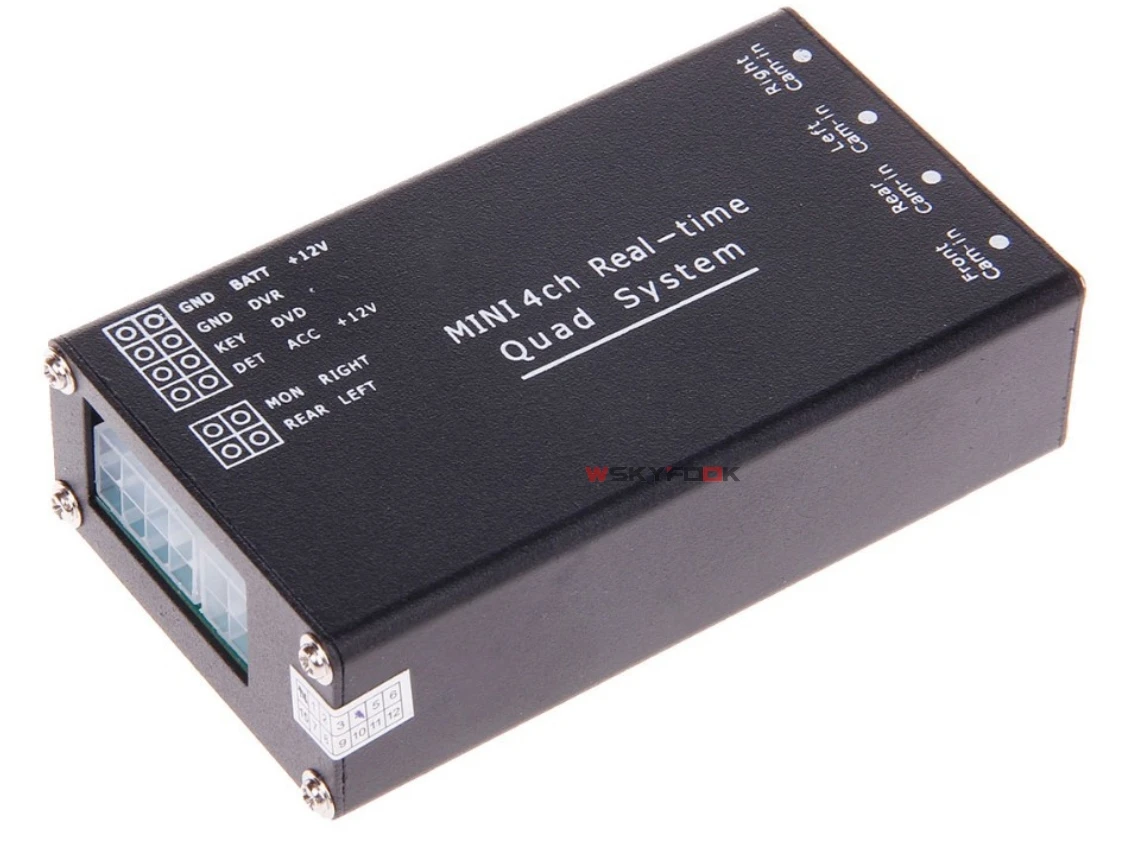

1: st303Интеллектуальная и энергосберегающая четырехъядерная система

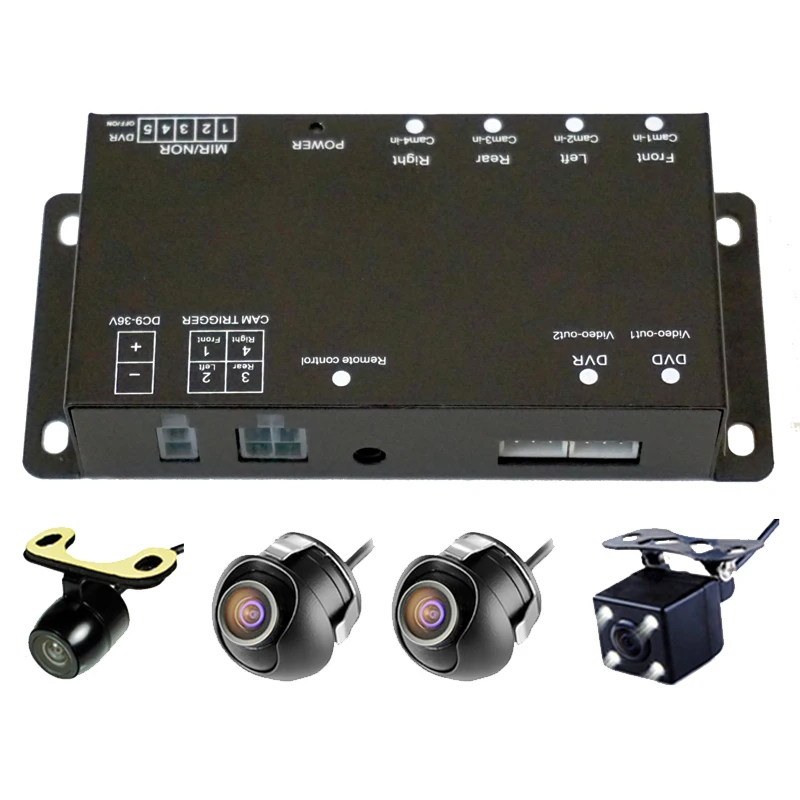

6808: четырехсторонний переключатель может комбинировать/отделять видео

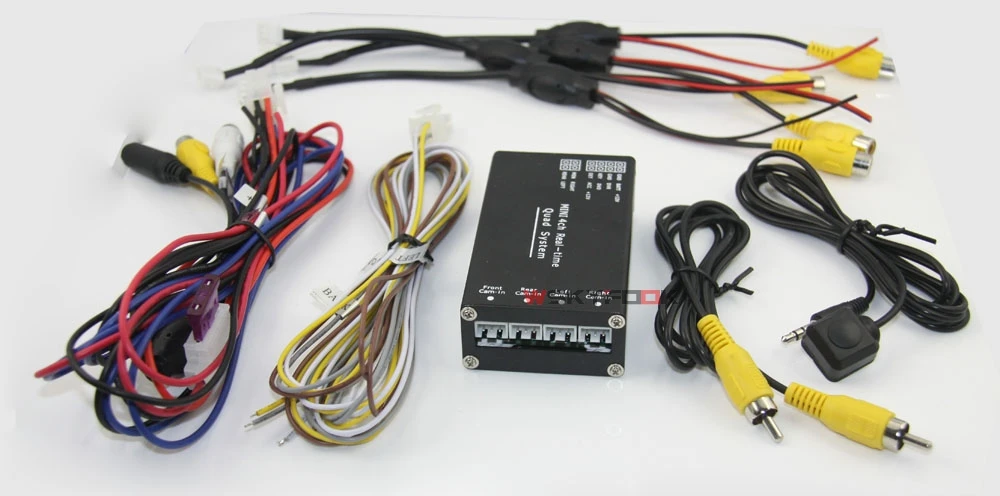

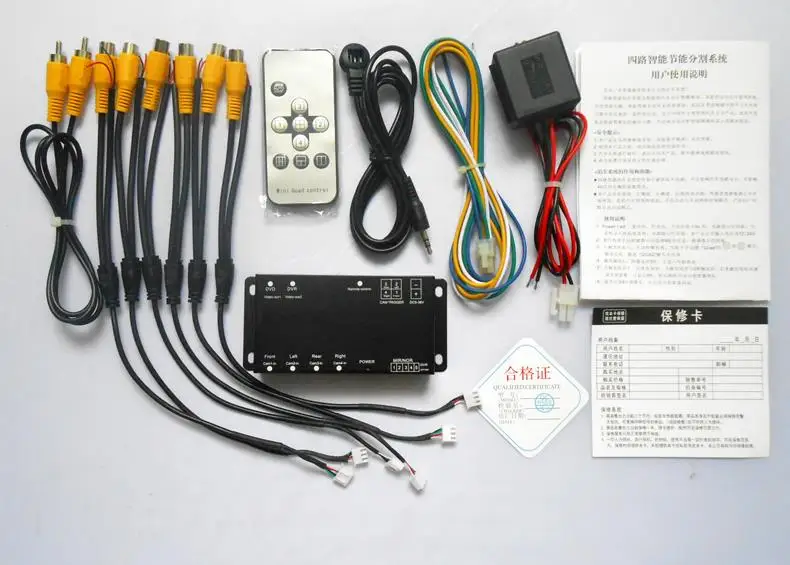

Упаковка

Прежде всего, большое спасибо за использование нашей системы парковки!

Важные советы:

Метод пользовательских настроек

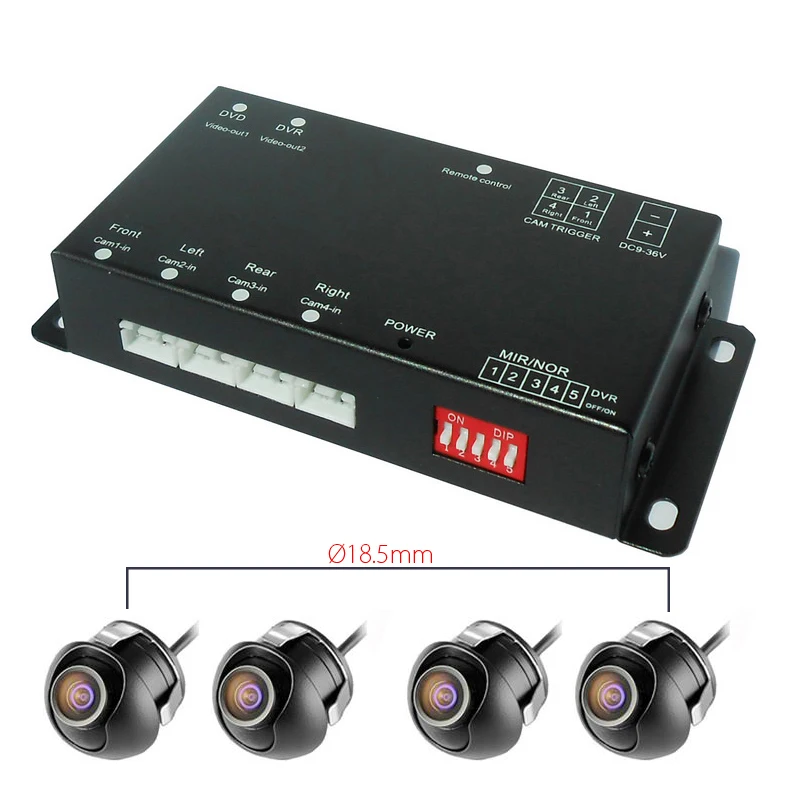

Установите переключатель циферблата в разном состоянии (в соответствии с различными функциями памяти), затем нажмитеЛинейный ключВ то же времяВключение питания, Мощность около 2 секунд может ослабитьЛинейный ключ, Выберите ДисплейРежим, затем вы можете установить функцию памяти. Ниже приведены виды описания:

1. Переключатель циферблата 5 вверху, 1-4В нижней частиУстановите экран загрузки для Режим.

2. Переключатель циферблата 1,3 наВерх, Другой переключатель циферблатаВ нижней части, Установите левую и правую триггерную линию, которая может быть непосредственно включена и срабатывает, выключайте 3 секунды.

3. Переключатель циферблата 1,4 сверху, иДругой циферблат в нижней части,Установите кнопку, определяемую как короткое нажатие, откройте экран, запомните текущий режим экрана (пожалуйста, используйте Режим экрана дистанционного управления), снова короткий до режима ожидания.

Установите срабатывающийДисплейРежим:

4. Переключатель циферблата 1 в верхней части, 2-5 ниже, набор1Триггер линииРежим отображения. (Пожалуйста, используйте пульт дистанционного управления для переключения многоэкранного режима, который вам нужен. После отключения питания, ТРИГГЕРНАЯ линия 1 отобразит текущий режим изображения.)

5. Переключатель циферблата 2 вкл., 1,3-5 ниже, установка 2 триггераРежим отображения. (Пожалуйста, используйте пульт дистанционного управления для переключения многоэкранного режима, который вам нужен. После отключения питания, триггер линии 2 будет отображать текущий режим изображения.)

6. Переключатель циферблата 3 вкл., 1-2,4-5 ниже, набор 3 триггераРежим отображения. (Пожалуйста, используйте пульт дистанционного управления для переключения многоэкранного режима, который вам нужен. После отключения питания триггер 3 отобразит текущий режим изображения.)

7. Переключатель циферблата 4 вверху, 1-3, 5 в нижней части, набор 4 триггераРежим отображения. (Пожалуйста, используйте пульт дистанционного управления для переключения многоэкранного режима, который вам нужен. После отключения питания, пусковая линия 4 отобразит текущий режим изображения.)

УстановитеЛинейный ключ, Сенсорный выключатель, короткое нажатиеДисплейРежим:

ЛинияКлюч, СенсорныйПереключатель, короткое нажатие, переключение, CH1, CH2, CH3, CH4 иИзображения петель (например, без видео, пропустить непосредственно)

8. Переключатель циферблата 1 в нижней части, 2-5 в верхней части, установите короткий режим нажатия на первую картинку. (в этом случае используйте пульт дистанционного управления для переключения режима экрана, который вам нужен. После выключения питания Выключатель короткий, и режим будет отображаться в первый раз. Если ch1 не имеет видео, этот режим будет пропускать напрямую)

9. Переключатель циферблата2В нижней части,1,3-5В верхней части Установите короткий режим нажатия второго изображения. (в этом случае, пожалуйста, используйте пульт дистанционного управления для переключения режима экрана, который вам нужен. После выключения питания Выключатель короткий, и режим будет отображаться в первый раз. If ch2Не имеет видео, этот режим будет пропускать напрямую)

10. Переключатель циферблата3В нижней части,1-2,4-5В верхней части Установите короткий прессТретийРежим изображения. (в этом случае, пожалуйста, используйте пульт дистанционного управления для переключения режима экрана, который вам нужен. После выключения питания Выключатель короткий, и режим будет отображаться в первый раз. If ch3Не имеет видео, этот режим будет пропускать напрямую)

11. Переключатель циферблата4В нижней части,1-3,5В верхней части Установите короткий прессЧетвертоеРежим изображения. (в этом случае, пожалуйста, используйте пульт дистанционного управления для переключения режима экрана, который вам нужен. После выключения питания Выключатель короткий, и режим будет отображаться в первый раз. If ch4Не имеет видео, этот режим будет пропускать напрямую)

12. Переключатель циферблата 5 в нижней части, 1-4 в верхней части, Установите короткое нажатие в пятом режиме экрана. (в этом случае используйте пульт дистанционного управления для переключения режима изображения, который вам нужен. После выключения питания сенсорный выключатель короткий, в пятом раз будет отображаться этот режим)

Как стирать узоры памяти

13 Наберите переключатель 1-5 ниже, Очистите все режимы памяти и восстановите стандартную функцию.

Особенности
Интеллектуальная система парковки Quad для вашего автомобиля с точки зрения изображения слепых мест, для вашего безопасного вождения эскорта. Наслаждайтесь
Вождение, вождение без слепых мест, чтобы почувствовать отсутствие мертвых концов.
Эта высококлассная автомобильная система парковки в сочетании с привычками владельцев вождения разработали экономичную
Автомобильные продукты безопасности больше подходят для использования владельцами.
Эта система парковки основана на дорожных условиях, рабочих привычках водителя, ручном и автоматическом управлении
Показан видеоанализ.
<Советы безопасности>
1. Этот продукт является только системой помощи при вождении, вы концентрируетесь на безопасном вождении.
2. Перед использованием этого продукта, пожалуйста, прочитайте подробные инструкции.
3. Автомобиль в режиме быстрого вождения, предлагаемое Закрытие этого продукта, концентрируя внимание на дорожных условиях.
4. Пожалуйста, осознанно соблюдайте правила дорожного движения, имеющие отношение к стране.
<Роль и функция системы парковки>
★Интеллектуальная система парковки Quad не разрушает оригинальную автомобильную цепь, не влияет на безопасность
Автомобильная цепь, не влияет на гарантию транспортного средства 4S ситуации в магазине.
★Этот продукт имеет переднюю, левую сторону, как правую, заднюю четыре функции, драйвер может в соответствии с
Требуемая среда вождения, мониторинг ситуации вокруг автомобиля; два с автоматическим и ручным управлением
Режим, когда заводской автоматический режим по умолчанию.

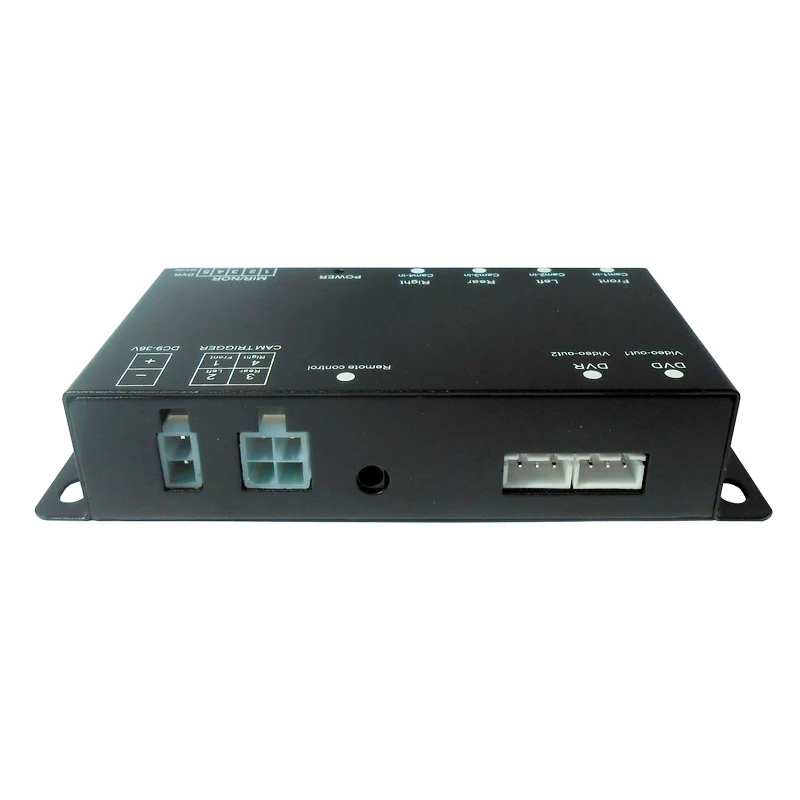

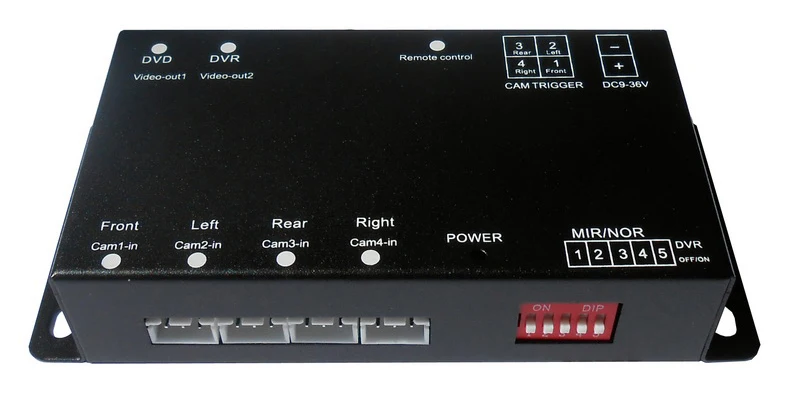

Ⅰ. Описание
(1) светодиод питания, мощность, освещение горит, когда напряжение ниже 9 В, мигает индикатор питания; когда система
Входит в режим ожидания, мигает индикатор питания. Этот продукт является нормальным входным напряжением 12/24 в.
(2) ТРИГГЕРНАЯ линия и ручные клавиши могут выбрать изображение любым способом 4-полосная камера
(3) в режиме триггера эффективно отдайте ключи. Когда вы нажимаете ручную клавишу «Quad» или кнопку,
Недопустимый триггер, отмена триггера «QUAD», чтобы быть эффективным
(4) после запуска отменить, изображение задерживается на три секунды и входит в режим ожидания.
(5) состояние триггера, без приоритета, когда ТРИГГЕРНАЯ линия, когда более двух триггеров, то ТРИГГЕРНАЯ линия
Соответствующее полноэкранное изображение канала, всего три секунды, а затем автоматически разбивается на экран изображения.
(6) можно подключить до четырех камер и автоматически разделить видео экран
(7) Автомобильная камера питается от устройства для легкой проводки
(8) устройство dvd-дисплея, срабатывающее при помощи переключателя, проводки и удобства отображения
(9) каждое изображение может быть настроено для передачи/зеркального отображения соответственно, разъемы RCA могут быть настроены для подключения
Видеорегистратор/VCD

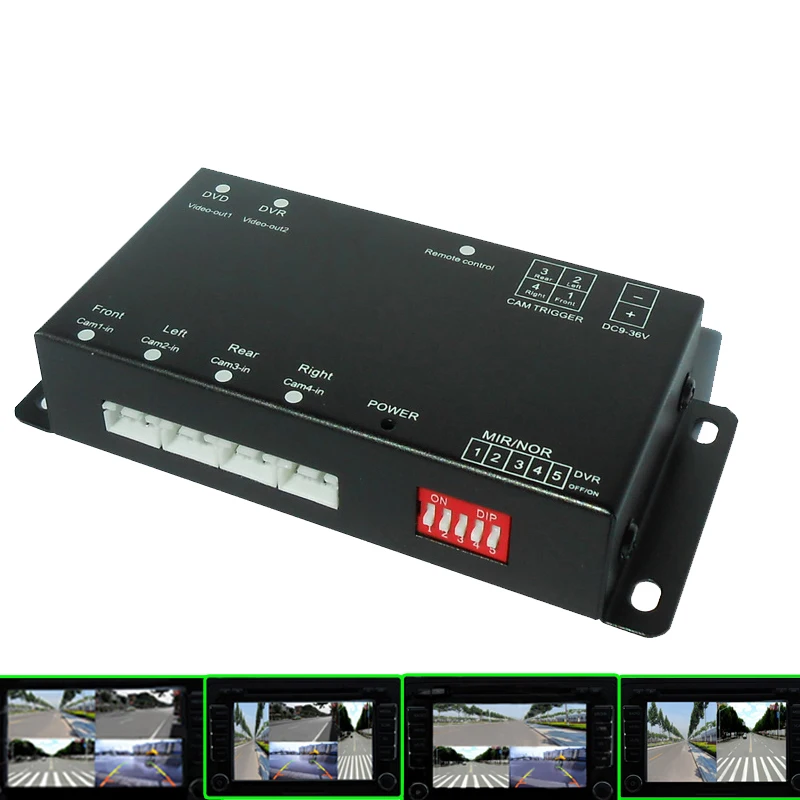

Mode. Режим экрана
★Авто Режим вводит :( номера представляют соответствующий номер канала камеры, канал
Номер не показан)
(1)При подключении к четырем камерам камера работает после запуска автомобиля, экран автоматически отображается
Режим Quad, автоматически отключается после задержки 5 секунд.

(2)При подключении к трем камерам камера работает после запуска автомобиля, экран
Автоматически отображает три режима разделения, автоматически выключается после задержки 5 секунд.
(3)При подключении к двум камерам камера работает после запуска автомобиля, экран
Автоматически отображает двойной режим разделения, автоматически выключается после задержки 5 секунд.
(4)Запуск запуска вперед, в зависимости от полноэкранного экрана до шоу, запускает автоматический
Отключение задержки выхода 3 секунды.
(5)После запуска переднего или обратного питания, поверните налево, поверните левый свет триггера полный экран дисплея для 3
Секунд после восстановления автоматической сегментации видеоизображений.
(6)После запуска переднего или обратного питания, поверните направо на свет, поверните правый триггер полный экран дисплея для
3 секунды для возврата к автоматической сегментации видео изображений.
(7)Включение обратного триггера, подключение к полноэкранному дисплею заднего хода, автоматическое отключение
После подвешивания реверсивная передача задерживается на 3 секунды,
★Введен ручной режим:
При выключении коснитесьМожно включить, дисплей автоматически разделит экран изображения, нажмите еще раз, чтобы закрыть.

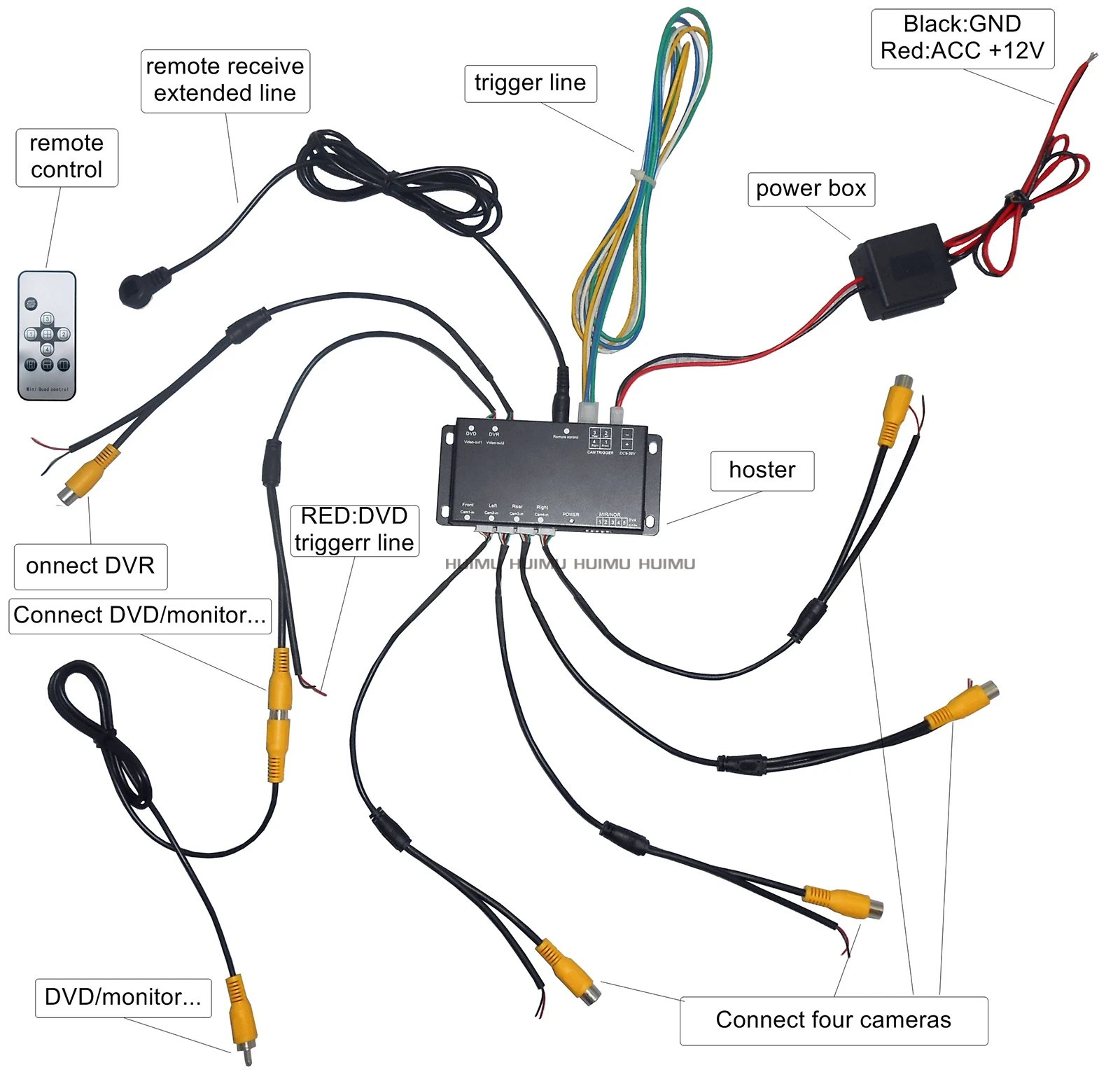

★Хост-бокс с высокой интеграционной технологией, четыре Камеры Централизованного блока питания от хоста, тем самым
Значительно уменьшая утомительную проводку во время установки, в дополнение к четырем камерам захватил сигнал изображения
После того, как хосты преобразованы видео кабелем и навигацией DVD "AV" Порт подключения

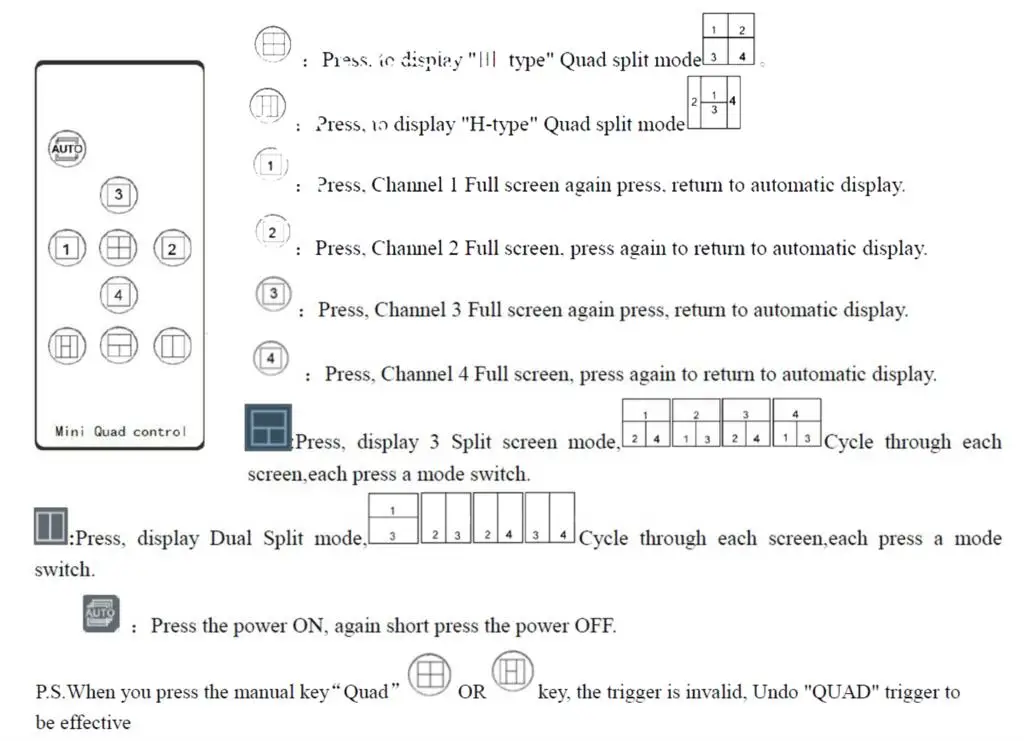

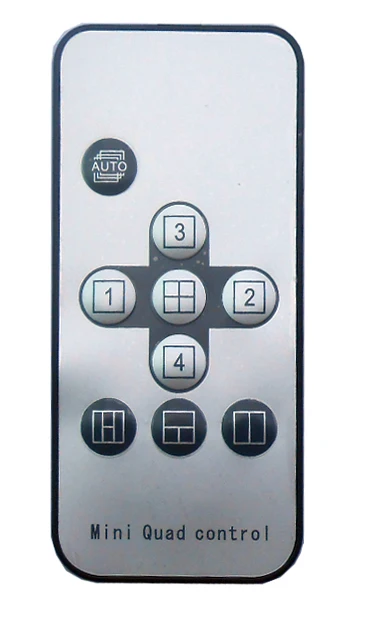

Ⅲ. Функции дистанционного управления кнопками:
