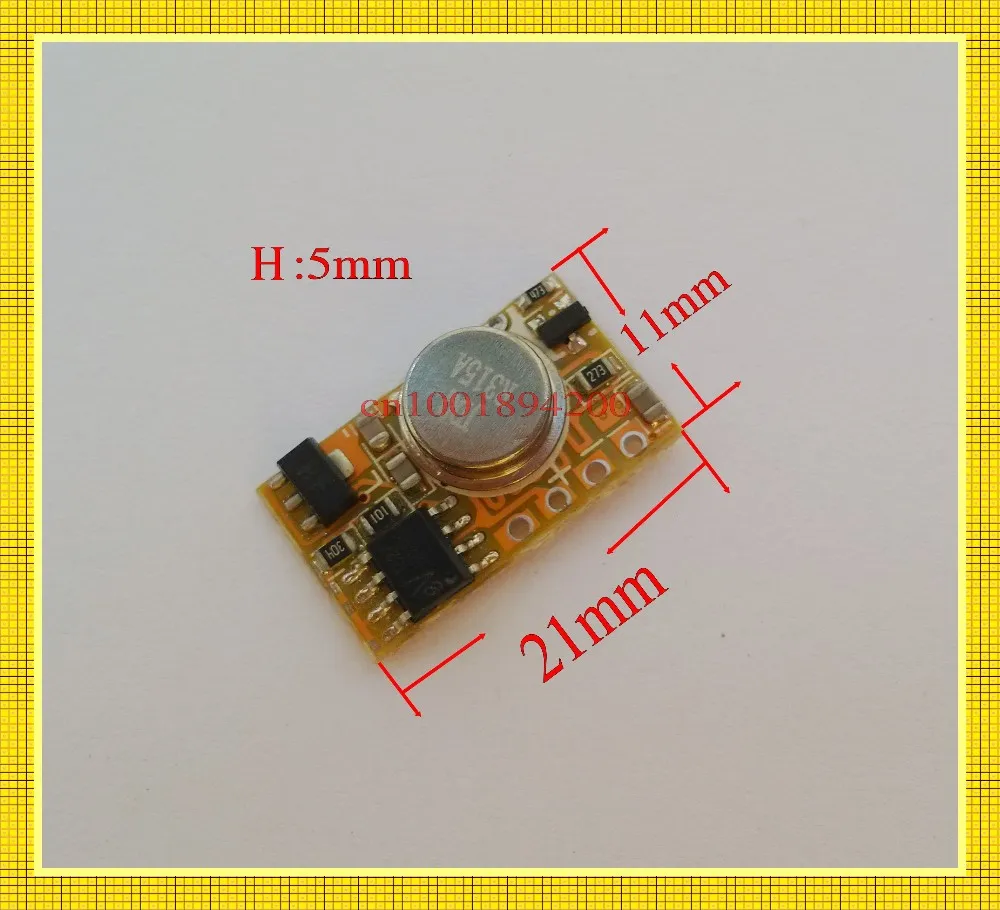

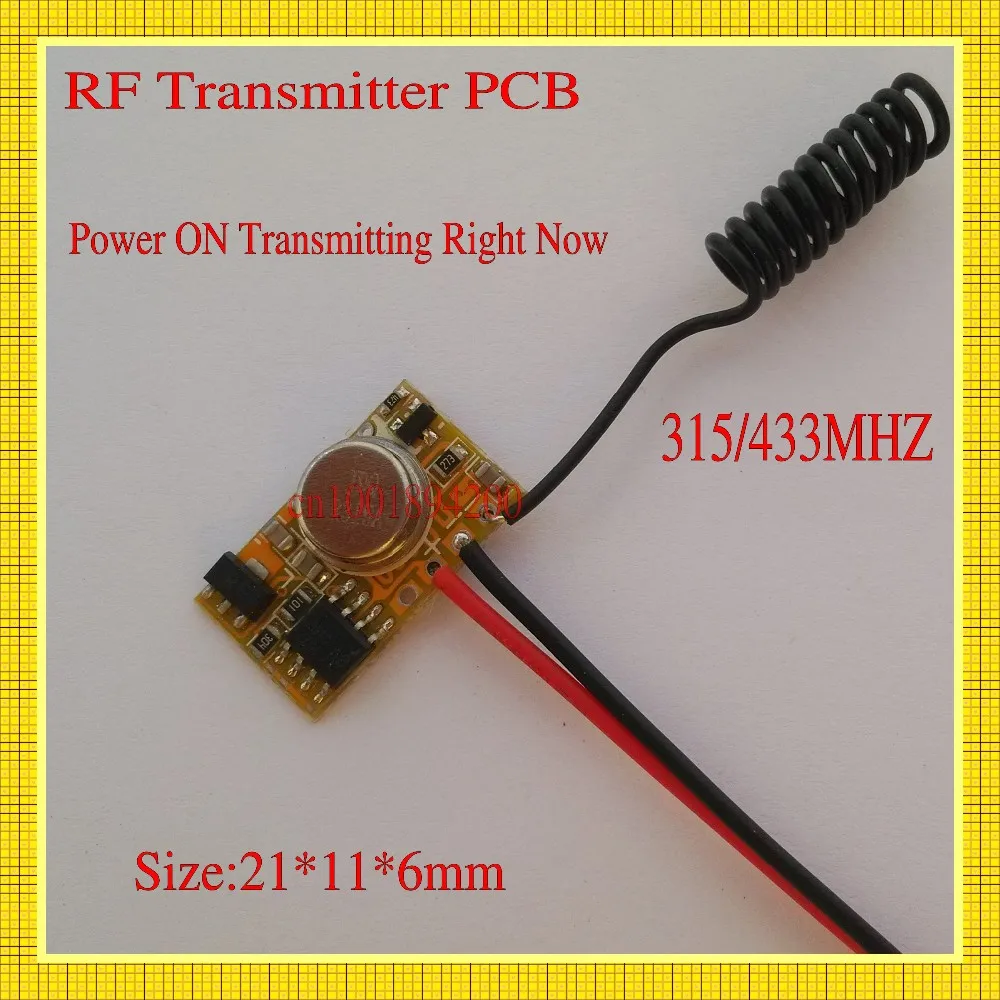

Передатчик Речь идет о RF передатчик доска без чехол и кнопка, просто Вход DC3V-DC12V Мощность для него, он будет передачи сигнала, микро-передающий модуль для обучающий приемник кодов. Модуль передатчика может управляться детектором дыма или другим датчиком или микроконтроллером. Рабочая Напряжение: DC3V-DC12V( 3V 3,3 V 3,7 V 4,5 V 5V 6V 7,4 V 9V 12V все ОК) Входной DC3V-DC12V для приемника, передающий сигнал ( (Мини-аккумулятор имеет лучшую DC3.7V-12V. Адаптер питания постоянного тока или автомобильный аккумулятор имеют лучшую DC3V-9V) Режим модуляции: ASK Потребляемый ток: 0uA Рабочий ток: 8-10 мА Мощность передачи: 35-50 мВт Тип кодирования: Обучающий код (Ev1527) Расстояние передачи: 100-300 м Чувствительность приема: 108dBm Размер: 21*11*5 мм Приемник Рабочая Напряжение: DC4V-12V

(DC4V 4,2 V 4,5 V 5V 6V 7,4 V 9V 12V) все в порядке

Ток в режиме ожидания: 7-9 мА

Рабочий ток: 70-130ma

Стандарт реле: 20A (14VDC 12A 120VAC 7A)

Максимальная нагрузка: 10A (имеет лучшую нагрузку менее 7A)

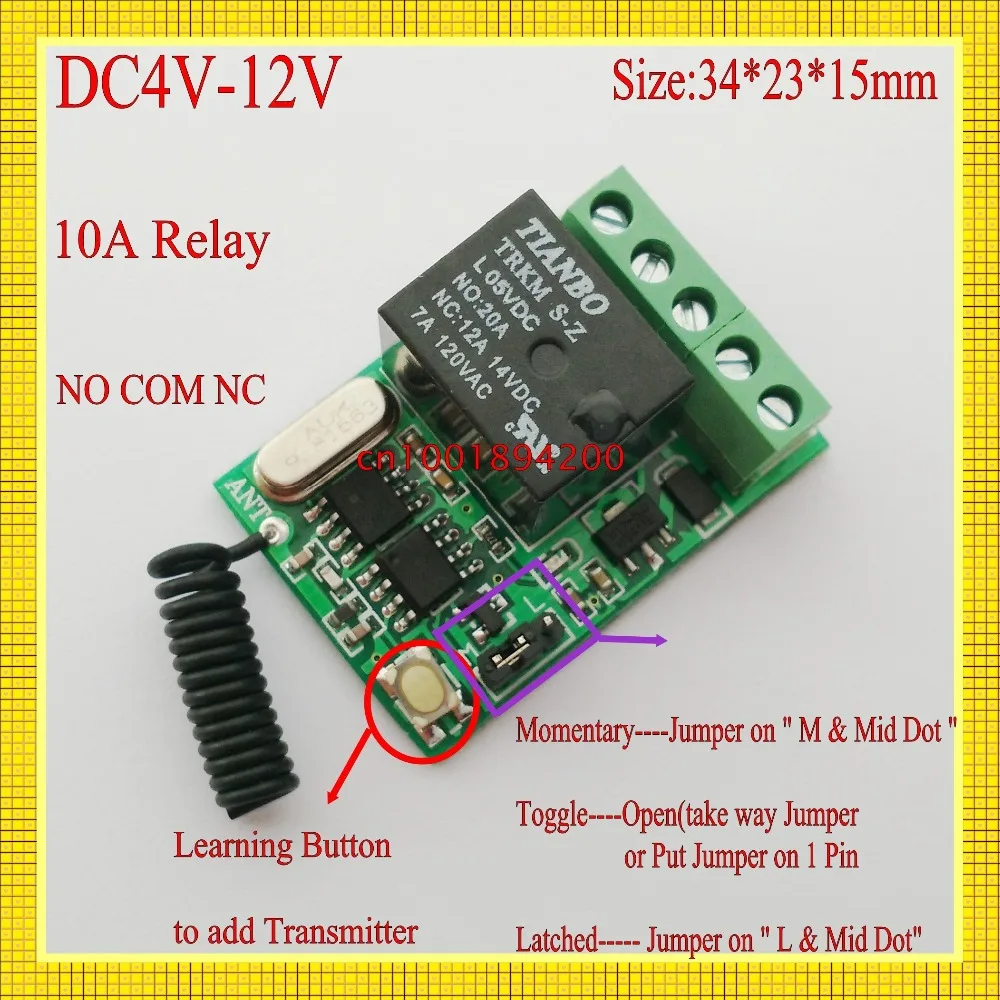

Размер: 34*23*15 мм

Рабочая частота: 315 МГц/433,92 МГц опционально

Код обучения: кнопка обучения для добавления передатчика

Мгновенное переключение фиксации регулируется кнопкой обучения

Защелкивающийся --------- нажмите кнопку обучения, пока светодиодный индикатор Приемника не начнет мигать 1 раз, а затем отпустите его

Мгновенный ------ нажмите кнопку обучения, пока приемник светодиодныйИндикатор мигает в течение 2 раз, затем отпустите его

Переключения -------------Нажмите кнопку обучения, пока приемник не светодиодныйИндикатор мигает 3 раза, затем отпустите его

Мгновенный ----- нажмите и удерживайте --- ВКЛ, отпустите ---- ВЫКЛ

Переключение ------- нажмите один раз ---- вкл. Нажмите еще раз ---- ВЫКЛ

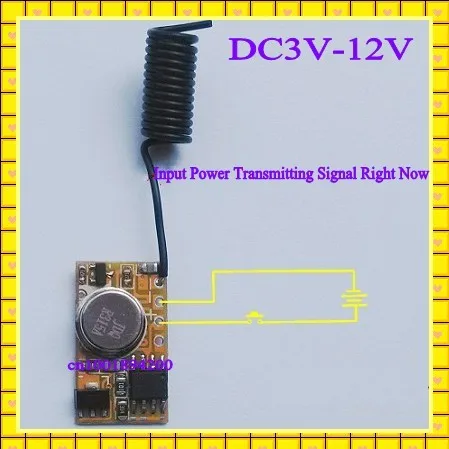

Мгновенный ------ Входная мощность для передатчика, он передает сигнал прямо сейчас, приемник принимает сигнал включен, стоп входной мощности для передатчика, приемник выключен,

Переключение ---------- Входная мощность для передатчика 1 раз, передатчик передающий сигнал 1 раз, приемник включен, Входная мощность для передатчика 1 раз снова, передатчик передающий сигнал 1 раз снова, приемник выключен,

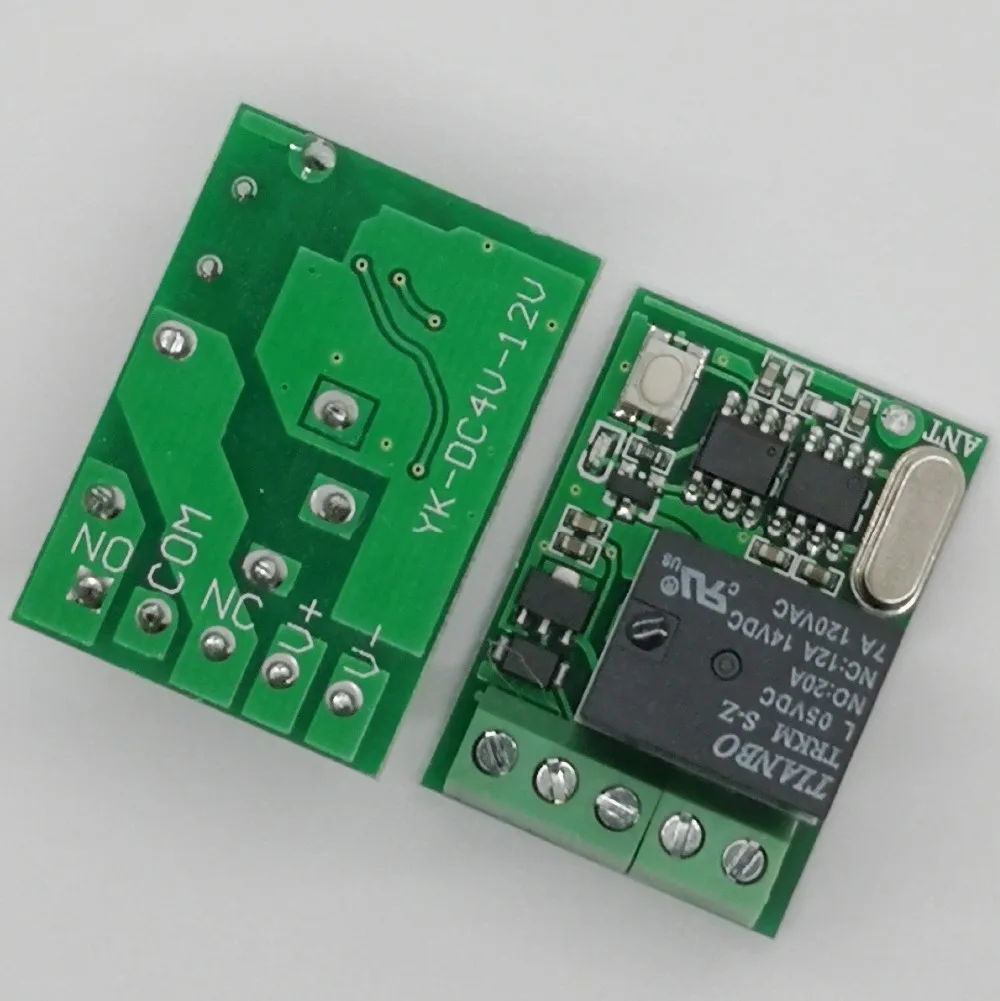

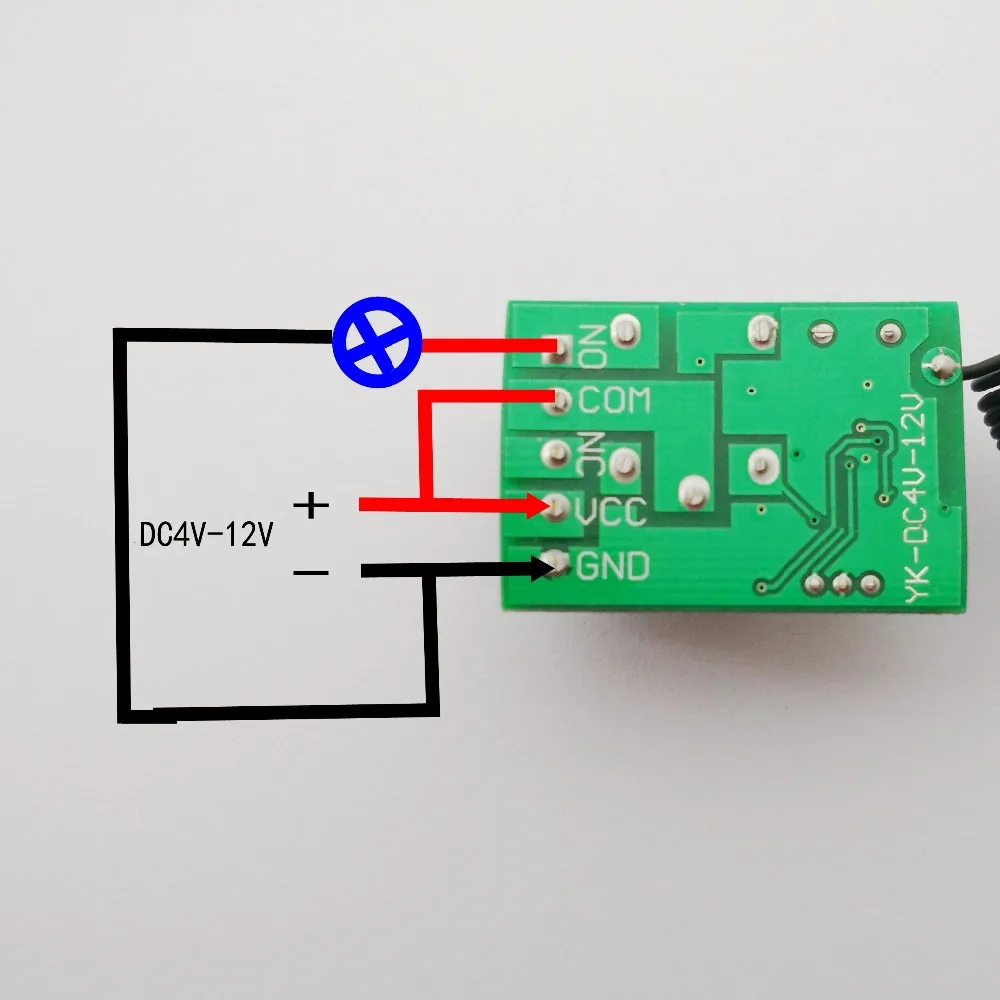

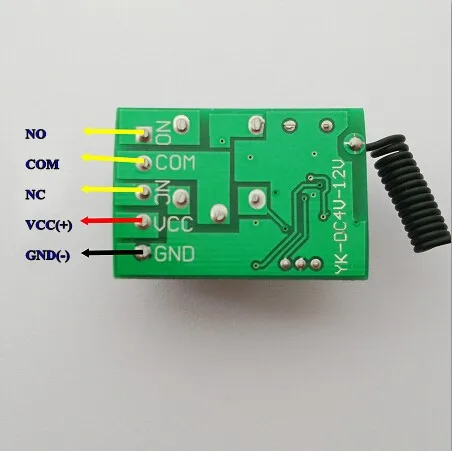

GND ------------------ вход GND-

VCC ------------------ вход VCC +

NC --------------------- нормально закрытый

COM ------------------ общий

Нет --------------------- нормально разомкнутый

Очистка кода

Нажмите кнопку обучения приемника и удерживайте ее около 5s, пока светодиодный индикатор Приемника не выключается, это означает, что код был очищен

Обучающий код

Мгновенный/режим переключения

Нажмите кнопку обучения приемника, светодиодный индикатор Приемника мигает медленно, это означает, что он входит в обучающее состояние, нажмите кнопку передатчика, светодиодный индикатор Приемника мигает быстро в течение 2 раз, а затем медленно мигает, это означает, что обучение успешно. Нажмите кнопку обучения снова, чтобы выключить светодиодный индикатор, это означает, что обучение завершено.

Мгновенный режим

Нажмите кнопку обучения приемника, светодиодный индикатор Приемника мигает медленно, это означает, что он входит в обучающее состояние, нажмите кнопку передатчика A, светодиодный индикатор Приемника мигает быстро в течение 2 раз, затем нажмите кнопку B, светодиодный индикатор Приемника мигает быстро в течение 2 раз, И затем светодиодный индикатор Приемника выключается, это означает, что обучение завершено.
