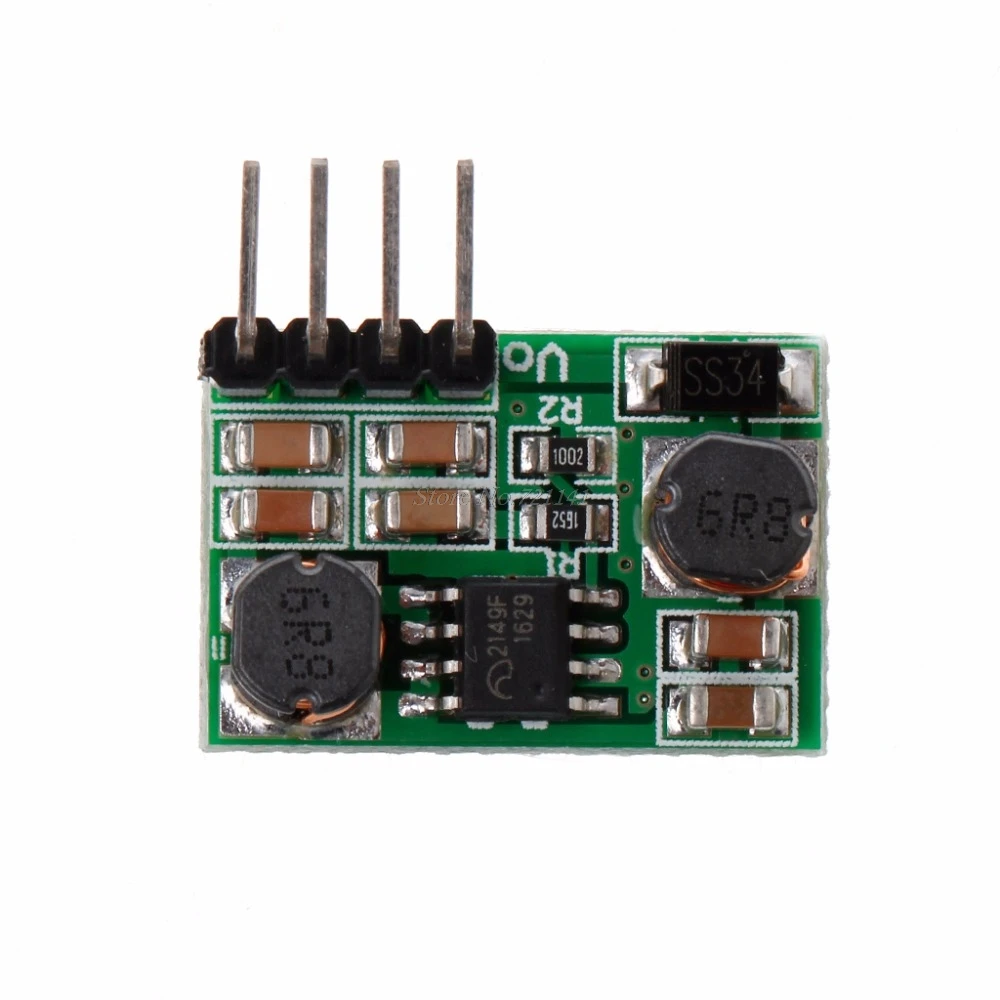

Повышающая плата от 0 8 до 6 В 3 постоянного тока модуль преобразователя для ESP8266 Wi Fi
95,22 руб.
Новое поступление
USB для GSM GPRS SIM800C беспроводной Bluetooth компьютерный контроль вызова с антенной
533,84 - 800,77 руб.
5 в Bluetooth TPA3110 цифровой усилитель мощности плата стерео класса D 4 2 15
120,71 - 215,19 руб.
CP2112 плата отладки USB к SMBus I2C Связь модуль 2 0 MicroUSB 2112 оценочный комплект для CCS811
201,69 руб.
PMI8940 для Readmi Note 4X чип питания IC pm|ic chip|chip icchip power |
772,28 руб.
100/50/20/5 шт. чип двигателя RZ7886 DIP8|Интегральные схемы| |
149,21 - 2 799,69 руб.
CP2112 плата отладки USB к igc коммуникационный модуль|usb to i2c|usb tousb usb |
182,95 руб.
Dc dc понижающий светодиодный вольтметр для водителя Амперметр 3A Регулируемая
521,10 руб.
FYD Open Source Hardware
Магазина FYD Open Source Hardware работает с 17.01.2015. его рейтинг составлет 94.34 баллов из 100. В избранное добавили 11161 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 3034 наименований товаров, успешно доставлено 76062 заказов. 17615 покупателей оставили отзывы о продавце.
Характеристики
1 шт. 315 м 433 RXC6 помех Высокая чувствительность Супергетеродинный приемник
История изменения цены
*Текущая стоимость 78,73 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-06-2026 | 93.55 руб. | 98.30 руб. | 95.5 руб. |
| Mar-06-2026 | 92.72 руб. | 97.4 руб. | 94.5 руб. |
| Feb-06-2026 | 77.25 руб. | 81.43 руб. | 79 руб. |
| Jan-06-2026 | 90.31 руб. | 95.23 руб. | 92.5 руб. |
| Dec-06-2025 | 79.57 руб. | 83.83 руб. | 81 руб. |
| Nov-06-2025 | 89.21 руб. | 93.8 руб. | 91 руб. |
| Oct-06-2025 | 88.50 руб. | 92.23 руб. | 90 руб. |
| Sep-06-2025 | 87.20 руб. | 91.66 руб. | 89 руб. |
| Aug-06-2025 | 87.60 руб. | 91.44 руб. | 89 руб. |
Описание товара
1. Общее введение
ZW20-J является низкая стоимость, высокая производительность ASK/OOK (включения-выключения ключом) радио декодирующий ресивер может декодировать eV1527 2262 закодированные чип, непосредственно через VT, d1 к D4 pin данные чипы кодирования ноги состояние. Таким образом, за вычетом утомительного формата данных кодирования понималось, что сокращение времени разработки продукта. ZW20-J по сравнению с другими супергетеродина с модулем декодирования, с более дешевыми, лучше характеристики работы. Можно достичь чувствительности-110 дБм, расстояние приема значительно увеличивается.
2. Особенности продукта
• Высокая эффективность, маленький размер
L может декодировать eV1527 2262 чип кодирования
• Диапазон частот 300-440 мГц (315 мГц и 433,92 мГц)
• Чувствительность приемника-108dBm (315 мГц),-110dBm (433 мГц)
• Широкий диапазон напряжения (+ 3,6 В-+ 5,5 В)
• Низкое потребление энергии:
3,7ма (315 мГц, полностью рабочий)
4.7ма (433,92 мГц, полностью рабочий)
• Излучение радиочастотной антенны очень низкое
3. Области применения
• Вентилятор дистанционного управления/свет/дверь
• Сигнализация
4. Pin конфигурации и размеры
5. PIN Описание
ZW20-JБеспроводной модуль приемника | Название PIN | PIN Описание |
1 | ANT | ВЧ-сигнал входной штырь, штыри должны быть подключены к антенне. |
2 | GND | Штыри для подачи катода или экранированного кабеля высокочастотной заземления |
3 | K1 | Выбор функционального ключа, активный низкий (который может взять сенсорный переключатель для питания катода) |
4 | VDD | DC положительный источник питания входной контакт |
5 | VT | Индикатор состояния выхода D1-D4 (начальный низкий уровень, декодирование успеха выход высокий) |
6 | VSS | Штекер в блоке питания отрицательный |
7, 8,9, 10 | D1.D2. D3.D4 | Декодирование успешно соответствующих выходных данных футов (начальный низкий уровень, декодирование успеха выход высокий) |
6. Рейтинги
Параметры | Символ | Цифровой |
Напряжение питания постоянного тока | VDD-VSS | 3,3 В до 6 В |
Температура хранения (TS) | TSTG | От-65 °C до + 150 °C |
Температура сварки | (Время сварки 10 секунд) | + 260 °C |
7. Рабочие параметры
ZW20-JРабочие параметры | Диапазон | Эталонные значения и лучший диапазон |
Рабочая частота | 300MHzto440MHz | 315 мГц/430,5 мГц/433,92 мГц |
Демодуляции методы | Спросите |
|
Пропускная способность | 300 кГц |
|
Мощность напряжение питания (VDD, 300 ~ 370 мГц) | + 3,3 В до + 5,5 В | 3,3 В/5 В |
Мощность напряжение питания (VDD, 370 ~ 440 мГц) | + 3,6 В до + 5,5 В | 3,6 В/5 В |
Потребляемый ток | 315 мГц 3.7mA |
|
433,92 мГц 4.7mA |
| |
Диапазон рабочих температур (TA) | От-35 °C до + 85 °C | От -10°C до +50°C |
Скорость модема | От 0,625 кГц 3 кГц. | От 0,9 кГц до 1 кГц. |
Декодирования выходной уровень | Высокий и низкий уровень |
|
Кодер колебаний Выбор сопротивление | PT2262 кодирования 2,2 м до 4,7 м EV1527 кодер 270 К до 430 К | PT2262 кодирования 4,7 м EV1527 кодер 330 К |
Антистатическая чувствительность ESD | Удовлетворить 1ESD (2000 В) | Ручной режим, HBM) согласно стандартам MIL-STD-883C, используя метод: метод 3015. Запросить статическое хранение, статические операции |
8. Обучение, четкость, выбор вывода декодирования
Если передатчик 2262 кодирующий чип или 1527 закодированные чип, с дистанционным управлением, K1 ответ ключ контакты питания для обучения.
• Нажмите кнопку learn и learn indicator light, нажмите любую клавишу на пульте дистанционного управления, индикатор мигает четыре раза, обучающий успех, ZW20-J декодирует выходной уровень стопы для заблокированного состояния. (Похожие на PT2272-M4)
• Нажмите кнопку обучения два раза светодио дный второй, нажмите любую клавишу на пульте дистанционного управления, индикатор мигает четыре раза, академический успех, и ZW20-J декодирование вывода pin-уровня блокировки статуса. (Похожие на PT2272-L4)
• Нажмите кнопку обучения три раза светодио дный три раза, нажмите любую клавишу на пульте управления, индикатор мигает четыре раза, обучающий успех, ZW20-J декодирование выходной уровень к состоянию блокировки стопы. (Похожие на SC2272-T4)
• Нажмите кнопку learn четыре раза светодио дный четыре раза, нажмите любую клавишу на пульте дистанционного управления светодио дный четыре вспышки, успех обучения, ZW20-J декодирует выходной уровень стопы, чтобы двигаться в это время.
• Удерживайте клавишу вниз, и одновременно выучите свет будет мигать в течение 10 секунд, Стирайте успешно, вы можете отпустить кнопку learn.
9. Декодирование закодированных данных чипа и вывод контактов
ZW20-JВыход декодирования | 2262 закодированный чип данных футов | 1527 закодированный чип данных футов |
D1 | 13 | 8 |
D2 | 12 | 7 |
D3 | 11 | 6 |
D4 | 10 | 5 |
VT | Все вышеуказанные данные | Все вышеуказанные данные |
10. На что следует обратить внимание
• Правильно подключенный к источнику питания постоянного тока, напряжение питания должно быть в диапазоне.
• Прием антенны также повлиял на модуль местоположения, может быть сварен непосредственно Антенный интерфейс ANT, с помощью соединения системы ANT PIN и приемной антенны, установки, антенны прямо и перпендикулярно к земле, как это возможно, вдали от щита, высокого давления и источников помех.
• Используйте с хостом, обязательно рассмотрите, есть ли у хоста ZW20-J помехи.
 |  |  |  |
 |  |  |  |
 |  |  |  |
 |  |  |  |
 |  |  |  |
