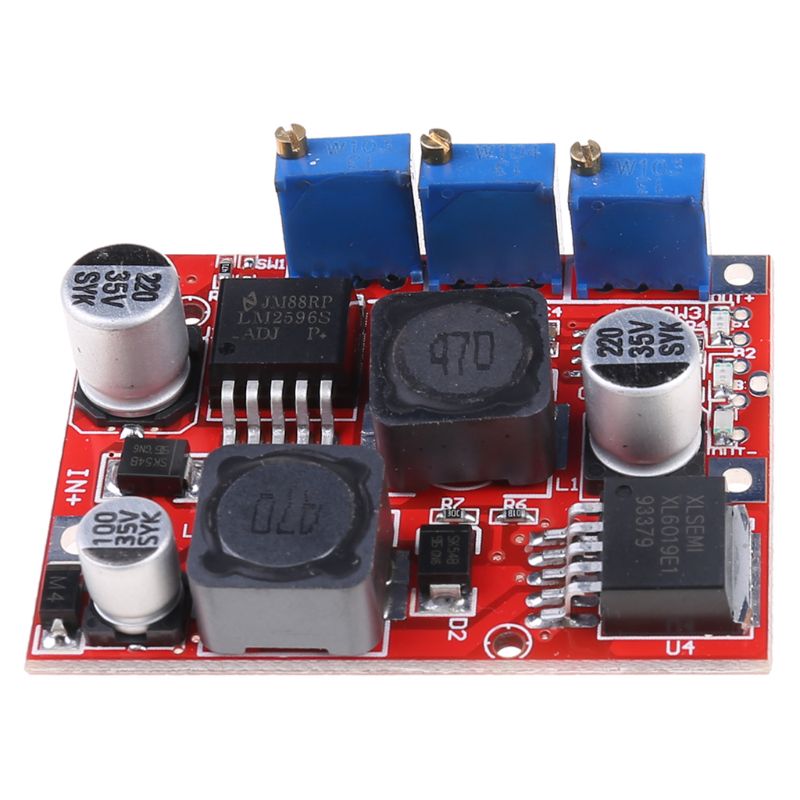

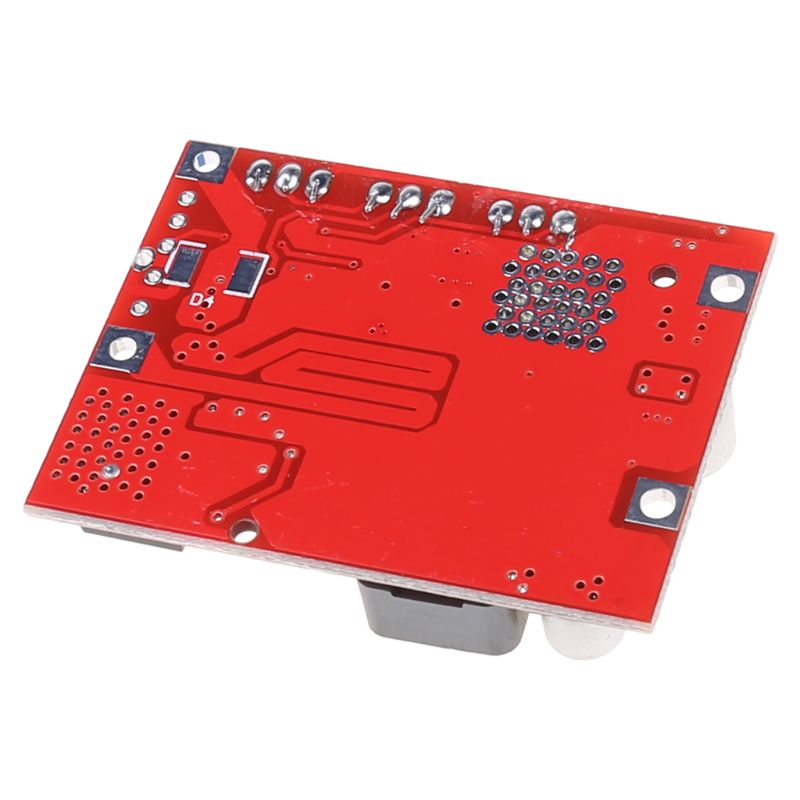

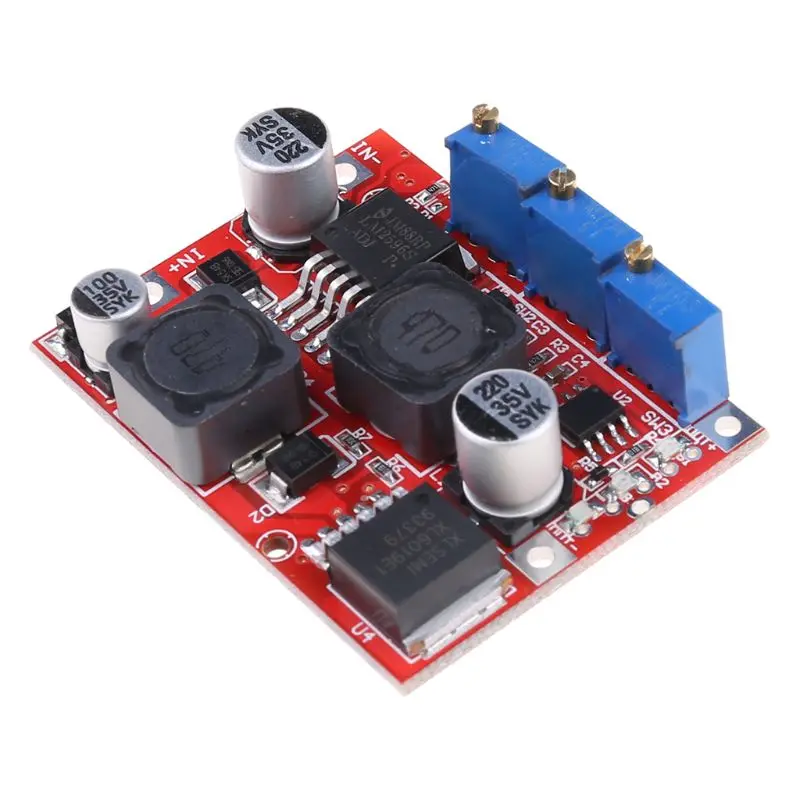

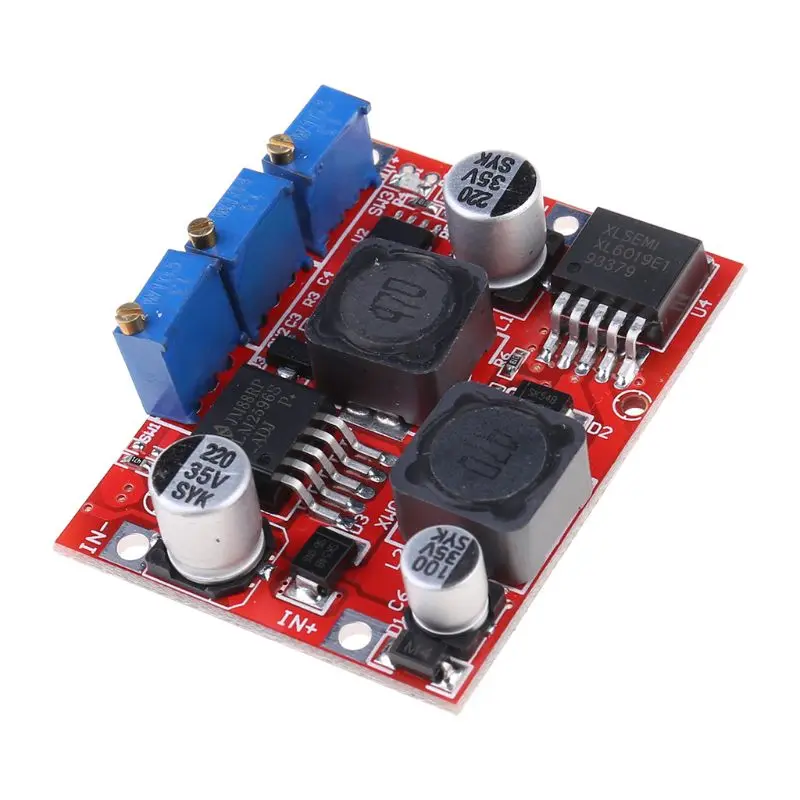

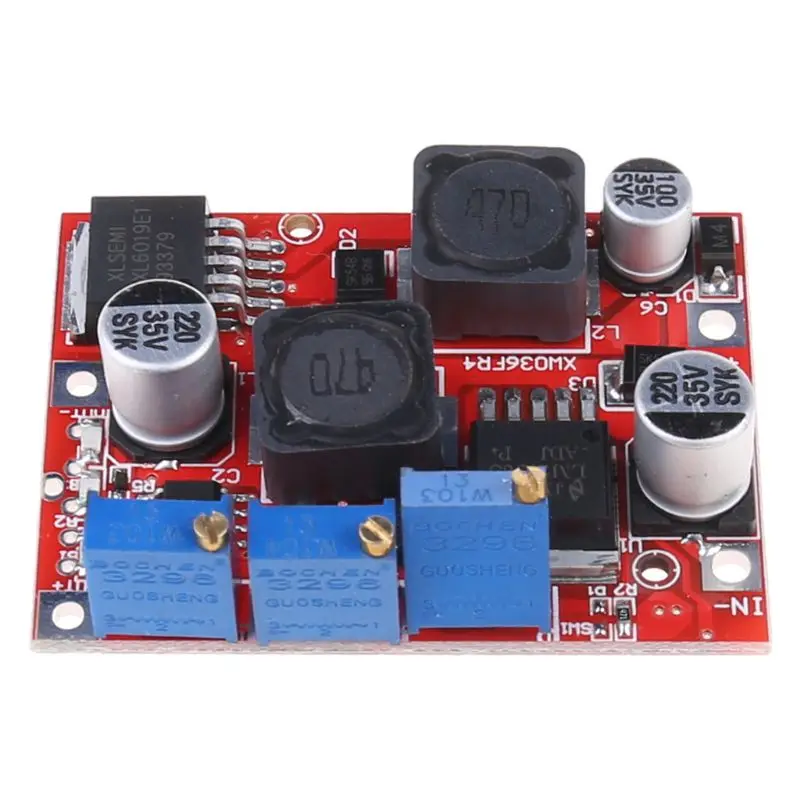

DC LM2577S LM2596S понижающий модуль преобразователя Напряжения|down converter|buck boost dc-dcvoltage

DC LM2577S LM2596S понижающий модуль преобразователя Напряжения|down converter|buck boost dc-dcvoltage

Описание

• Эта выходная мощность модуля зависит от самого модуля-емкости и предварительной и пост-классовой нагрузки и других факторов; Следующие данные для профессионального оборудования, измеренные результаты, без учета других факторов.
  Блок питания-это своего рода электронные компоненты, пожалуйста, не покупайте товар, если у вас нет электронных знаний.
  Свойства этого модуля: это неизолированный понижающий постоянный ток, модуль зарядки постоянного напряжения (CC CV)

Спецификация:

• Входное напряжение: 4-35 в
• Выход напряжение: Плавная регулировка (1,25-алюминиевая крышка, 25В выгрузить можно регулировать)
• Выходной ток: 3A Макс (если более 15 Вт, пожалуйста, установите радиатор)
• Диапазон CC: 0-2A (регулируется)
• Вращающаяся лампа ток: CC значение * (1%-100%), по умолчанию является 0,1 раз
• Минимальная разница в напряжении: 2 в
• Выходная мощность: Естественное охлаждение 15 Вт
• Эффективность преобразования: 80% (чем выше выходное напряжение, тем выше эффективность)
• Рабочая температура: Промышленная (от-40 градусов до + 85 градусов) (температура окружающей среды более 40 градусов, более низкое энергопотребление или добавление теплоотвода)
• Повышение температуры при полной нагрузке: 45 градусов
• Индикатор: индикатор CC-красный, индикатор зарядки-красный, индикатор зарядки-синий.
• Защита от короткого замыкания на выходе: Да, постоянный ток.
• Способ подключения: можно припаять на печатной плате напрямую с помощью провода
• Вход: в + Входной положительный, в-входной отрицательный
• Выход: выход + выход положительный, выход-отрицательный
• Размер модуля: 50x37x13 мм

Некоторые приложения:

• Мощный светодиодный драйвер постоянного тока.
• Литиевые батареи (включая ferroelectric), 4 в, 6 в, 12 В, 14 В, 24 В зарядка батареи, никель-кадмиевые никель-металлические гидридные батареи (батареи) Зарядка.
• Солнечные панели, регулятор напряжения ветрогенератора, блок питания, такой как Автоматический Бак, регулятор цепи.

Использование батареи:

• Убедитесь в напряжении и токе аккумулятора, который вам нужен
• Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение составляет около 5 В (около).
• Используйте мультиметр в шкале тока 10A для измерения выходного короткого замыкания и Отрегулируйте потенциометр тока, чтобы убедиться, что выходной ток соответствует ожидаемому значению тока зарядки
• Ток заряда передачи лампа по умолчанию 0,1 времен зарядный ток никель-металл (значение постоянного тока)
• Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение до плавающего напряжения.
• Подключен к батарее и попробуйте зарядить (для предыдущих 5 шагов входной модуль терминала подключен к источнику питания, выходная нагрузка не подключена к батареям).

Светодиодный драйвер постоянного тока:

• Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный-накопителя вам нужно.
• Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение 5 В (около).
• Используйте мультиметр в шкале тока 10A для измерения выходного короткого замыкания и регулировки потенциометра тока. Чтобы убедиться, что выходной ток соответствует ожидаемому светодиодный току.
• Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение до максимального рабочего напряжения светодиодный.
• Join светодиодный, тест (для вышеуказанных 3 шагов, входной модуль терминала подключен к источнику питания, выходная нагрузка не подключен к светодиодный).

Посылка включает в себя

LM2577S LM2596S модуль конвертера x 1
