Зарядное устройство для аккумулятора 5 А 9 В 12 24 автоматический переключатель

---

RM1307731646916077

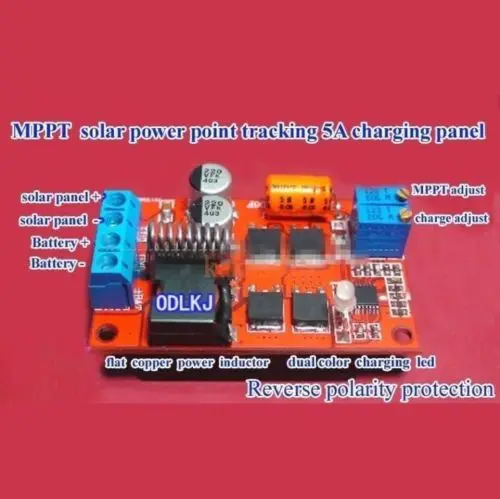

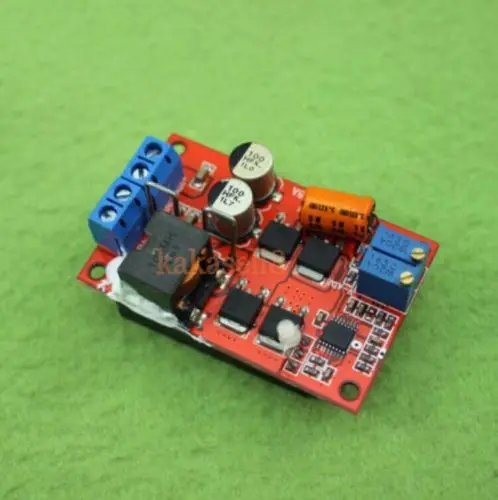

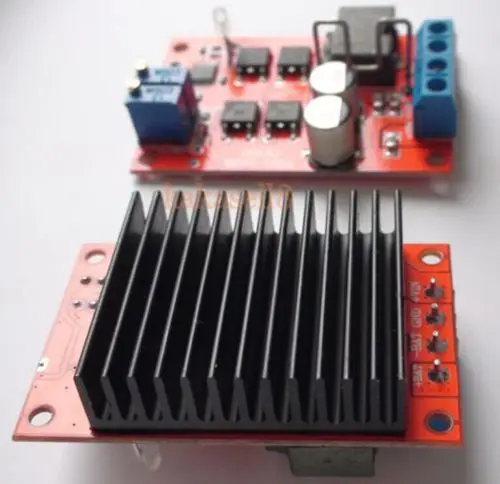

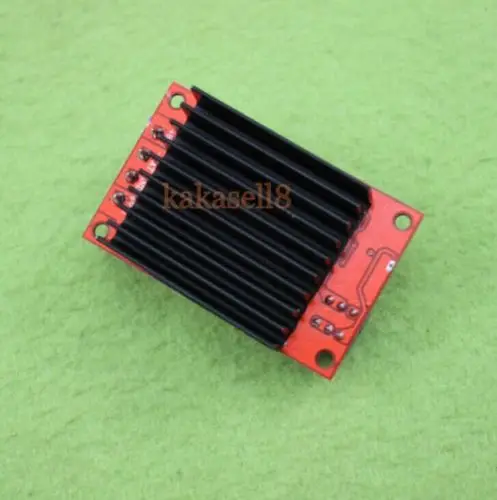

Описание продукта:

1 Вт-100 Вт 9 В-28 в подходит для солнечных панелей 9 в 12 В 18 в 24 В для аккумуляторов, никель-кадмиевых, никель-водородных, литиевых батарей (батарей) зарядки, ветряные турбины солнечные уличные лампы

Входные и выходные клеммы изготовлены из высококлассного импульсного источника питания для высокочастотных низко-импедансных электролитических конденсаторов (низкий ESR), гарантируют, что выходная рябь. Может эффективно фильтровать импульсный источник питания.

Модуль параметры:

Модульная природа: реальное MPPT отслеживание максимальной мощности на солнечной батарее, автоматическое интеллектуальное управление зарядкой, низкое энергопотребление

Входное напряжение: 8-28 В постоянного тока входное напряжение. (Запрещенный вход переменного тока)

Выходное напряжение: 5-26 В постоянного тока бесступенчатая передача для низкого выходного напряжения, пожалуйста, свяжитесь с владельцем.

6V аккумулятор может быть заряжен или 12 или 8,4 V, 12,6 V, 16,8 V литиевая батарея

7,2 V, 10,8 V, 14,4 V литий-железо-фосфатный аккумулятор


2-4 струнные литиевые батареи, плата управления литиевым железом и фосфатом


Выходной ток: 2А/5А максимальный зарядный ток в два: версия 5А B версия 2А 5А по умолчанию доставка

Индикатор заряда: Да. Быстрая зарядка красный светильник длинный яркий красный и синий светильник s вспышка попеременно заряжен. Полная Автоматическая остановка.

Функция MPPT: Автоматическое отслеживание максимальной мощности a. MPPT для максимального использования солнечной зарядки

Низкое давление: 1 в (как и понижающий регулятор напряжения, входное напряжение не менее чем на выходе 1 В)


Низкое энергопотребление: да! Ультра-низкое давление предназначено для достижения низкого энергопотребления и высокой эффективности, профессиональной адаптации солнечных панелей

Рабочая температура: Промышленный класс (от-40 до + 85)

Регулирование нагрузки: ± 1%

Регулирование напряжения: ± 0.5%

Эффективность преобразования: Макс: 93% пик: 95% для различных условий освещения варьируется.

Зарядка: автоматический интеллектуальный трехступенчатый режим зарядки. Самоотслеживаемый ток заряда солнечной энергии автоматически корректирует Размер


Ток без нагрузки: 3 мА даже слабый утренний Солнечный свет может легко начать автоматически, устраняя ручной переключатель.

Nput защита от обратной полярности: Да. Исключительно разработанная защита от ультранизкого выпадения МОП транзисторов защита от обратной полярности, вход обратного хода не работает.

Защита выходного рефлюкса: Да. Эффективно предотвращает ночной рефлюксовый аккумулятор электрический зарядный лист!

Подключение: клеммы


Mppt напряжение: регулируемые, MPPT солнечные модули различного напряжения отличаются, даже MPPT напряжение не может настроить mppt Солнечный контроллер, можно назвать mppt это? Технология управления MPPT с использованием схемы управления коэффициентом эффективности зарядки с помощью зарядного листа в целом или DC-DC понижающей мощности MCU + PWM lift около 30%. Полностью использовать солнечную энергию и низкую мощность. Снизить потери мощности! Функция MPPT может эффективно предотвратить солнечную панель, так что напряжение зарядки-это батарея медленной смерти.

Примечание: Первая зарядка заранее регулирует выходное напряжение и, пожалуйста, внимательно следите за напряжением батареи, чтобы предотвратить перезарядку! Не защищены литиевые батареи!

Метод отладки:

Шаг 1: Подключите солнечную батарею, не берите бутылку для зарядки, если выходное напряжение в шаге 2. Если нет передачи небольшого выхода против часовой стрелки, медленно, пока выходное напряжение MPPT.

Шаг 2: передача небольшого выходного напряжения против часовой стрелки до тех пор, пока красные и синие огни не замигают, затем грубое выходное напряжение до полного отключения

Шаг 3: Получите доступ к битой батарее, а на выходе-амперметр, чтобы контролировать зарядный ток, MPPT обрезает потенциометр до максимального зарядного тока.

Шаг 4: полный доступ к аккумуляторам, если синий светильник по часовой стрелке включит выходное напряжение до тех пор, пока красный светильник. Затем медленно переносите небольшое выходное напряжение против часовой стрелки, пока только синие огни, а затем Используйте мультиметр для измерения, чтобы определить напряжение отключения правильно, чтобы избежать избыточной зарядки!

Методы рансфера вместо использования источника питания солнечной энергии:

Шаг 1: блок питания был настроен на солнечное MPPT напряжение (например, 18 в)

Шаг 2: блок питания, подключенный к входному терминалу, Не заряжайте аккумулятор, если выходное напряжение регулируется по часовой стрелке, пока не будет выделено большое напряжение MPPT. Затем медленно против часовой стрелки, пока передача небольшого MPPT не будет иметь выходное напряжение.

Шаг 3: против часовой стрелки выключите выходное напряжение до тех пор, пока красные и синие огни не мигают, а затем грубое выходное напряжение до полного отключения

Шаг 4: полный доступ к аккумуляторам, если синий светильник по часовой стрелке включит выходное напряжение до тех пор, пока красный светильник. Затем медленно переносите небольшое выходное напряжение против часовой стрелки, пока только синие огни, а затем Используйте мультиметр для измерения, чтобы определить напряжение отключения правильно, чтобы избежать избыточной зарядки!

Характеристики платы управления зарядкой:

1. Максимальное отслеживание точки мощности солнечной батареи, выходной ток больше, чем ток солнечной панели, реальный ультра-эффективный MPPT, поддержка 8-28 в, 100 Вт Солнечная энергия в пределах большой ток зарядки с солнечной панелью рекомендуется, чтобы каждый модуль) несколько модулей подключены параллельно, чтобы расширить зарядный ток

2. Выходное напряжение может регулироваться, CC-CW автоматическое управление (может поддерживать одиночные или мульти-литиевые батареи или литий-железо-фосфат или свинцово-кислотные батареи, мощный светодиодный и т. д.)

3. Полное управление зарядкой аккумулятора

4. Частота переключения ШИМ: 300 кГц


Измерительное сопротивление, низкое выпадение идеальная защита от обратного хода, обратное не работает, положить конец обратному повреждению зарядного листа

Посылка включает в себя:

1 x 5A регулятор MPPT солнечной панели Контроллер Батарея зарядкой 9 В, 12 В, 24 В постоянного тока, автоматический переключатель
