Светочувствительный датчик модуль управления задержки освещение контроллер

Светочувствительный датчик модуль управления задержки освещение контроллер

Светочувствительный Датчик Задержка контроля модуля управления.

Свет контроллер контролируемых реле релейный управления релейный модуль

Основные функции:
Оптический задержка контроля модуля управления с помощью Чувствительный тип светочувствительной Сопротивление окружающей среды свет автоматического обнаружения, Через потенциометр регулировка яркости обнаружения клапан точки (Чувствительность), Когда окружающий свет изменение яркости в определенной степени, Цепи автоматического управления включен или закрыть. Оптический модуль поставляется с реле и функции, Обладает сильным анти короткие светло-, таких как молния, Сварки, Фонарик, Вождение транспортного средства световых помех функцию.

Основное применение:
Оптический модуль может быть широко использован в Автоматическое обнаружение, Определения яркости, Сделать для различных обнаружения, Яркость обнаружения, Мониторинга, Будильник, Управления свет контролируемых задержки, Фары автомобиля, Автоматическое открытие и закрытие, Автомобиля задержки контроллер день и ночь автоматический выключатель управления, Общественных местах управления уличного фонаря автоматического управления или другие лампы День и ночь автоматического управления открытия и закрытия.
Например, типичные приложения для автомобиль фар автоматический датчик. Автоматический контроль переключатель света фар Автомобильные фары свет датчик, Когда внешнего окружающего светло-до определенной степени или автомобиля вошел в туннель, Реле немедленно вытащить, Контролируется автоматические Фары включите фары, Как свет или автомобиль был по-прежнему в Туннель окружающей среды снаружи автомобиля свет инвариантных и реле она остается подключен, До тех пор, пока автомобиль за пределами окружающего света свет определенной степени или из туннель, Компьютерным управлением фарами После определенное время Регулируемое время задержки отключится автоматически.

Уникальные преимущества:
1 с использованием чувствительного фоточувствительных сопротивление. Наиболее чувствительных к изменению освещенности, наиболее подходящий для широкого спектра света обнаружения.
2 Используйте широкий напряжение LM393 интегральной схеме компаратор напряжения с высокой мощности реле, Сильные способности вождения, Может нести БОЛЬШОЙ МОЩНОСТИ.
3 Точность Круг регулируемый резистор для регулировки яркости, точной настройки.
4 С индикатор питания, Рабочее состояние свет обнаружения индикатор и индикатор выхода, Различные удобно рабочее состояние Модуль мониторинга.
5 обладает сильным анти блики автомобиля такие как интерференции света молнии, Сварки, Фонарик, Вождение способности.

Основные параметры:
Напряжение питания: DC 12В
Энергопотребление в режиме ожидания: около 15mA 0.18 Вт
Когда реле около 35мА 0.42 Вт когда максимальная Задержка около 0.54 45mA Вт
Контакты реле: Пара переключения контактов (общий контакт открытие закрыто выключатель)
Свяжитесь допустимое напряжение 250VAC или в пост. тока ток 10А
Время задержки: 0-6 секунд регулируемый
Объем модуля: длинные 50 * широкий 37 * высокая 20 мм
Модуль упаковки: Антистатические мешок, И модуль, Вилку линии электропередач, Светочувствительный сопротивление провода, Светочувствительный сопротивление, Использование.

Порт Функция описание:
1 с уважение к красная линия вилку, положительный вклад 12 В питания;
2 с уважение подключить черная линия, 12 В Питание отрицательного вход;
3 желтый индикатор, 12 В Вход питания;
4 регулируемое сопротивление, Свет порог (Чувствительность) Регулировка, По часовой стрелке регулировка чувствительности увеличивается, Снижение против часовой стрелки НАПРАВЛЕНИЕ регулировки чувствительности. Регулируемое сопротивление от A до Z всего около 30 оборотов, Точная регулировка медленно.
5 зеленый свет, свет достигает набор порог;
Фоточувствительные резистор 6.7. Гнездо, Использовать разъем и гнездо подобраны в гнездо, Другой-на разъем подключения и подключить удлинитель фоточувствительных сопротивление, Фоточувствительные резистор доступа не нужно различать полярности. Светочувствительный сопротивление свет зондирования элемент, Установки фоточувствительных сопротивление модуля с помощью обычного и не влияет. Светочувствительный сопротивление быть установлен в место легко, Таких как день и ночь управления, Внимание должно быть уделено Не устанавливайте в свет прямого воздействия место, В частности, Для предотвращения помех контролируется лампы.
8 Регулируемый резистор, Для Delay регулировка времени, Стрелки измените время задержки сокращен, Счетчик стрелки измените время задержки.
9 красные огни, когда реле;
10 нормально замкнутый контакт релейный выход;
11 общий контакт релейный выход;
12 Выход нормально разомкнутый контакт реле.

Инструкции по эксплуатации:
1 фоточувствительных сопротивление сварки разъем подключения в светочувствительных сопротивление;
2 поставить плагин в фоточувствительных сопротивление класс 6.7 фоточувствительных сопротивление Разъем;
3 от первый этикетки порт ввода DC 12 В Рабочее напряжение положительный, В второй этикетки порт ввода катод, Желтый индикатор;
4 фоточувствительные резистор размещенные на свет, регулировка этикетки 4 регулируемое сопротивление. Вращая регулируемое сопротивление до Зеленый индикатор по часовой стрелке, А затем использовать стороны крышки фоточувствительных сопротивление, Зеленый индикатор погаснет, В то же время красный индикатор, Реле. Затем перемещаете вашу руку, На этот раз красный индикатор не уничтожить, Реле также привлекая, После определенного время задержки, Красный индикатор гаснет, Реле. Если использовать стороны крышки фоточувствительных сопротивление или в темно-зеленый индикатор не уничтожить, Обратное вращение по часовой стрелке может быть регулируемое сопротивление до Зеленый индикатор гаснет, Красный индикатор, Закрытия реле.
5 Если время не подходит для задержки, И затем используйте 8 Регулируемый резистор регулировать время задержки. Регулировка вдоль по часовой стрелке настроить время задержки сокращен, Против часовой стрелки НАПРАВЛЕНИЕ регулировки время задержки удлиняется, По часовой стрелке полностью переданы верхней реле не тянуть. О, так что будьте осторожны не по часовой стрелке переданы.
6, чтобы проверить способность анти помех. В реле во время тянуть, С Короткие руки вуаль свет релиз, Светочувствительный сопротивление прерван, Реле держать тянуть сохранение, Пока свет непрерывно облученных на светочувствительный сопротивление. После установки время задержки после реле могут быть освобождены, погас свет.
(Формально, чтобы фактическое использование тонкой окружающей среды.)

Индикатор и рабочее состояние:

Питание включено, Желтый свет, И это имеет была сведена к источнику питания.

Свет- Зеленый свет, красный свет- Реле не работа не закрыта.

Нет света- Зеленый свет, и красный свет. Тянуть реле.

Нет света- Зеленый свет, и красный свет. Тянуть реле период- Короткое время по зеленый свет короткий Чтобы сохранить яркие огни, привлечения реле.

=============================================================

Эскиз Карта общее подключение метод:

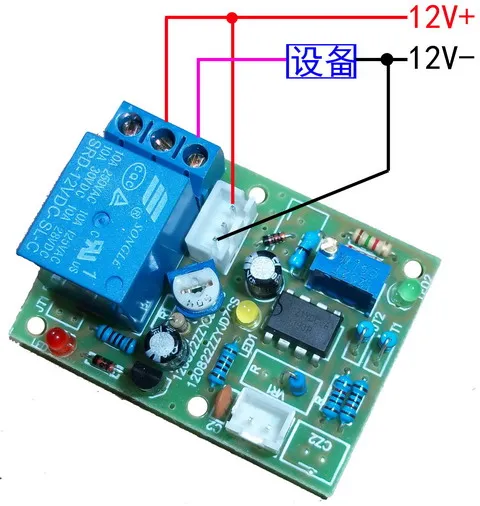

Оптический модуль и метод управления ОБЩИЕ ОБОРУДОВАНИЕ используя тот же источник питания постоянного тока:

=================================================

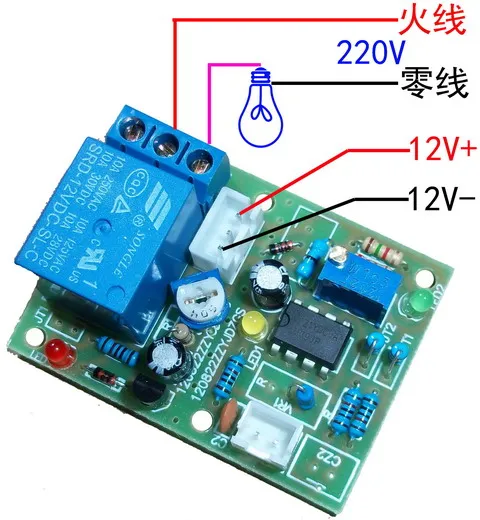

Оптический модуль для общего подключения лампы автоматического управления или другие управления:

====================================================

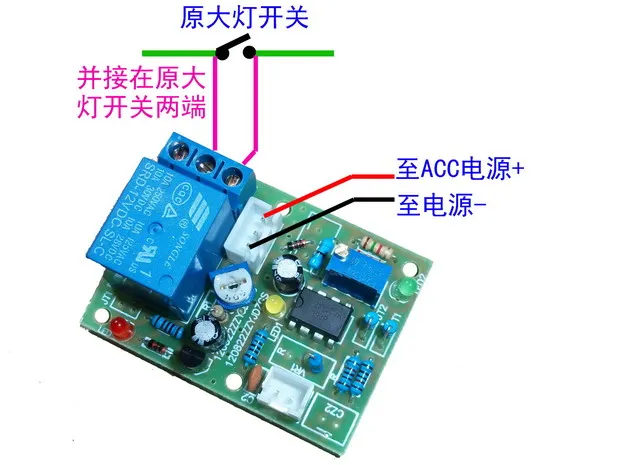

Подключение Метод используется в автомобильной фар индуктора:

====================================================

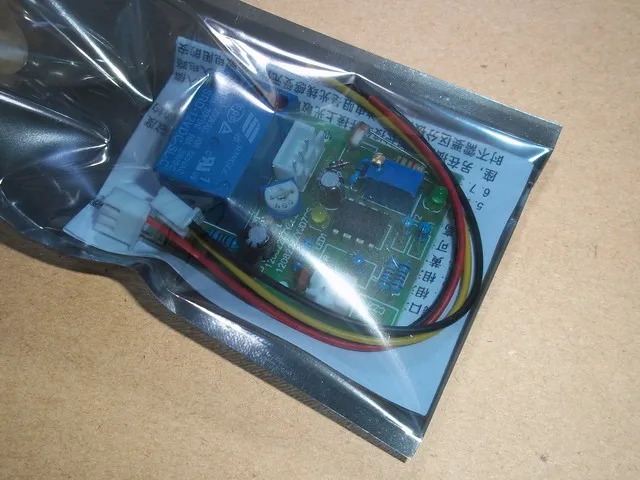

Модуль упаковки: Антистатические мешок, И модуль, Вилку линии электропередач, Светочувствительный сопротивление провода, Светочувствительный сопротивление, Использование.
