AK4137 флагманский высококачественный ЦАП SRC аудио 384K 32Bit DSD256 DSD IIS преобразование|usb

AK4137 флагманский высококачественный ЦАП SRC аудио 384K 32Bit DSD256 DSD IIS преобразование|usb

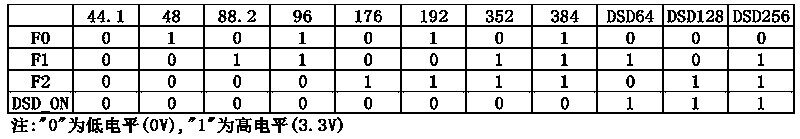

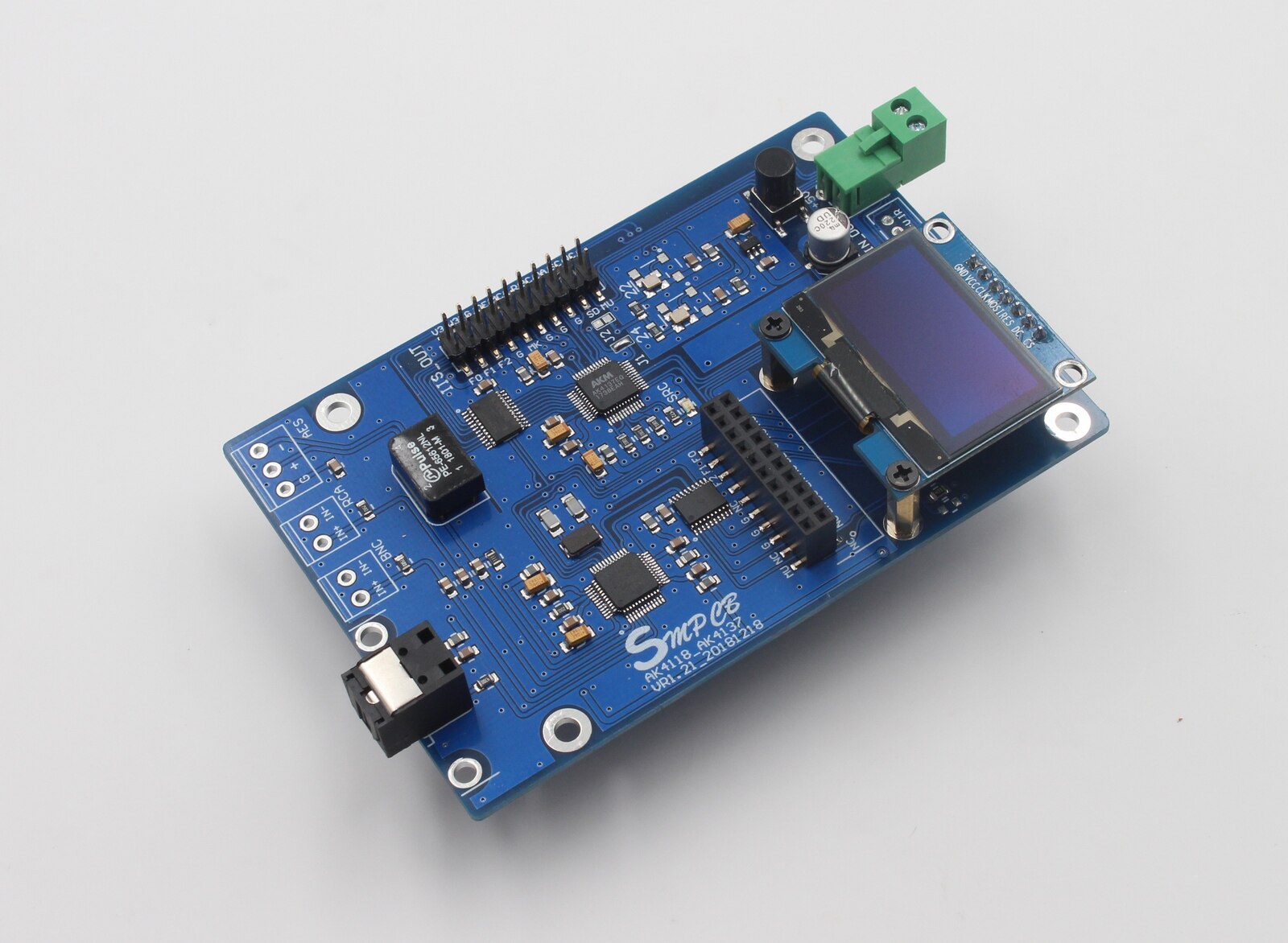

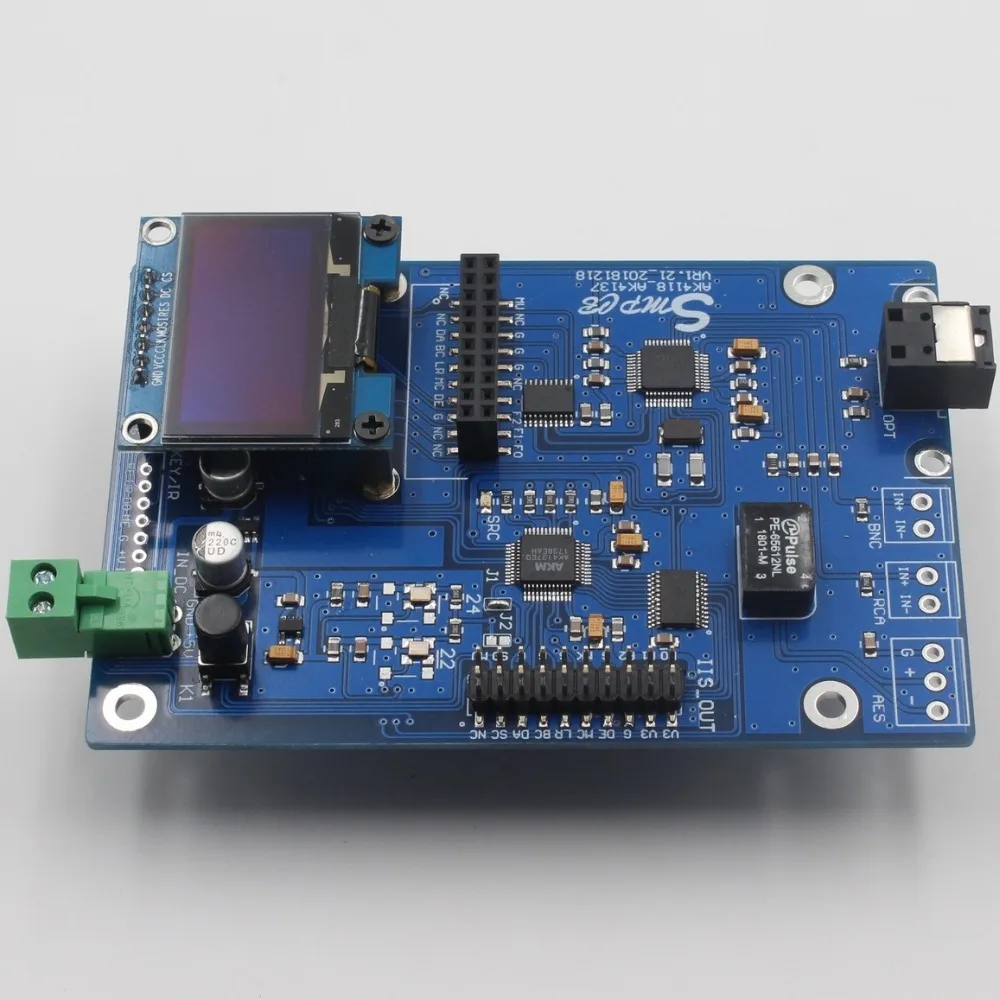

Пожалуйста, ознакомьтесь с описанием товаров и требованиями к использованию. Установка и использование платы должны иметь определенные возможности. Если вы сомневаетесь в том, чтобы сначала проконсультироваться с продавцом, не беспокойтесь об этом, чтобы избежать ненужных возвратов и возвратов, и потратьте свое время, спасибо.* Этот продукт является готовой доской, не предоставляет схематическую схему, список компонентов и код мягкого управления. Пожалуйста, не просите об этом. Спасибо за понимание.* Стандартная версия с использованием кристаллического осциллятора 22,5792 МГц/24,576 МГц       * Вы можете переключаться между двумя версиями, изменив 2 кристалла часов на доске и изменив настройки. Важная подсказка: все выходные сигналы платы могут использоваться обычно на ES9018, AK4490 и других чипах. (Низкие версии часов не применимы к чипам AK, таким как AK4497, AK4495, AK4490 и т. д.), и осциллограф используется для обнаружения выходных сигналов для удовлетворения требований, И другие чипы DAC должны проверить и настроить себя, а не в пределах гарантии на товары. Мы не можем предоставить техническую поддержку для других чипов DAC, спасибо! * Счет: отлаженная AK4137 SRC плата обработки 1, LCD1602 дисплей информационное табло 1 ключевая пластина 1, FC-14P (около 17 см) линия 1, 4P белая линия (длина около 20 см) 1, как показано ниже Этот продукт использует продвинутый специальный чип SRC audio AK4137EQ в качестве основного дизайна. Чип поддерживает 32 бит 786K, DSD256 вход, асинхронную частоту, может установить фиксированный выход нескольких различных форматов PCM и DSD, использует AK4118 в качестве коаксиального сигнала приема, имеет самую низкую джиттер в отрасли, и полностью оптимизирован MCU мягкий контроль, и производительность намного выше, чем WM8805. DIR9001 CS8416 и другие схемыВ характеристиках товара заключаются в следующем:1. Кристаллический осциллятор независимый источник питания напряжения2. Двойная кристаллическая вибрация, в соответствии с выходной выборкой, с использованием различной кристальной частоты, с пластиной с обычным стандартным кристаллическим осциллятором.3. Есть 5 входов: BNC RCA оптическое волокно, AES, USB вход (XMOS модуль нашего магазина/Италия USB).4. Использование модуля XMOS/итальянского USB может быть непосредственно установлено на плате, которая может осуществлять выборку и отображение, а также поддерживает автоматическое переключение на полную частоту.5. Двухрядный 20 pin выходной интерфейс совместим с итальянским USB выходным интерфейсом и может быть непосредственно подключен к DSC1 декодирующей плате.6. Может установить 4 набора фильтров7. Отображение состояния работы с LCD16028, все настройки автоматически сохраненыКлючевое Описание:Клавиша меню: короткое нажатие, Переключатель входного канала (рис. 1)Длинное нажатие; Высокий каблук (выше 0,5 секунд, действует с входным сигналом): введите параметры настройки/рычажный варианты.* Настройка опции петли (длинный пресс): нормальное состояние-настройка параметров фильтра (нижний рис. 4) -Формат выходного сигнала (нижний рис. 5) -частота выборки выходного сигнала (нижний рис. 6) -Установки часы перейдут в обычный режим* В настройках буквы текущих настроек будут мигать, и короткая кнопка может изменить текущий вариант. Если клавиша не нажата, она вернется в норму через 5 секунд.Табло с креплением и установкаUSB карта и кристалл настройки частоты вибрации:Когда плата заряжена, клавиша меню может быть установлена на дисплее USB и частоте кристаллического осциллятора.* Цикл настроек (Длительное нажатие): настройки модуля USB (рис. 7) --- настройки частоты часов MCLK (рис. 8) -Настройка выхода для перехода в нормальное состояние.* В заданном состоянии параметры текущей настройки будут мигать, короткие нажатие клавиш для изменения текущей опции, и не используйте кнопку около 5 секунд, чтобы автоматически выйти из настроек в нормальное состояние7. Настройки модуля USB: модуль XMOS или USB Amanero в нашем магазине.8.MCLK частота часов:Настройка частоты часов MCLK должна быть такой же быстрой, как и фактическая кристальная частота на плате 4137.Ни одна сторона не заставляет 4137 работать должным образом.J01, J02, J03 описание функции jump line:J01 подключение: предоставление 3,3 В адаптеры питания для модуль 20P иглыПодключение J01 при использовании usb-модуля невозможно.В противном случае плата или модуль вызовут неремонтные повреждения.J02 подключение: сигнал MCLK обеспечивается AK4137,J03 подключение: сигнал MCLK обеспечивается непосредственно кристаллическим осциллятором,Примечание: J02 и J03 могут подключаться только к одному из них, а не к двум одновременным соединениям.Вход:BNC RCA волокно, AES: 44,1 K-192K 24BITUSB (с помощью модуля XMOS): 44,1 K-384K 32 бит/DSD64, DSD128, DSD256(Продукт не содержит модуль XMOS или итальянский usb-модуль, приобретайте его самостоятельно).Выход:Асинхронный выход: PCM 44,1 K ~ 384K/DSD64/DSD128 / DSD256(Когда DSD64 преобразует в 44,1 K/48K, есть возможность увеличения нижнего шума).Напряжение источника питания: регулятор напряжения 5 вольт, рабочий ток около 100 мАИнтерфейс ввода-вывода:Изображение только для справки. Материал будет изменен. Если продукт подлежит изменению, продукт будет изменен без уведомления.
