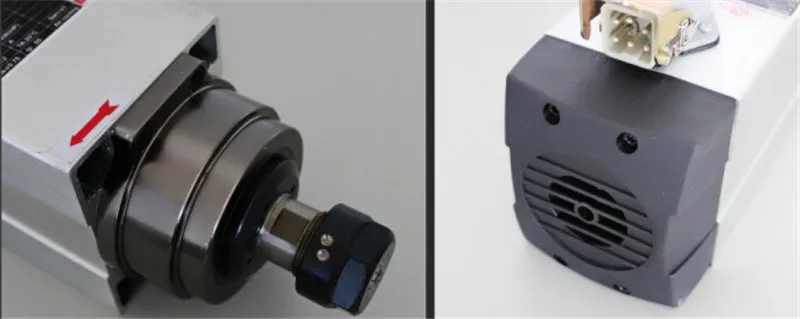

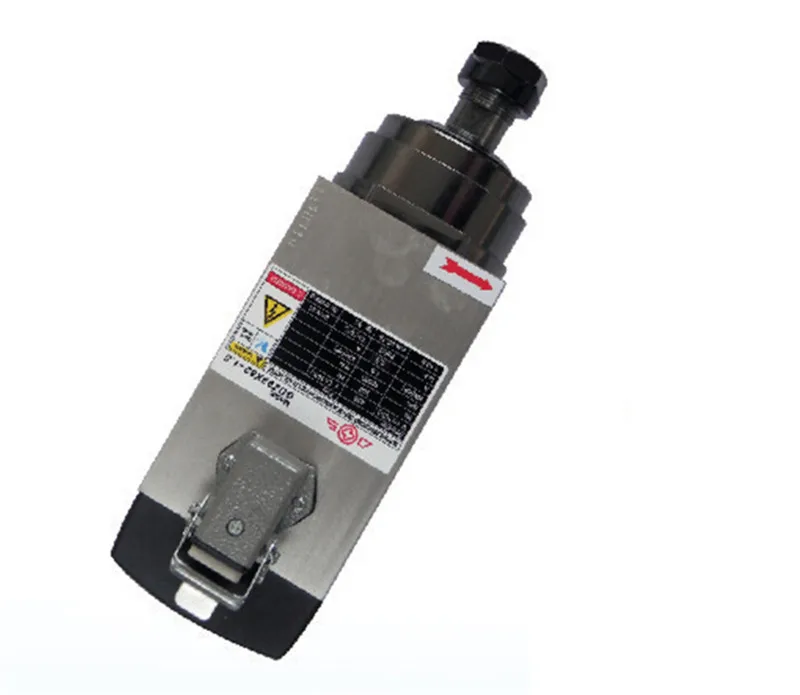

2HP 1.5KW 18000 об/мин ER20 квадратный деревообрабатывающий двигатель переменного тока

Бренд

Чаншэн

Модель шпинделя

GDZ93x82-1.5 (380В)

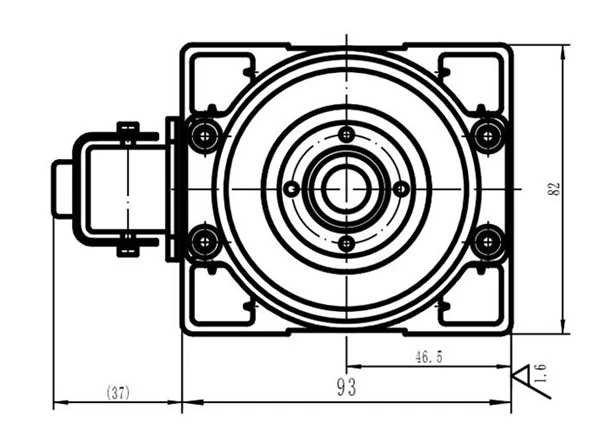

Размеры

93 мм * 82 мм

Скорость

18000 об/мин

Номинальная мощность

1,5 кВт 2HP

Напряжение

AC380V

Ток

3.8A

Частота

300 Гц

Подшипники

C70005 * 2, C7002 * 2

Коллет

ER20 (случайная отправка Коллет бесплатно)

Тип охлаждения

Воздушное охлаждение

Смазка

Смазка

Подключение вилки:

Подключите 1234 pin, 1-U, 2-V, 3-W, 4-GND или не подключен. Если 123 не подключен правильно, двигатель повернет назад. Можно обменять любые два провода.

Модель

Скорость(КР/мин)

Мощность(КВт)

Напряжение(Переменный ток)

Ток(A)

Частота(Гц)

Коллет

Охлаждение

Применение

GDZ93x82-1.5 (220В)

18000 об/мин

1,5 кВт

220В

6.8A

300 Гц

ER20

Воздушное охлаждение

Деревообработка

GDZ93x82-1.5 (380В)

18000 об/мин

1,5 кВт

380В

3.8A

300 Гц

ER20

Воздушное охлаждение

Деревообработка

GDZ93x82-2.2 (220В)

18000 об/мин

2. 2 кВт

220В

10A

300 Гц

ER25

Воздушное охлаждение

Деревообработка

GDZ93x82-2.2 (380В)

18000 об/мин

2. 2 кВт

380В

5.5A

300 Гц

ER25

Воздушное охлаждение

Деревообработка

GDZ93x82-3.5 (220В)

18000 об/мин

3,5 кВт

220В

15а

300 Гц

ER25

Воздушное охлаждение

Деревообработка

GDZ93x82-3.5 (380В)

18000 об/мин

3,5 кВт

380В

8.8A

300 Гц

ER25

Воздушное охлаждение

Деревообработка

GDZ120x103-4.5

18000 об/мин

4,5 кВт

380В

9.5A

300 Гц

ER32

Воздушное охлаждение

Деревообработка

GDZ120x103-6

18000 об/мин

6 кВт

380В

12.6A

300 Гц

ER32

Воздушное охлаждение

Деревообработка

GDZ120x103-7.5

18000 об/мин

7.5кВт

380В

15.5A

300 Гц

ER32

Воздушное охлаждение

Деревообработка

GDZ170x150-12

18000 об/мин

12 кВт

380В

26A

300 Гц

ER32

Воздушное охлаждение

Деревообработка

1

Электрический шпиндель должен быть совместим с преобразователем частоты. Выбор преобразователя частоты должен совпадать с мощностью, напряжением, током, частотой и другими параметрами электрического шпинделя. Использование электрического шпинделя должно сначала установить контрольную частоту инвертора. Справочная частота преобразователя частоты устанавливается в соответствии с самой высокой частотой электрического шпинделя.Инвертор эталонный преобразователь частоты заводские настройки по умолчанию 50 Гц. Если Базовая частота инвертора не установлена перед использованием двигателя шпинделя, двигатель шпинделя может быть сгорел.

2

Перед использованием, вы должны использовать руку, чтобы повернуть мотор шпинделя, и подтвердить, что он может вращаться плавно.

3

При использовании, вы должны сначала подключить к шпиндельному двигателю охлаждающей воды трубы, водопроводные трубы для обеспечения. Расход воды не менее 5 л/мин

4

Если необходимо заменить Электрический шпиндель на новый подшипник,
Должен быть заменен определенным профессиональным и техническим персоналом. Поддержка специальных инструментов. Двигатель шпинделя должен быть полностью очищен, катушка статора не должна быть удалена.

Ошибка

Причина

Решение

Электрический шпиндель не работает после запуска

1. Нет выхода или неправильной настройки для инвертора

Проверьте выход и настройку инвертора

2. Вилка не подключена

Проверьте разъем и соединительный кабель

3. Кабель не подключен

4. Обмотка статора сгорела

Измените статор

Через несколько секунд после запуска, шпиндель останавливается

1. Вход воды

Сушильный статор

2. Высокая температура вызванные повреждения изоляции провода

Измените статор

3. Отсутствие фазовой работы, вызванной защитой от перегрузки по току

Проверьте подключение кабеля двигателя шпинделя

4. Слишком короткое время запуска

Увеличенное время ускорения

Двигатель дыма или оболочки волос горячей

1. Выходное напряжение инвертора, частота не совпадает с двигателем шпинделя

Проверьте настройки инвертора

2. Частота инвертора не установлена правильно

Сброс частоты инвертора

3. Блокировка воздуховода

Проверьте воздуховод

Гайка ослабляется при запуске

Ошибка направления вращения

Запись вращения в соответствии с инструкцией на шпинделе

Шум и вибрация

1. Поврежденный подшипник

Сменные подшипники

2. Точное повреждение деталей влияет на динамический баланс

Проверьте динамический баланс

3. Большой шпиндель

Сменный шпиндель

Гайка ослабляется при остановке

Слишком короткое время простоя

Продолжительное время торможения
