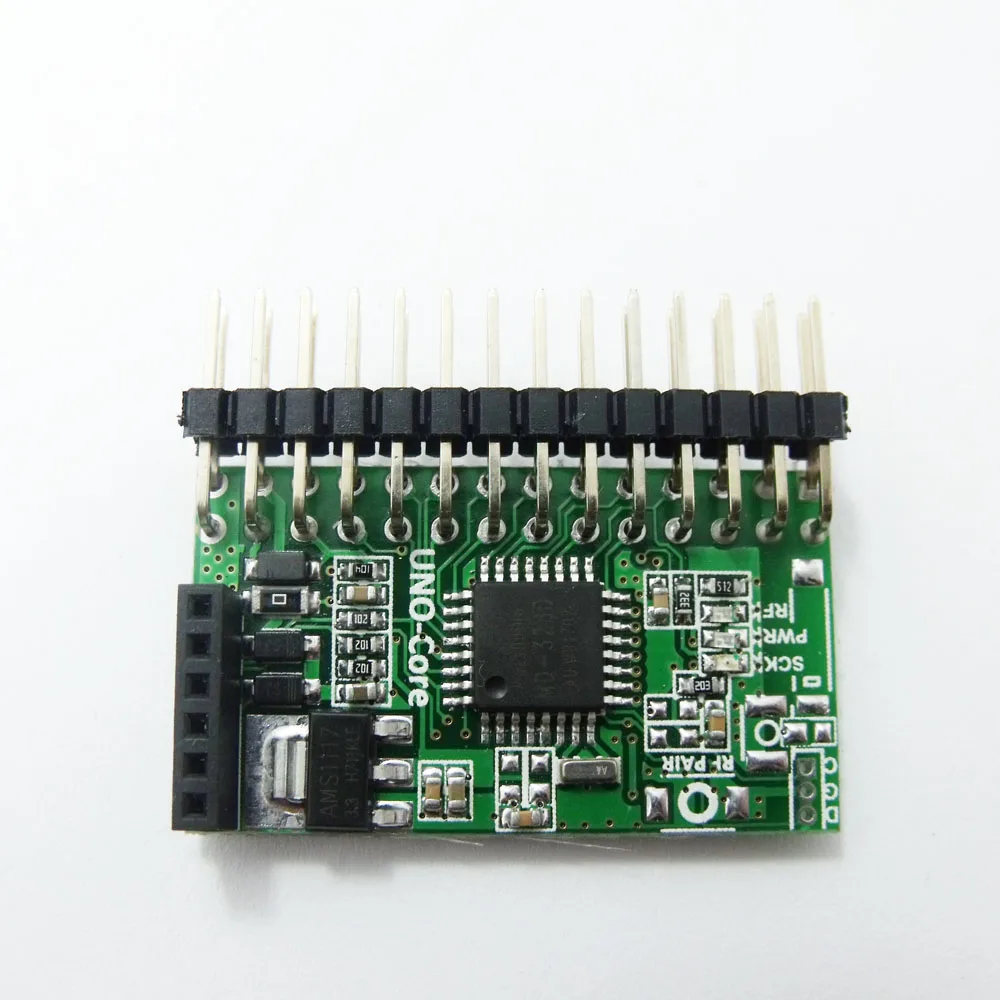

MassDuino UNO ядро

Низкая цена

Поддержка Arduin IDE

Высокая совместимость с UNO R3

32кб флэш 2кБ RAM

 10/12/16Bit АЦП

/* ===================================

  Аналог()/10 бит ADC, совместим с UNO R3

     Analogread_12 бит()/12bit ADC , 130 sps

    Analogread_16 бит()/16bit ADC , 125 sps

======================== */

  Поддержка уровня чипа(MD-328D IC для массовой покупки, нажмите, чтобы посмотреть)

    Легко для разработки прототипа, непосредственно использовать для массового производства!

Особенности

MD-328D основной модуль
Стандартный интерфейс USB2Serial для загрузки и отладки
Бортовой 2,4 GHz RF модуль (опционально)
100% окружающей среды для развития Arduin
Вертикальный двухрядный разъем, минимальный размер на основной плате
Полная поддержка UNO IO

Параметры

MCU: MD-328D 32K Flash 2K SRAM 10bit ADC
Рабочая Напряжение: 3,3 V со встроенным LDO
Вход Напряжение AC/DC 4,5 в до 12 В
3,3 V Выход ток: 300mA MAX
Размер PCBA: 20x35 мм
Предпрограммирование загрузчика: Arduin UNO R3

Схема применения

Эта схема показывает, как использовать ядро UNO для создания 3-ch аналогового напряжения, здесь нам нужен PWM, чтобы модуль DAC DAC-3000 , UNO ядро использования AnalogWrite функции для того, чтобы создать 3 ch PWM сигналов и DAC-3000 будет конвертер ШИМ аналоговый выход, выход:Vout = (1-шим %) * Vref. В этом разделе ЦАП Выходной диапазон от 0 до 3,3 V.
Pin24 (VCC_3V3), подключенный на бортовой LDO выход, он будет делиться 3,3 В с модульной схемой, поэтому ток нагрузки VCC_3V3 должен быть ограничен в пределах 300 мА, В противном случае это приведет к 3,3 V нестабильно и не поврежден, не используйте модуль для зарядки аккумулятора.
Ядро UNO имеет встроенный модуль RF(LC-2000, клик для просмотра), LC-2000 представляет собой 2,4 GHz RF UART модуля, он может быть сделать UNO ядро коммуникативные через 2,4 GHz RF соединение, но не для всех версий потребуется установить этот модуль, пожалуйста, обратите внимание, что в описании, У нас есть Номер модуля, как показано ниже:
    Ядро UNO: без радиочастотного модуля
    Ядро RF UNO: с модулем RF (нажмите, чтобы просмотреть)

Загрузка эскиза и общения

РЧ-микроконтроллер UNO ядро может быть загрузка эскиза и связь через 2,4 GHz RF соединение, пользователь должен аппаратный ключ USB на ПК и мы называем это LC-2000U, мы будем выпускать этот продукт в Jan.2016.

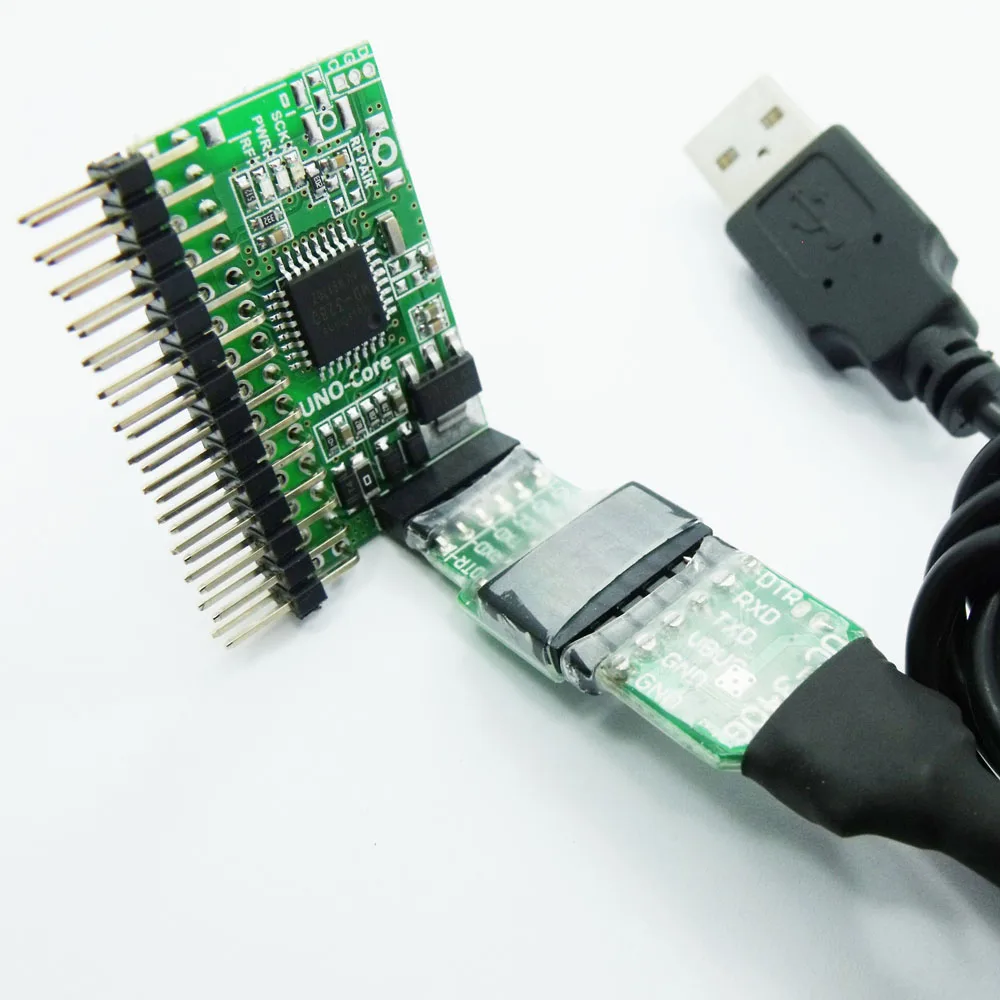

И РЧ-UNO и UNO Core имеют встроенный UART разъем, это 6-Pin 2,0 мм гнездовой разъём, пользователь может быть использовать стенд USB2Serial светильник кабеля, чтобы загрузить и общении с 2,5 мм до 2,0 мм конвертер. Мы также предоставляем UC-2102 комплект для этого использования.

Список посылка

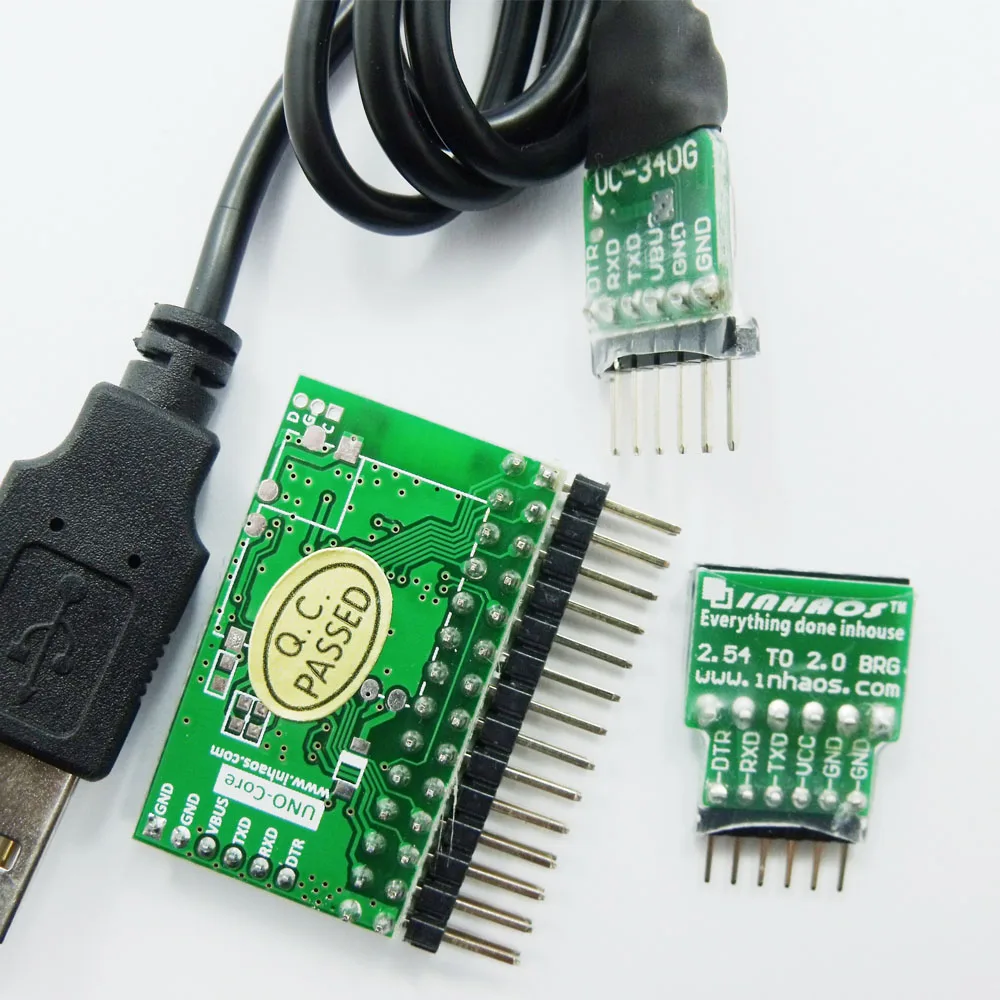

1 x ядро MassDuino UNO

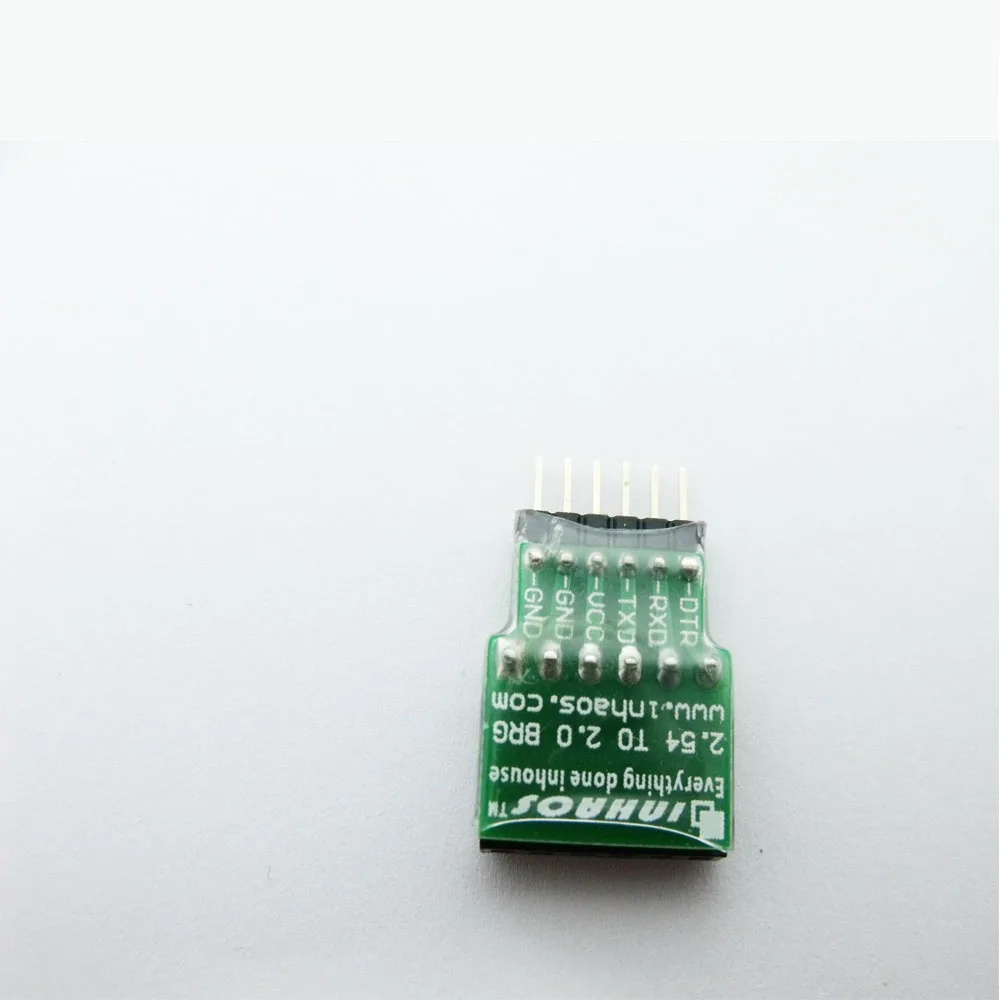

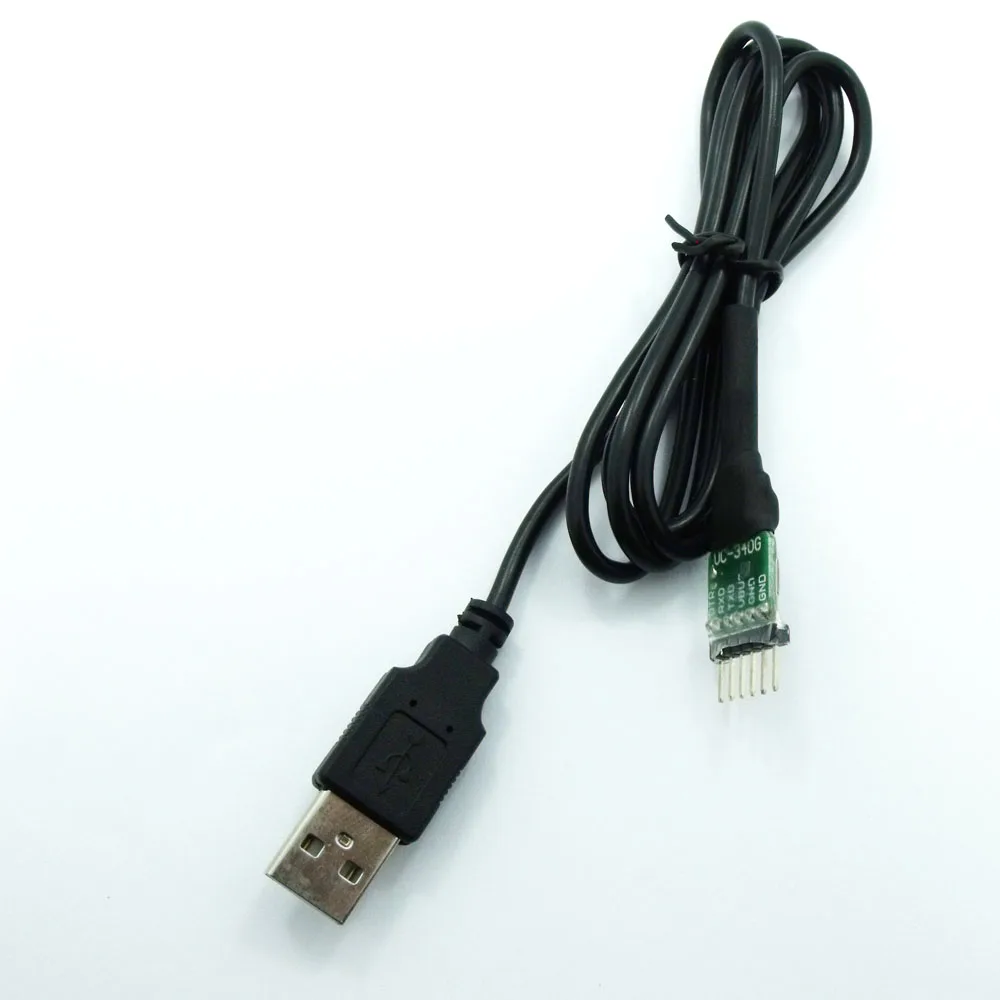

1 x UC-340G (с 2,54 мм до 2,0 мм конвертер)

Все PCBAs прошли 130 испытаний изделий 100% автоматическим, 100% гарантия качества.
