4 оси ЧПУ Комплект 4шт. M542 Шаговый Драйвер + 5 Интерфейсная Плата с Дисплей

---

4 Оси ЧПУ Комплект Для Nema17/23/24/34 Шагового Двигателя

Третье Поколение 5 Осей Интерфейсная Панель С Дисплей И Клавиатурой (Професстональная Версия) + 4 Шутки M542 Драйверы для Шагового Двигателя

Описания

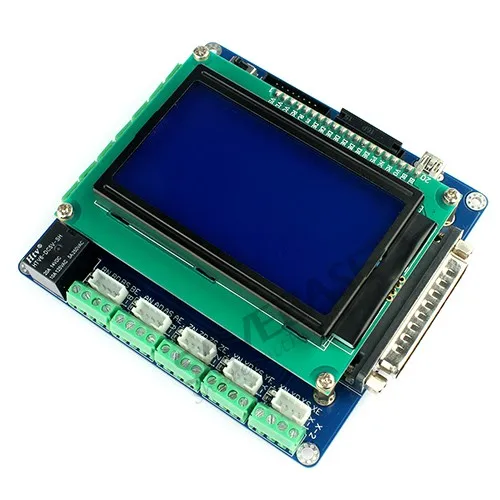

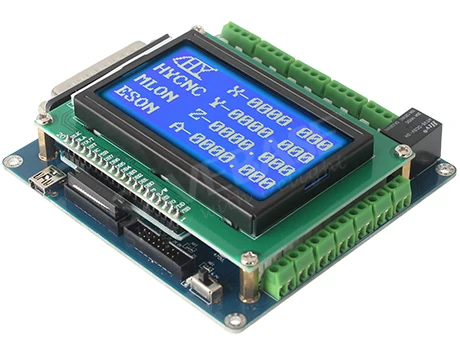

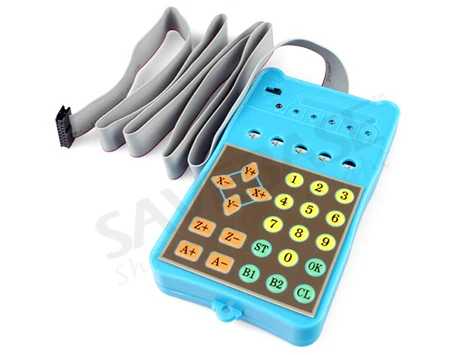

Это последнейшее третье поколение интерфейсная панель была умной через модернизации, профессиональной и промышленной уровенью интерфейсной панели через перепроектированной PCB панели и модернизированного внешноых ручных управляемых инструментов (управляемая клавиатура и панель дисплей). этот перепроектированная PCB панель делает эту интерфейсную панель управлять микрошаговым драйвером более гладко с низким шумом. Кроме того, эта третья поколение интерфейсная панель есть два типа версии, одна станет Стандартной Верцией,  другая  одная является Профессиональной версией. По сравнению с стандартной версией, эта профессиональная версия главно имеет два функции более, чем эта стандартная версия: "компьютерной G-код функцией записи" и "ручной программной функцией". Кроме этих двух функцей, у этих двух верцией нет других разниц. Этот товар включает в себя Профессиональной Версией.

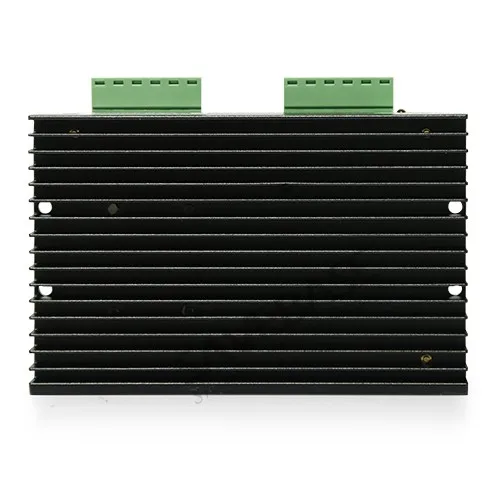

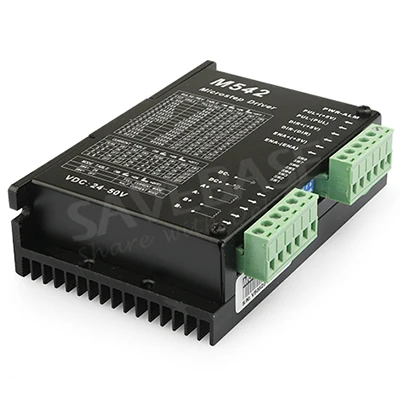

Этот M542 Шаговой Драйвер являетя одным микрошаговым драйвером с высоким свойством, оно основит на токоуправляющей технике простой синусоидальной волне. С этой техникой и самоустанавливающейся техникой (самоустанавливающиеся параметры управляемого по току) для разных двигателей, этот двигатель может работать с меньше шумом, нижним нагревом, более гладкое движение и имеет лучше своиство на высокой скорости, чем большенство двигателей на рынке. Оно может работать с 2-фазы и 4-фазы гибридными шаговыми двигателями, подходит для Nema17--Nema34 шаговых двигателей с 1.0A-4.5A током.

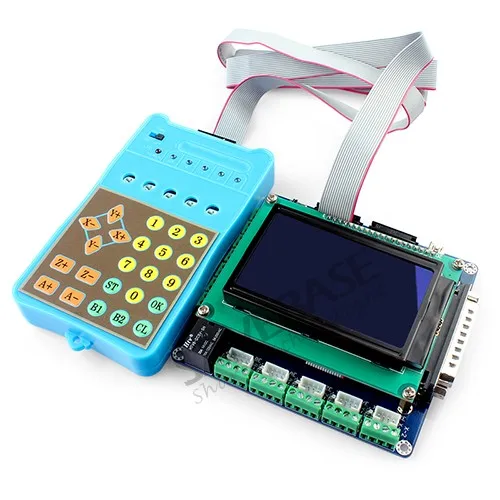

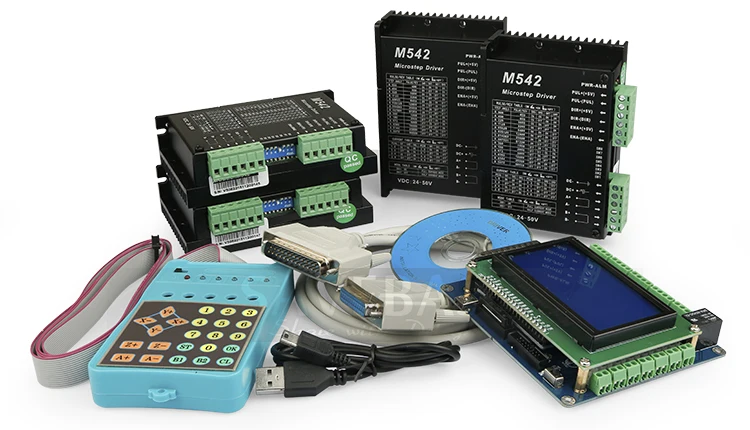

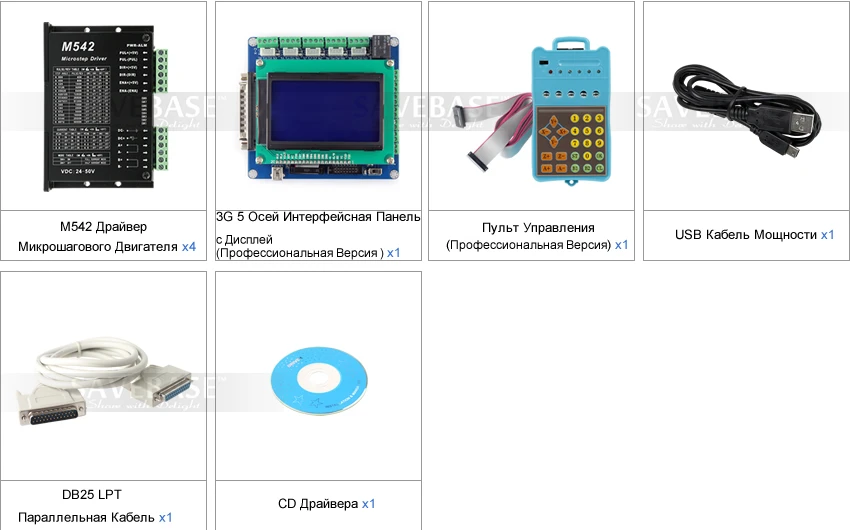

Этот товар включает в себя 1 Шутка Интерфейсная Панель (Профессиональная Версия)и 4 Шутки M542 Шаговых Драйвера. Если вам нужна стандартная версия или  больше драйверы или шагой двигатель, свяжитесь с нами свободно пожалуйста для оферты.

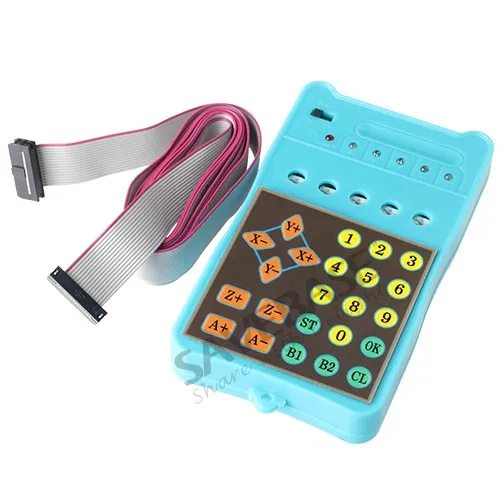

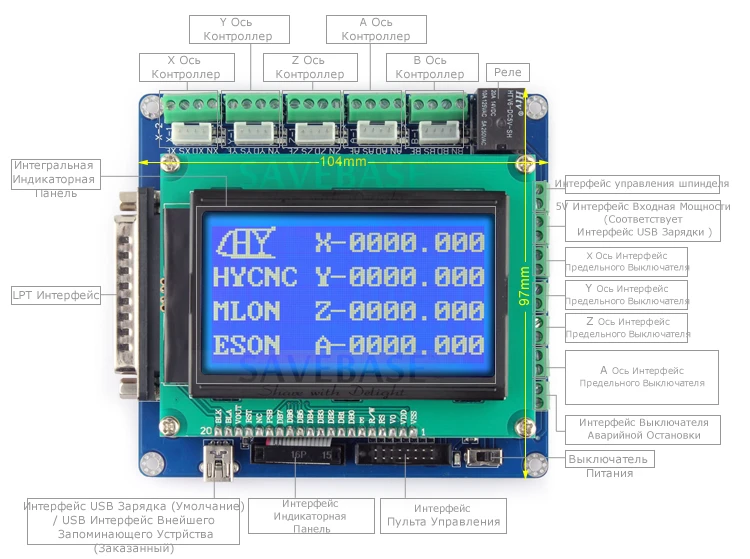

Особенность Третье Поколение 5 Осей Интерфейсная Панель(Профессиональная Версия) Высокое действие, экономично-эффективность Этот интерфейсная панель включает в себя панель дисплей и пульт yправления для ручного управления Автоматически различить обу компьютера и пульта управления, функции для компьютера и пульта управления могут переключаться умно между ними без любых интерфейсов Панель дисплей может отследить траекторию движения для G-Кода при реальном времени в компьютере или or выходить через пульта управления, и потом полностью и синхронизационно показывать это изменение МАКСИМАЛЬНО ЧЕТЫРЕХ осей(X, Y, Z A оси) значения в ее экране, это является полностью синхронизационным с значениями’ изменяющиеся на ЧЕТЫРЕХ координатах Mach3 Автоматически закончить Инструментальные настройки на X, Y, Z Осях через управляемого пульта, без поддержки из компьютера Эта интерфейсная панель является совместимыми с Mach3(Программное обеспечение по умолчанию), LinuxCNC(EMC2), KCAM4 ЧПУ Программными обеспечениями, и так далее... С выходным интерфейсом Реле, вам можно использовать ее управлять двигателем шпинделя, эксгаустер, водонасос, и так далее... 5 Типов выходных управлениев для Ограничения, Экстренная-Остановки, Выравнивания по центру, Резак-Выравнивания/Настройки Инструмента Два способа для питания получения, 5V DC электропитание или USB порт получают мощность из PC непосредственно. Подходит для всех 2-фаза, 3-фаза и 4-фаза микрошаговых драйверов и шаговых двигателей в этом рынке. Автоматическая защитная функция электроцепя когда подключения между интерфейсной панели и микрошаговыми драйверами являются не правильными   Эта профессиональная версия тоже может автоматически отследить эту траекторию движения G-Кода из компьютерного ЧПУ программного обеспечения (e.g. Mach3, EMC2, KCAM4, и так далее...) и записать G-код в мнемонический чип; Легко повторно проходить G-код управлять этими шаговыми двигателями без компьютера (записать МАКСИМАЛЬНО 4 Оси(X,Y,Z Ось) G-код и максимально 1800 точечных значениев) Оно тоже поддержает ручную программирования через пульта управления, только входные требуемые значения на одном оси и записать их в чипе памяти драйвера, и топом запустить эти записанные значения проводить ось делать линейное движение, широко используется на RBI машине, конвейере и так далее Взаимодействуется с mach3 через LPT порта M542 Драйвер Шагового Двигателя Напряжение питания от 24V DC до 50V DC Выходной ток из 1.0A дo 4.5A Самоустанавливающаясь техника, Самоустанавливающийся ток от полного до половинного когда двигатели изменены из работы до остановки через отключения SW4 Техника чисного синусоидального тока Импульсная входная частота максимально до 300 KHz, TTL совместимый и оптический изолировочный вход Подходит для 2-фазы и 4-фазы Nema17-Nema34 двигателей Автоматическое сокращение половинного тока, только отключается SW4 когда двигатели остановят 16 регулируемых микрошаговых разрешений в десятичной системе и двоичной системе, максимально до 51,200 шаги/оборот Поддержать PUL/DIR и CW/CCW режимы Защита от перегрузки, перетока, перегревы, перенапряжения и недонапряжения, чтобы избежать повреждение для вашего компьютера и устройств Дизайн охлаждающей алюминиевой коробки для охлаждения, и защитите доск драйвера от повреждения грязи, пыли и жидкости   Подробности Интерфейсная панель с высоким свойством

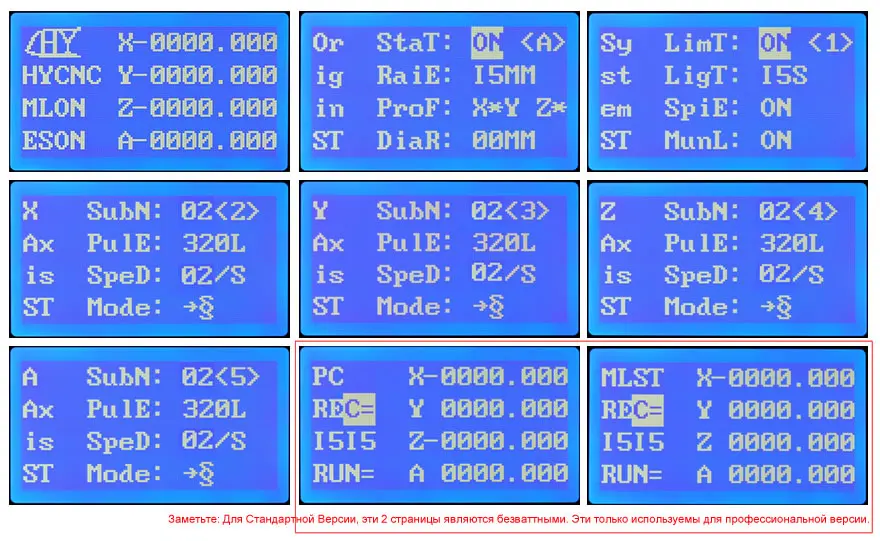

У нее есть профессиональная DRO(цифровое считывание), который может показывать численное значение в реальном масштабе времени 4 оси(X, Y, Z, A), вам тоже можно настройть скорость двигателя, микрошага и другого параметра и так далее для ручного управления.

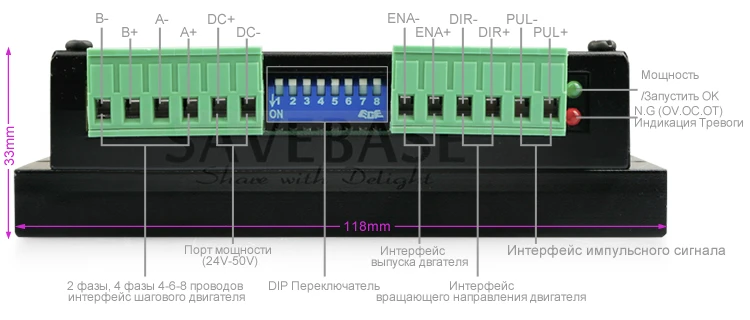

Качественный шаговой драйвер DIP-Переключатель Настройки для драйвера I. DIP-Переключатель Инструкции II. DIP-Переключатель Схема Настройки

Динамическая настройка тока
Пиковой Ток	AVG Ток	SW1	SW2	SW3
1.5A	1.0A	ON	ON	ON
2.0A	1.4A	OFF	ON	ON
2.4A	1.7A	ON	OFF	ON
2.8A	2A	OFF	OFF	ON
3.2A	2.3A	ON	ON	OFF
3.7A	2.6A	OFF	ON	OFF
4.2A	3A	ON	OFF	OFF
4.5A	3.2A	OFF	OFF	OFF

Настройки Автоматического сокращения Половинного-Тока
SW4	ON		OFF
	Работа-Полная	Перерыв-Полный	Работа-Полная	Перерыв-Полный

Выбор Микрошагового Разрешения
Микрошаг	Шаг/Оборот.(1.8° двигатель)	SW5	SW6	SW7	SW8
2	400	ON	ON	ON	ON
4	800	ON	OFF	ON	ON
8	1600	ON	ON	OFF	ON
16	3200	ON	OFF	OFF	ON
32	6400	ON	ON	ON	OFF
64	12800	ON	OFF	ON	OFF
128	25600	ON	ON	OFF	OFF
256	51200	ON	OFF	OFF	OFF
5	1000	OFF	ON	ON	ON
10	2000	OFF	OFF	ON	ON
25	5000	OFF	ON	OFF	ON
50	10000	OFF	OFF	OFF	ON
125	25000	OFF	ON	ON	OFF
250	50000	OFF	OFF	ON	OFF

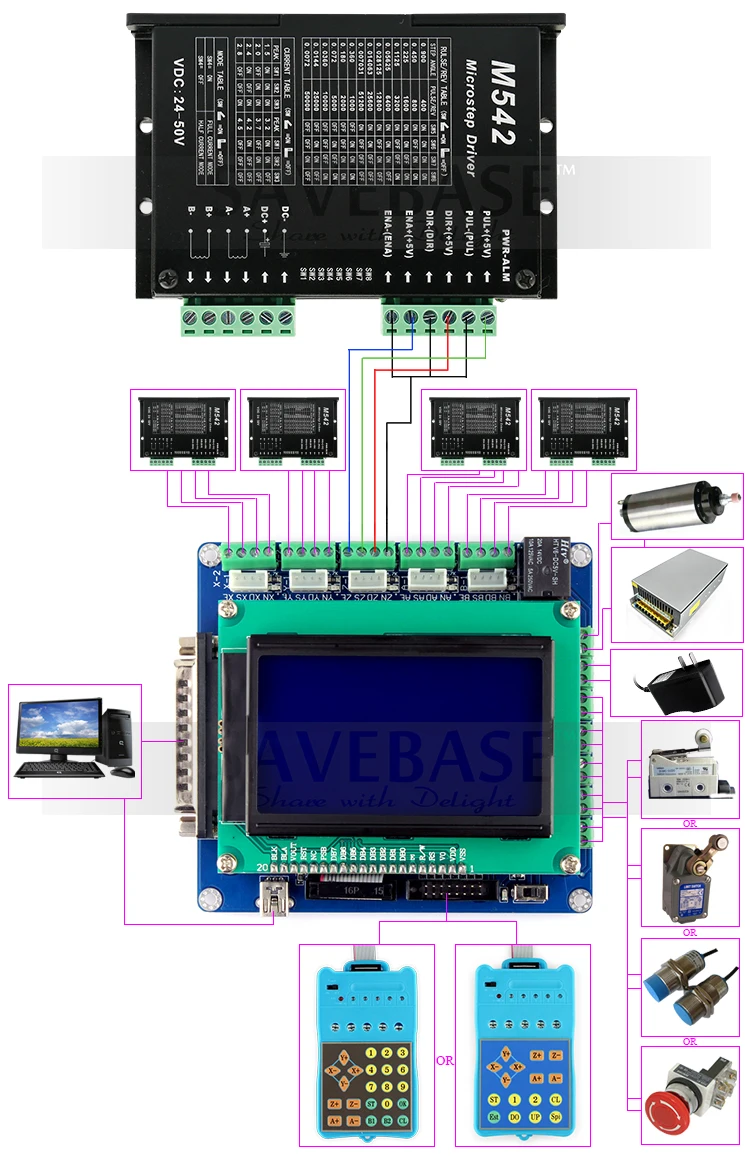

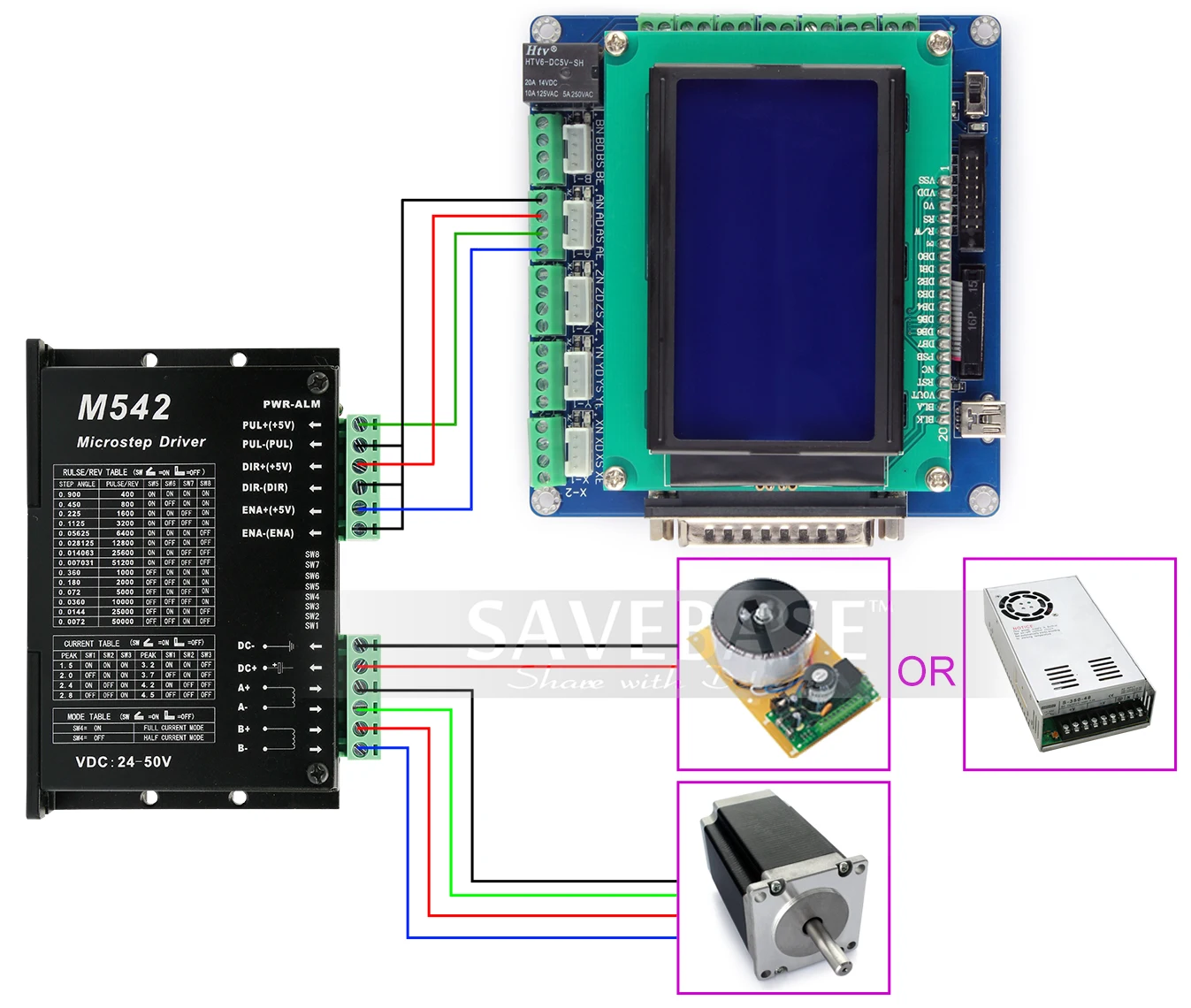

Инструкция Подключения Примение

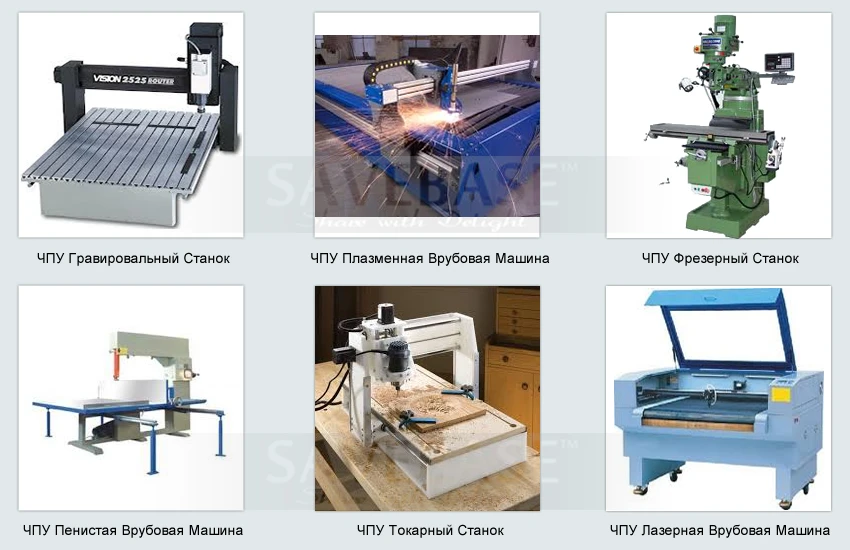

Подходит для маленькой и средней автоматической машины оборудуется с ЧПУ контроллером, как ЧПУ маршрутизатор, CNC мельница, ЧПУ токарный станок, X-Y-Z станки, этикетировочная машина, лазерный отрезной станок и pick-place оборудование и так далее...

Подходит для широких шаговых двигателей, от NEMA размера 17 до 34

Подходящее Питание Источника

Nema17 Двигатель: 24V Питание Источника

Nema23/24 Двигатель: 36V Питание Источника

Маленький размер Nema34 Двигатель: 48V Питание Источника

Руководство: Выбирать напряжение согласно размеру двигателя, выбирать ток согласно номинальному току двигателя.

Например: 3 Штуки Nema23 с 3A, потом это питание источника должно выходить 3*3A=9A минимум, так что вам можно использовать 36V 10A PSU.

Если вам нужно питание источника для этого комплекта, свяжитесь с нами с эту модель двигателя, мы будем рекомендовать вам подходящее питание источника.

Теплая Подсказка

Не включайте / отключайте разъемы когда эта панель или драйвер включены.

Не использовать питание источника выше, чем номинальное напряжение для этого комплекта.

Не разбирать этот товар без этого руководства профессиональной версии.

Пожалуйста, сделайте стендовое испытание для этой системы перед установкой.

Разбирайте пожалуйста этот комплект согласно инструкции.

5 Осей Интерфейсная Панель
Модель	Профессиональная Версия
Входная Мощность	USB Порт или Наружное 5V DC Питание источника
Тип Драйвера	Импульс + Направление + Enable Сигнал
Подходящий Шаговой Драйвер	2 Фазы, 4 Фазы Шаговой Драйвер
Метод Охлаждения	Естественное охлаждение или Принудительное охлаждение вентилятора
Операционная Среда	Избежание пыли, масляного тумана, агрессивных газов
Операционная Температура	Макс 70°C
Операционная Влажность	40%RH ~ 90%RH
Вес	275G
Размер	110*110*25mm
M542 Шаговой Драйвер
Модель	M542
Выходной Ток	1.0A-4.5A
Напряжение Питания Источника	24-50V DC
Импульсный Входная Частота	0-300KHZ
Изоляционное Сопротивление	500 MΩ
Способ Охлаждения	Естественное охлаждение или Принудительное охлаждение вентилятора
Операционная Температура	Max 70°C
Размер	118*86*36(mm)
Вес	370G
Подходящий Шаговой двигатель	Nema17-Nem34 Шаговой двигатель(1.0-4.5A)
