DC 6 5-100 в 100A LCD комбинированный измеритель напряжения тока кВт/ч ватт панельный

Этот товар будет отправлен с номером отслеживания, более безопасным и быстрым, некоторые продавцы дешевле, но без номера отслеживания

Подробная информация о новой версии
Технические характеристики
-Рабочее напряжение: 6,5 ~ 100 В постоянного тока
-Максимальная мощность: 100А/10000 Вт
-Точность измерения: класс 1

О функции
-Измерьте и Контролируйте электрические параметры (напряжение, ток, кВт/ч, ватт)
-Функция сигнализации от перегрузки (более ватт Порог тревоги, подсветка мигает)
-Предустановленная функция порога сигнализации (может настроить свой собственный Порог тревоги)
-Функция сброса питания (кВтч)
-При отключении питания храните данные, когда включено, продолжите дату

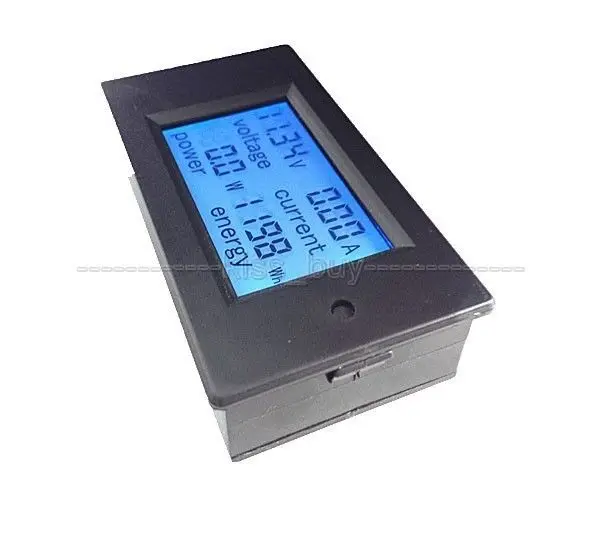

-Полноэкранный жидкокристаллический ЖК-экран с большим экраном (напряжение, ток, кВт · ч, ватт)
-Функция подсветки

О дисплее
Интерфейс дисплея. Большой ЖК-дисплей ЖК-монитор напряжения и тока, кВт-ч, ватт, электрические параметры
-Ватт: диапазон измерения 0 ~ 10 кВт
Менее 1 кВт: 0,0 ~ 999,9 Вт
Менее 10 кВт: 1000 ~ 9999 Вт
-КВтч: диапазон измерения 0 ~ 9999квтч
Менее 10 кВт · ч: 0 ~ 9999Wh
Более 10 кВт · ч: 10 ~ 9999квт · ч
-Диапазон испытательного напряжения 6,5-100 В постоянного тока
Формат дисплея 6,50 ~ 99,99 в
-Диапазон тестирования тока: 0 ~ 100A
Формат дисплея 0,00 ~ 99.99A

О кнопках
-Управление Подсветкой
Можно включить/выключить подсветку при коротком нажатии
-Power rese
Шаг 1: долгое время нажмите кнопку (около 5 секунд), пока не появится мерцание, затем отпустите кнопку
Шаг 2: Если короткое время нажмите кнопку еще раз, затем мощность (кВт/ч) Сброс нуля и выход мерцания
Шаг 3: если долгое нажатие кнопки в течение 5 секунд, пока оно больше не будет мигать, данные питания (кВт · ч) не будут очищены и выйдут из строя
-Установите сигнализацию (ватт
Шаг 1: удерживайте кнопку до тех пор, пока ЖК-экран не отобразит «SET CLr», отпустите кнопку
Шаг 2: Отображение значения будильника (напряжения), короткое нажатие, увеличение значения (числа). Не нажимайте кнопку в течение 3 секунд, настройка переключится на другой бит
Шаг 3: долгое время нажмите кнопку (около 5 секунд) ----> Сохранить пороговое значение напряжения
Пороговая Настройка ватт диапазон: 6,5 v-99,99 v

Примечания: Пожалуйста, правильно Подключите полярность

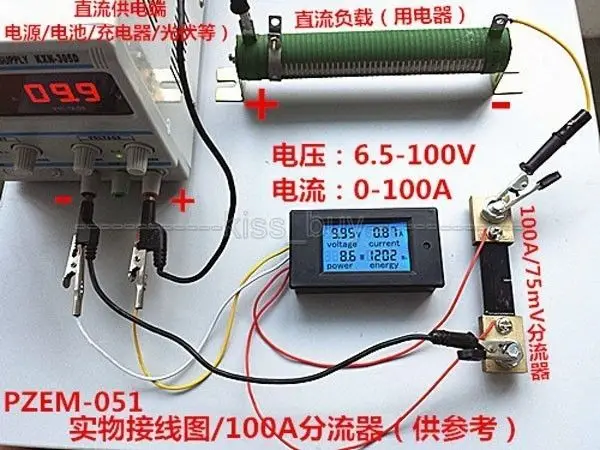

Проводка:



Недавно покупатели, у которых была Ошибка подключения в таблице постоянного тока (с 50A или 100A внешним шунтом), так коротко переориентированы, чтобы объяснить здесь, если покупатели не в соответствии с физической схемой подключения контрастного подключения пользователя, таблица для сжигания не несет ответственности за любую ситуацию. Примечание:

1. Состояние без нагрузки (измерение напряжения, не подключайте шунт и нагрузку)
Источник питания постоянного тока является отрицательной таблицей от источника питания/положительного и отрицательного электрода тестового источника питания в порядке непосредственно от вас.
2. Состояние загрузки (подключили шунт и нагрузку)

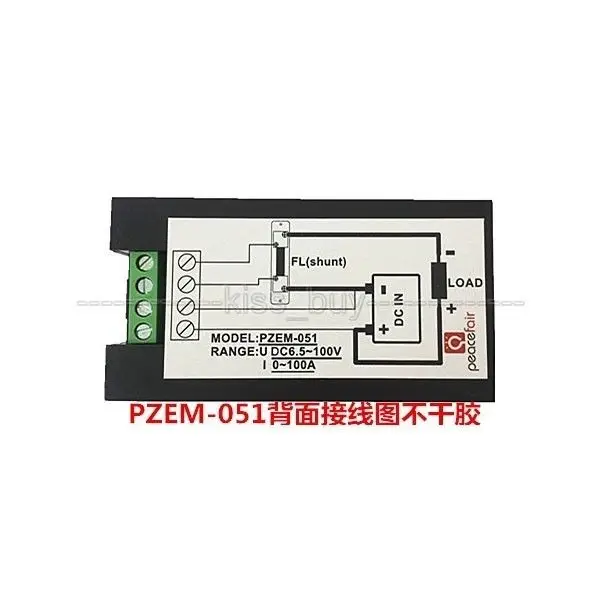

Обратите особое внимание на катод формы постоянного тока, анод не может напрямую подключить катод источника питания, необходимо пройти через внешний шунтирующий терминал (хотя смотрите схему проводки с задней стороны счетчика в линии, но результат совершенно отличается)!

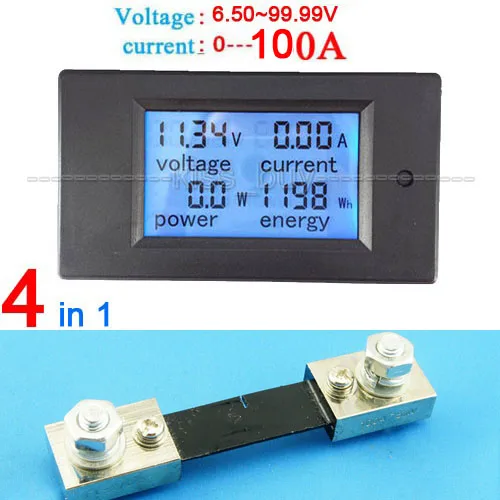

1 комбо-метр постоянного тока 100A

1x 100A шунт
