12 В 24 В 40A MPT контроллер солнечной заряда 100 В, новый Tracer 4210a PV Контроллер заряда

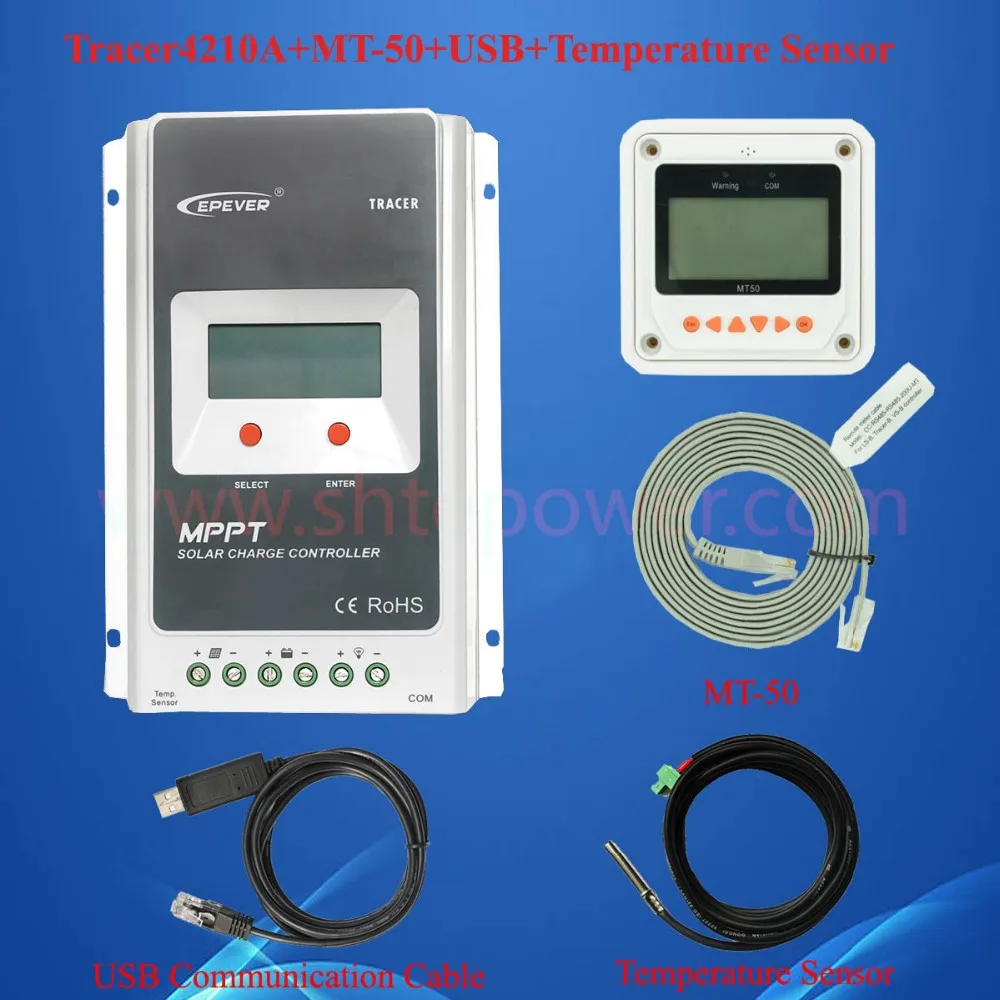

Вышивка Крестом Пакет в том числе:

1. 1 шт. MPT контроллер солнечной заряда 40A 100 В
2. 1 шт. MPPT контроллер пользователя Руководство
3. 1 шт.. Дистанционный метр mt50 + 2 м кабель связи
4. 1 шт.. Пульт дистанционного управления, руководство по эксплуатации

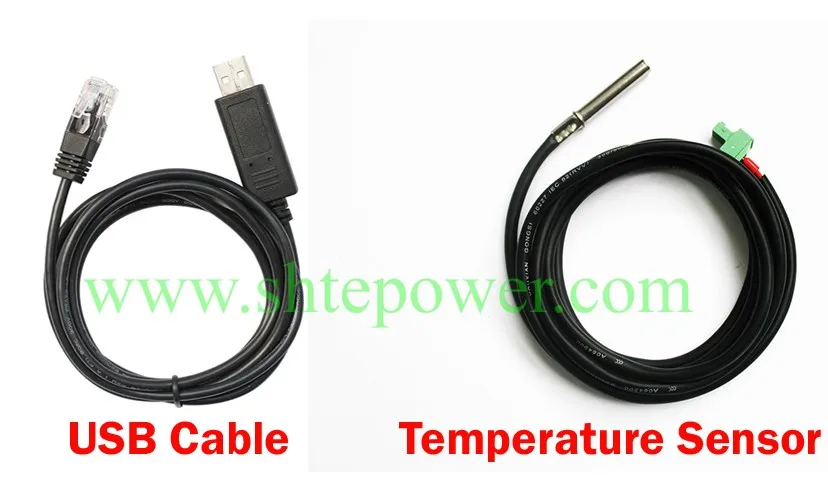

5. 1 шт. USB кабель связи

6. 1 шт.. Датчик температуры

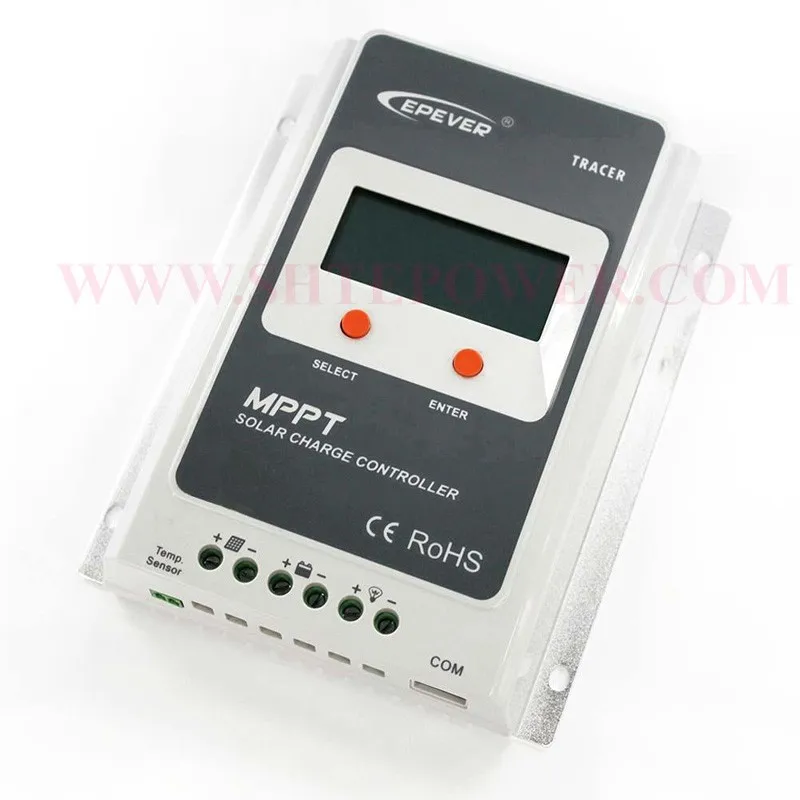

Tracer-серия основывается на общем позитивном дизайне и усовершенствованном алгоритме управления MPT, с ЖК-дисплеем работает статус, данный продукт является художественным, экономичным и практичным.

С алгоритмом управления MPPT, в любой ситуации, продукты этой серии могут быстро и точно отслеживать оптимальный максимальный уровень мощности (mpp) для получения максимальной солнечной энергии во времени, что удивительно повышает энергоэффективность. Функция Dual Display: локальная ЖК-панель или пульт дистанционного управления (требуется дополнительная mt50). С интерфейсом по протоколу Modbus, это удобно для клиентов для расширения приложений и мониторинга в различных областях, таких как базовая станция связи, бытовая система, уличная система освещения, система мониторинга дикой природы и т. д.

Все-круглый электронный сбой самоиспытательной функции и усовершенствованная функция электронной защиты могли бы максимально избежать ущерба для системы компоненты, обусловленные ошибками установки или сбоями системы.

Особенности:

Усовершенствованная Максимальная технология отслеживания точки доступа (MPPT) технология, эффективность Wiht не менее 99.5%

* Высококачественные компоненты, производительность PERFECTING, с максимальной эффективностью преобразования 98%.

* Сверхбыстрая отслеживание скорости и гарантированная эффективность отслеживания.

* Точно распознавание и отслеживание нескольких точек питания.

* Надежная Автоматическая предельная функция maximun PV входной мощности, не гарантирующая перегрузок ни при каких обстоятельствах.

* Широкий диапазон рабочего напряжения mpp.

* 12/24В автоматически определяет напряжение системы.

* ЖК-дисплей панели дизайна, динамически отображающие данные инструмента и рабочее состояние.

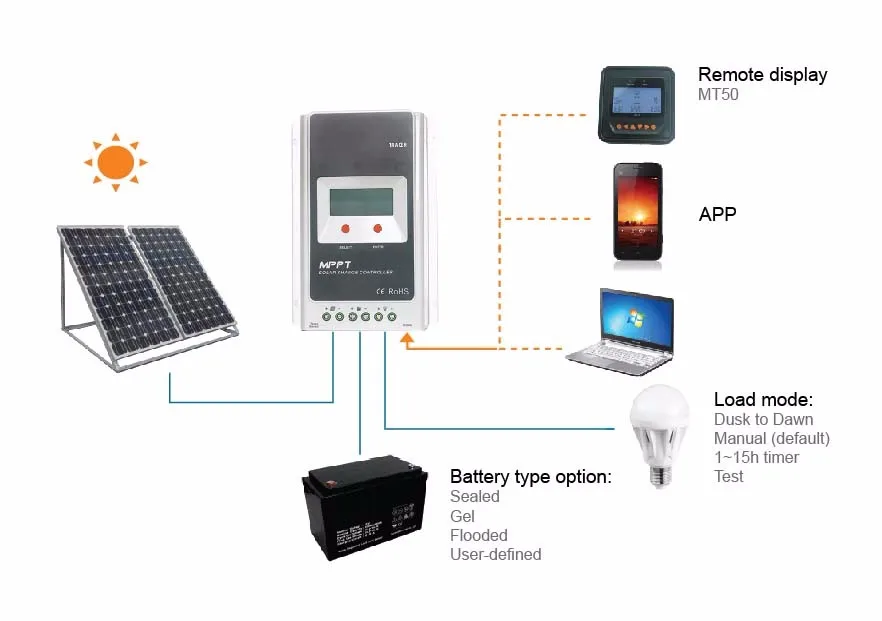

* Несколько режимов управления нагрузкой: ручное управление, свет включения/выключения, свет на + таймер и тестовый режим.

* Поддержка 3 зарядки предпрограмм: запечатанный, гель, затоплен.

* Функция компенсации температуры батареи.

* Функция статистики энергетики в реальном времени.

* С интерфейсом rs-485 интерфейс связи и протокол модбуса, оно доступно для удовлетворения различных потребностей в связи в различных ситуациях.

* Доступ для сетевого модуля (ebox-01) с протоколом TCP/UDP/SNMP, для реализации подключения к Интернету.

* Доступен для мониторинга ПК и внешнего блока дисплея, подключаемого как mt50 и так далее, внедрение проверки и параметров данных в режиме реального времени.

* Поддержка обновления программного обеспечения.

Электронные защита:

• Защита от PV обратного полярности

• PV защита от короткого замыкания

• ПВ на текущую защиту сигнализации

• Батарея Перегрузка защиты

• Защита от разрядки батареи

• Защита от переполярности аккумулятора

• Загрузка короткого замыкания

• Нагрузка защита от перегрузки

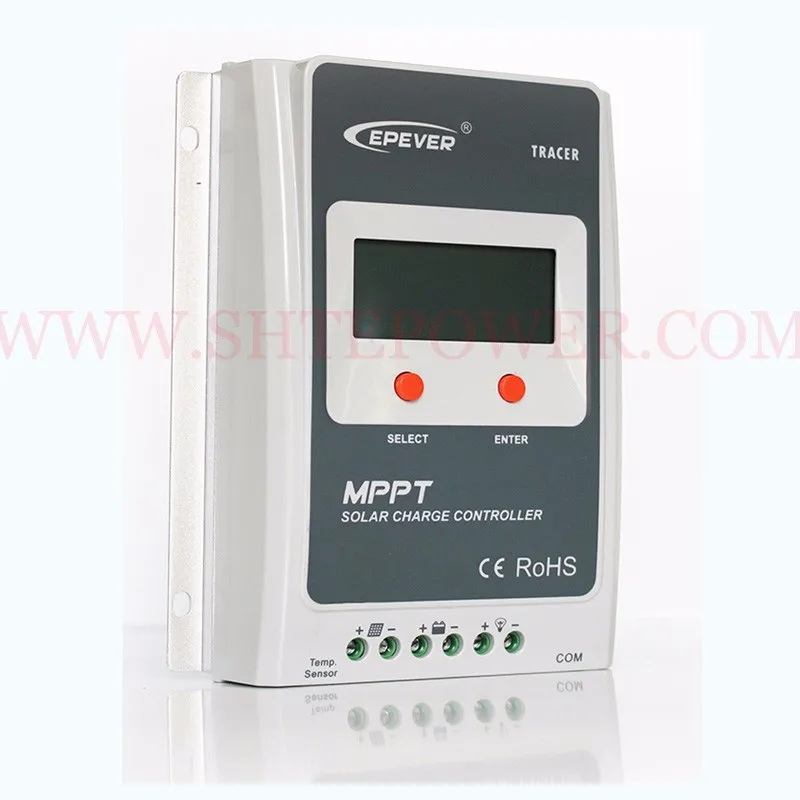

Рисунок 1-1 Tracer-характеристики серии

1-монтажное отверстие sizeΦ5

2-Кнопка выбора

3-подключение для РТС (дистанционный Температурный датчик) для дистанционного обнаружения температуры батареи.

4-модули солнечных модулей: Подключаем солнечные модули.

5-батарейные Клеммы: Подключаем аккумуляторы.

6-Грузовые Клеммы: подключают нагрузки.

7-порт RS-485 (RJ45-интерфейс): подключение с ПК или mt50 для мониторинга или обновления прошивки.

8-код оболочки

9-кнопкой Enter

10-ЖК-дисплей

Технические Параметры

• Электрические параметры

• Параметры окружающей среды

• Механические параметры (tracer4210a)

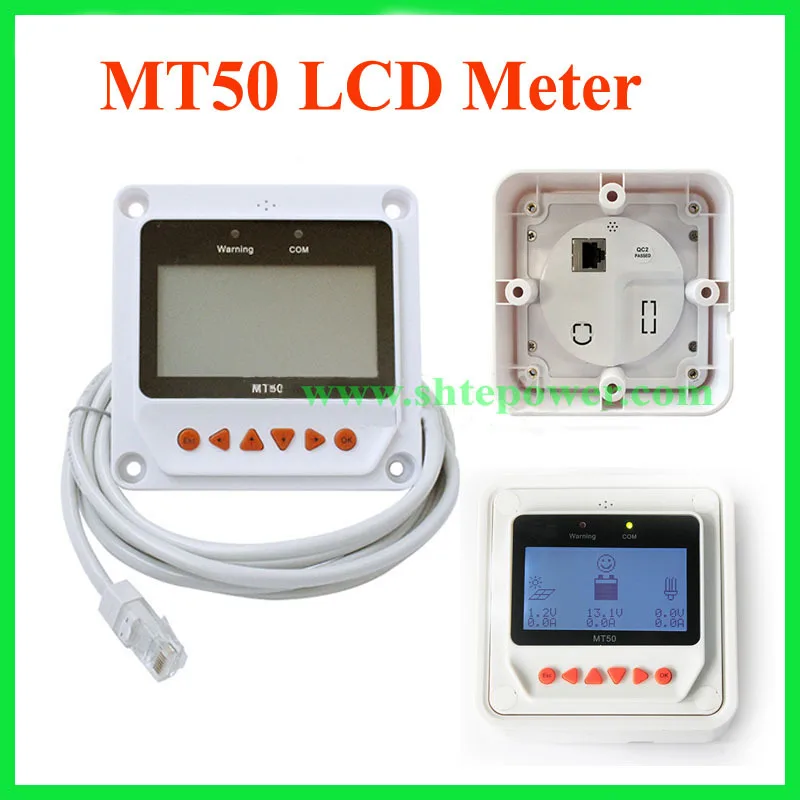

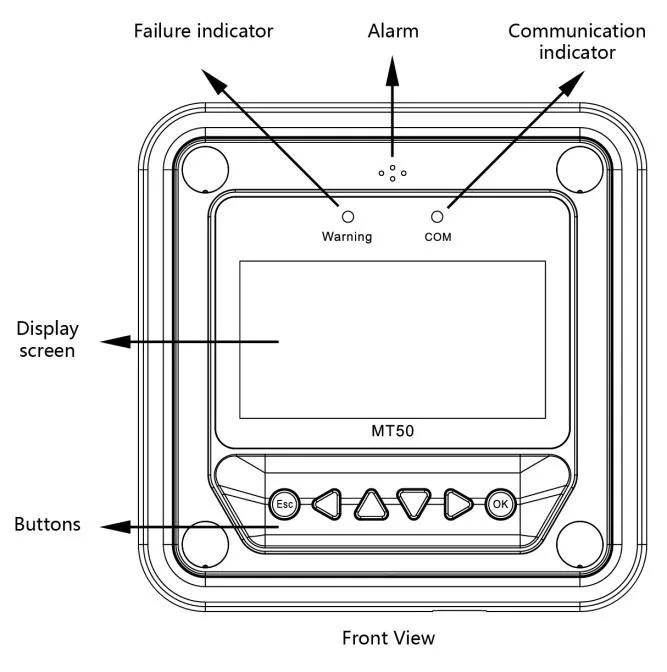

Дистанционный метр (модель mt50)

Цифровой пульт дистанционного управления отображает системную операционную информацию, данные об ошибках и самодиагностику. Данные, отображаемые на ЖК-дисплее с подсветкой, легко читаются и большие кнопки делают навигацию меню легко. Измеритель может быть смонтирован в стену или рамку. Mt50 (стандартное издание) поставляется с одним 2-м ровым длинным кабелем. Mt50 соединяет серии Tracer-BN с интерфейсом RJ45.

Кривые эффективности преобразования в приложении I

Интенсивность освещения: 1000 Вт/м2 Темп: 25С

Модель: Tracer4210A

Солнечный модуль mpp напряжение (17 В, 34 В, 68 В) /Номинальное напряжение системы (12 В)

Солнечный модуль mpp Напряжение (34 В, 68 В)/Номинальное напряжение системы (24 В)

Максимальная технология отслеживания точки питания

Из-за нелинейных характеристик солнечного массива, существует Максимальная точка вывода энергии (max power point) на его кривой. Традиционные контроллеры, с переключателем зарядки технологии и pwm зарядной технологией, не может зарядить аккумулятор на максимальной мощности, так что не может собирать максимальную энергию, доступную из PV, но контроллер солнечной заряда с максимальным отслеживанием точки питания (MPPT) Технология может блокировать на месте, чтобы собирать максимальную энергию и доставлять его к аккумулятору.

Алгоритм MPPT нашей компании постоянно сравнивает и регулирует рабочие точки, чтобы попытаться определить максимальную мощность точка массива. Процесс отслеживания осуществляется полностью автоматически и не требуется Настройка пользователя.

Как рисунок 1-2, кривая также является характерным кривым массива, технология MPPT будет использовать текущий заряд заряда батареи посредством отслеживания mpp. При условии 100% эффективности преобразования солнечной системы, таким образом, устанавливается следующая формула:

Обычно vmp всегда выше, чем VBAT. Благодаря принципу сохранения энергии, ibat всегда выше, чем ipv. Чем больше несоответствие между vmp и VBAT, тем больше несоответствие между ipv и ibat. Чем больше несоответствие между массивом и аккумулятором, тем большее сокращение эффективности преобразования системы, таким образом, эффективность преобразования контроллера особенно важна в системе pv.

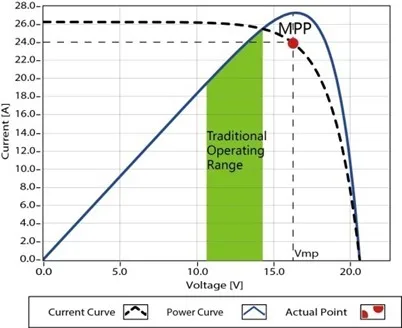

Рисунок 1-2 является максимальной кривой мощности точки, затемненная область-это диапазон зарядки традиционного контроллера солнечной зарядки (режим зарядки PWM), очевидно, это может диагностировать, что режим MPPT может улучшить использование солнечной энергии reouce. Согласно нашему испытанию, контроллер MPPT может повысить эффективность 20%-30% по сравнению с PWM-контроллером. (Значение может колебаться из-за влияния условий окружающей среды и потери энергии.)

В фактическом применении, как затенение от облаков, деревьев и снега, панель может появиться многоmpp, но на самом деле есть только одна реальная максимальная точка питания. Как показано ниже рисунок 1-3 показывает:

Цифра 1-3 муLTi-MPPTКривые

Если программа работает неправильно после появления мультиmpt, система не будет работать на реальной точке питания, которые могут тратить большинство солнечных энергетических ресурсов и серьезно влиять на нормальную работу системы. Типичный алгоритм MPPT, разработанный нашей компанией, может быстро и точно отследить реальный mpp, улучшите скорость использования массива и избегайте отходов ресурсов.

Соединения:

Батарея зарядки этап

ВКонтроллерИмеет 3 этапа заряда батареи, алгоритм зарядки батареи (Массовая зарядка, постоянная зарядка и поплавок зарядки) для быстрого, эффективная и безопасная зарядка аккумулятора.

) Объемной зарядки

На данном этапе напряжение батареи еще не достигло постоянного напряжения (выравнивание или увеличение напряжения), ВКонтроллерРаботает в постоянном режиме тока, обеспечивая максимальный ток к аккумуляторам (MPPT-зарядка).

B) Постоянная зарядный

Когда напряжение батареи достигает постоянного напряжения, контроллер начнет работать в режиме постоянной зарядки, этот процесс больше не мппт зарядки, И в то же время зарядный ток будет падать постепенно,Процесс не является зарядкой mppt. Постоянная зарядка имеет 2 этапа, выравнивание и ускорение. Эти два этапаSНе проводится постоянно в процессе полной зарядки, чтобы избежать слишком много осадков газа или перегрева аккумулятора.

C) Boost зарядки

Boost Stage поддерживает 2 часа по умолчанию, пользователь может регулировать постоянное время и предустановленную стоимость усиления напряжения по требованию.

Стадия используется для предотвращения нагрева и избыточной аккумулирования заряда батареи.
