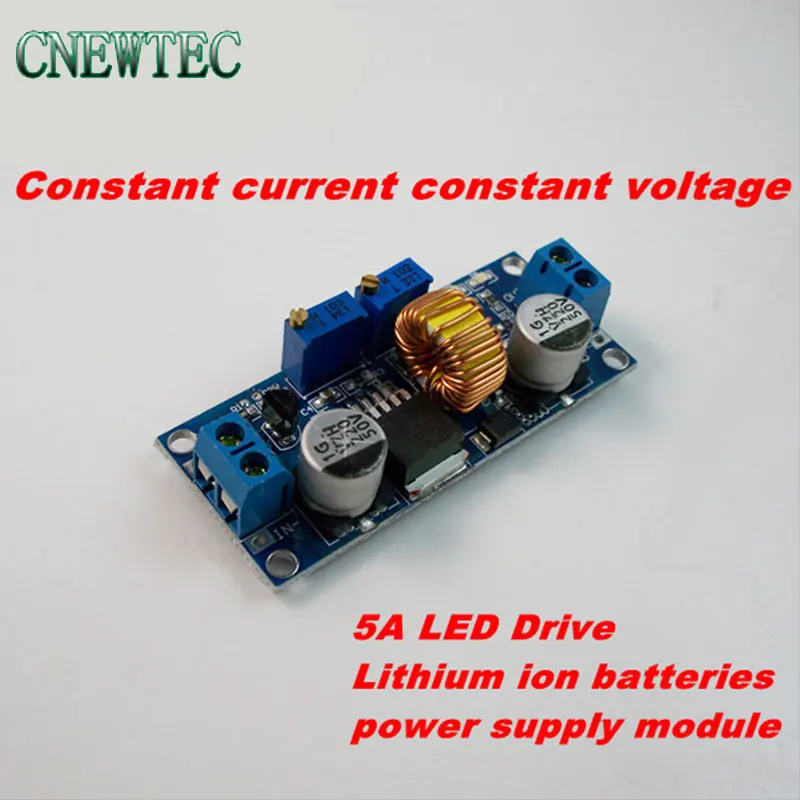

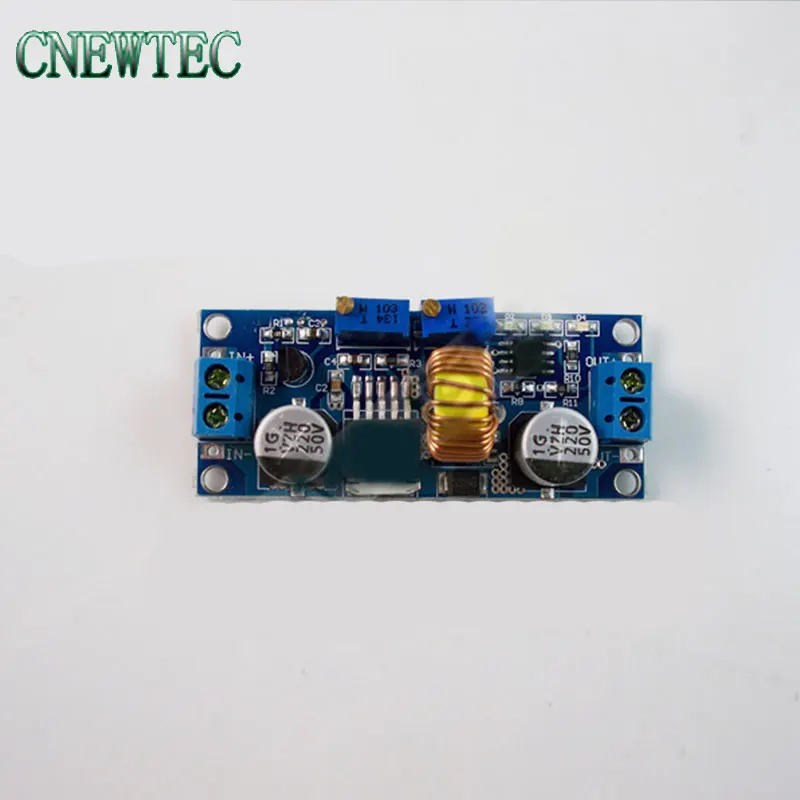

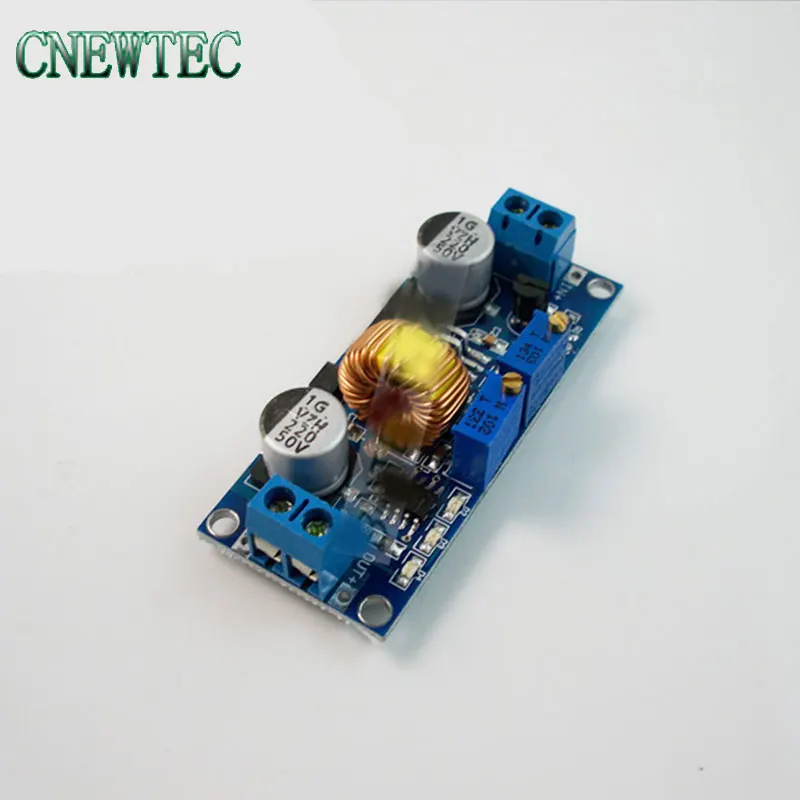

5A светодиодный модуль питания литий-ионных аккумуляторов

Когда вы используете продукт, входы и выходы модуля будут изолированы от земли!

Технические характеристики

1 Диапазон входного напряжения: 6 ~ 38 В постоянного тока (Примечание: входное напряжение не превышает 38 в)

2 Диапазон выходного напряжения: 1,25-36VDC регулируемый

3 выходной ток: 0-5 А

4 Выходная мощность: 75 Вт

5 высокая эффективность до 96%

6 встроенных функций теплового отключения

7 Встроенная функция ограничения тока

8 Встроенная функция защиты от короткого замыкания

9 Входная защита от обратной полярности: Нет (если требуется, Диод с высоким током в серии с входом).

10 л x Ш x В = 61,7*26,2*15 мм

11 Вес: 20 г

Применение

1. Используйте в качестве понижающих модулей с возможностями защиты от перегрузки по току

Применение:

(1) Настройте «потенциометр напряжения» так, чтобы выходное напряжение достигло нужного значения.

(2) Используйте мультиметр для измерения выходного тока короткого замыкания с 10А киосками, регулируя при этом «токовый потенциометр», чтобы выходной ток достиг предварительно определенного значения защиты от перегрузки по току. (Например, измеритель Отображает текущее значение 4А, затем вы можете использовать модуль до максимального тока 4А)

(3) подключен к нагрузке.

2. Используйте в качестве зарядного устройства

Применение:

(1) Убедитесь, что вам нужно, чтобы зарядить батареи с плавающей точкой напряжение и зарядный ток никель-металл-; (в том случае, если параметры лития 3,7 V/2200mAh, затем поплавок напряжение 4,2 V, максимальный зарядный ток 1С, ie 2200mA)

(2) на холостом ходу, оборот в минуту (условия, отрегулируйте "Напряжение потенциометр», с тем чтобы выход Напряжение достигает поплавок Напряжение; (в том случае, если до 3,7 V перезаряжаемая литиевая батарея, выход Напряжение может быть отрегулировано до 4,2 V)

(3) Используйте мультиметр, чтобы измерить выходной ток короткого замыкания с 10А киосками, регулируя при этом «токовый потенциометр», чтобы выходной ток достиг предварительно установленного значения тока зарядки.

(4) Зарядка указатель поворота ток заводским настройкам по умолчанию является 0,1 раз больше, чем зарядный ток никель-металл-; (Батарея во время зарядный ток никель-металл-постепенно уменьшается, если ток заряда установка 1A, затем, когда ток заряда меньше 0,1a, синий светильник s выключен, зеленый светильник включен, Это означает, что аккумулятор полностью заряжен)

(5) подключен к зарядке аккумулятора.

(1,2,3,4 шагов как: выход выгружен, не подключайте аккумулятор)

3. Используется как светодиодный модуль драйвера постоянного тока

Применение:

(1) Настройте «потенциометр напряжения» так, чтобы выходное напряжение достигло нужного значения.

(2) Используйте мультиметр, чтобы измерить выходной ток короткого замыкания с 10А киосками, регулируя при этом «токовый потенциометр», чтобы выходной ток достиг предварительно определенного светодиодный рабочий ток.

(3) Подключение светодиодный, работа.

(1,2 шага как: выход выгружен, не подключается светодиодный)

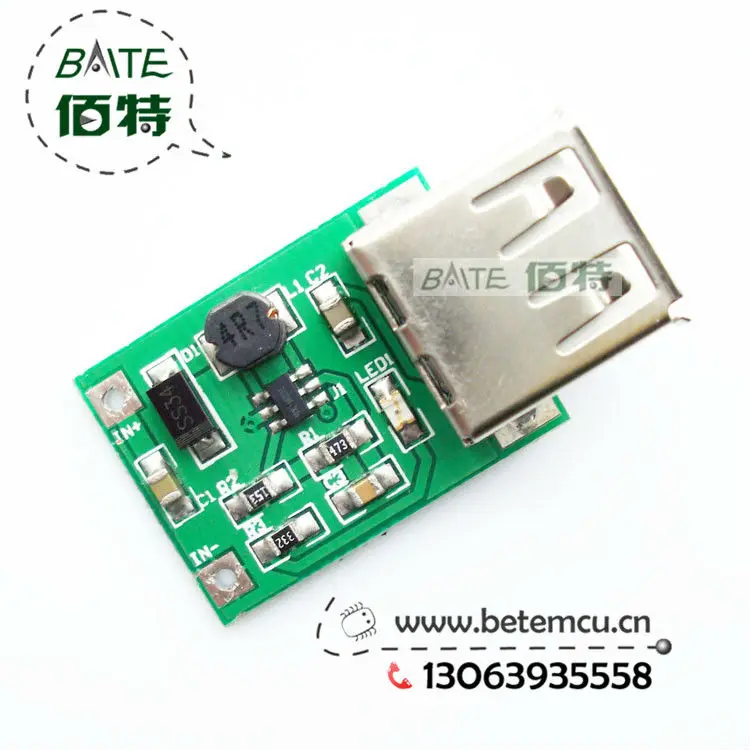

Бесплатная доставка ~ DC 3V to 5V USB Выход зарядное устройство шаг вверх Мощность модуль мини DC-DC повышающий преобразователь постоянного тока US $2,81/шт.

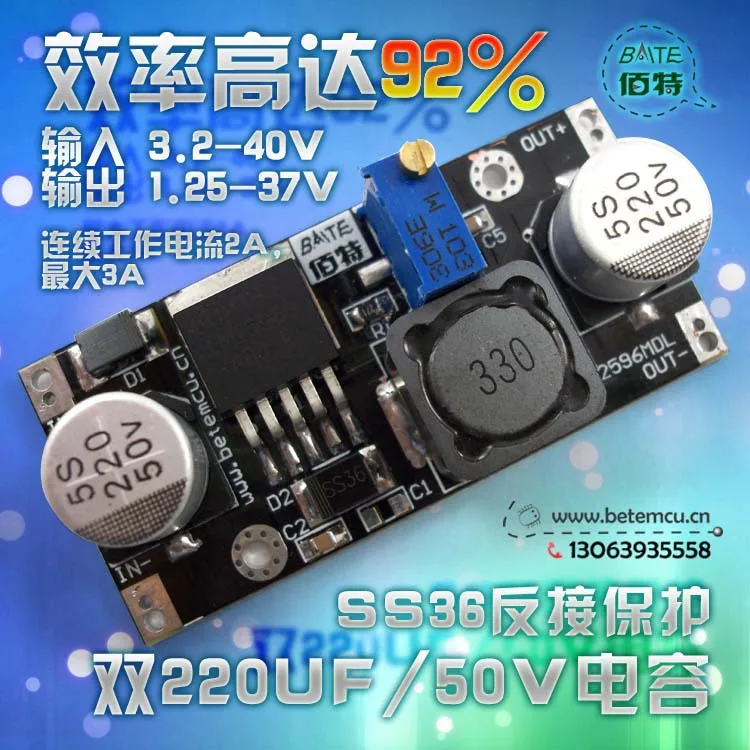

Бесплатная доставка ~ 2 шт./лот LM2596 DC-DC 4,5-40V Регулируемый понижающий модуль питания новый, высокое качество US $5,50/лот 2 предмета/партия

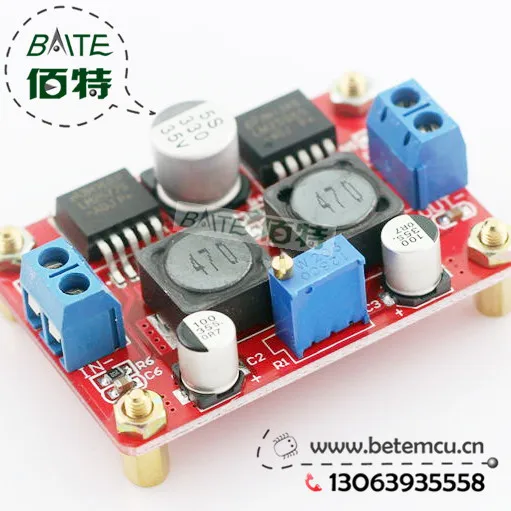

10 шт./лот, двойной чип LM2577S + LM2596S, DC-DC, автоматический понижающий модуль, широкая адаптация солнечных панелей US $54,50/лот 10 шт./лот

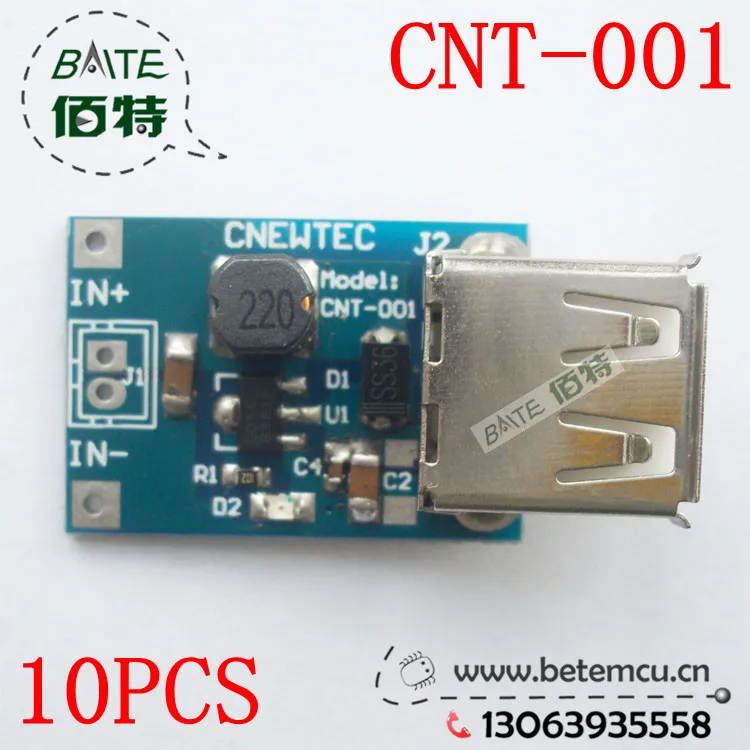

10 шт. CNT-001 DC 1,5 V 5V USB Выход зарядное устройство step up DC Мощность модуль мини DC-DC повышающий преобразователь постоянного тока US $9,90/лот 10 шт./лот

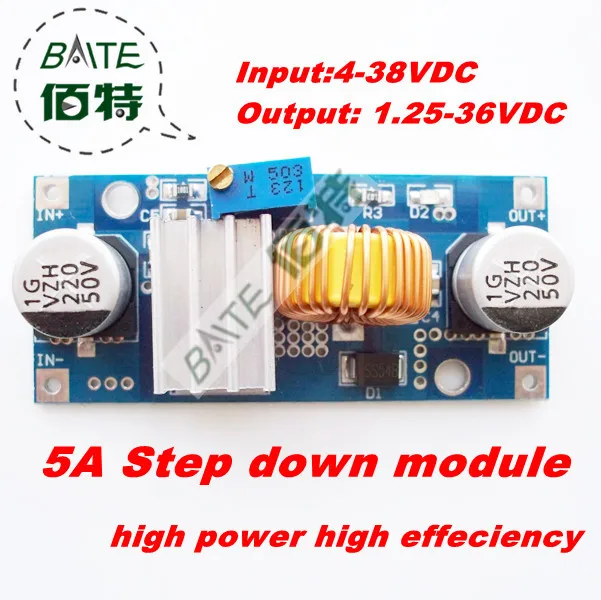

5A DC-DC понижающий модуль 4-38VDC до 1,25-36VDC Высокая мощность высокая эффективность низкая пульсация с индикатором мощности US $5,00/шт.

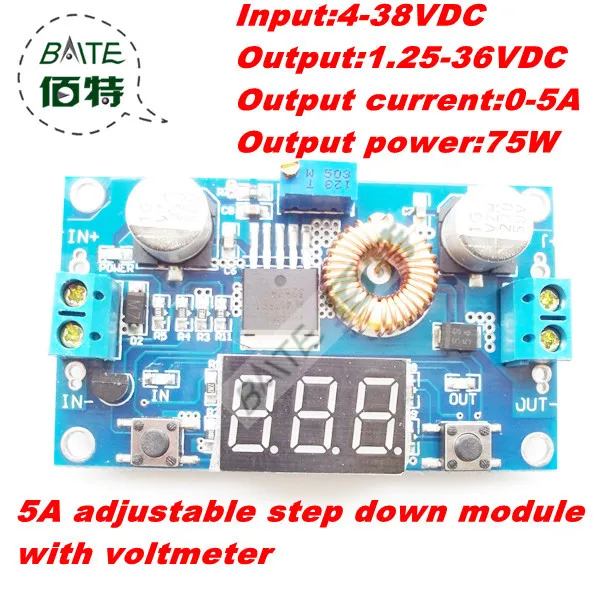

5A DC-DC DC Регулируемый понижающий модуль с вольтметром высокая эффективность Бесплатная доставка US $7,85/шт.

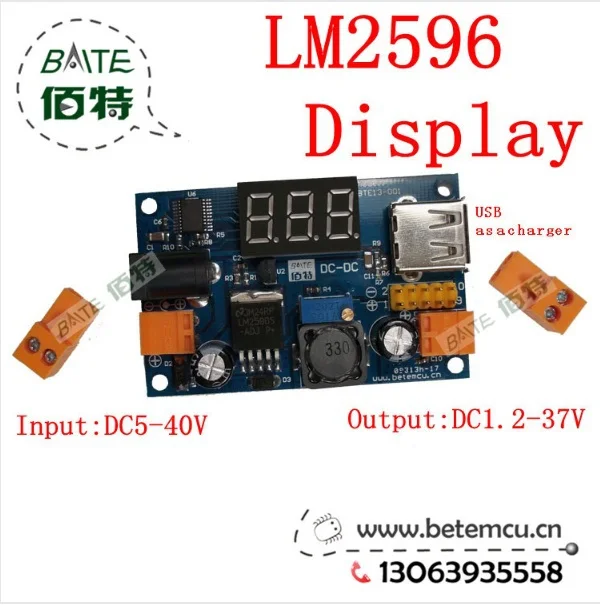

Новый LM2596 DC 4,5 ~ 40 до 1,25-37V Регулируемый понижающий модуль питания + светодиодный вольтметр + USB порт + 2,54 мм Игла простота использования BTE13-001 US $5,48/шт.

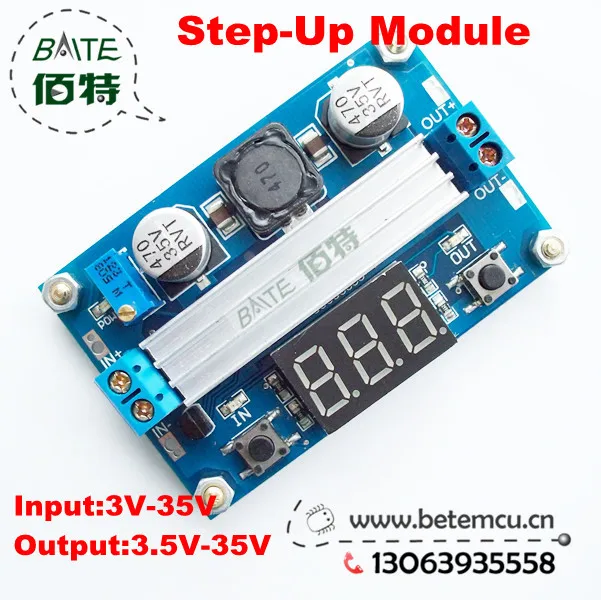

DC DC-DC 3 ~ 35 В до 3,5 ~ 35V LTC1871 усилитель шаговый фильтр для модуля преобразователя регулируется Питание + Вольтметр US $12,70/шт.
