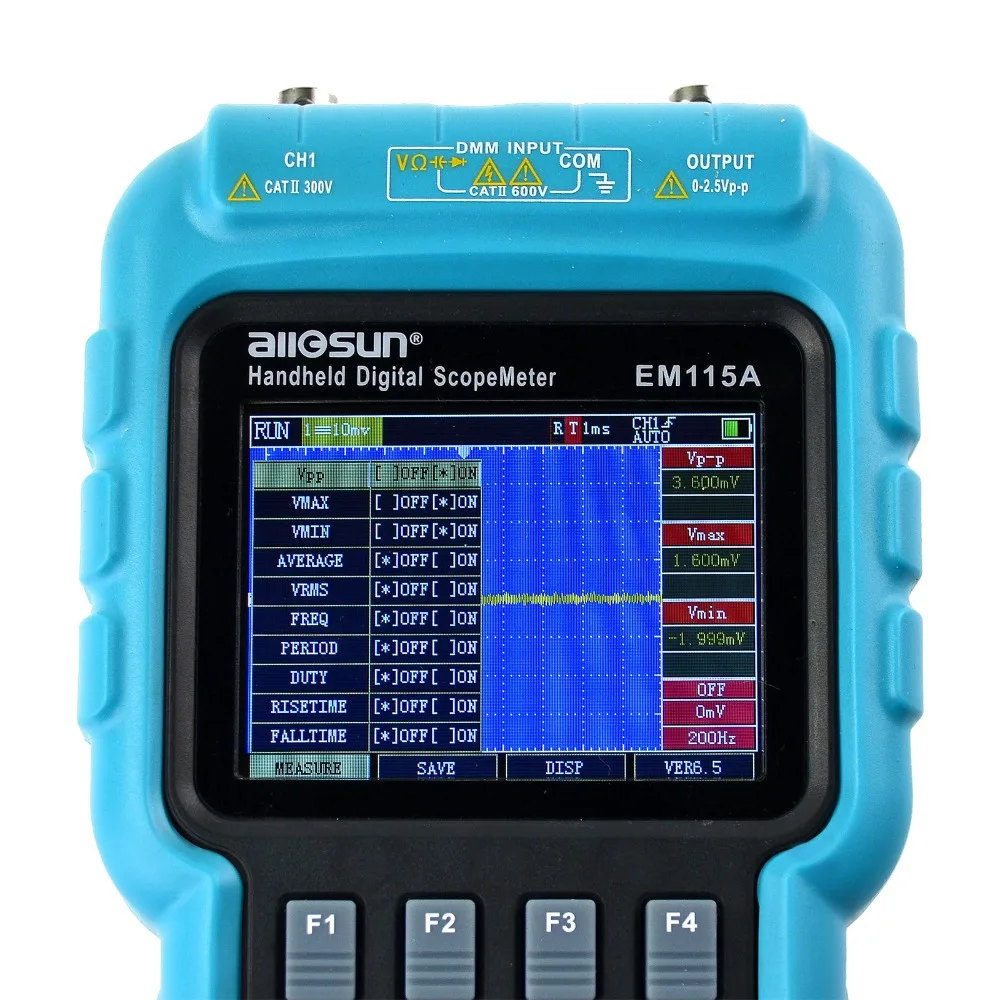

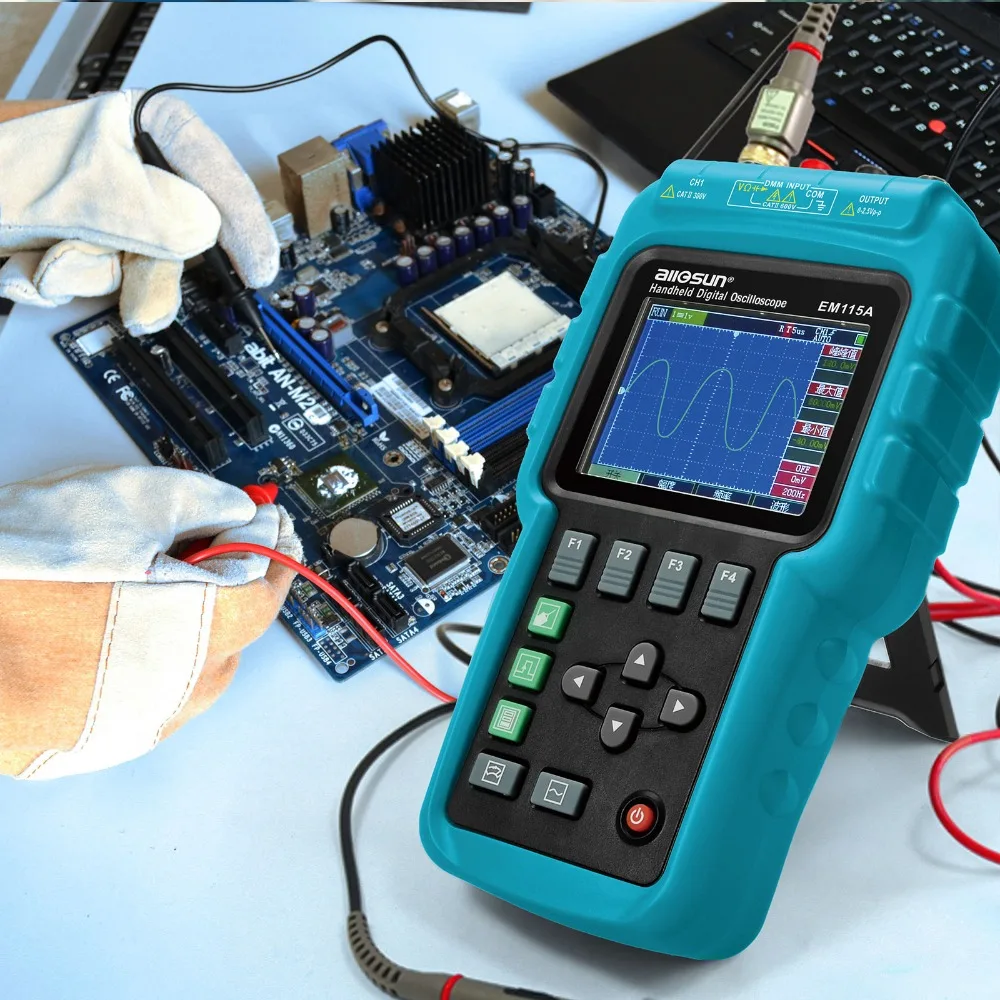

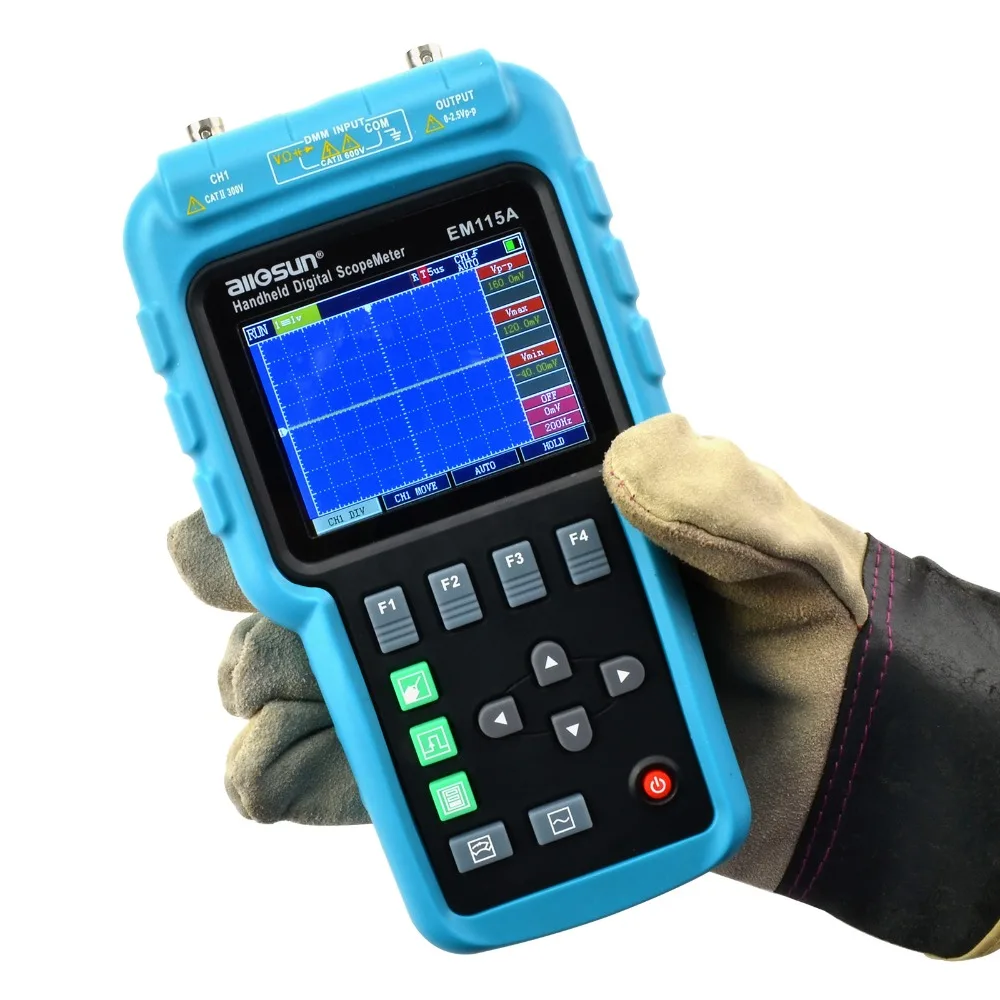

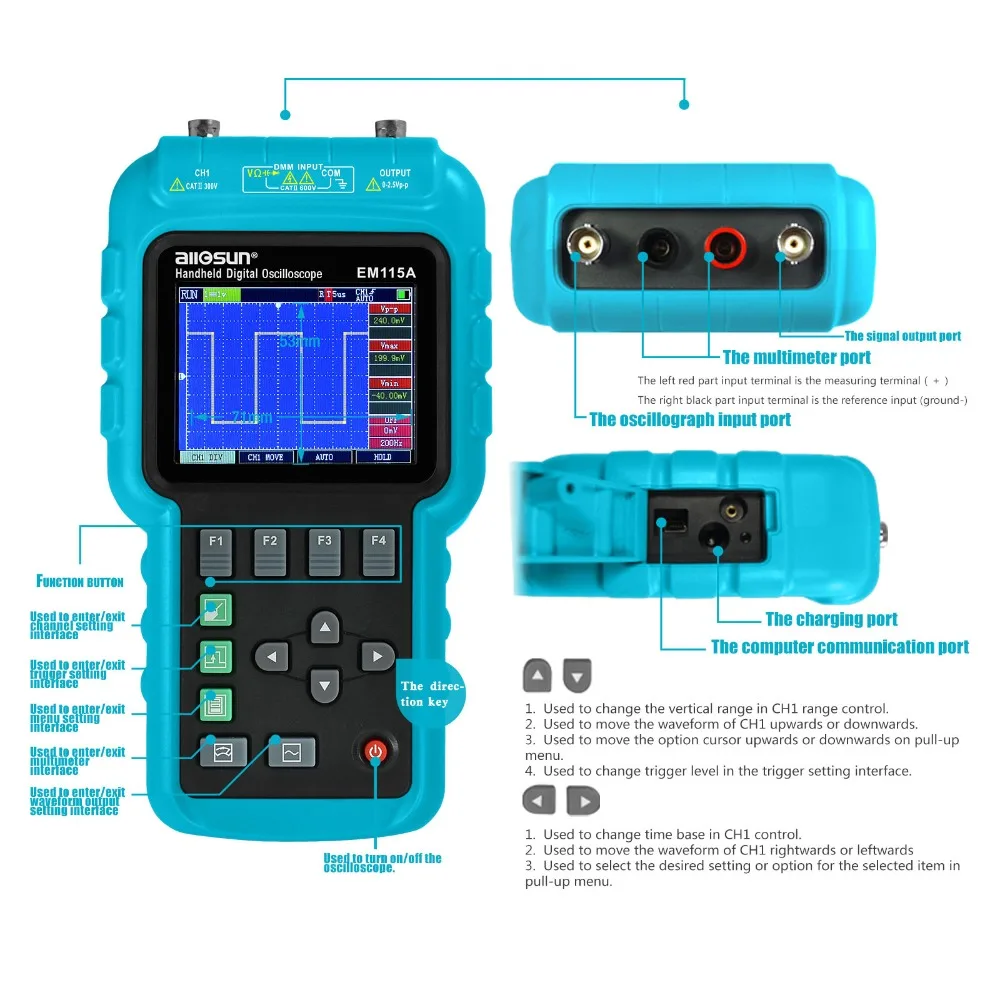

Ручной осциллограф ALL SUN 3 в 1 многофункциональный 50 МГц цветной экран

Производительность Сфера

B полоса пропускания (-3 дБ)

50 МГц

Частота дискретизации

Макс. Частота дискретизации в реальном времени 200MSA/с

Канал

-1 шт.

Соединительная муфта

Двигатели переменного тока, постоянного тока

Времени нарастания импульсов

≤ 7.6ns

Входной импеданс

1MΩ, ≤ 20pF

Максимальное входное напряжение

1x CAT III 300 В переменного тока 10x, 100x CAT III 600 В переменного тока

Разрешение по вертикали

8 бит

Вертикальной чувствительностью

10 мВ/див-5 В/Див

Горизонтальное разрешение

2ns/div

Горизонтальная чувствительность

2ns - 5s

Длина записи

4K/канал

Память

6 ячеек памяти

Режим запуска

Автоматический, нормальный, одиночный

Тип триггера

Фронту сигнала

Основные характеристики

Сенсорный экран

320 × 240 пикселей (RGB), со светодиодной подсветкой

Связь

USB, программное обеспечения для подключения к компьютеру

Батарея

3,7 V литий-полимерный аккумулятор, 4Ah

Адаптер

Входное напряжение: 100Vac - 240Vac

Рабочая среда

Температура: 0 ℃ - 40 ℃

Влажность:≤75%

Среде хранения данных

Температура: -10 ℃ - 50 ℃

Влажность:≤85%

Рабочая высота

0 - 2000 м

Размер

218 мм × 118 мм × 50 мм (включая кобуру)

Вес

700 г (только основной корпус)

Производительность мультиметр

Дисплей

6000 отсчетов

Входной сигнал

Макс. Входное напряжение: 600 Vrms CAT II, 300 Vrms CAT III

Проверки целостности цепи

Звуковых сигнала при <25Ω в 600Ω диапазон

Проверка диодов

Если падение напряжения тестового диода превышает 2 в или если тестовая цепь открытая, на дисплее будет отображаться «OL». Если падение напряжения составляет менее 0,25 в, будет звучать встроенный зуммер.

Постоянной ёмкости, универсальный конденсатор измерения

6.000nF - 6mF

Измерение сопротивления

600.0Ω - 60.00MΩ

Прибор для измерения напряжения

6,000-600 в

Выходного сигнала производительность

Амплитуда

Амплитуда выхода регулируется.

Диапазон выходной амплитуды: 0-2,5 в

Точность амплитуды на выходе: ± 2% для амплитудов <2 в

± 5% для амплитудов> 2 в

Частота

Нет настройки частоты для выхода постоянного тока.

Выходной диапазон частот: 26 Гц-50 кГц

Точность выходной частоты: ± 2%

Характеристики цветного защитного покрытия Сфера

Вертикальная система: канал прицела

Полоса пропускания (-3 дБ)

50 МГц

Точность

10 мВ/див до 20 мВ/див: ± 5% полная шкала

50 мВ/див до 5 В/див: ± 3% полная шкала

Точность вертикального смещения (DC)

± 0,2 див ± 2 мВ ± 0.5% смещение

Чувствительность триггера

Постоянный ток до 50 МГц: 0,8 div

Горизонтальная система: Временная база области применения

Горизонтальная чувствительность

2ns/div - 5s/div, в 1-2-5 шаг

Точность по горизонтали

< ( 0.01% + 1 пиксель)

Характеристики цветного защитного покрытия зонд

Времени нарастания импульсов

X1 < 23.3ns

X10 < 7.6ns

Пропускная способность

X1 DC - 8 МГц

X10 DC - 50 МГц

Входной импеданс

X10 10 мΩ (не включая входное сопротивление 1 мΩ)

Вход постоянной ёмкости, универсальный конденсатор

X1 46pF (не включая входную емкость прицела)

X10 о 15pF

Характеристики цветного защитного покрытия мультиметр

Функция

Диапазон

Частота, тестовый ток или нагрузка

Стабилизатор напряжения

Состояние: при температуре калибровки ± 5 ℃, для 1

Круглый год

Стабилизатор напряжения

Напряжение постоянного тока

6,000 V

1,0 + 8

60,00 V

0,5 + 8

600,0 V

0,5 + 8

Напряжение переменного тока

6,000-600,0 в

40 Гц-400 Гц

1,0 + 10

400 Гц-2 кГц

5,0 + 10

Сопротивление

600.0Ω

1,0 + 5

6.000kΩ

1,0 + 5

60.00kΩ

1,0 + 5

600.0kΩ

1,0 + 5

6.000MΩ

1,0 + 5

60.00MΩ

2,0 + 10

Постоянной ёмкости, универсальный конденсатор

6.000nF

3,0 + 8

60.00nF

3,0 + 8

600.0nF

3,0 + 8

6.000μF

3,0 + 8

60.00μF

3,0 + 8

600.0μF

3,0 + 8

6.000mF

3,0 + 8

Непрерывности

Звуковой сигнал, если сопротивление меньше, то около 25Ω.

Диод

Звуковой сигнал, Если перепад напряжения диода <0,25 в.
