30A контроллер солнечного заряда

Контроллер предназначен для автономной солнечной системы и управления зарядкой и разрядкой аккумулятора. Основная функция-Защита аккумулятора. Интеллектуальный процесс зарядки был оптимизирован для длительного срока службы батареи и улучшенной производительности системы.

Основные функции

1 Автоматическая идентификационная система напряжения, 12 В/24 В автоматическое распознавание.

2 гуманизированных ЖК-дисплея и двойная кнопка работы интерфейса man-machine.

3 завершенные технические данные для настройки и изменения.

4 Высокоэффективная интеллектуальная PWM 3-ступенчатая зарядка

5 можно выбрать режим контроля нагрузки, функция таймера может быть сброшена для уличного освещения в ночное время.

6. Контроль емкости разряда

7 RS485 интерфейс связи (опционально)

8 счетчик разряда ампер-час

9 Рабочая функция хранения: запись общего времени работы системы, запись таймеров ошибок во время работы, запись времени полной зарядки аккумулятора.

10 надежная защита от перенапряжения, защита от короткого замыкания, защита от перегрузки, защита от перезаряда, защита от перегрузки.

11 Точная компенсация температуры, автоматически корректирует напряжение зарядки и разрядки, улучшая Срок службы батареи.

12 защита от кругового обратного соединения.

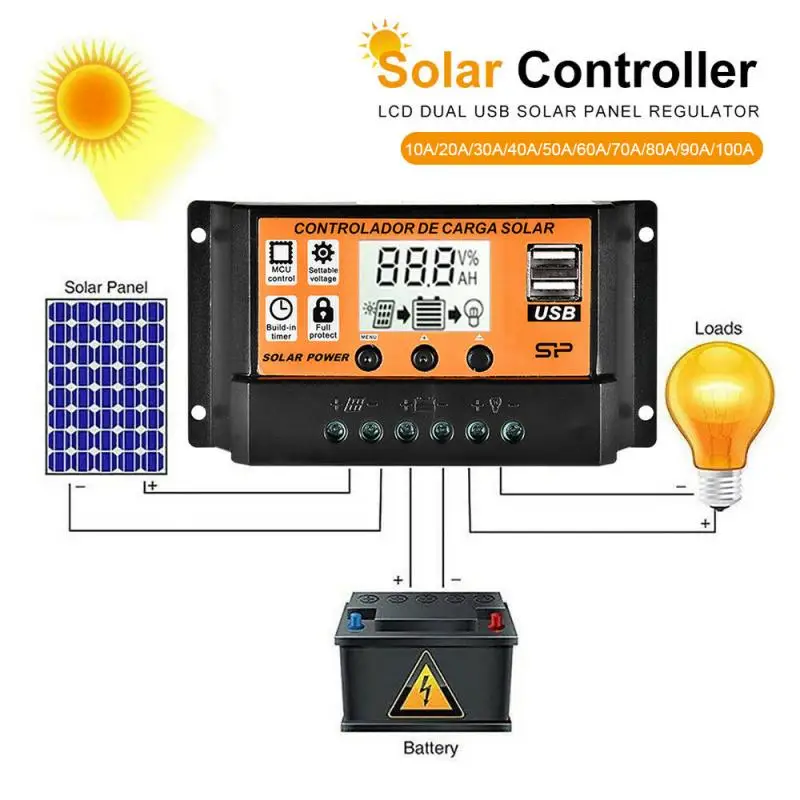

13 солнечных панелей, батареи, контроллер солнечного заряда, положительные полюсы, все соединены вместе, принимая отрицательный MOSFET в серии цепи управления.

Особенность ЖК-графического символа

1. Ночной дисплей контроллера по умолчанию: когда входное напряжение панели солнечных батарей было обнаружено контроллером меньше, чем напряжение точки идентификации датчика, этот графический символ будет светлым.

2. Дневное отображение контроллера по умолчанию: когда входное напряжение панели солнечных батарей было обнаружено контроллером больше, чем напряжение точки идентификации датчика, этот графический символ будет светлым.

3. Индикатор параметров PV массива: когда данные солнечных панелей отображались, этот графический символ будет светлым. Например, напряжение солнечной панели.

4. Индикатор параметров батареи: При отображении параметров батареи этот графический символ будет светиться. Например, напряжение батареи, температура батареи.

5. Индикатор параметра нагрузки: При отображении параметра нагрузки этот графический символ будет светлым.

6. Напряжение системы: когда ЖК-дисплей показывает различное напряжение системы, контроллер автоматически отрегулирует технические данные.

7. Площадь цифрового дисплея

8. Функция настройки таймера

9. Переключатель графического символа.

10. Значение символа единицы

11. Предупреждение: при обнаружении неисправности этот графический символ будет светиться.

12. Индикатор состояния нагрузки: загрузка на,Выключается.

13. Индикатор выходной мощности: когда клемма нагрузки имеет выход, этот графический символ будет светиться.

14. Индикатор емкости аккумулятора: когда аккумулятор был в разной емкости, будет отображаться тип полосы.

15. Индикатор состояния заряда: Когда контроллер заряжается, символ будет светиться, поплавковый заряд будет мигать, без зарядки дисплея.

 Предложение об использовании

1. Контроллер может обнаруживать температуру окружающей среды для регулировки напряжения зарядки, так что контроллер должен быть закрыт для батареи как можно ближе.

2. Рекомендуемая плотность тока кабеля менее 3 а/мм² .

3 попробуйте использовать многожильный медный провод для надежного соединения с клеммой. Свободное подключение питания и/или коррозионные провода могут привести к резистивным соединениям, которые расплавляют проводную изоляцию, сжигают окружающие материалы или даже вызывают пожар.

4 батарея должна быть полностью заряжена каждый месяц. Или аккумулятор будет уничтожен.

Технические характеристики

Аксессуары:
