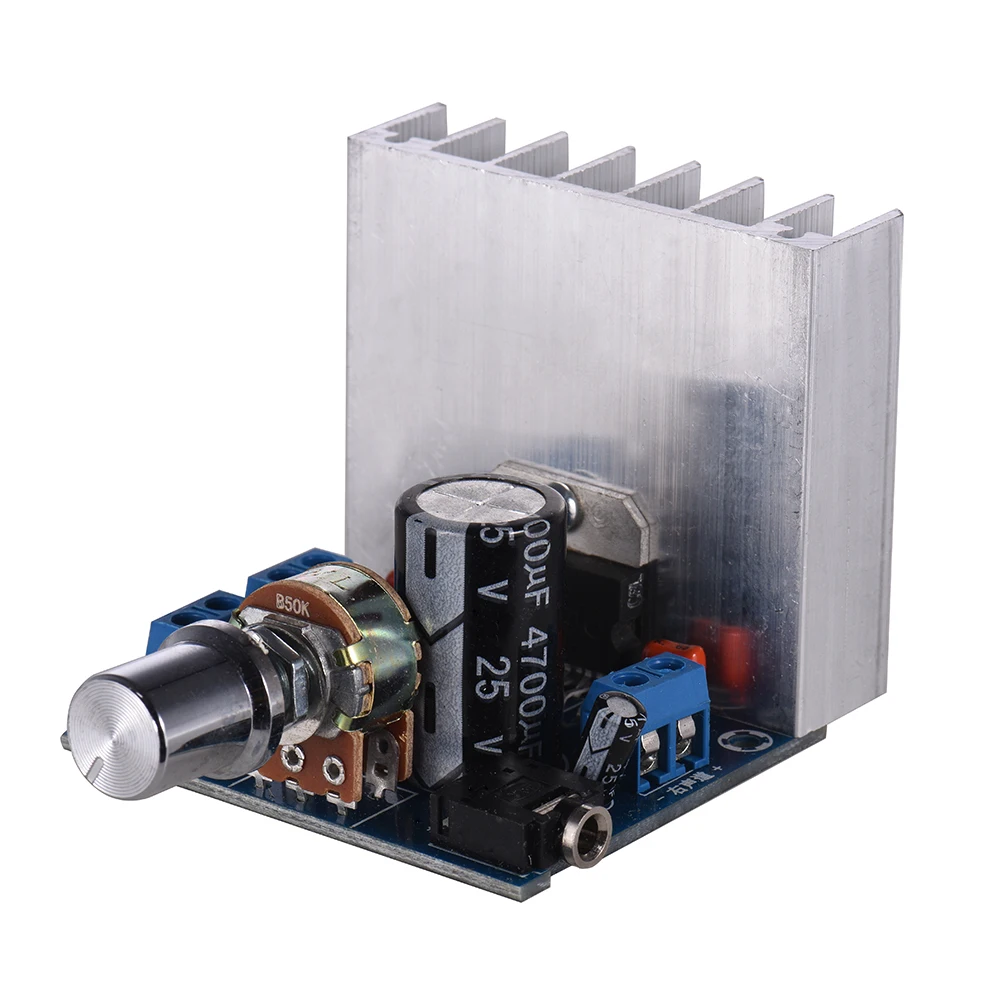

Модуль звукового усилителя 35 Вт + стереозвук 2 0 15 двухканальный усилитель мини
424,67 - 633,22 руб.
Новое поступление

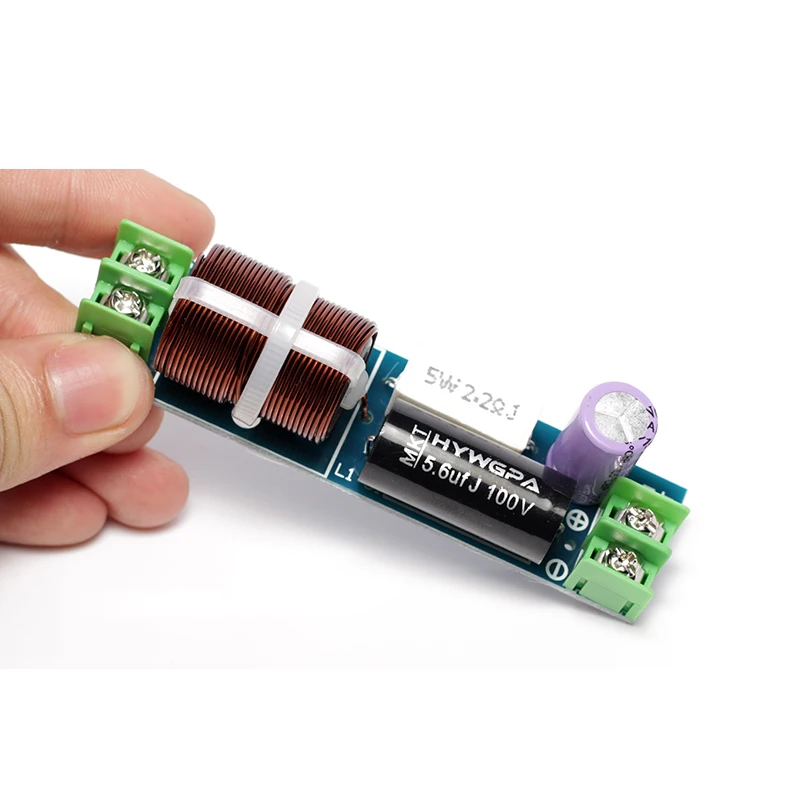

1 шт. автомобильный кроссовер с частотой 60 120 Вт 800 Гц 2 8 к|Усилители мощности| |
712,84 руб.
GHXAMP 3A5 трубный Предварительный усилитель SRPP схема для платы усилителя мощности
2 037,67 - 3 128,93 руб.
Стерео Mshow PGA2311 DIP16 Hi Fi пульт дистанционного управления громкостью предварительно
2 009,61 руб.
Трубчатый буфер IWISTAO предусилитель PCBA музыка точность 6N11 без AC12 15V добавления
4 542,48 руб.
Новый DSD STM32F407ZET6 SD цифровой циферблат без потерь I2S выход Поддержка 16 бит 24 32 192K
4 246,73 руб.
D 012 CNC полностью алюминиевое шасси для корпуса шкафа самостоятельного усилителя
6 825,10 руб.
TPA3116D2 Bluetooth 5 0 плата цифрового усилителя мощности 2 1 канала 2*50 Вт + 100 стерео мощность аудио Класс D усилитель
1 339,99 руб.
Характеристики
Diy комплект 5 1 hifi плата Плата усилителя с предусилителем tda7293 сабвуфер защитой
История изменения цены
*Текущая стоимость 9 479,30 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-03-2026 | 12038.0 руб. | 12279.45 руб. | 12158.5 руб. |
| Feb-03-2026 | 9763.56 руб. | 9958.24 руб. | 9860.5 руб. |
| Jan-03-2026 | 11849.93 руб. | 12086.54 руб. | 11967.5 руб. |
| Dec-03-2025 | 11754.26 руб. | 11989.41 руб. | 11871.5 руб. |
| Nov-03-2025 | 9384.88 руб. | 9572.13 руб. | 9478 руб. |
| Oct-03-2025 | 11564.3 руб. | 11795.48 руб. | 11679.5 руб. |
| Sep-03-2025 | 11470.27 руб. | 11699.53 руб. | 11584.5 руб. |
| Aug-03-2025 | 11375.57 руб. | 11603.76 руб. | 11489 руб. |
Описание товара
5,1 Плата усилителя TDA7293 + A1Предусилитель
Эта ссылка-набор «сделай сам» (требуется Сварка Покупателем самостоятельно)
(Только hifi плата, не включает радиатор и трансформатор)
Технические параметры:Выход Мощность: 80 Вт * 5 + 160 Вт (мощность без искажений), максимальная мощность до100 Вт * 5 + 200 Вт,8 Ом нагрузки.Динамик сопротивление:5 каналов могут быть 4-8 Ом; НЧ 4-8 Ом.Напряжение питания: 18-28 в двойной тороидальный трансформатор 400 Вт-600 Вт усилитель платы налево и направо на A1 двойной 15 в 20 Вт трансформатор преампер смеситель доска. Рекомендуется двойное напряжение 28 в, потому что TDA7293 в пределах своего применения, чем выше давление может играть хороший эффект. Введение : Размеры печатной платы: Д * Ш * В = 300*136*1,6 мм 1 Этот 5,1 усилитель состоит из трех частей: 5.1RCA маленькая тарелка + A1 + после предamp-amp, 5-канальный музыка факс A1 цепи ссылка предусилитель цепи, простой и хороший звук, унаследованный магазин тюнинга запустил более ранние 5,1 преимущества звук четкие и чистые пластины, 5,1 1 Выходная частота сабвуфера между 50-150 Гц, и Регулируемая частота. Функция преобразования фаз сабвуфера, в основном для соответствия фазе динамика (как правило, существует функция преобразования фаз сабвуфера высокого класса, основные детали, пожалуйста, проверьте онлайн) по умолчанию 0, это положительный результат, если ваша фаза рога отрицательная, плата переключается на обратную фазу (180) Выходная плата сабвуфера, Настраивающая обратную, соответствующие динамики.Плата предварительного миксера, имитация музыкальной факсимильной линии preamp circuit A1, A1 как имитация магазина с pre-5.1 доской миксера, эффект очень хороший, простой и хороший звук, два левых ОП а отвечают за фильтрацию усиления басов; Правая третья часть отвечает за количество оп-амп в доме; Четвертый набор из пяти элементов отвечает за операционный усилитель (Объемный), отвечает за переднюю правую сторону двух частей .. 2 Шесть 10000 мкФ/с алюминиевой крышкой, 50В Nippon новые импортные японские конденсаторы + квадратный выпрямительный мост для того, чтобы обеспечить надлежащее источника питания, рекомендуется использовать кольцо корова силовой трансформатор должны быть большими, предпочтительно 500 ватт или больше, 5,1 с отличными результатами! Небольшие электролитические конденсаторы имеют черную версию, есть NOVER и LELON другие известные емкости. Другой способ двойного входного напряжения 15 В, не непосредственно от основного источника питания, это не повлияет на уровень эффекта, во время использования в выпрямителе моста 2A, И конденсатор 2200 мкФ ELNA делают с фильтрацией, чтобы обеспечить стабильную поставку чистой. 3 Выбор новой японской импортной акустической защиты 12V O mron релейный G2R-2, серебряные контакты, стабильная производительность очень хорошая, Особенности: задержка загрузки (около 3 секунд); выключение мигание (не имеет ни одного удара звука выключено); Усилитель выход DC предохранение от midpoint: аномальный Усилитель Выход DC (Положительный и отрицательный выход постоянного тока может быть защитным) Реле немедленно отключено. 4 5,1 A1 предусилитель аудио смесителя доска для того, чтобы на первом этапе муфта конденсатор с алюминиевой крышкой, 1 мкФ выбрать шесть Пособия по немецкому языку импорта Weimaraner конденсаторы, в режиме малый сигнал качества для каждого канала обеспечить чистоту и четкий; второй этап усилитель A1 предварительно этап муфта конденсатор с алюминиевой крышкой, 5 a 3,3 мкФ и 10 мкФ MKP тон муфта конденсатор с алюминиевой крышкой, в сочетании энтузиастов Naiting обеспечивают идеальную сигнала, Остальные-конденсаторы Phi lips CBB. 5Мощность op amp через 337 и 317 с учетом двух предыдущих регулируемых Резисторов 5K обеспечивает точность выходного напряжения + 15 В and-15V, меньшее и более точное напряжение пульсации, играть хороший эффект! 6 Семь новых импортных чипов TDA7293, изготовленных из двух параллельных усилителей мощности сабвуфера, эффект заключается в том, чтобы заставить другие пять каналов каждый канал нести ответственность за TDA7293. 7 шести потенциометров функциональная роль слева направо: частоты басов, громкость басов, средняя громкость, объемный объем, передний громкость, общий объем, Шаг: (40,5 мм) 30 мм, 30 мм, 30 мм, 30 мм, 30 мм, 70 мм.
Изображения товара:

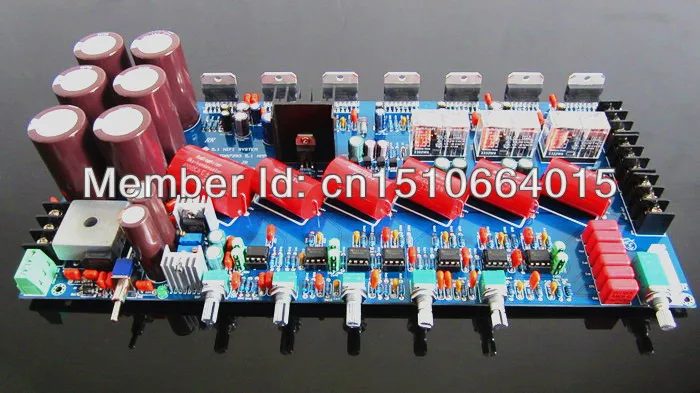

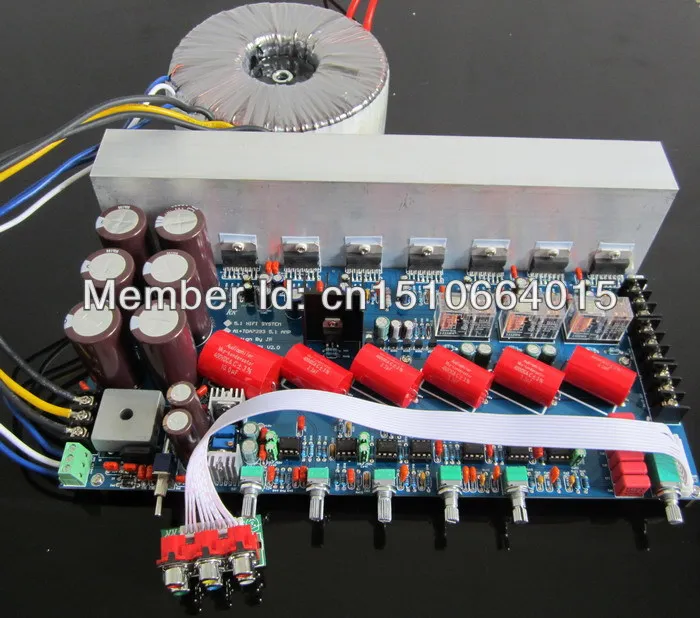

Общий эффект 1

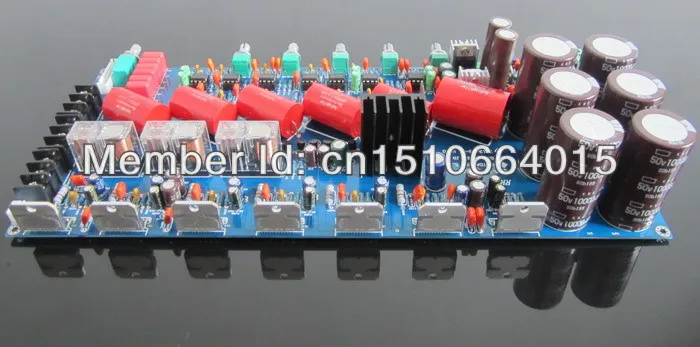

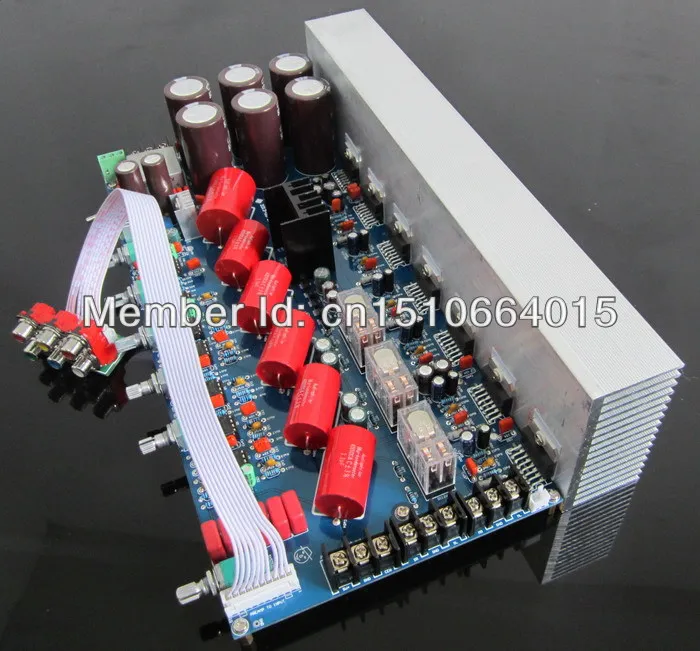

Общий эффект 2
Черный 3Pin являетсяВходные клеммы переменного тока: GND переменного тока выберите двойное напряжение 18-30 В переменного тока.
Зеленый 3pin-это Входные клеммы переменного тока:AC15 GND AC15 (15V-18V)

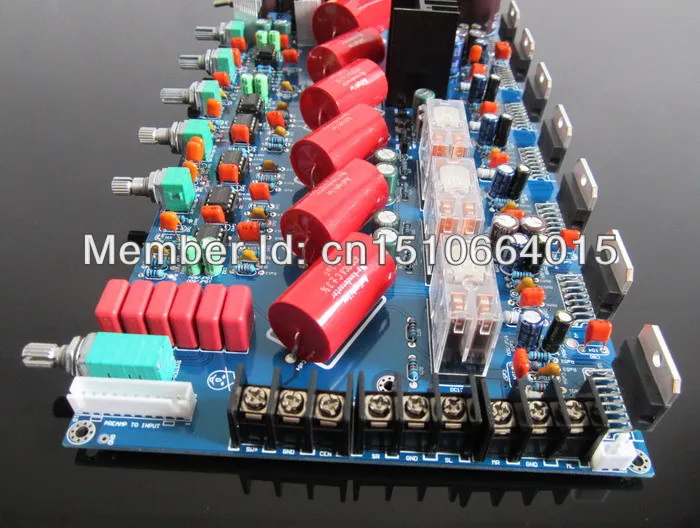

Белый 10Pin 2,54 мм стержней входного сигнала: Аудио вход для подключения Черный 9pin 8,255 мм teRminal-выходной терминал: SW +GNDЕКС SRGNDSL г-нGND Мл Непосредственно к динамику

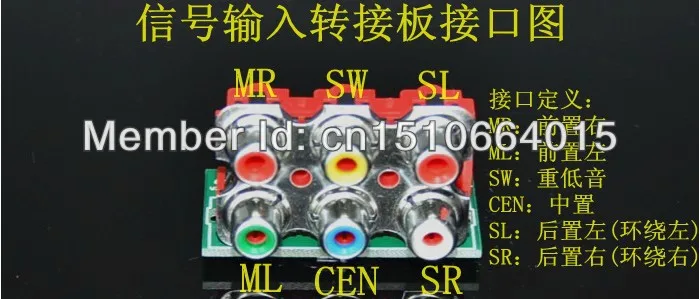

Вход RCA схема подключения

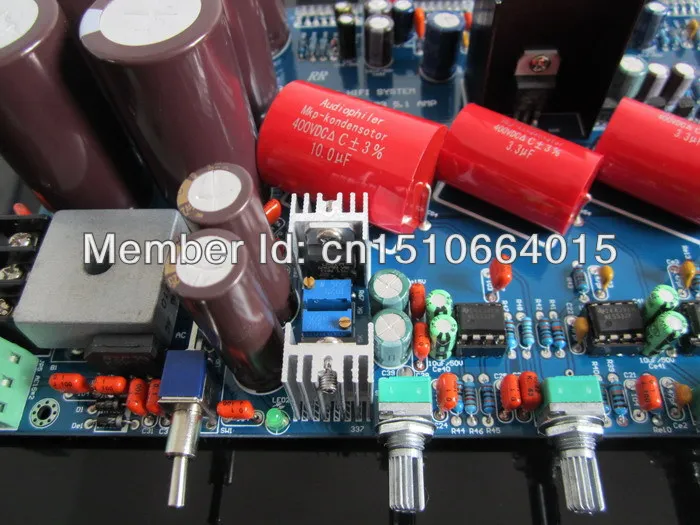

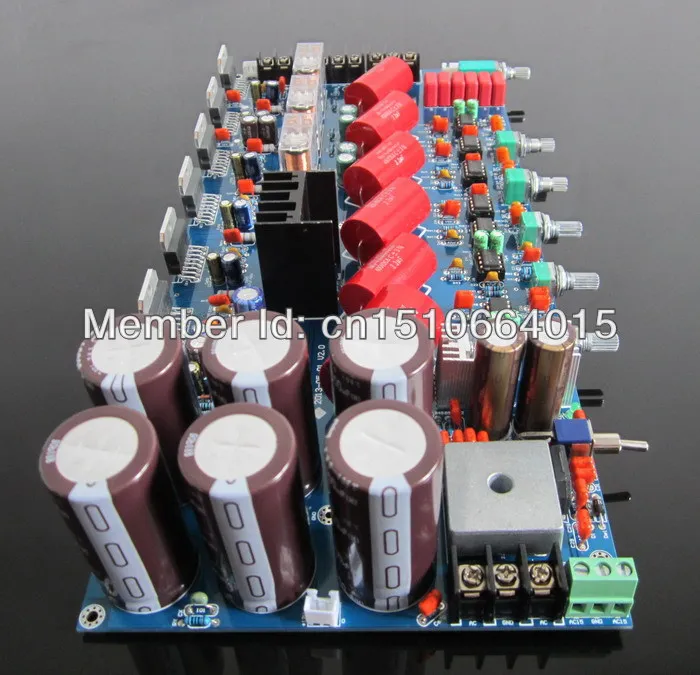

Используйте плоский квадратный выпрямитель 50A1000V 2A1000V и выпрямитель,Lm337 317 Регулируемый для обеспечения точного напряжения op amp

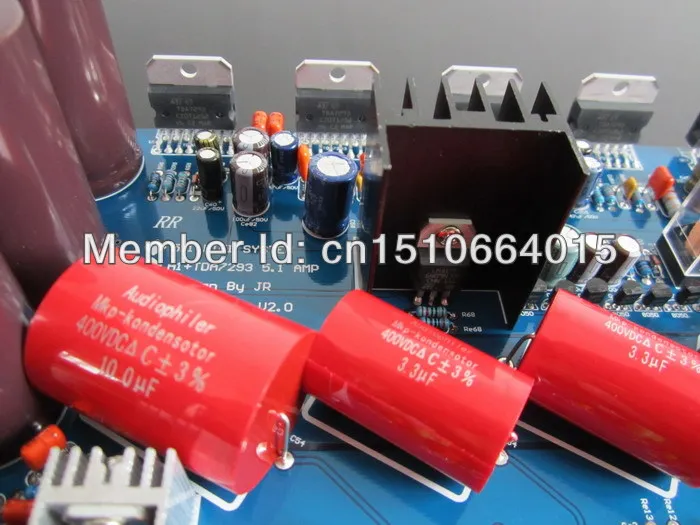

Старшие немецкие импортные муфты Емкость

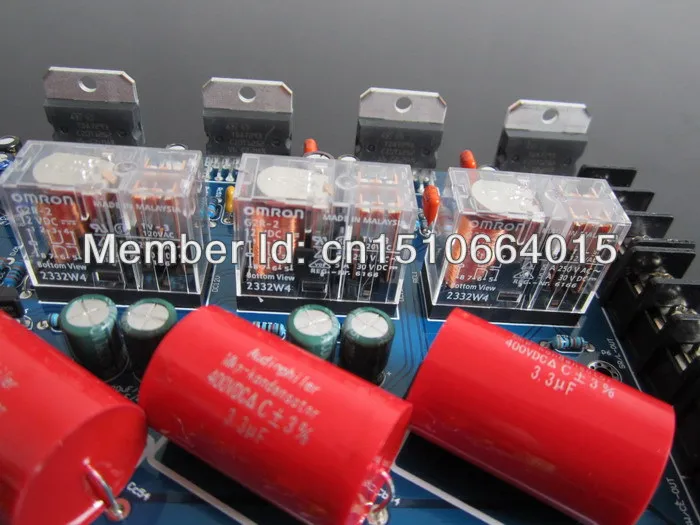

Три реле постоянного тока

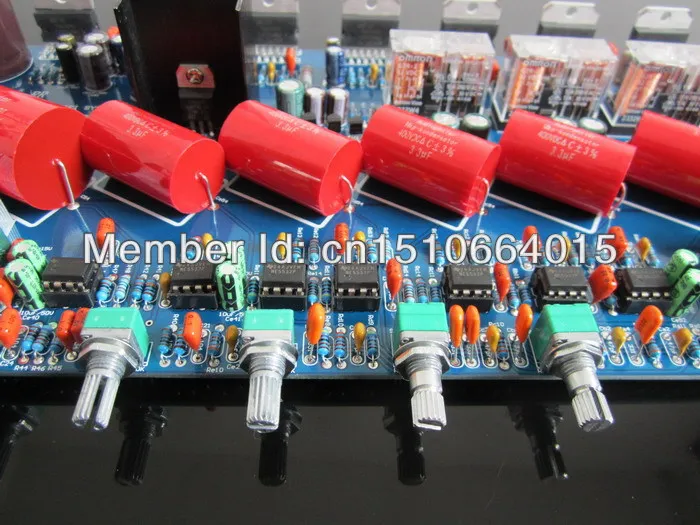

Чип op-amp по умолчанию NE5532, пользователи могут заменить другой op amp,Наш магазин OPA2604AP продает, друзья могут купить вместе с корзинкой для покупок.
TDA7293 IC центр отверстия расстояние 35 мм

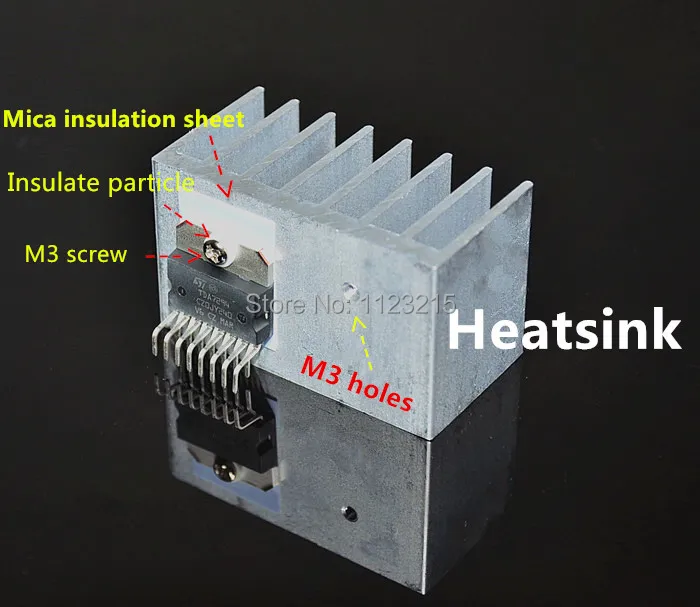

Теплоотвод и 7293 изолированный корпус
Схема подключения и общий эффект
Пожалуйста, помните, что ссылка не включает радиатор и трансформатор

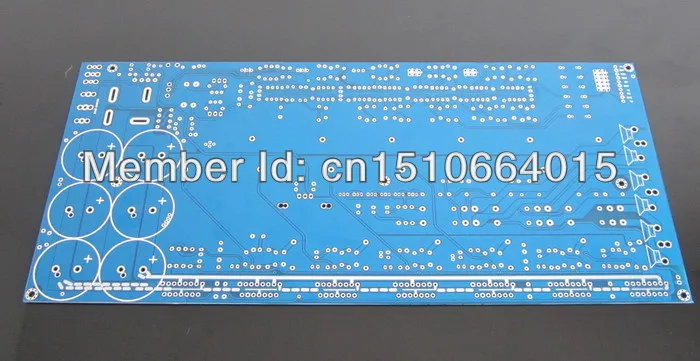

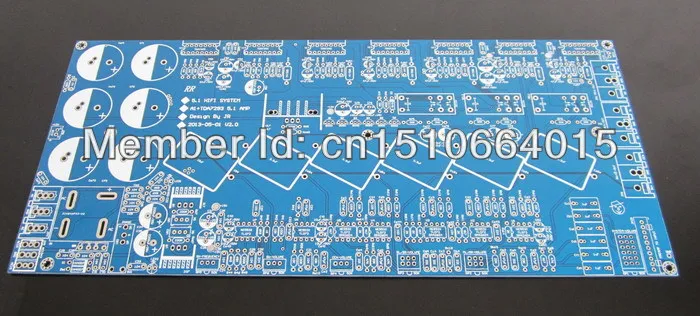

Печатная плата

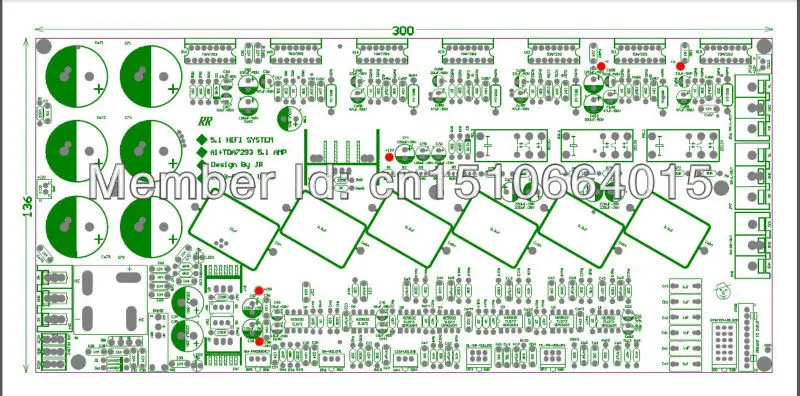

TОн устанавливает изображение для справки

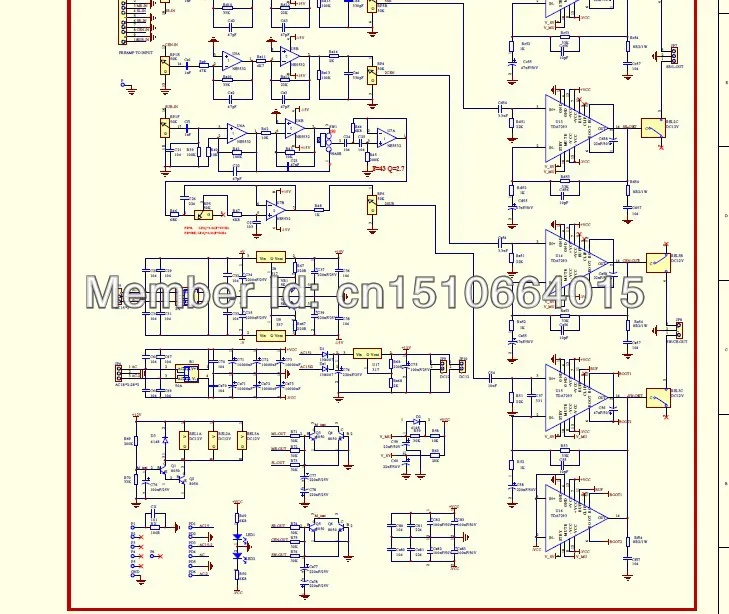

Схема конструкции для справки
