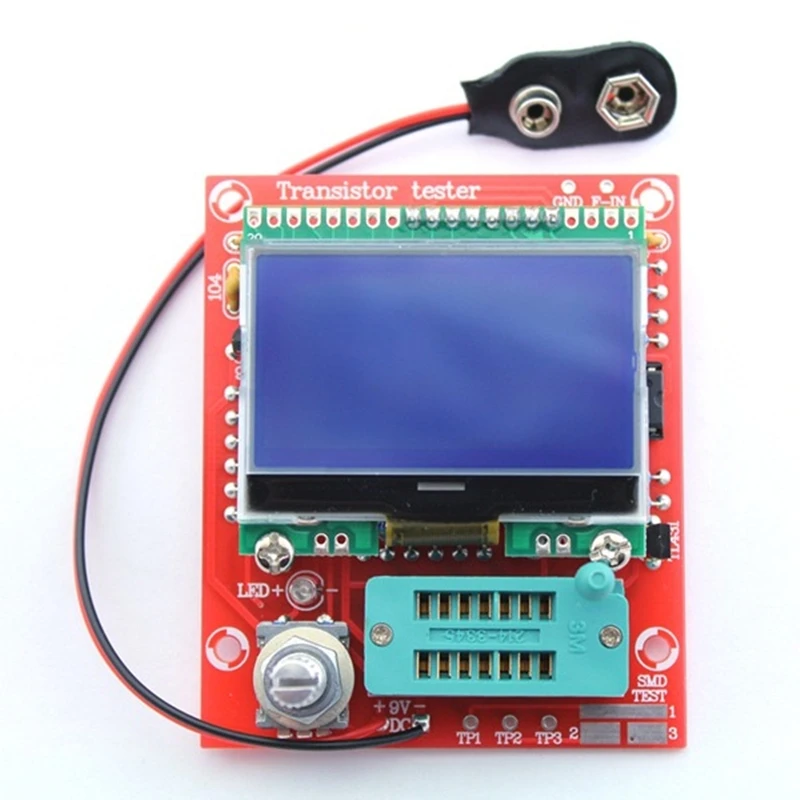

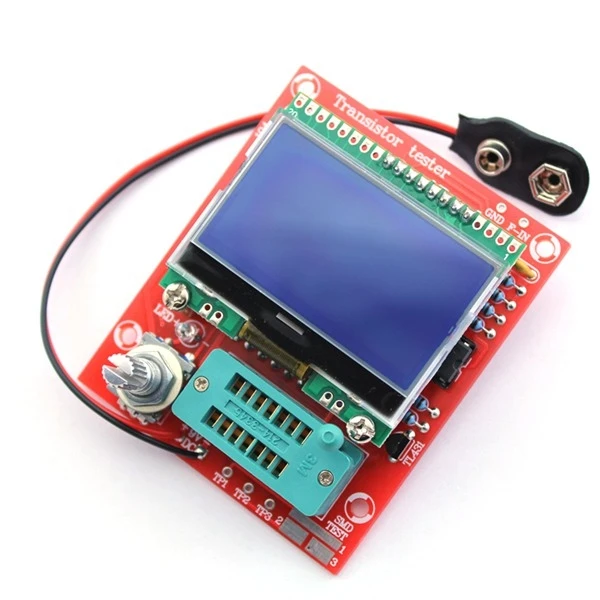

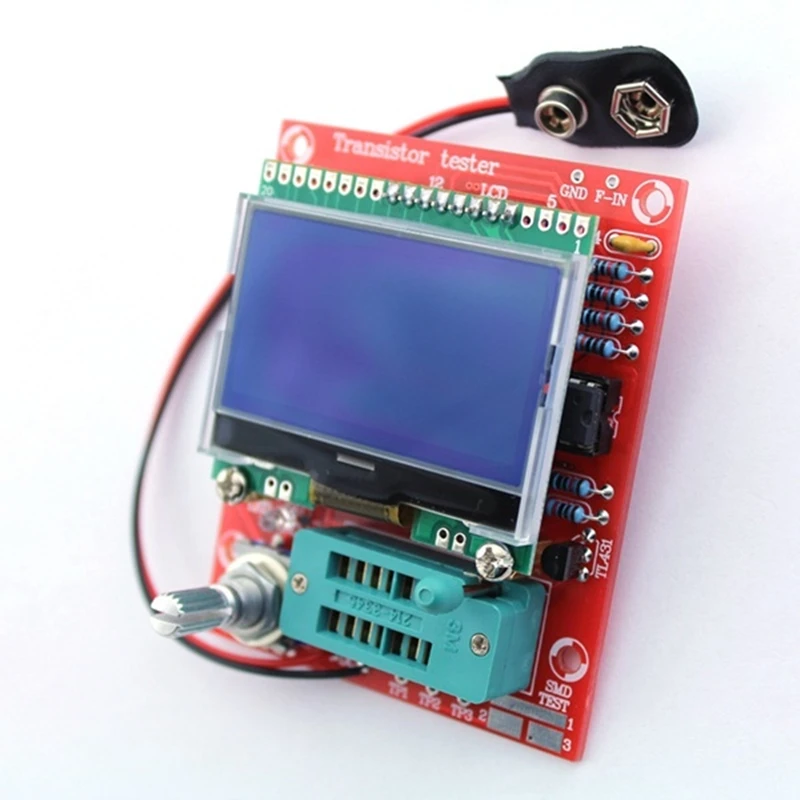

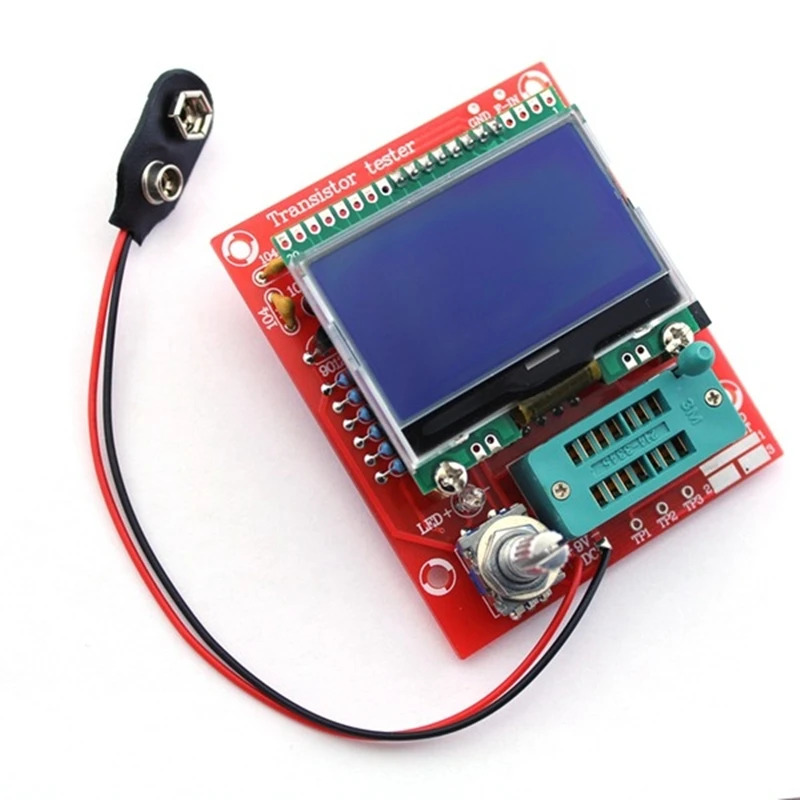

Новый DIY наборы M328 Транзистор тестер LCR диод емкость ESR метр ШИМ меандр генератор

Новый DIY наборы M328 Транзистор тестер LCR диод емкость ESR метр ШИМ меандр генератор

• Особенности:

•
  Примечание:
  Тестовое изображение только для справки, пожалуйста, превалируйте!

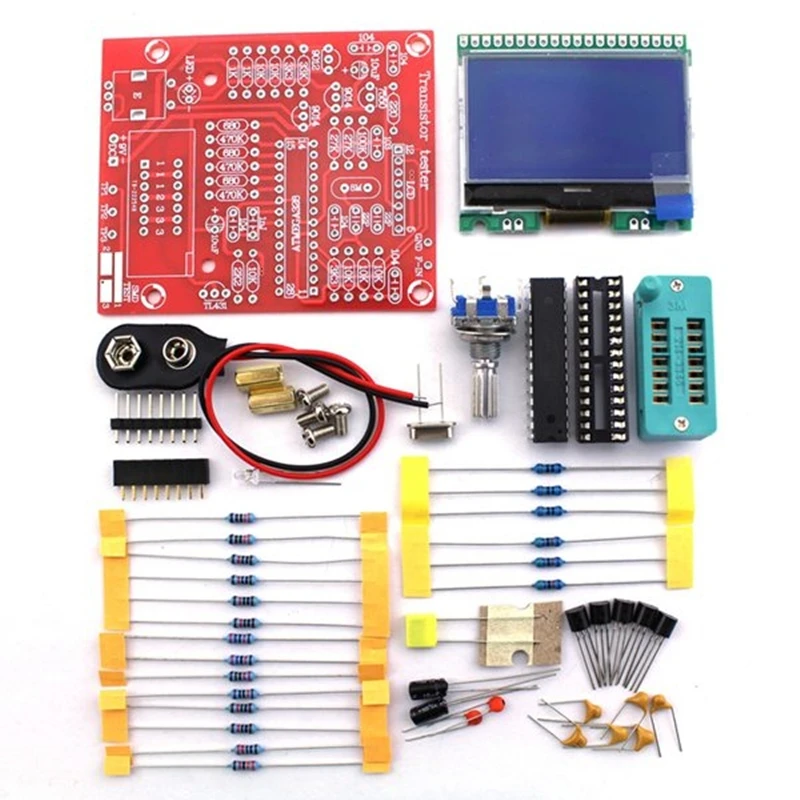

  Этот элемент является DIY kit, нужно припаять его самостоятельно!
  1. Один ключ измерения, Задержка автоматического отключения. Ток выключения всего 20nA, поддержка работы от батареи

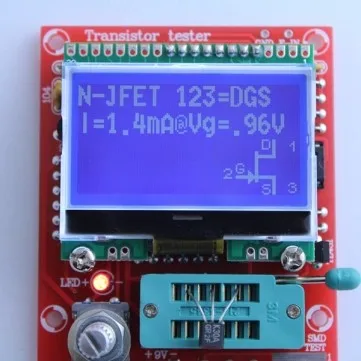

  2: автоматическое обнаружение биполярных транзисторов PNP и NPN, N, p-канальный MOSFET, полевые транзисторы JFET, диоды, два диода, Тиристоры, резисторы, конденсаторы, индукторы. Автоматическое обнаружение коэффициента усиления тока (B) определения штифта и напряжения включения транзистора и излучателя соединения (Uf), транзистора Дарлингтона через высокое пороговое напряжение и высокий ток распознавания усиления.
  3: может обнаруживать биполярные транзисторы и MOSFET внутренний защитный диод и отображаться на экране. Его можно измерить пороговое напряжение и емкость затвора MOSFET.

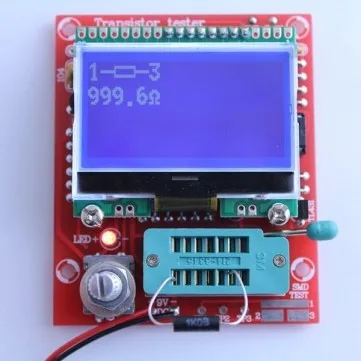

  4: поддержка двух измерений сопротивления, потенциал также может быть измерен. Самое высокое разрешение-это измерения сопротивления 0,1 Ом, самое высокое измеренное значение 50 м евро.

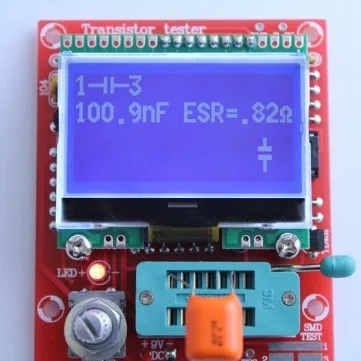

  5: диапазон измерения емкости от 25 пФ до 100 МФ (10 мкФ). Разрешение до 1 пФ. 0,09 мкФ постоянной ёмкости, универсальный конденсатор может быть обнаружены выше эквивалентного последовательного сопротивления (ЭПС), разрешением 0,01 Ом. Для отображения значения потери напряжения конденсатора и увеличения емкости отдельной линии измерения ESR, доступно онлайн (на цепи) прямое Емкостное измерительное устройство и значение ESR, легкое обслуживание и устранение проблем емкости.
  6. Диапазон измерения индуктивности 0,01 mH-20 ч, в противном случае он будет отображаться как сопротивление, если индуктор сопротивления постоянного тока выше 2100 будет отображаться как Европейское сопротивление.

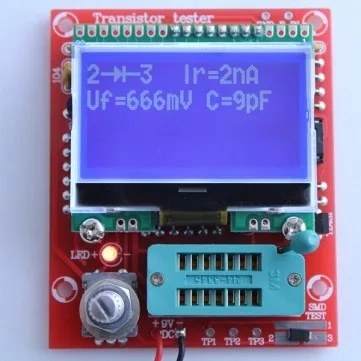

  7. Может два диода отображать символы в правильном направлении, отображая перепады напряжения вперед. Светодиодный индикатор, обнаруженный как диод перепада напряжения выше, чем обычно. Двойные светодиоды обнаружены как двойной диод. Одновременное Обнаружение светодиодный вспышки, очень интуитивно понятный.
  8. Каждый тест времени составляет около двух секунд, только Большая емкость и высокие измерения индуктивности займет много времени
  Дополнительные Особенности:
  1. Прямоугольная волна генератор сигналов, дополнительный встроенный в пределах от 1 Гц до 2 МГц стойло прямоугольную волну сигнала;

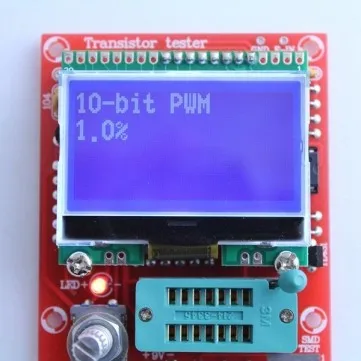

  2. PWM Генератор импульсных сигналов для 1-99% импульсного модулированного сигнала;
  3. Частотомер функция, может пройти тест 1 HZ-25 кГц или более высокой частоты сигналов (в этот чехол небольшое снижение точность)
  Инструкции по использованию:
  1. Сварка резисторов. Если вы не знаете хроматические круги, пожалуйста, проверьте сопротивление мультиметром.
  2. Другие компоненты сварки. Убедитесь, что тип и направление транзистора верны.
  3. Подключите к источнику питания (аккумулятор 9 В или внешний источник питания 5,5-12 В постоянного тока) вместо подключения к M328 и ЖК-дисплею. Затем Измерьте напряжение между контактами 7 и 22 с помощью мультиметра. Если напряжение + 5 В, это означает, что счетчик работает в нормальном состоянии.
  4. Отрежьте блок питания, подключите к M328 и ЖК-дисплею. После завершения установки Подключите к источнику питания.
  5. Подробное руководство по установке: http://www.dropbox.com/sh/uo7nr7xet09esbu/AAAMAjU0sE2hFqCXe0VAsGM_a?dl=0

  Технические характеристики:
  Дисплей: 12864
  Напряжение: DC5.5-12V
  • Сила тока: 24mA
  Питание: батарея 9 В (не входит в комплект)
  Измерение сопротивления: Max.50
  Сопротивление Разрешение: 0,1
  Измерение емкости: 25 пФ ~ 100 МФ
  Постоянной ёмкости, универсальный конденсатор Разрешение: 1pF
  Измерение индуктивности: 0,01 mH ~ 20 ч
  Размер экрана: 5*3,5 см/2 * 1.4in
  Размер платы: 7,5*6 см/3 * 2.4in
  Посылка Размеры: 9,5*9,5*3,5 см/3,7*3,7 * 1.4in
  Вес посылка: 81g/2,8 oz


    Посылка содержание
  100% Фирменная Новинка
  (1 шт.);DIY наборы M328 Транзистор тестер LCR диод емкость ESR метр ШИМ квадратная волна
