| Описание: |
- Особенности:

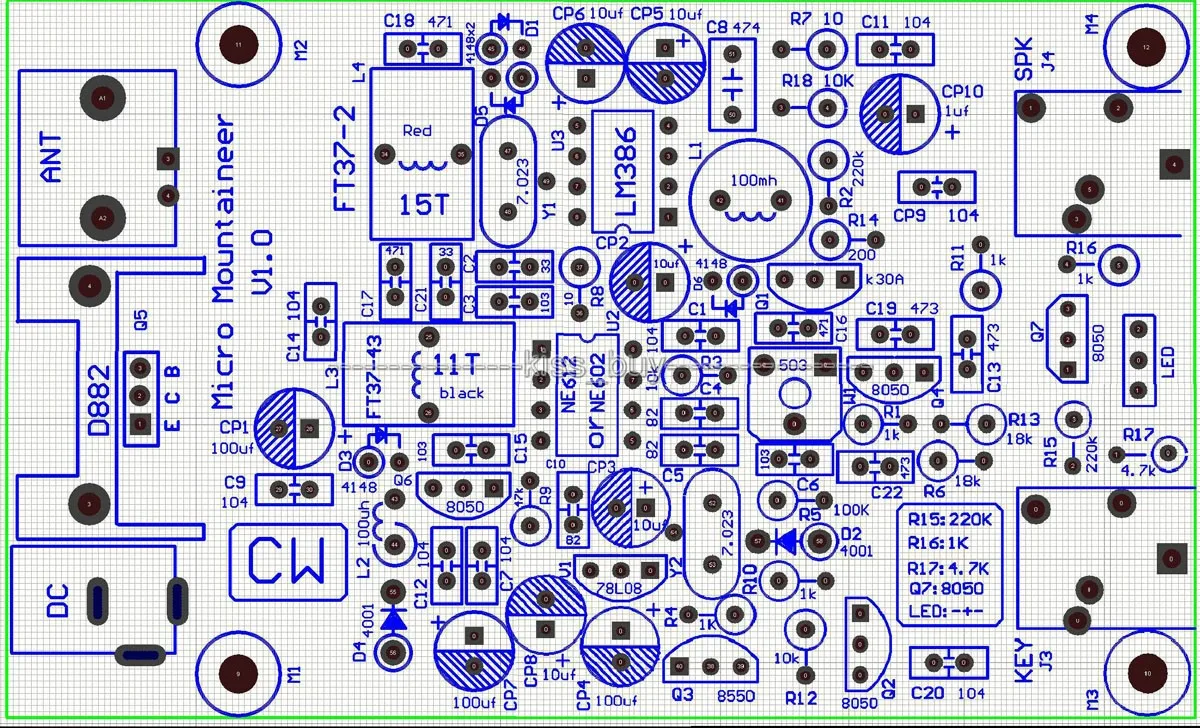

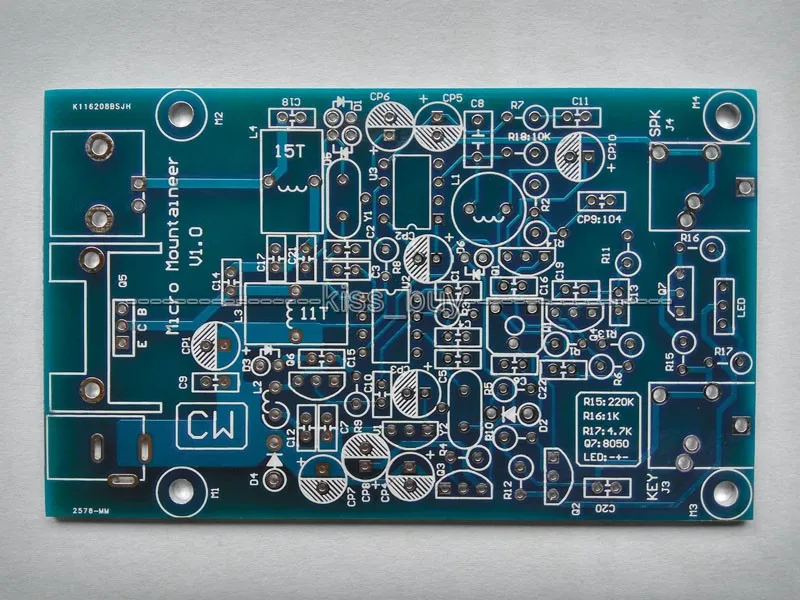

Это наборы, нужно паять самостоятельно, не собирается Микроальпинистский передатчик-Приемник имеет следующие особенности: 1. Обеспечивает стабильную выходную мощность 1,2 Вт, используя американское магнитное кольцо, обладает сильной способностью удаленного общения! 2. Рабочий ток меньше, могут использоваться более легкие батареи. 3, идеальная боковая звуковая схема, Запуск наушников для прослушивания увлекательного сигнала передачи. 4, размер печатной платы 6 см * 10 см, может прилипать к стандартному алюминиевому корпусу 35 мм * 65 мм * 100 мм. 4. Этот набор частот излучения 7,023 МГц, 7,023 7,026 МГц принимает частоту. Схема представлена: 1. Часть запуска Сердцем трансивера является U2, вибрация и запуск общего осцилляционного сигнала, выход генератора для 10 мВт, выход от C10, путем запуска приводной трубы Q6, отправить Q5 усилитель мощности на выходе. 2. Приемная часть Приемная часть в соответствии с Джон Диллон (WA3RNC) Neophyte изменения приемника, получение принимает прямую частоту. Mixer U2-это продукт детектора NE612, за которым следует аудиоусилитель LM386. Детектор продукта обеспечивается U1 (78 l08) 8 в рабочее напряжение. Полученная часть слегка изменяется на основании оригинальной схемы. Увеличение звука. Часть 3. Получение и отправка инструкций Для отправки и получения инструкции часть состоит из Q7 и периферийных компонентов, получает зеленый светильник, красный светильник. Часть 4. Боковой тон Осциллятор бокового тона состоит из Q4 и периферийных компонентов, C13, C19 определил боковые звуковые тона C16 в зависимости от размера боковой громкости звука.
- Содержимое посылка

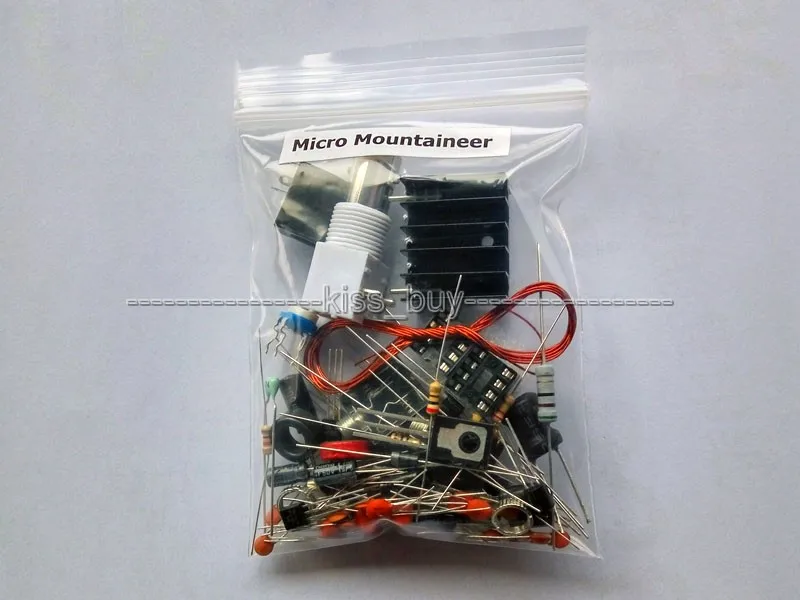

100% Новый бренд 1xMicro альпинист передатчик-приемник diy наборы
|
|
