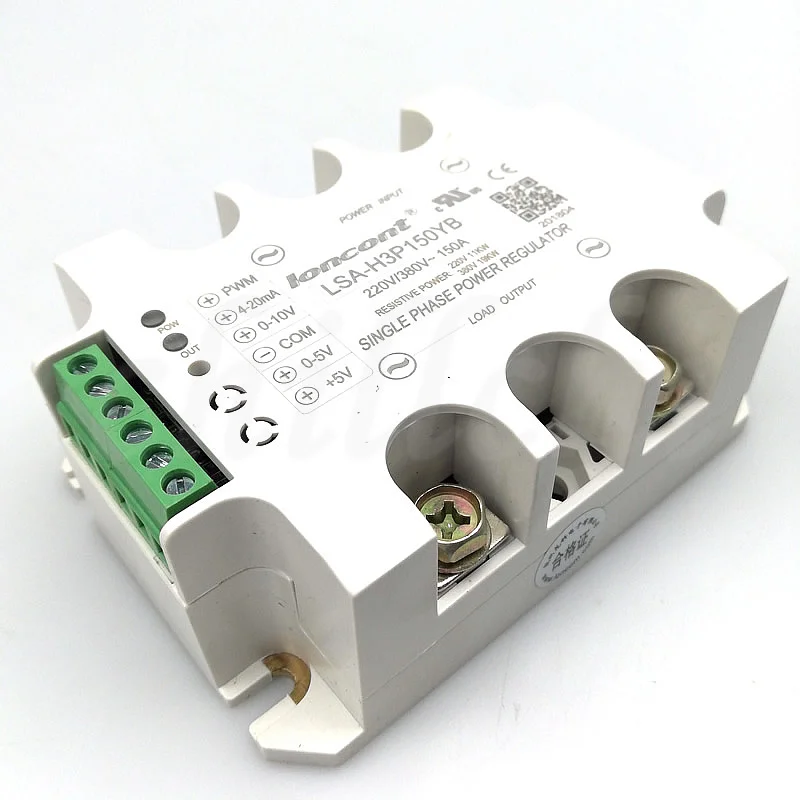

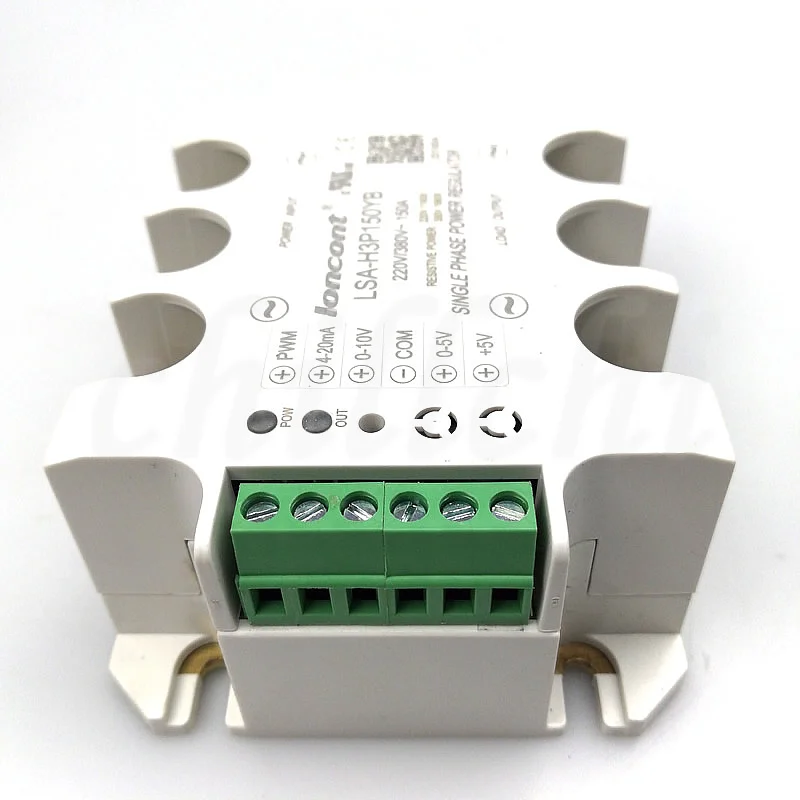

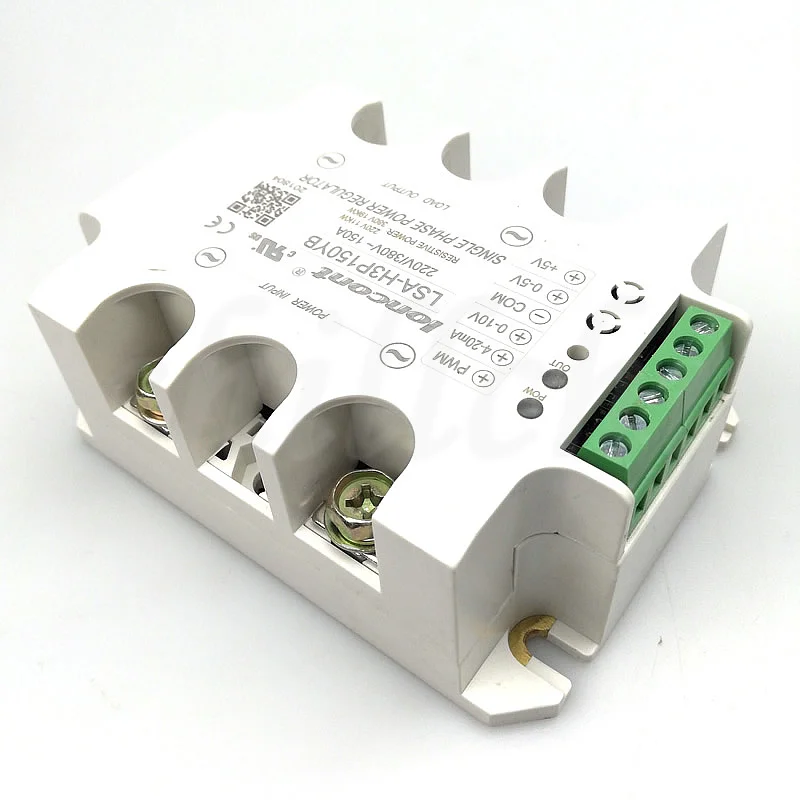

Улучшенный Однофазный модуль регулятора напряжения переменного тока 150A с

Улучшенный Однофазный модуль регулятора напряжения переменного тока 150A с

Если вы впервые используете этот продукт, пожалуйста, свяжитесь с владельцем магазина, владелец магазина даст вам соответствующие рекомендации.

Цвет слова очень важен, пожалуйста, обязательно прочитайте новые и старые клиенты

Открытая петля, выходное напряжение определяется контрольным сигналом, но в то же время с изменением внешних факторов, таких как колебание напряжения сетки, тип нагрузки и мощность нагрузки увеличиваются или уменьшаются. Если выходное напряжение определяется только указанным контрольным сигналом и не изменяется с помощью внешних факторов, для реализации используется схема отрицательной обратной связи.Открытые кольцевые продукты в большинстве промышленных случаев достаточно для удовлетворения потребностей, таких как необходимость точного контроля температуры, инструмент контроля температуры+Комбинация модуля регулятора напряжения с открытым контуром.

Замкнутая петля (отрицательный отзыв) Преимущества: регулятор выходного напряжения, когда входная сторона сети питания колебания напряжения, или Выходная сторона нагрузки меняется, выходное значение модуля всегда остается постоянным. Рекомендуется для стабильности требований к выходному напряжению очень высокое использование клиентами.

Если необходимо увеличитьФункция стабилизации напряжения в замкнутом цикле (отрицательный отзыв), Можете связаться с нами, чтобы выбрать продукт с функцией отрицательной обратной связи. Увеличьте Тип замкнутой петли, чем открытая петля50Yuan, закрытый тип полностью совпадает с режимом подключения открытого цикла. Модель замкнутой петли добавляется на основе модели открытой петли.-F(FИзготовитель:Обратная связьЗначение обратной связи.

Во-первых, введение продукта

1,LSA-Интегрированный однофазный модуль регулятора напряжения, Внутренняя схема питания, линейная схема компенсации, триггер переключения фаз, однонаправленный или двунаправленный тиристор,RCСхема поглощения сопротивления и синтеза тела, может быть автоматической или ручной регулировкой для изменения нагрузки на напряжение, тем самым регулируя выходную мощность.

2,Продукты с использованием чипа технологии управления питанием TI в Соединенных Штатах, напряжение питания может быть180V-430VacЧрезвычайно широкий диапазон нормальной работы,Доступ к одной фазе220В~,Также можно получить доступ к двум фазам380В~, Без скрининга, выбор прост. Нет внешнего подключения+ 12 ВИли+ 5 ВИсточник питания постоянного тока.

3Комплексная поддержка4-20 мА,0-5Vdc,0-10 В постоянного тока,1-5Vdc,0-10 мААвтоматический режим управления, а также может использоваться для ручной регулировки потенциометра.

4Электронный модуль, 2005LONCONTОригинальный микрокомпьютер с одним чипомСхема линейной компенсации, Кривая выходного характеристики близка к нагрузке на сопротивление доступа.Идеальная Прямая линия. Входной контрольный сигнал более широкий диапазон, более точное разрешение, точность регулирования выходного напряжения.

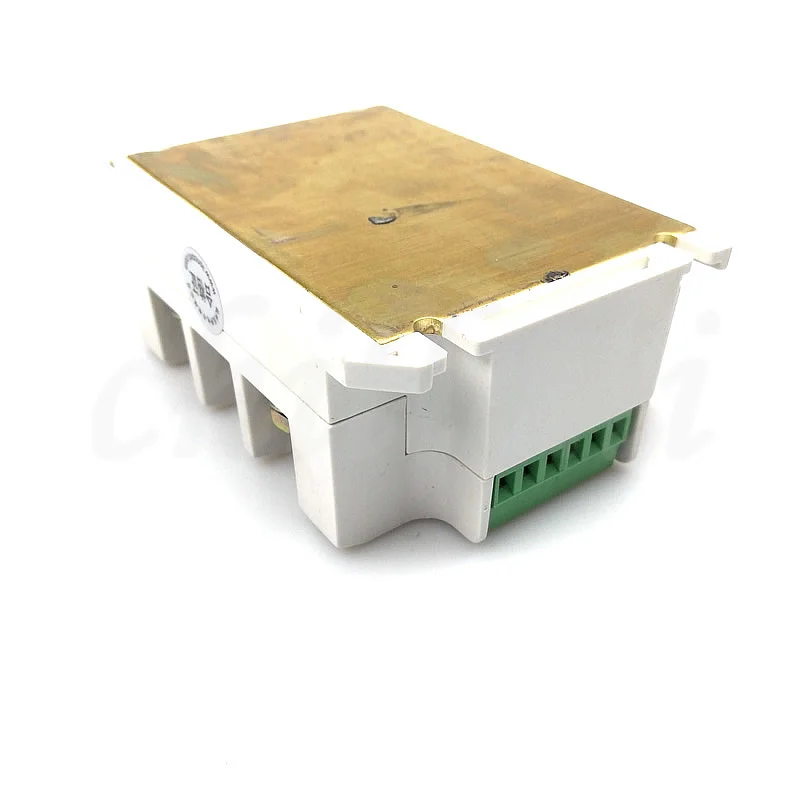

5Модуль основной цепи, терминал управления входом и выходом и мощность переменного тока для переключения фазКонструкция конструкции двухслойной печатной платы всей изоляции вверх и вниз, Изоляция среднего давления больше, чем2000 В переменного тока. Мощный тиристорный чип иDCBКерамический пол имеет отличную теплоотдачу, и тепло не может быть передано на цепь управления.Небольшой температурный дрейф, стабильная производительность, высокая надежность, сильная способность анти-помех

6И зеленыйСветодиодИндикатор питания и красныйСветодиодИндикатор регулирования выхода.

7Меньше гармонических помех, продукт имеет встроенную схему защиты SCR.

8Регулятор напряжения и напряженияНегативный отзыв с закрытой петлейСерия, при частых колебаниях входного напряжения, выход может быть постоянным, а его проводка и регулятор напряжения переменного тока полностью одинаковы, могут быть непосредственно заменены обновлением.

Два, таблица спецификаций модуля:

Спецификация тока

Однофазный регулятор напряжения переменного тока серии

220В ~ 380В ~Валюта

Серия регуляторов напряжения

220В ~Нанесите

Серия регуляторов напряжения

380В ~Нанесите

15а

LSA-H3P15YB

LSA-H2P15YB-F

LSA-H3P15YB-F

25А

LSA-H3P25YB

LSA-H2P25YB-F

LSA-H3P25YB-F

40А

LSA-H3P40YB

LSA-H2P40YB-F

LSA-H3P40YB-F

50A

LSA-H3P50YB

LSA-H2P50YB-F

LSA-H3P50YB-F

70а

LSA-H3P70YB

LSA-H2P70YB-F

LSA-H3P70YB-F

90А

LSA-H3P90YB

LSA-H2P90YB-F

LSA-H3P90YB-F

120А

LSA-H3P120YB

LSA-H2P120YB-F

LSA-H3P120YB-F

150А

LSA-H3P150YB

LSA-H2P150YB-F

LSA-H3P150YB-F

200A

LSA-H3P200YB

LSA-H2P200YB-F

LSA-H3P200YB-F

300А

LSA-H3P300YB

LSA-H2P300YB-F

LSA-H3P300YB-F

Впервые с помощью этого продукта, пожалуйста, обратитесь к следующей таблице для выбора, или свяжитесь с нами, чтобы помочь выбрать тип! Правильный выбор очень важен!

Три, регулируемые матрицыБлок должен бытьДиапазон использования:

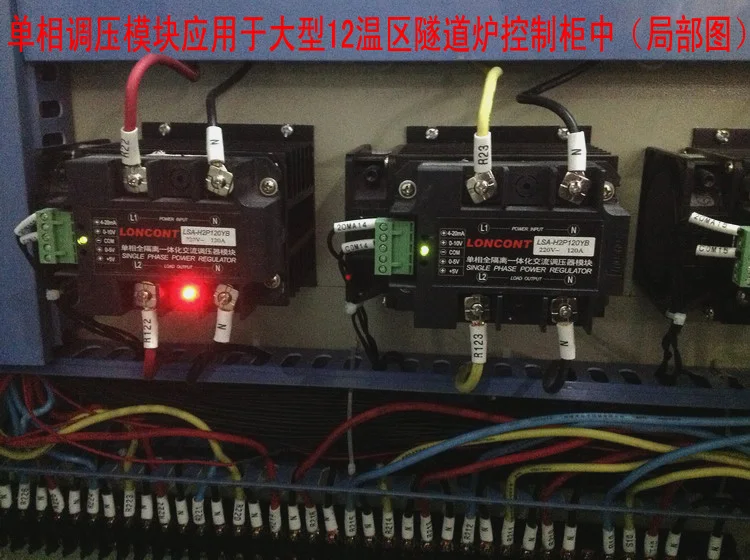

Отопление: все виды нагревательных печей, оборудования для литья под давлением, термопластичного формования, текстильного оборудования, инфракрасного отопления, системы распределения электроэнергии, системы сушки и т. д.
Мотор: мотор вентилятора, мотор водяного насоса, мотор смесителя, и т. Д.
Освещение: общественное освещение, промышленное освещение, сценическое освещение и т. д.
Другие: трансформатор, катушка индуктивности, Электрический сварочный аппарат, Гальваника и т. Д.

Входные клеммы для каждого функционального режима используйте инструкции

• Уникальная полностью совместима с режимом управления входом, 0-5Vdc, 0-10Vdc, 4-20mA, 1-5Vdc, 0-10mA и другими автоматическими методами могут адаптироваться, без специального заказа, также может использоваться для ручного управления потенциометром. Диапазон входного сигнала широкий, точность регулирования выхода высокая, и способность анти-помех сильна.

Ручной режим управления потенциометром: согласно значку, средний конец потенциометра соединен с концом модуля 0-5 В, и другие концы потенциометра соответственно соединены с концом COM модуля и концом + 5 В. Напряжение 5 В производится самим модулем, без необходимости внешнего питания, с только ручным потенциометром с и без него, выбранное значение сопротивления потенциометра в 2-10 K. Когда сторона управления изменяется от 0-5 в постоянного тока, напряжение от 0 В до максимального значения нагрузки переменного тока может быть скорректировано, чем выше напряжение терминала 0-5 В, чем больше выходное напряжение модуля.

Режим управления 0-5 в постоянного тока: согласно значку, можно принять MCU и другой аналоговый сигнал 0-5 в постоянного тока, контрольный входной положительный полюс, подключенный к терминалу 0-5 В, отрицательный электрод, подключенный к com терминалу, внутренний модуль 0-5 в терминала относительно входного сопротивления COM больше 30 K. Когда конец управляющего сигнала меняется от 0-5 в постоянного тока, на напряжение нагрузки переменного тока от 0 В до максимального значения линейной настройки, сигнал в 0-0,9в постоянного тока для всей закрытой области, надежное выключение выхода всей цепи; Сигнал около 0.9Vdc-4.8Vdc для регулируемой области, Что с увеличением контроля напряжения, фазовый угол Альфа от 180 градусов до 0 градусов линейного уменьшения, угол проводимости увеличивается, напряжение нагрузки переменного тока от 0 В увеличивается до максимального значения; сигнал в 4.8Vdc-5Vdc примерно для всей открытой площади, напряжение на нагрузке переменного тока для максимального значения (i. е. Напряжение).

Режим управления 0-10 В постоянного тока: согласно значку, может принимать аналоговый сигнал 0-10 В постоянного тока, внутренний com-конец модуля 0-10 В постоянного тока входного сопротивления больше 15 К.

4, режим управления 4-20 мА: нажмите на значок, допустимый датчик контроля температуры 4-20мА аналоговый сигнал, внутренний модуль 4-20мА конец относительного com конца входного сопротивления для 250 Ом. Когда 4-20mA вход управления. 4-4.8ма для всей закрытой области, надежное выключение всей цепи; 4,8-19.5ма вокруг к региону, что с увеличением контроля тока, фазовый угол Альфа от 180 градусов до 0 градусов линейное снижение, на напряжение нагрузки переменного тока от 0 В увеличивается до значения; 19,5-20 мА вокруг для всей открытой площади, максимальная мощность.

В-пятых, режим управления 0-10 мА: как показано, при использовании таким образом должен быть между концом модуля 0-5 В и концом com, подключенным к 500 Ом, сопротивление 1/2 Вт. Когда вход 0ma 0-5 V заканчивается до 0vdc. Когда вход 10 мА 0-5 в заканчивается от 5 в постоянного тока.

2Каждый конец функции противоположен концу com должен быть положительным, com конец является отрицательным полюсом, например, счетчик полярности подключения, тогда выходной конец основной цепи модуля может быть вне контроля.

3, Контрольные характеристики конца каждого функционального модуля являются положительной характеристикой, контролем и более высоким напряжением, более высоким выходным напряжением модуля основного цикла высокого напряжения.

4В какой-то момент лучше использовать режим управления входом, если два или более способов использовать одновременно, это, как правило, сильный входной сигнал, основная роль. Модуль может использоваться как вручную, так и автоматически, например, автоматически подключается к концу 4-20 мА и подключается к терминалу 0-5 в вручную, и функциональный переключатель может быть выполнен двойным переключателем.

Подключение к выходному терминалу основной цепи

2220VacСхема применения нагрузки переменного тока, или 380Vac(Двойная линия от двух до двух)

Внутренняя сторона модуля контролируется управляемой силиконовой схемой, которая разделена на два типа: общий тип двунаправленного управляемого кремния, двухфазный контролируемый кремний анти-параллельный режим повышения и однофазный кремний управляемый полуволновой тип. Полуволновой тип только положительное полуцикл напряжения переменного тока (анод модуля) соединен с анодом, катод подключен к аноду. Конец внутреннего провода модуля через конец, синхронный трансформатор, соединенный между внутренним терминалом 3 1.

220В переменного токаСхема применения нагрузки переменного тока, или 380Vac(Одна проволока, медная проволока может быть сохранена, конец не дорогой. Переключатель доступа к может также управлять модулем или не работать

Примечание: обычно рекомендуются 70A характеристики следующего небольшого тока с двумя проводами, 90A и более, чем характеристики большого тока с одним способом провода.

Сопротивление нагрузки, выбор модуля регулятора напряжения уровня тока должен быть больше, чем в 3 раза больше номинального тока нагрузки.

• Когда нагрузка двигателя переменного тока, Номинальная сила тока модуля регулятора напряжения должна быть больше или равна 5-6 раз номинального тока двигателя.
• ВстретитьНоминальный ток модуля регулятора напряжения должен быть больше или равен в 4 раза номинальному току нагрузки.
• ВстретитьПри емкостной нагрузке Номинальная сила тока модуля регулятора напряжения должна быть более чем в 5 раз больше номинальной нагрузки.
• Трансформатор больше или равен в 5 раз номинальному току трансформатора, специальной индуктивной, емкостной нагрузке следует основываться на реальной ситуации, также необходимо увеличить модуль регулятора напряжения тока разницы тока.

Модуль регулятора напряжения высокого тока с дополнительным радиатором, спецификациями радиатора, пожалуйста, свяжитесь с владельцем магазина.
