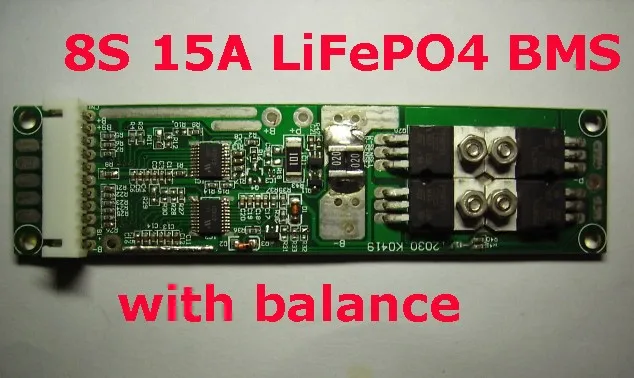

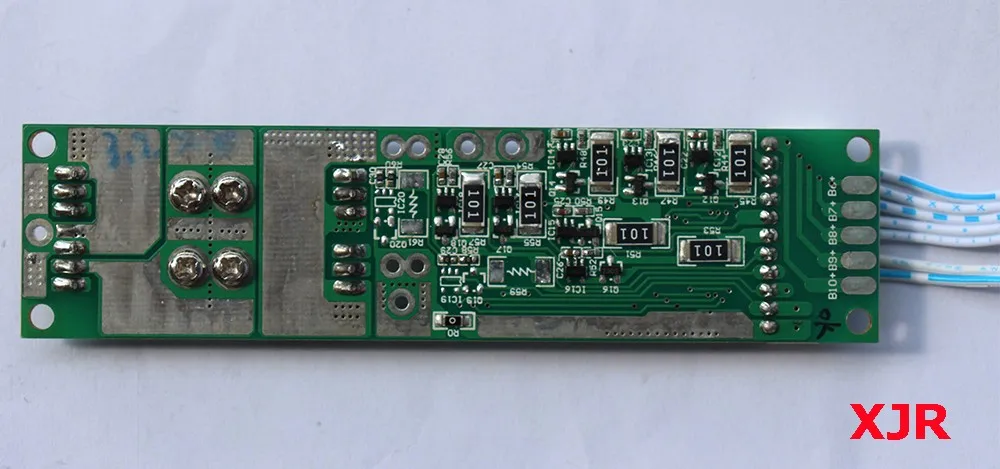

8S 15A LiFePO4 BMS/PCM/PCB Защитная плата аккумулятора для 8 упаковок 18650 аккумуляторная

---

8S 15A LiFePO4 BMS/PCM/PCB плата защиты батареи для 8 упаковок 18650 батарея с балансом

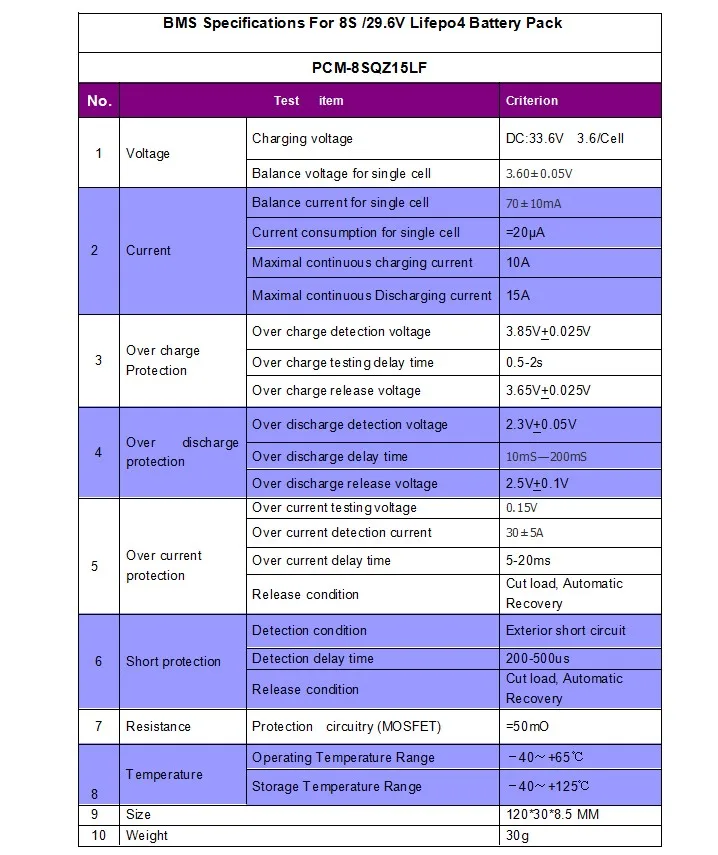

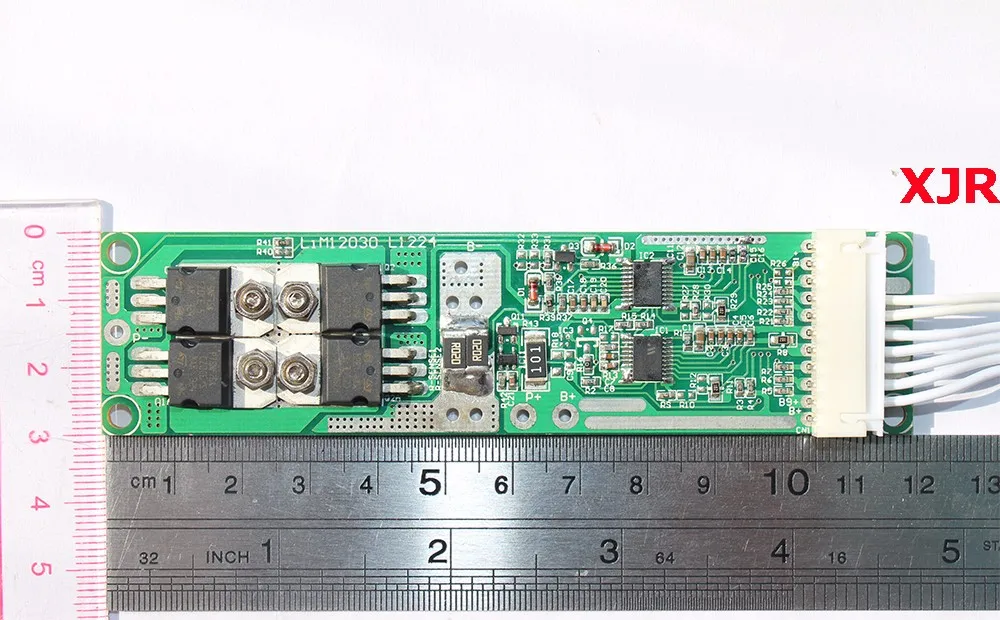

Особенности: 1) Высокоточная схема обнаружения напряжения; 2) терминал зарядного устройства с использованием высоковольтного устройства; 3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2 или короткого замыкания); 4) транзистор MOS может управлять зарядкой и разрядкой аккумулятора; 5) Низкое потребление тока в режиме ожидания.             Параметры: Перезарядка: 3,85 В Защита от разрядки: 2,3 V Напряжение зарядки: 3,6 V * 8 = 28,8 V Непрерывный рабочий ток: 15а От перегрузки по току: 30A Баланс Напряжение: 3,6 V Баланс ток: 70mA Размер: 120 мм * 30 мм * 8,5 мм         Мы отправим вместе с балансовым кабелем!

Схема подключения

P + заряд/разрядка положительный

P- charge/discharge negative

  Обратите внимание: 1) обратите внимание, что входное и выходное напряжение, а также условия нагрузки для платы защиты питания не превышают электрические параметры допустимого энергопотребления; 2) особое внимание к току нагрузки не может работать долгое время между максимальным непрерывным рабочим током и током защиты; 3) при подключении аккумулятора он может не разрядиться. В этот чехол, Подключите зарядное устройство может быть восстановлена до обычные рабочие условия; 4) хотя встроенный блок электростатической защиты BMS, пожалуйста, не трогайте руки, когда BMS в рабочем состоянии, чтобы избежать повреждения от статического электричества. 5) если изображение не соответствует параметрам, пожалуйста, проверьте в соответствии с таблицей параметров. 6) обратите внимание, что он не имеет функции баланса.
