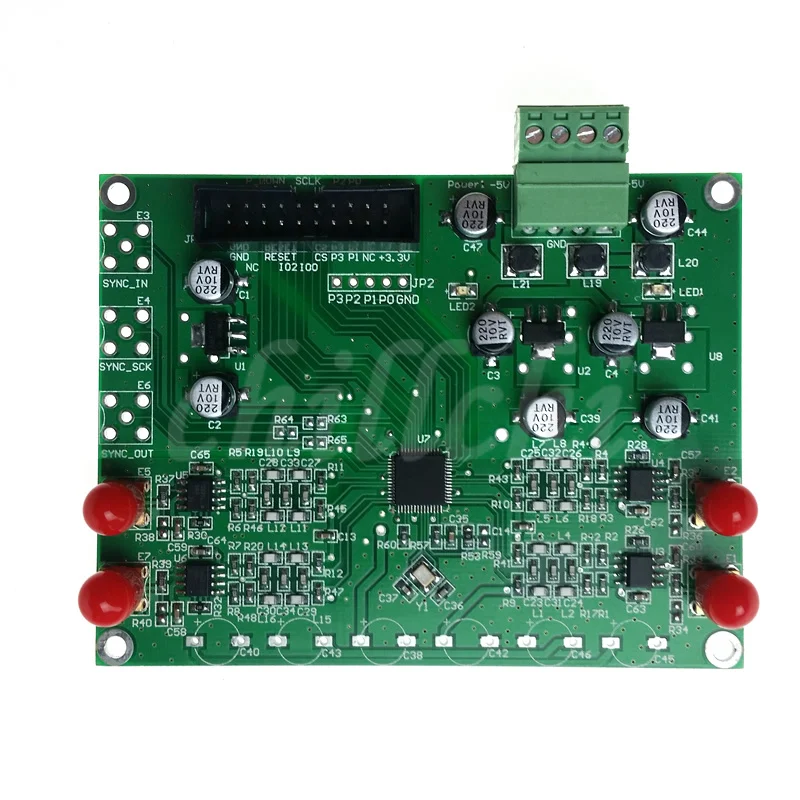

AD9958/AD9959 высокочастотный DDS модуль V2

AD9958 2 канала+Высокая скоростьUSB2.0Управление панель+ ADIОригинальный программное обеспечения для подключения к компьютеру= $66,76 (Контактные данные по работе с клиентами для изменения цены);

AD9959 4Канал+Высокая скоростьUSB2.0Управление панель+ ADIОригинальный программное обеспечения для подключения к компьютеру= $84,32; (Доставка)

Модуль Особенности:

1, AD9958/AD9959:2/4 канал, 500MSPS, самый высокий 200M синусоидальный выход;

2, 2/4 канала независимо от частоты, амплитуды и фазы может быть отрегулирован;

3, 32 bit аккумуляторная батарея, частота Разрешение лучше, чем 0,12 Гц;

4, 14 фазовых регистров, разрешение фазы 0,022 градусов;

5,10 бит амплитуда регистр, 1024 уровень прекрасно регулируется;

6,2 заказа, 4 заказа, 8 заказов, 16 заказов, ASK, PSK, FSK мощная функция модуляции;

7, линейная частота, амплитуда и фазовая функция развертки;

8, независимый Программируемый выходной ток DAC;

9. Высокоскоростная связь SPI;

10,СовместимостьADIОригинальное программное обеспечение для ПК может быть реализованоAD9959Все функции чипа, плата управления с интерфейсом USB2.0, прост в использовании;

11, ультра низкая мощность, 4 канала сигнала тон 200 м выход, потребеление энергии составляет всего 580 мВт;

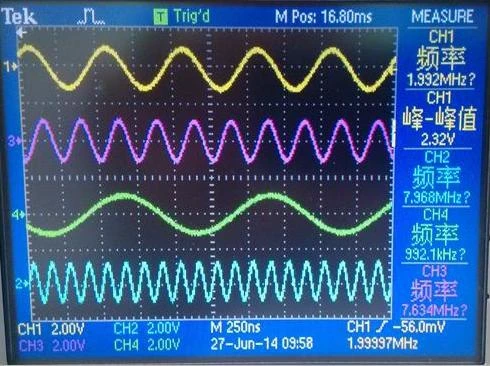

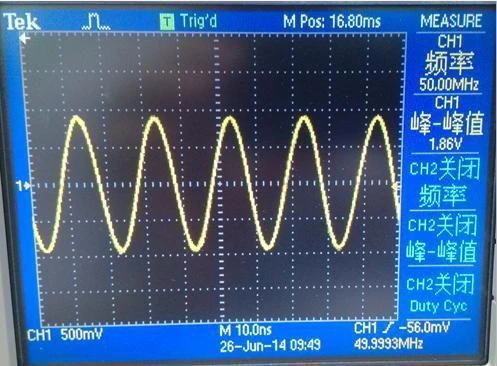

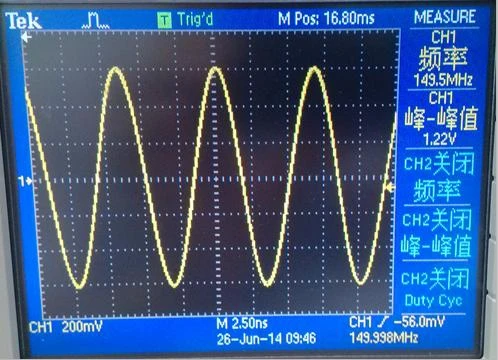

ДваМодуль измерения сигнала:

Три, применение модуля:

1,Гетеродина;

2,Испытательного оборудования;

3, синхронные часы,Высокочастотный источник сигнала;

4, AD9958/AD9959 модуль обучения;

Четыре, параметры производительности модуля:

1. Управление через USB (5 в источник питания), AD9958/AD9959 модуль использует +-5 в источник питания,Примечание: Из-за дисбаланса нагрузки с положительными и отрицательными клеммами, блок питания + - mode не может, это может привести к слишком высокому отрицательному клемму напряжения;

2. Использование высокоскоростного усилителя выходной муфты, соответствие сопротивления, 200 м пост-фильтр;

3, выходная частота 0 --- подача заявки на 200 м, 0,12 Гц разрешение;

4, диапазон выхода 0 - 2VPP1M высокая устойчивость, 0-1VPP50 Европа,

Амплитудная плоская: 0 - 100 м 0,4 дБ

100 м --- подача заявки на 150M1dBЭто действительно плоский экран

Амплитуда может быть получена через верхнее компьютерное программное обеспечение для достижения уровня 1024 тонкой регулировки;

5, независимая фазовая регулировка, 0,022 градусов тонкое разрешение фазы, IQ и другой сигнал может быть достигнут.

Пять, люкс:

1, AD9958/AD9959 модуль-1 шт.

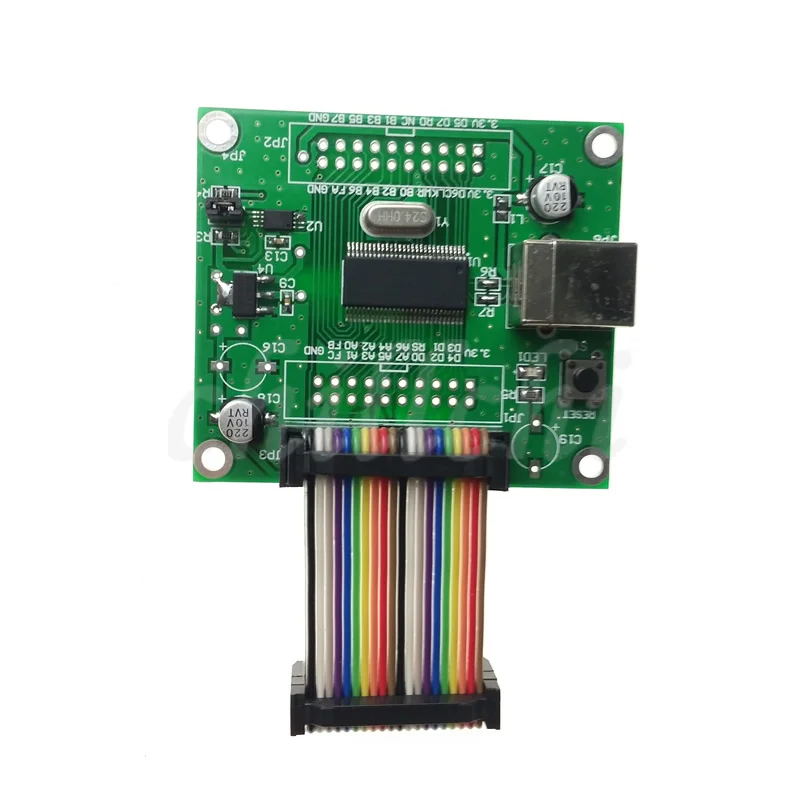

2, модуль управления 1

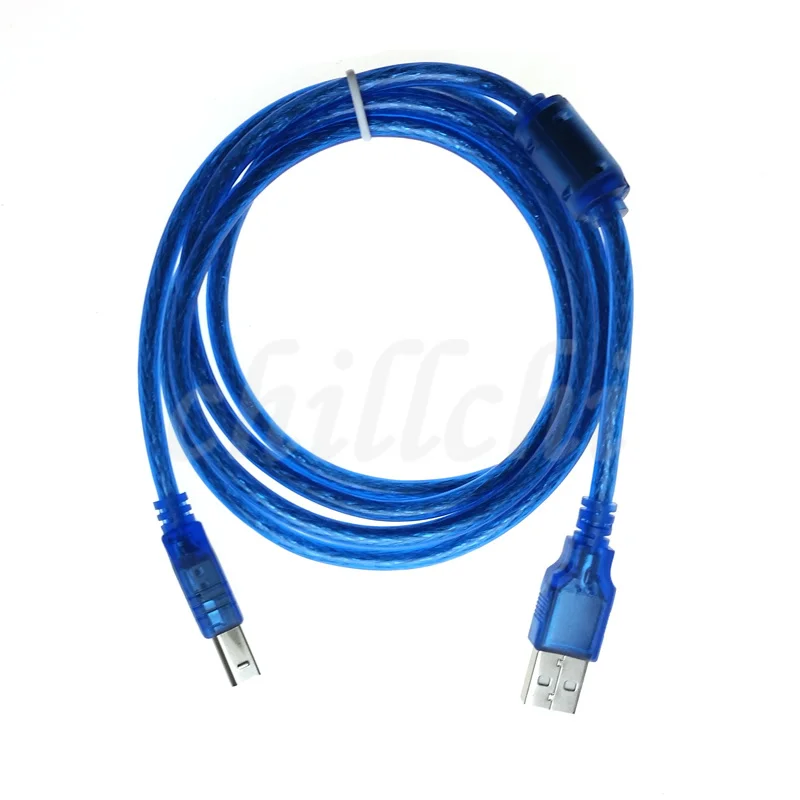

3, USB линия a

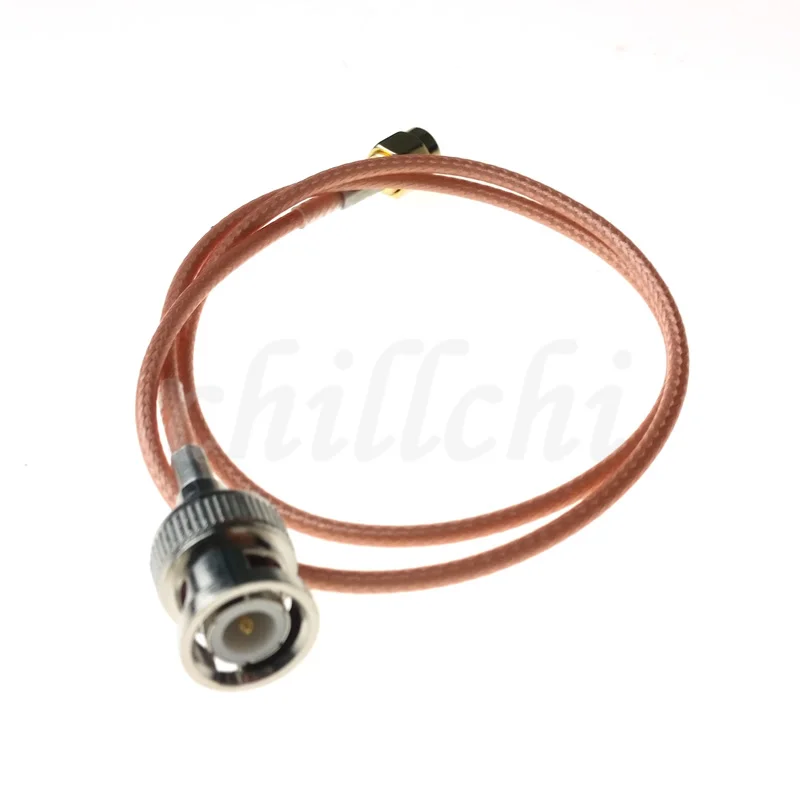

4, кабель

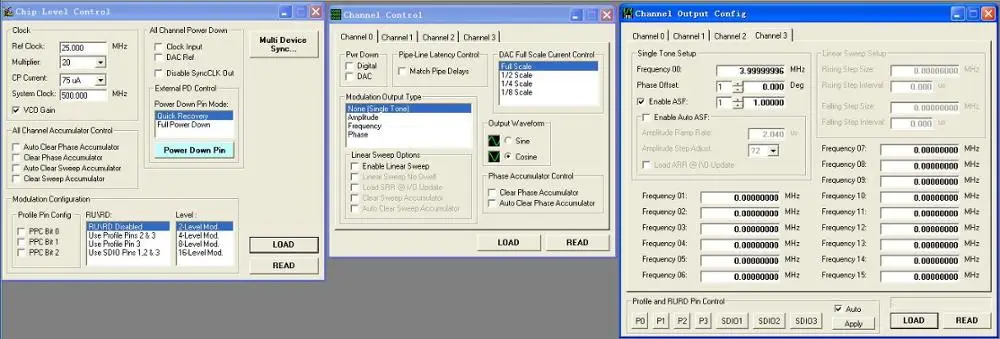

5, программное обеспечение управления ПК + схема (PDF) + другая информация + Техническая поддержка;

6,Предоставление STM32F103 программы;
