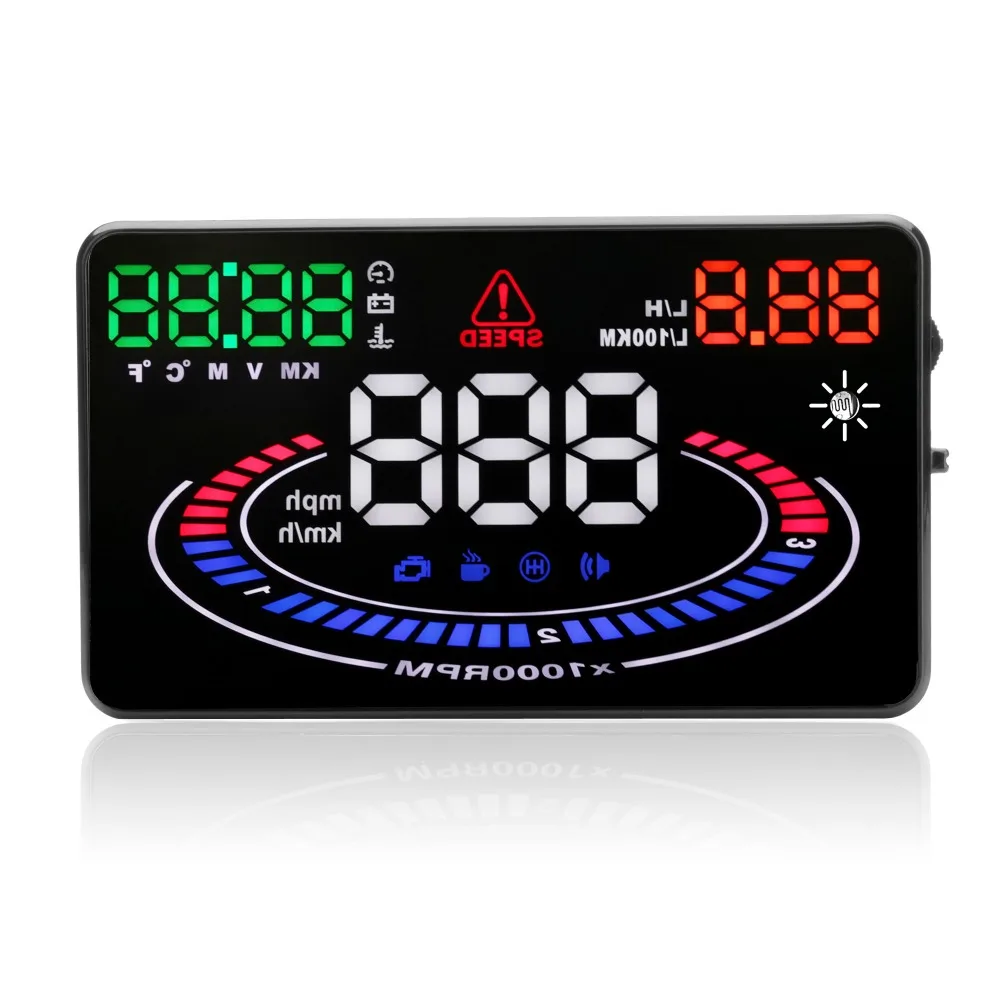

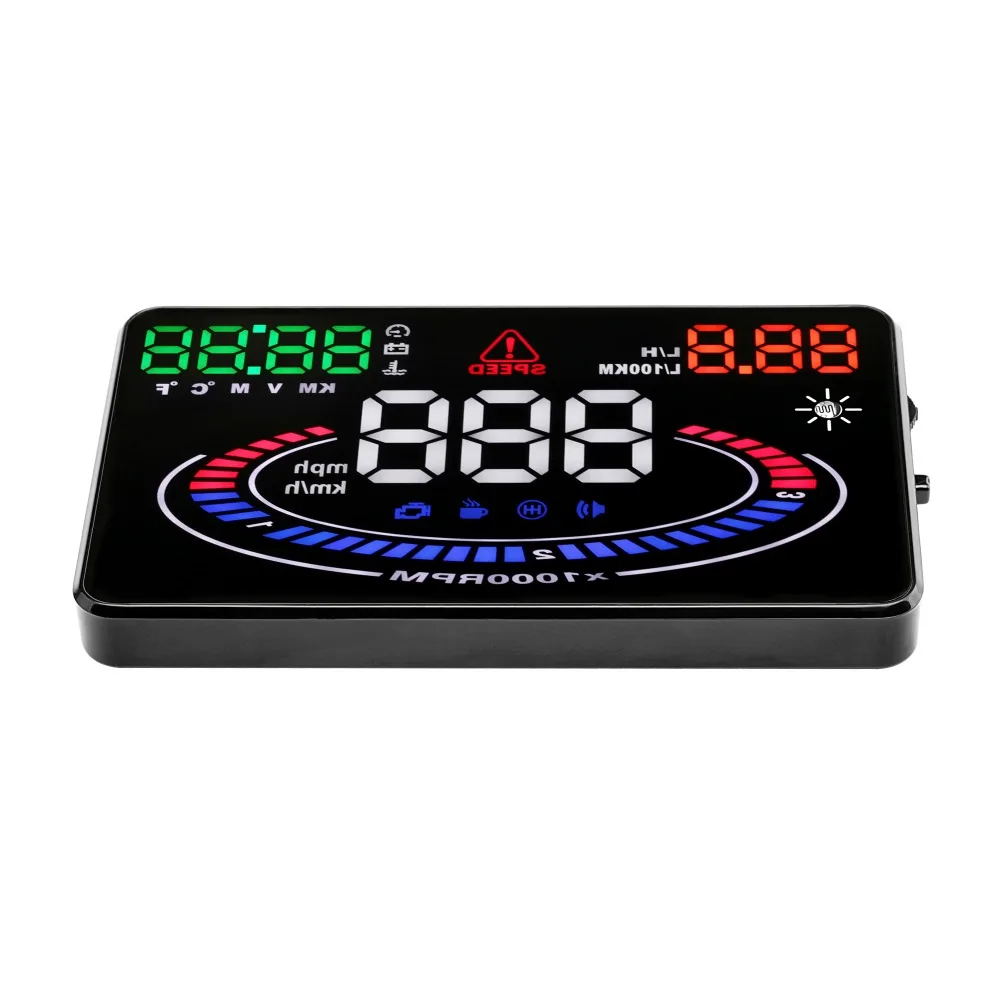

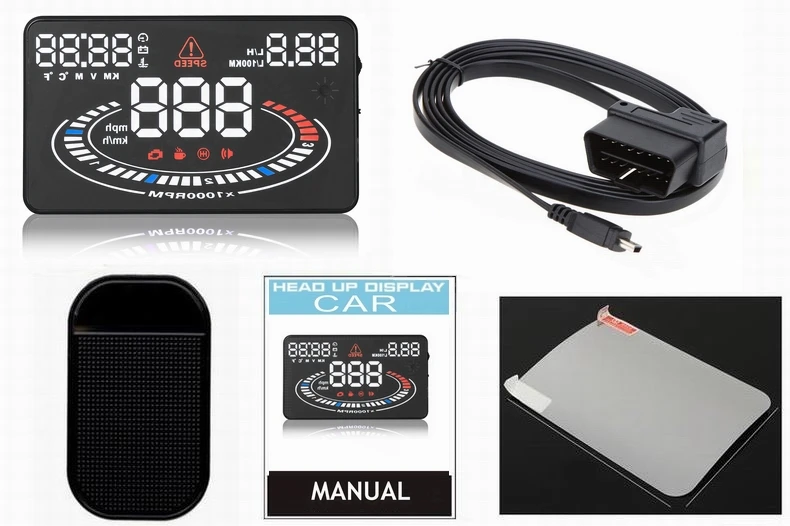

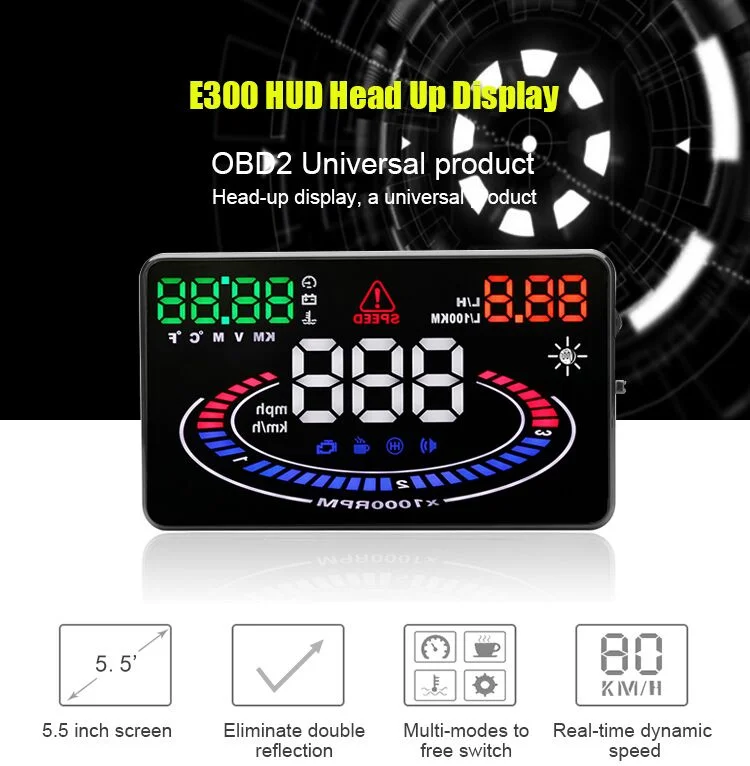

E300 головой вверх Дисплей OBD2 универсально автомобиля Скорость топлива счетчик

Головой вверх Дисплей

Руководство пользователя

Введение

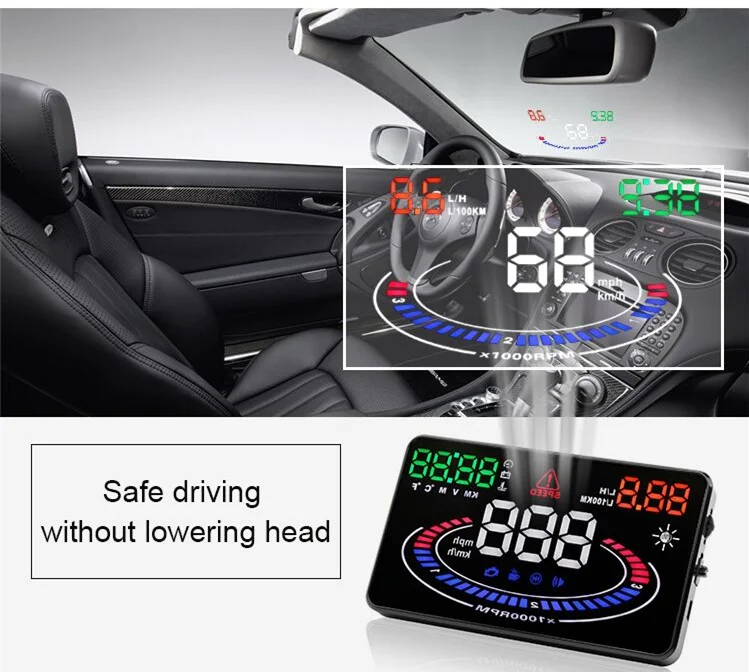

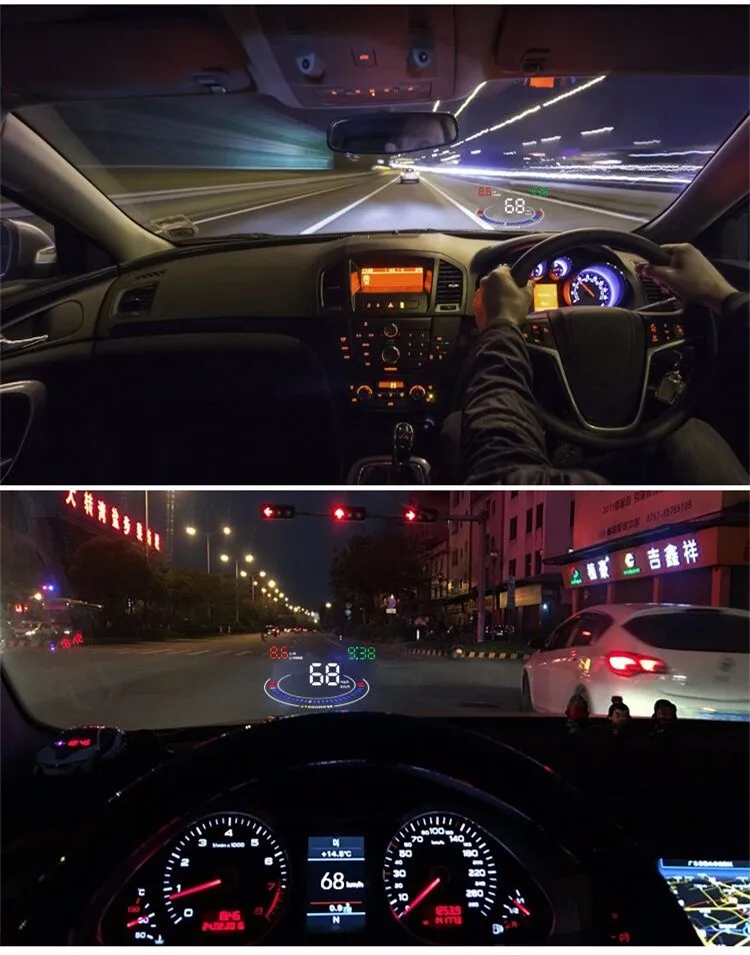

HUD короткий для отображения головы. HUD может отображать информацию о движении (например, скорость, об/мин, расход топлива, температура воды) на переднем стекле автомобиля. Поскольку это устраняет необходимость погружения драйвера в головку для просмотра приборного кластера. Установка этого устройства позволит вам более эффективно отслеживать вашу скорость, это помогает начинающим водителям, а также опытным водителям во избежание превышения скорости.

HUD основной Особенности:

1. подключайте и играйте подключение с любым OBDII или EUOBD способным транспортным средством;

2. 2D визуальный эффект

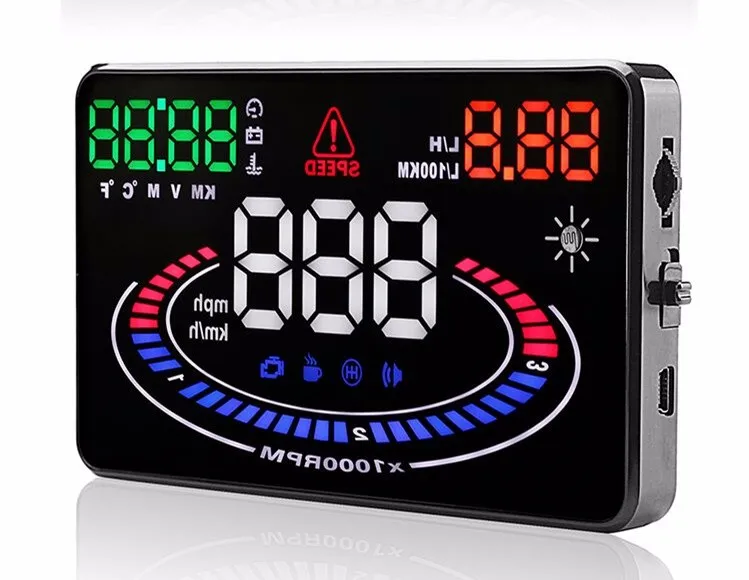

3. экран 5,5"

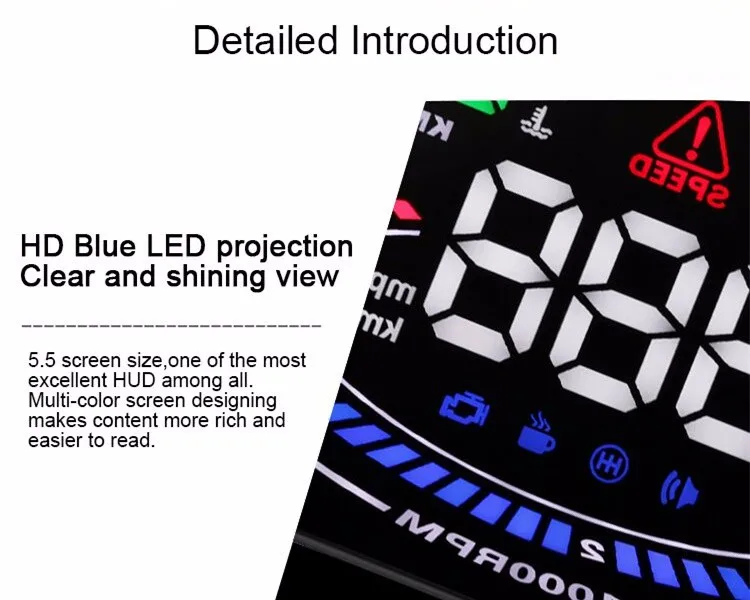

4. многоцветная конструкция делает экран более легким для чтения и освещения важных деталей для быстрого просмотра;

5. Использование нанотехнологий для устранения нежелательных отражений облегчает Чтение информации;

6. возможность отображения большого диапазона данных по автомобилю, включая: скорость, скорость вращения двигателя, температуру воды, напряжение батареи, мгновенное потребление топлива, среднее потребление топлива, местное время, одиночное время вождения, измерение расстояния, напоминание о смене, напоминание о усталости водителя, сигнал низкого напряжения, будильник высокой температуры, сигнал тревоги скорости, сигнал неисправности двигателя, Устранение кода неисправности, возможность изменения единиц, например, километр/миля

7. Автоматическое включение и выключение с транспортным средством

8. автоматический и ручной режим регулировки яркости

Распространенная проблемаS ИРастворSE300

1. HUD не отображает, без электричества

Причина: запуск двигателя автомобиля, и проверить, подключен ли OBD кабель плотно, попробуйте несколько раз, проверьте, включен ли HUD. если HUD все еще не отображается, пожалуйста, попробуйте другой автомобиль, проверьте, поврежден ли автомобильный интерфейс OBD. если он сломался, рекомендуем отремонтировать OBD интерфейс и подключить HUD снова, HUD будет работать.

2. После включения питания, только показывает напряжение автомобиля, и автоматическое выключение через 30 секунд.

Причина: HUD работает только для интерфейса OBDII и EOBD.

Европейские автомобили после 2003, японские автомобили после 2007 лет имеют OBDII или EOBD, HUD не работают для интерфейса OBDI и JOBD. Поэтому, пожалуйста, измените другой автомобиль, чтобы проверить.

3. Отображение не четко под солнечным светом, имеет двойное отражение.

Решение: пожалуйста, снимите защитную пленку на поверхности HUD, а затем приклейте отражающую пленку на переднее стекло.

4. HUD не может работать

Восстановите заводские настройки (проверьте детали на инструкции пользователя)

Включите HUD, долго нажмите вертикально кнопку волны в течение 5 секунд, чтобы войти в меню настройки, короткое нажатие вертикально 16 раз в меню 16, и вверх или вниз кнопку волны, чтобы настроить параметр на 1, долго нажмите кнопку волны вертикально, чтобы сохранить и существует, затем Восстановление HUD успешно.

5. неточным скорость

Решение: Включите HUD, долго нажмите вертикально кнопку волны в течение 5 секунд в меню, короткое нажатие вертикально в меню 0, значение по умолчанию 107, и вверх или вниз кнопку волны, чтобы увеличить или уменьшить значение, и сделать HUD показать ту же скорость, что и приборная панель, долго нажмите кнопку волны вертикально, чтобы сохранить и существует.

6. неточное потребление топлива

Решение: Сделайте установку в соответствии с потреблением топлива вашего автомобиля (как 2.0L, 1.6L)

Включите HUD, долго нажмите вертикально кнопку волны в течение 5 секунд, короткое нажатие вертикально до menu15, значение по умолчанию составляет 20, это означает, что ваш автомобиль-2.0L, в зависимости от ваших выбросов автомобиля, вверх или вниз кнопку волны, чтобы увеличить или уменьшить значение, долго нажмите кнопку волны вертикально, чтобы сохранить и существует

7. Почему HUD не отображает расход топлива?

Причина и решение: когда HUD установка на заводе, дата по умолчанию меню 15 составляет 20, это означает, что HUD использует излучение для вычисления расхода топлива, это работает практически для автомобилей, с шириной впрыска топлива и датчик давления на впуске, чтобы рассчитать. но для автомобилей нет этого датчика, поэтому они используют Датчик расхода воздуха для расчета расхода топлива. исходя из этой ситуации, HUD отображает расход топлива отрегулируйте значение до 0 меню 15.если HUD все еще не отображает расход топлива, пожалуйста, проверьте меню 9, означает ли показать 0,0 выключение отображения расхода топлива, 2 означает отображение мгновенного расхода топлива и мгновенного расхода топлива 100 км.

8. сигнальная сигнализация

Решение: по умолчанию скорость составляет 150, если вы хотите настроить больше или меньше

Включите HUD, долго нажмите вертикально кнопку волны в течение 5 секунд в меню, короткое нажатие вертикально в меню 6, значение параметра по умолчанию-150, это означает, что HUD будет сигнализация, когда ваша скорость до 150, тогда вы можете вверх или вниз кнопку волны, чтобы увеличить или уменьшить значение, После завершения регулировки, существует долгое нажатие вертикально волновой кнопки в течение 5 секунд.

9. сигнал скорости вращения

По умолчанию об/мин-5000

Включите HUD, долго нажмите вертикально кнопку волны в течение 5 секунд в меню, короткое нажатие вертикально в меню 3, значение параметра по умолчанию 50, это означает, что HUD будет сигнализация, когда скорость вращения до 5000, тогда вы можете вверх или вниз кнопку волны, чтобы увеличить или уменьшить значение, После завершения регулировки, существует долгое нажатие вертикально волновой кнопки в течение 5 секунд.

10. HUD не может автоматически включаться

HUD start engine по умолчанию напряжение составляет 13,2 В, пожалуйста, отрегулируйте напряжение до 12,8 В.

Переключатели HUD, нажмите в волновой кнопке в течение 5 секунд, введите в меню настройки, короткое нажатие волновой кнопки вертикально в меню 16, значение параметра по умолчанию-132, вы можете вверх или вниз кнопку волны, чтобы увеличить или уменьшить значение, отрегулировать от 132 до 128. после завершения регулировки, существует долгое нажатие вертикально волновой кнопки в течение 5 секунд.

11: Как получить комбинированное потребление топлива в транспортном средстве?

После остановки автомобиля, расход топлива на HUD-Это комбинированное потребление топлива (или среднее потребление топлива) от вашего времени вождения до времени парковки.

12. Включение/выключение не может быть автоматически

Настройка для автомобилей с функцией запуска:

Переключатели HUD, нажмите кнопку wave в течение 5 секунд, введите в меню настройки, вертикально короткая нажмите кнопку wave 7 раз, чтобы найти меню 7, параметр по умолчанию 1, вверх или вниз Кнопка волны, чтобы настроить параметр на 3. после регулировки нажмите кнопку волны в течение 5 секунд, чтобы сохранить ее.

Параметр 3 использует напряжение для включения/выключения HUD.

Если не может быть выключен автоматически, нажмите в течение 5 секунд, введите в меню настройки, короткое нажатие 16 раз, чтобы найти меню 16, параметр по умолчанию показывает 132, вверх/вниз Кнопка волны изменить его на 128. После регулировки нажмите кнопку волны в течение 5 секунд, чтобы сохранить ее.

13. как войти в настройки меню?

Подключите OBD кабель-> Нажмите переключатель и отпустите через 5 секунд-> показывает большой 107 и маленький 0 (888 и 88 покажет, другое место черный)-> Большой 107 означает параметр настройки, малый 0 означает нулевое меню-нажмите на большое число до 117, маленький номер до 1-нажмите на большое число до 100, небольшое количество до 2-рециркуляционный пресс для выбора Параметр

Меню по умолчанию HUD и соответствующие параметры:

0-(107) 1-(117) 2-(100) 3-(30) 4-(30) 5-(0) 6-(120) 7-(1) 8-(0) 9-(2) 10-(1) 11-(1) 12-(0) 13-(0) 14-(70) 15-(20) 16-(132) 17-(0)

14: как HUD чистый код неисправности?

Во-первых, пожалуйста, не начинайте свой автомобиль, Включите свой ключ (некоторые автомобили не имеют ключа, затем включите электричество), когда ваш автомобиль ECU работает и HUD Дисплей ничего, наберите на 5 секунд, вы услышите «Тику», это означает, что ясно успешно.
