ISD1700 модуль серии модуль записи голоса класс ISD1760 голосовой модуль для AVR PIC

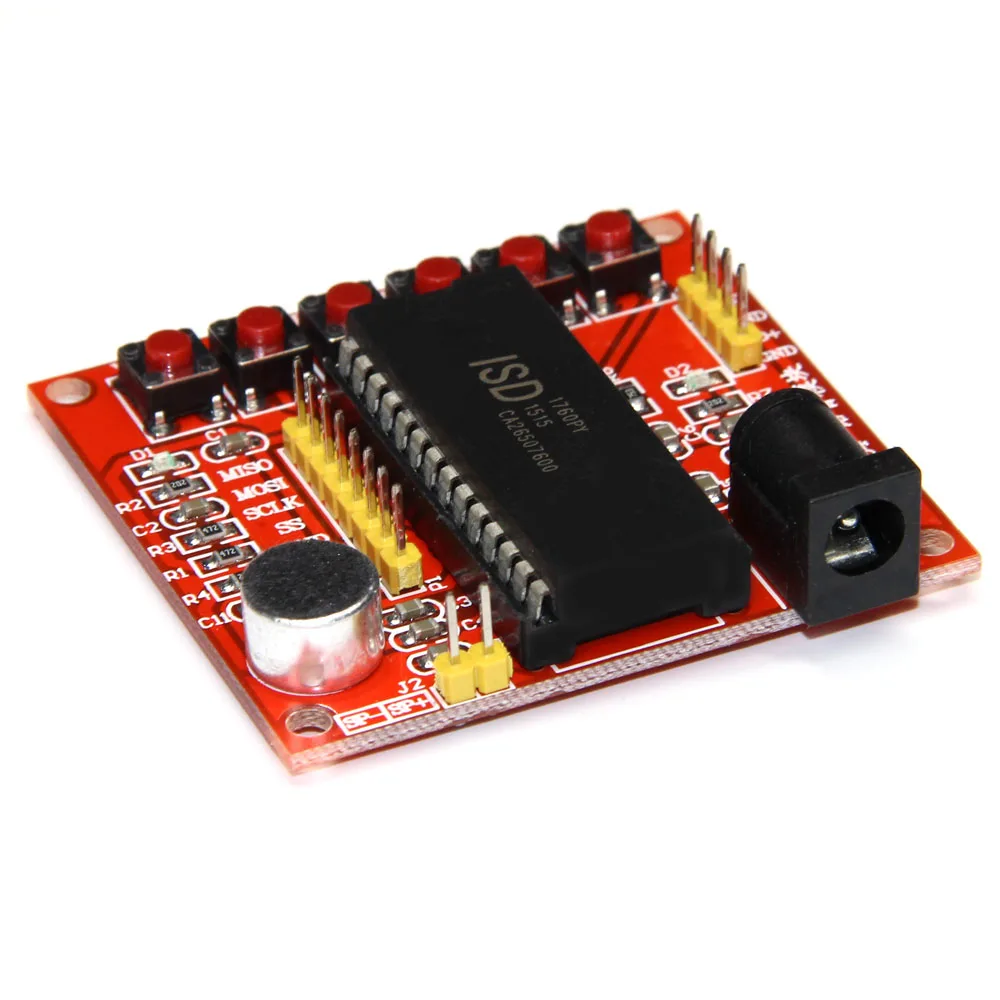

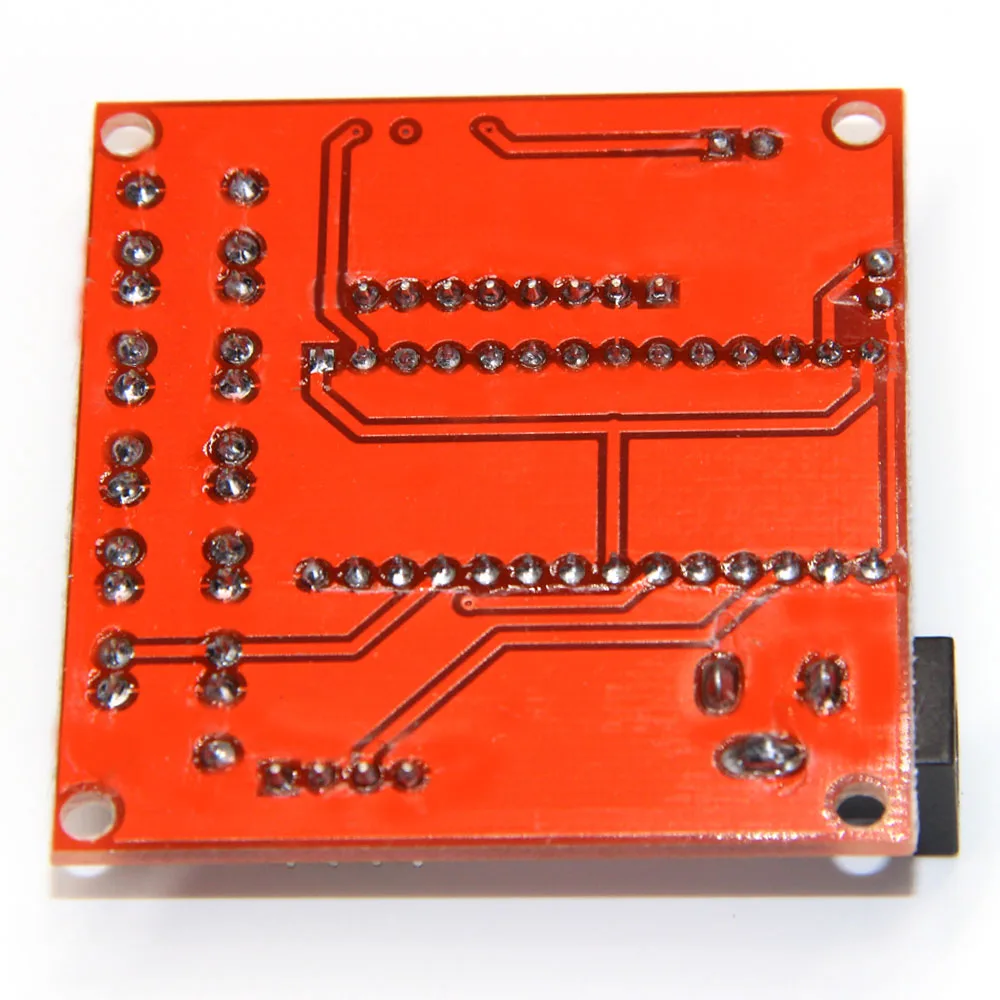

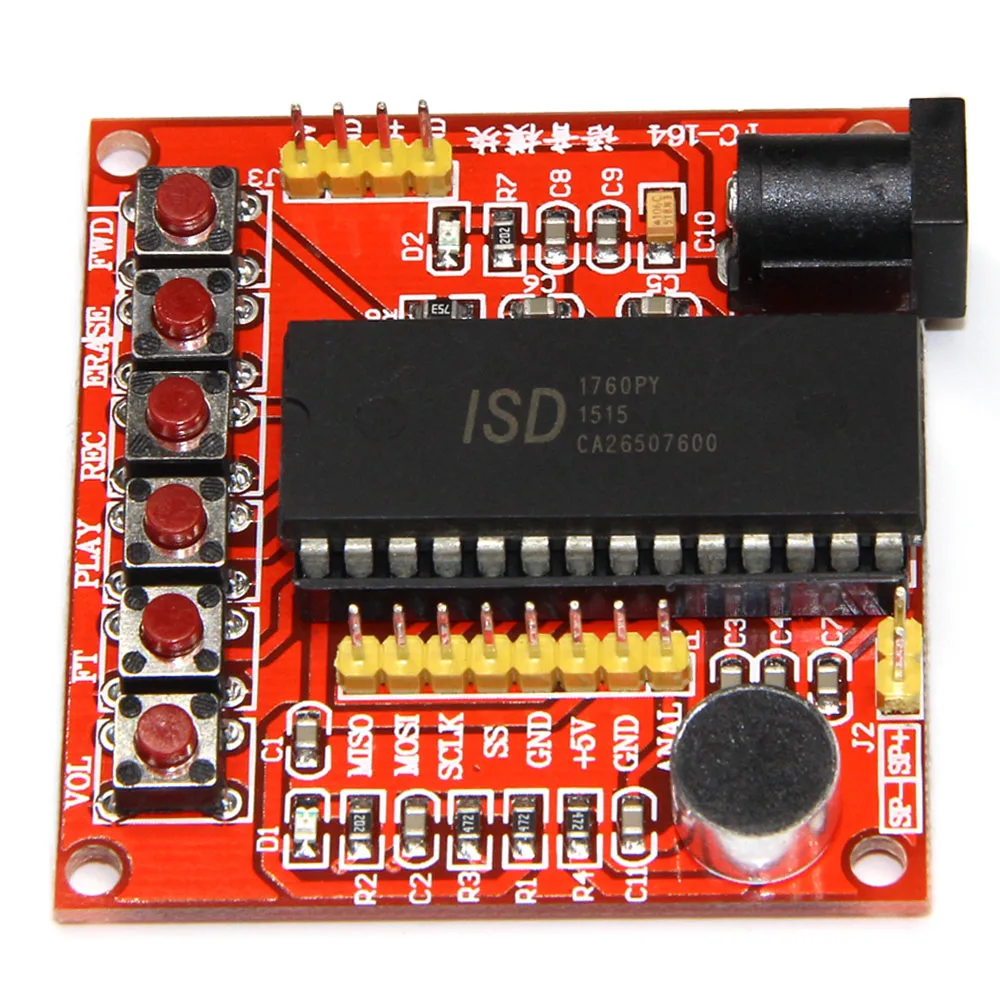

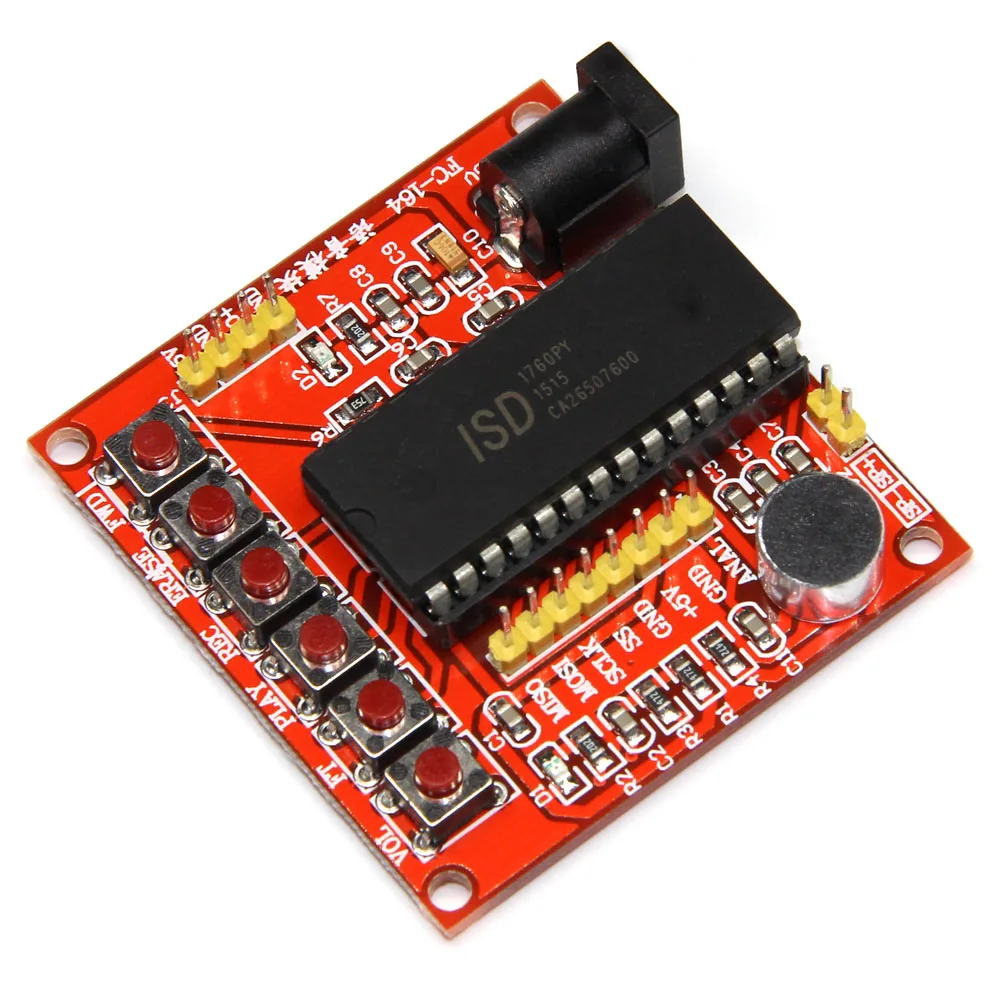

Голосовой модуль ISD1700 быстро ознакомился с чипами серии ISD1700, разработанными для простой и практичной печатной платы. Он применяется ко всем чипам серии ISD1700 с простыми, полностью функциональными характеристиками. Чип записи серии ISD1700 является высокоинтегрированным высокопроизводительным чипом. Он может быть мульти-сегмент записи, частота дискретизации может быть скорректирована от 4K до 12K, источника питания, которые могут варьироваться от 2,4 V до 5,5 V. ISD1700 были новые подсказки для записи, когда новая запись после, светодиодный задний фонарь один раз в несколько секунд, чтобы оповещать пользователей о новых записях. Кроме того, есть четыре типа звука для подсказки операционных результатов пользователя, таких как запуск записи, остановка записи, стирание, стирание всех следующих и так далее. Запись данных хранится в флэш-чипе, без какого-либо сжатия, поэтому есть лучшее качество звука и хранение энергии. Чип имеет два независимых канала ввода аудиосигнала, вход микрофона и аналоговые сигнальные входы. В независимом ключевом режиме, когда операция завершена, функциональный Чип автоматически войдет в режим отключения питания, чтобы уменьшить потребление энергии. В режиме SPI пользователь может выполнять больше функций на чипе. Если для любого адреса памяти для воспроизведения на аналоговом канале регистра конфигурации (аналоговый регистр PathConfiguration, APC) для readinG и writiNg.

  Описание продукта:
1 Размеры: 5,2 см * 5,5 см;
2 источника питания: 5 В;
3 Время записи: 6K на 75 секунд, 8K на 60 секунд;
4 чип Рабочая частота 6 кГц и 8 кГц опционально;
5 с индикатором питания Светильник, чип индикатор светильник s;
6 простых в эксплуатации, без микроконтроллера или других модулей будет работать напрямую;
7 чипов контрольный штифт уже приводит к облегчению контрольного соединения

Использование
1. Запись МУОВ:
Нажмите и удерживайте клавишу REC, пока светодиодный индикатор горит, на этот раз лицом к микрофону, чтобы говорить, содержимое речи будет записано в голосовом чипе ISD1700.
После записи после периода поднятия ключа СВЕТОДИОДНЫЙ индикатор также выйдет и снова нажмите, чтобы начать запись второго абзаца, последующие абзацы работали.
2. Воспроизведение:
Существует два способа: скручивание краев и скручивание уровня. (Примечание: после записи курсор воспроизведения тона останется в окончательной готовой записи, адрес запуска, затем воспроизведение поставит последний абзац)
(1) Edge: нажмите кнопку воспроизведения, чтобы включить светодиодный индикатор Тока Во время воспроизведения до окончания воспроизведения. Воспроизведение после нажатия указки на начало сегмента просто поместите адрес, нажмите кнопку воспроизведения снова поставит только что законченный выпуск.
(2) триггер уровня: чип часто нажимает кнопку воспроизведения, все проигрывают все голосовые сообщения, и цикл, пока вы не отпустите кнопку.
3. Быстрая вперед:
Операция воспроизведения, выполненная ранее, нажмите на эту кнопку, указатель воспроизведения укажет на следующий раздел, дважды щелкните начальную точку на второй абзац после абзаца. Нажмите эту кнопку во время воспроизведения, чтобы остановить воспроизведение текущего сегмента, а затем воспроизвести следующий абзац, если в настоящее время вы играете последний абзац, последний абзац воспроизводится, чтобы остановить воспроизведение первого абзаца.
4. Стирание:
Односегментная операция стирания может быть эффективной только первый и последний абзац, когда указатель воспроизведения является первым или последним абзацем, точка этого ключа удалит первый или последний абзац. Воспроизведение будет перейти к соответствующей указке во втором абзаце перед стиранием или предпоследним абзацем. Нажмите эту кнопку более 3 секунд, часто вставляйте чипы в режим «Все стираются», в то время как светодиодный индикатор дважды мигает, продолжайте нажимать эту клавишу, светодиодный индикатор 7 мигает, затем отпустите кнопку, чип внутри голосового сообщения удаляется.
5. Сброс сброса:
Нажмите эту кнопку, чип сброс операции выполняется. После сброса, воспроизведение и запись указателя указывает на последний абзац, который указатель воспроизведения на последний абзац указателя начальной записи на последний абзац последнего. Запуск воспроизведения воспроизводится последний абзац, последний абзац, а затем запись начинается запись нового последнего абзаца.
6. Настройка VOL:
Нажмите эту кнопку, чтобы отрегулировать размер выходного звука чипа. Чип по умолчанию выход для максимального звука, за клик, звук на 4 дБ затухание. До самых маленьких звуков, продолжайте нажимать на эту кнопку, каждый щелчок, звук увеличивается на 4 дБ (Примечание: Выполните сброс, выход звука является максимальным).
7. Прохождение через FT:
FT pin с GND, продолжая поддерживать низкий уровень, запустит режим прохода. Прямое действие будет звучать от терминала Analn непосредственно к динамику или выходу AUD. Во время записи, если вы нажмете FT, также будет записывать входящий голосовой сигнал Analn

Отгрузочная ведомость:

1PCSXISD1700 модуль * 1 (содержащий ISD1760 голосовой чип)
