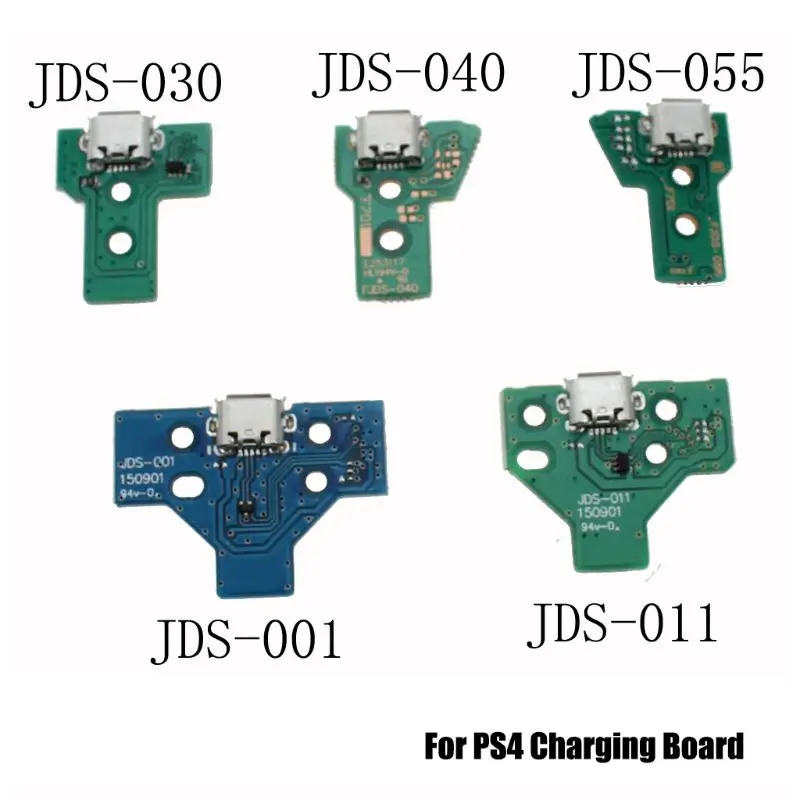

2 шт. JDS Ремонт Часть адаптер микро-usb зарядное устройство разъем платы модуль для
91,08 - 92,57 руб.

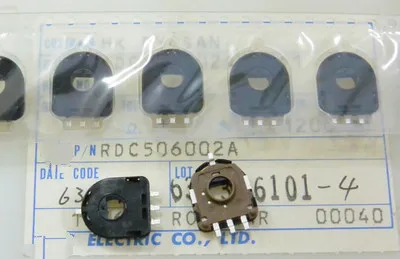

10 шт. RDC506002A | Электроника
580,82 руб.
SM8S17A | Электроника
1 176,58 руб.
HDMI + VGA DVI Аудио Контроллер доска 12.1 inch LTD121ECNN 1024x768 жк-дисплей Сенсорная панель |
1 шт. M5229P M5229 DIP-20 | Электроника
Характеристики
Бесплатная доставка модуль генератора сигналов ICL8038 синусоидальный квадратный
История изменения цены
*Текущая стоимость 374,77 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-03-2026 | 445.88 руб. | 467.58 руб. | 456 руб. |
| Mar-03-2026 | 441.1 руб. | 463.80 руб. | 452 руб. |
| Feb-03-2026 | 370.63 руб. | 389.74 руб. | 379.5 руб. |
| Jan-03-2026 | 434.69 руб. | 456.80 руб. | 445 руб. |
| Dec-03-2025 | 378.45 руб. | 397.21 руб. | 387.5 руб. |
| Nov-03-2025 | 426.28 руб. | 447.49 руб. | 436.5 руб. |
| Oct-03-2025 | 423.28 руб. | 444.52 руб. | 433.5 руб. |
| Sep-03-2025 | 419.32 руб. | 440.90 руб. | 429.5 руб. |
| Aug-03-2025 | 415.68 руб. | 436.7 руб. | 425.5 руб. |
Описание товара

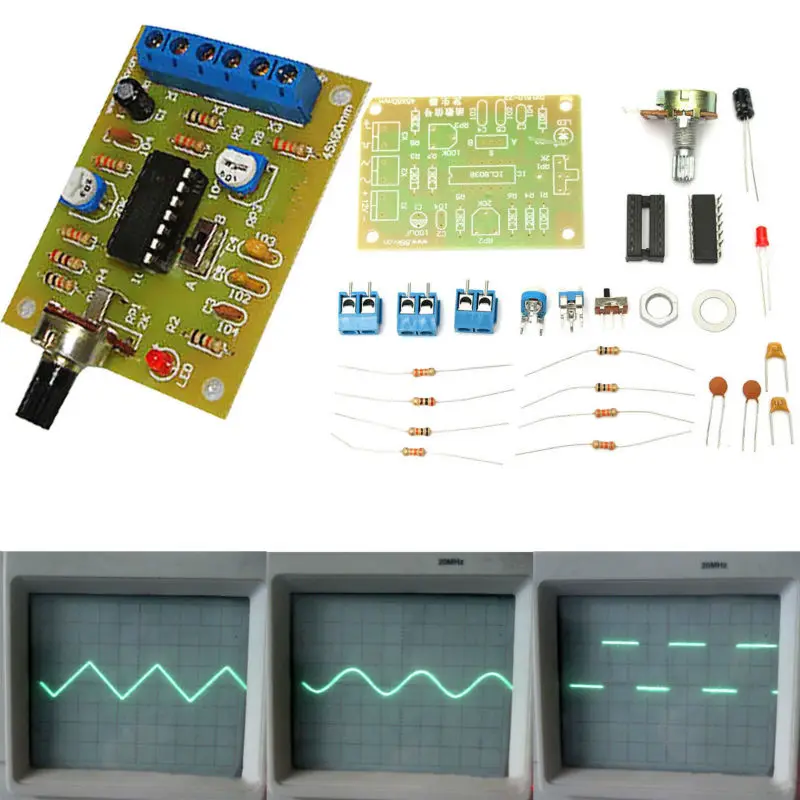

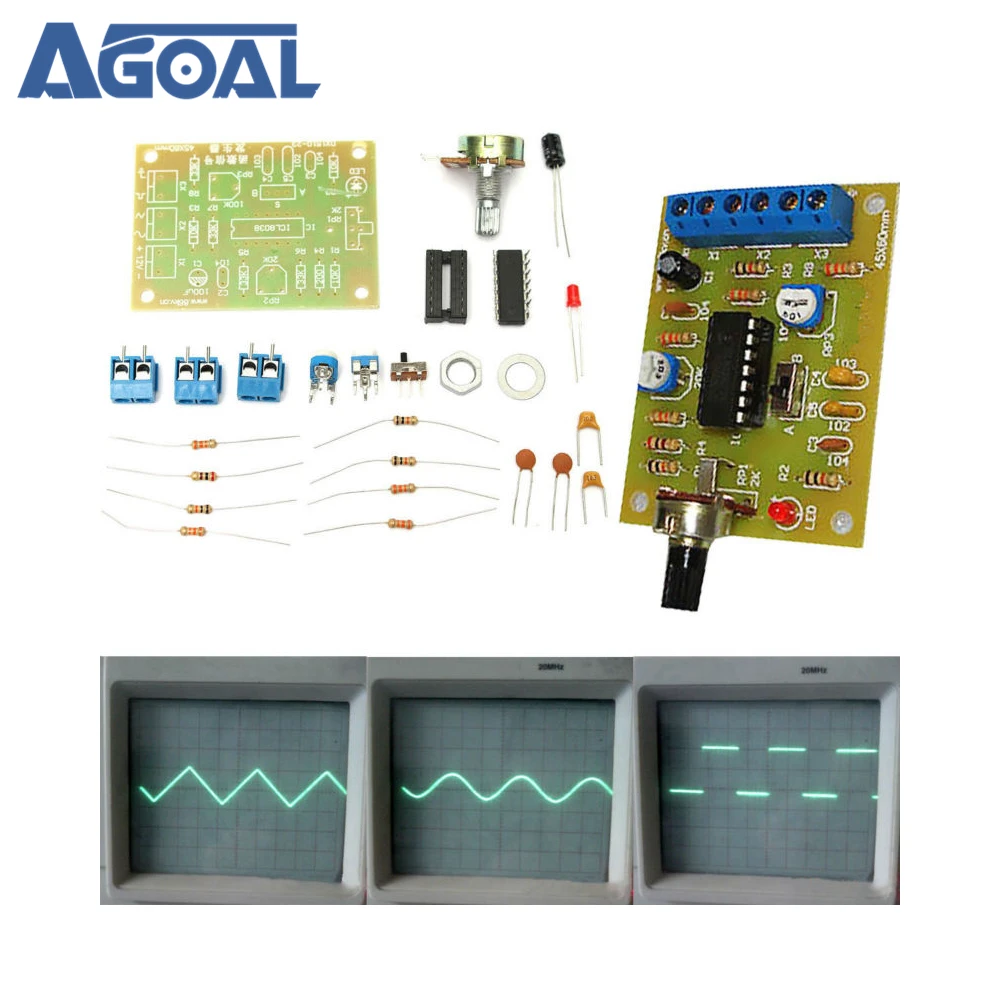

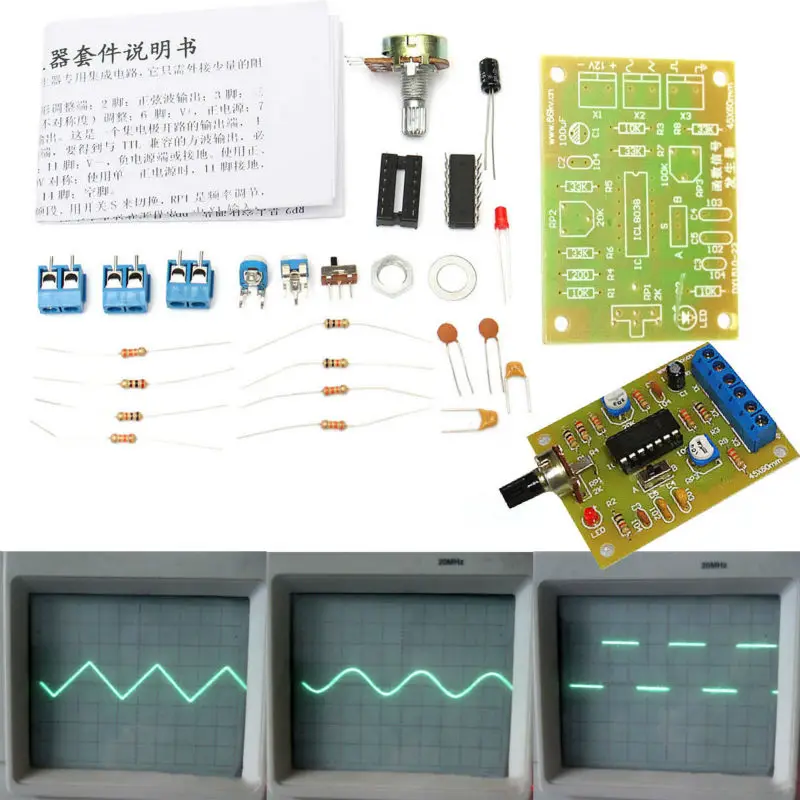

DIY ICL8038 функция генератор сигналов Модуль синусоидальный квадратный треугольник волна выход комплект
Характеристика:С отличной производительностью асинхронный генератор ICL8038, добавьте небольшое количество резистивных и емкостных компонентов, может производить синусоидальную, треугольную и квадратную волну, а также частоту сигнала, рабочий цикл, регулируемая Синусоидальная волна искажений. Примечание:
Требуется определенная способность DIY, вам нужно самостоятельно паять комплект:)
Описание:

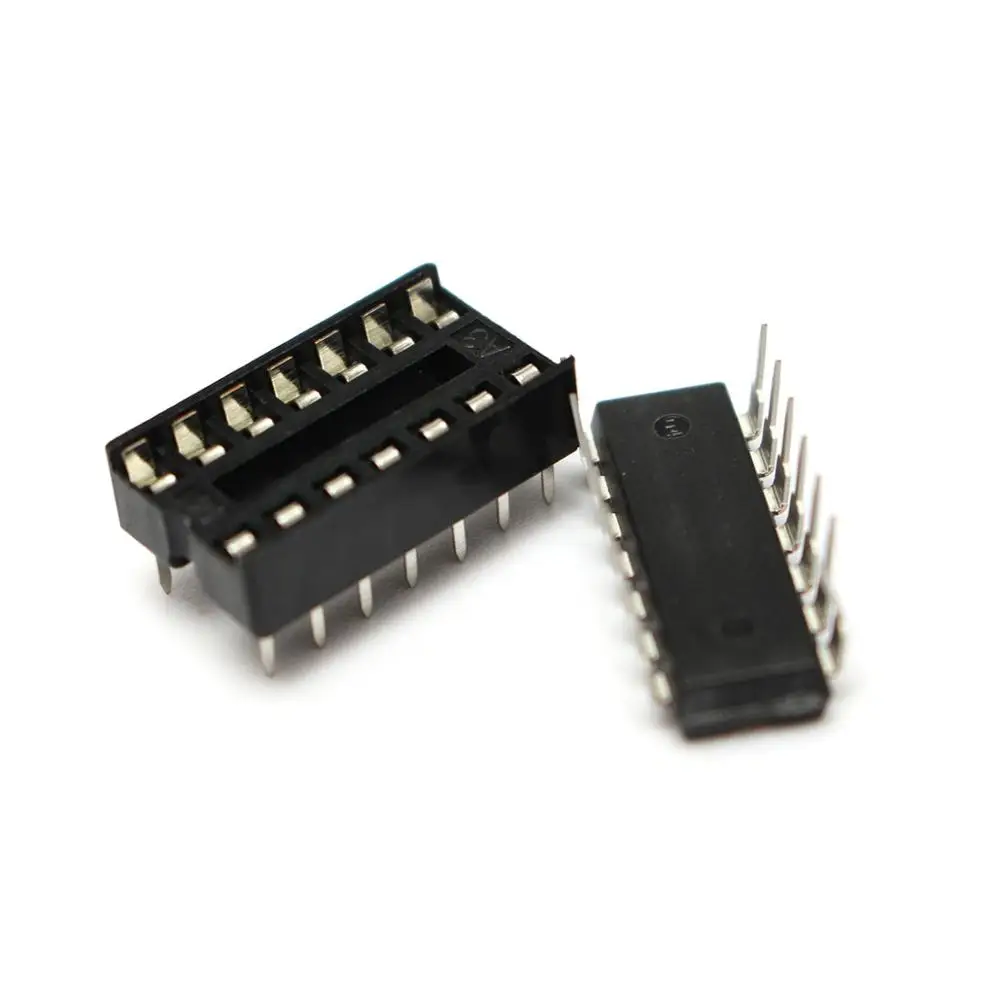

ICL8038 pin функции:
Pin 1, Pin 12: регулятор синусоидальной формы; Pin 2: выход синусоидальной волны; Штырь 3: выход треугольной волны; Pin 4 , Pin 5: регулировка частоты и рабочего цикла (или асимметрии формы волны); Pin 6 : V +, положительный источник питания; Штырь 7: Смещение частоты;
Штырь 8: входной терминал регулировки частоты; Штырь 9: квадратный волновой выход. Это открытый коллекторный выходной терминал, работа должна занять нагрузочный резистор на соответствующий положительный блок питания от штыря, чтобы получить ttl-совместимый квадратный волновой выход, сопротивление нагрузки должно быть подключено к источнику питания + 5 В;
Штифт 10: Синхронный конденсатор терминал; Штырь 11 : V-, отрицательный блок питания или земля. При использовании положительного и отрицательного источника питания, Pin 11 к отрицательному источнику питания, выходной сигнал симметричен по отношению к 0 В; При использовании одного положительного источника питания, Pin 11 заземлен, выходной сигнал однополярный, Равномерное напряжение + VCC / 2;
Pin 13 и Pin 14: пустой Pin.

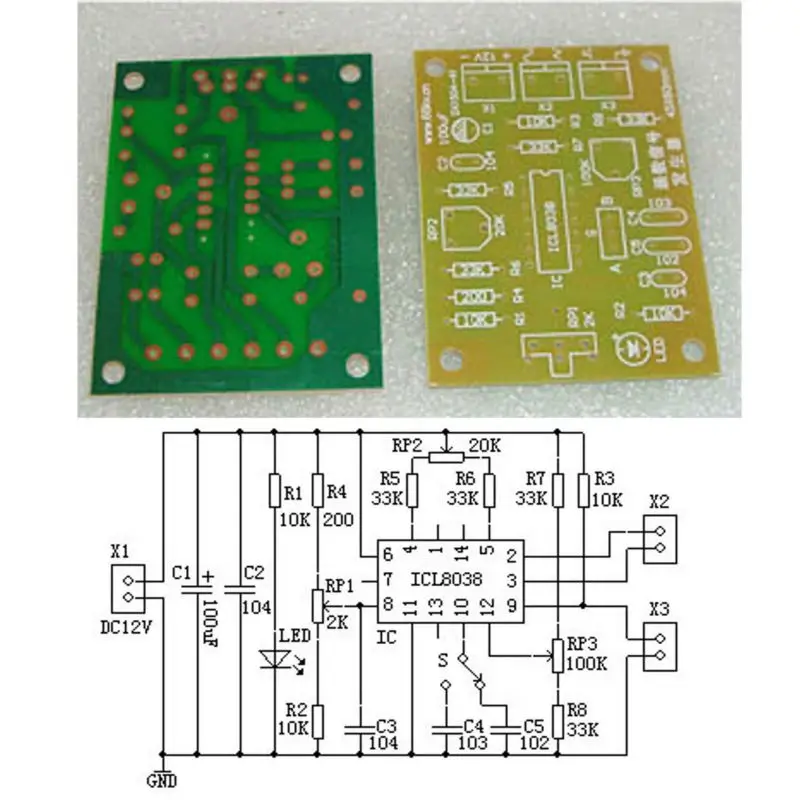

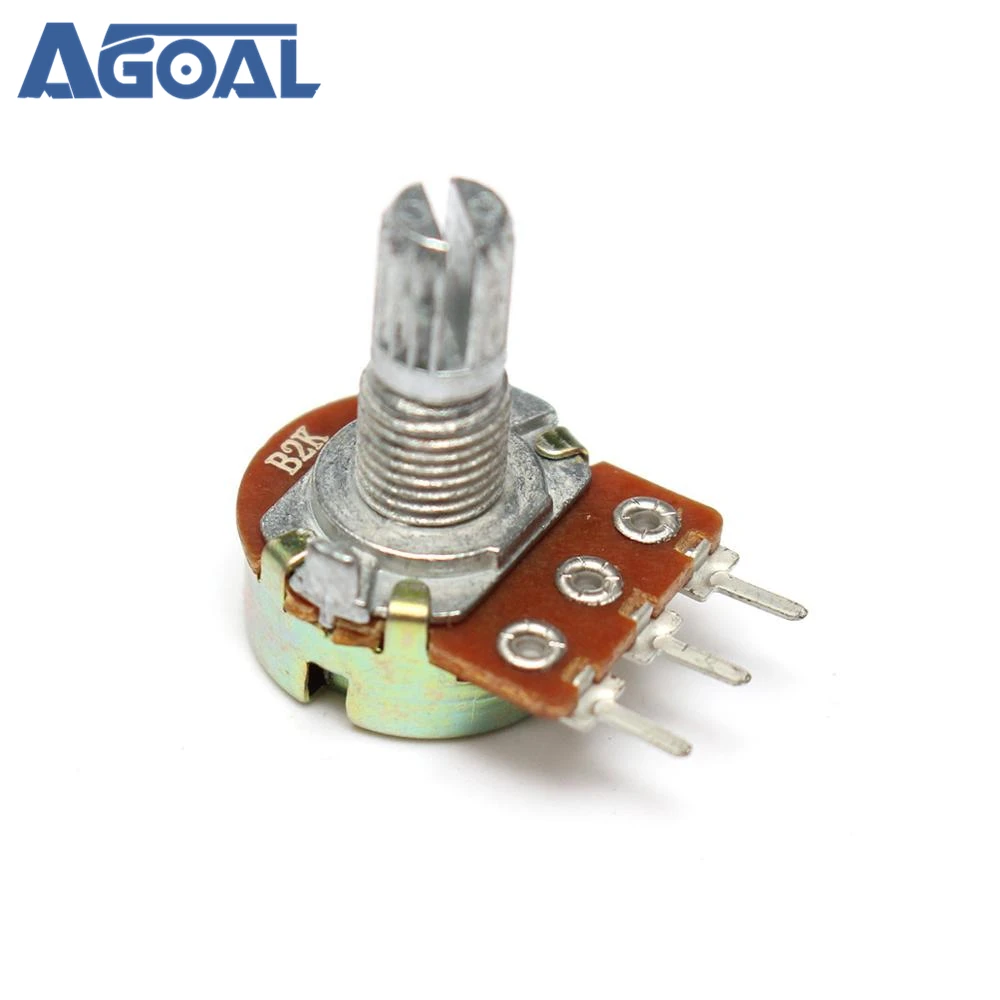

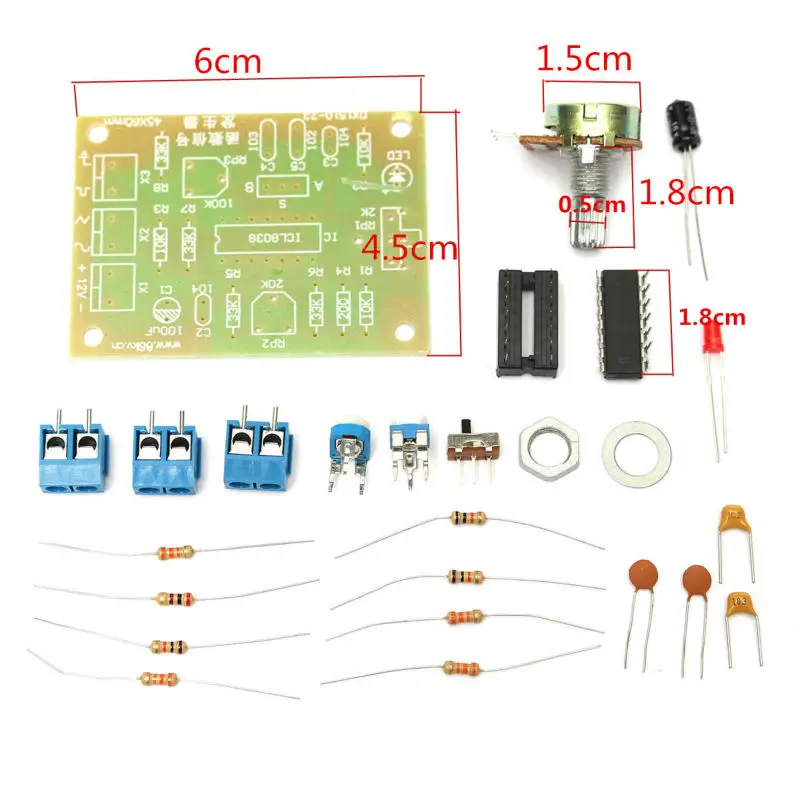

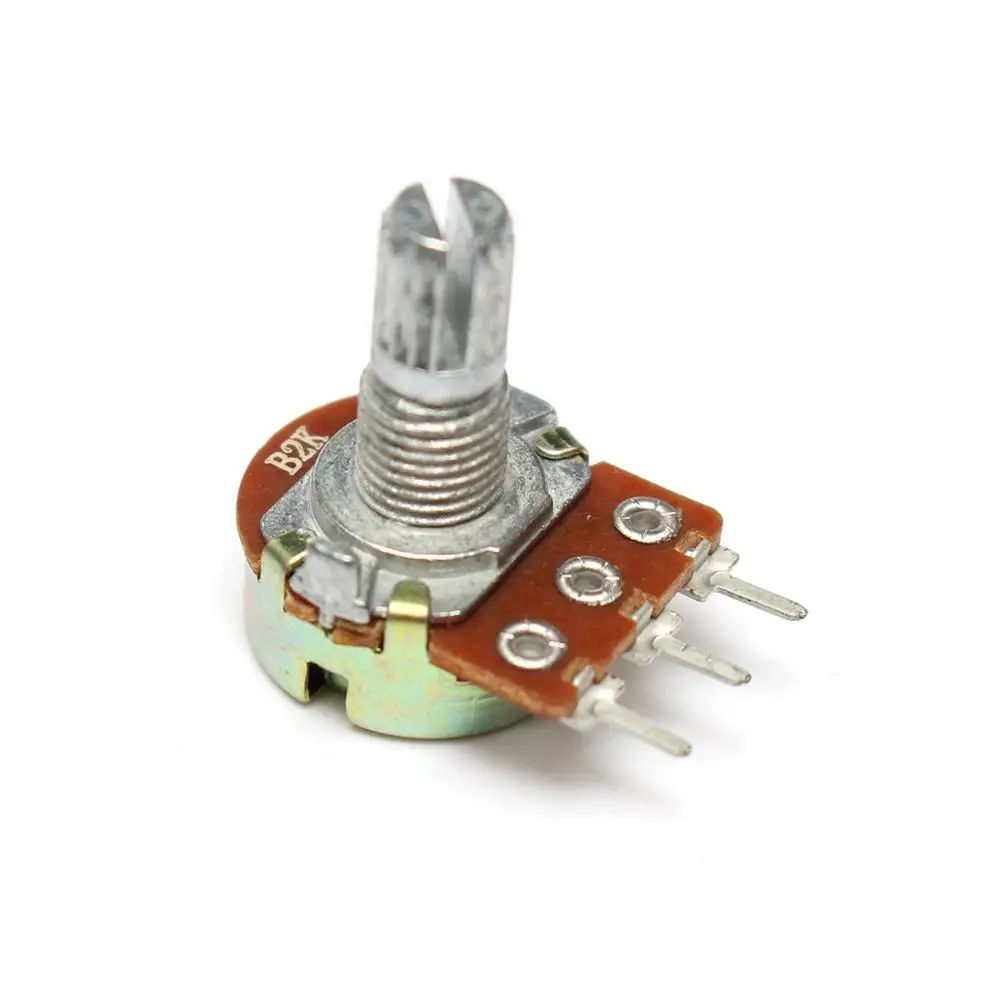

Набор предназначен для диапазона частот 50-5 кГц, две полосы с помощью переключателя S для переключения, RP1-это регулировка частоты, RP2-регулировка рабочего цикла, RP3-это Регулировка искажений синусоидальной волны. В цепи используется одиночный источник питания 12 В, вход от X1; X2, X3-Выходная сторона формы волны, вы можете использовать осциллограф для наблюдения трех форм выходного сигнала. Модель: ICL8038 Вход: 12 В постоянного тока Частотный диапазон: 50-5 кГц, Размер: 6 см * 4,5 см * 0,2 см Посылка включает в себя:
1 x DIY ICL8038 функциональный генератор сигналов Модуль синусоидальный квадратный треугольный волновой выходной комплект
