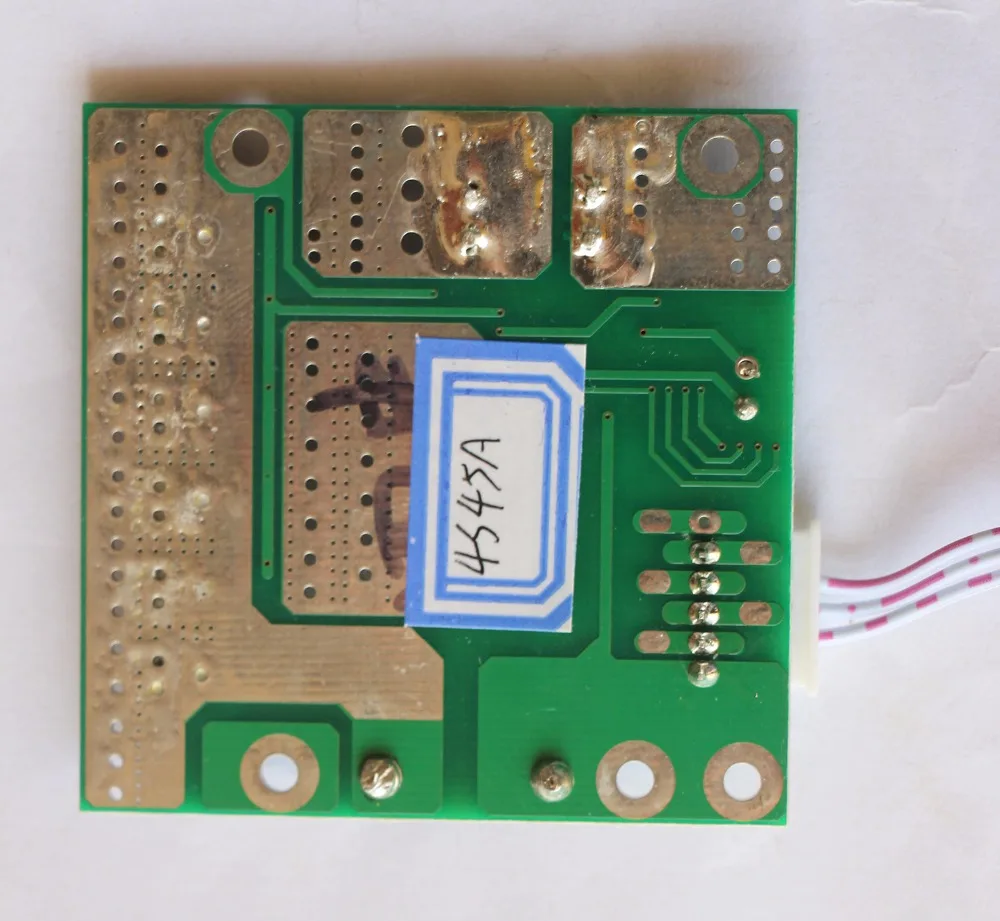

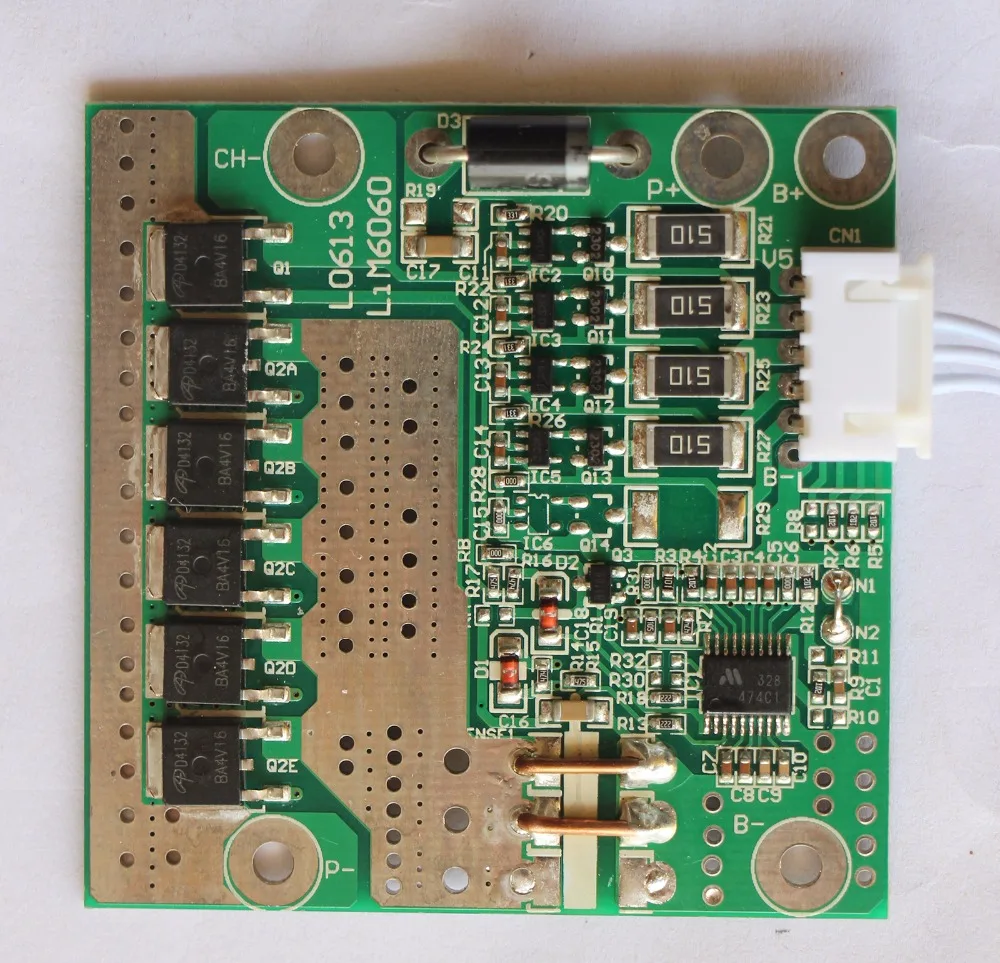

Φ 45A Li Ion 14 8 V 16.8V18650 BMS PCM Защитная плата bms pcm с балансировкой для литиевого

Φ 45A Li Ion 14 8 V 16.8V18650 BMS PCM Защитная плата bms pcm с балансировкой для литиевого

Обратите внимание:

Если изображение не совпадает с параметрами, пожалуйста, проверьте в соответствии с параметрами.

Мы приветствуем индивидуальные bms, надеемся услышать от вашего общения!

Не используйте его для электрических инструментов.

Особенности:

1) Высокоточная схема обнаружения напряжения;

2) терминал зарядного устройства с использованием высоковольтного устройства;

3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2 или короткого замыкания);

4) транзистор MOS может управлять зарядкой и разрядкой аккумулятора;

5) Низкое потребление тока в режиме ожидания.

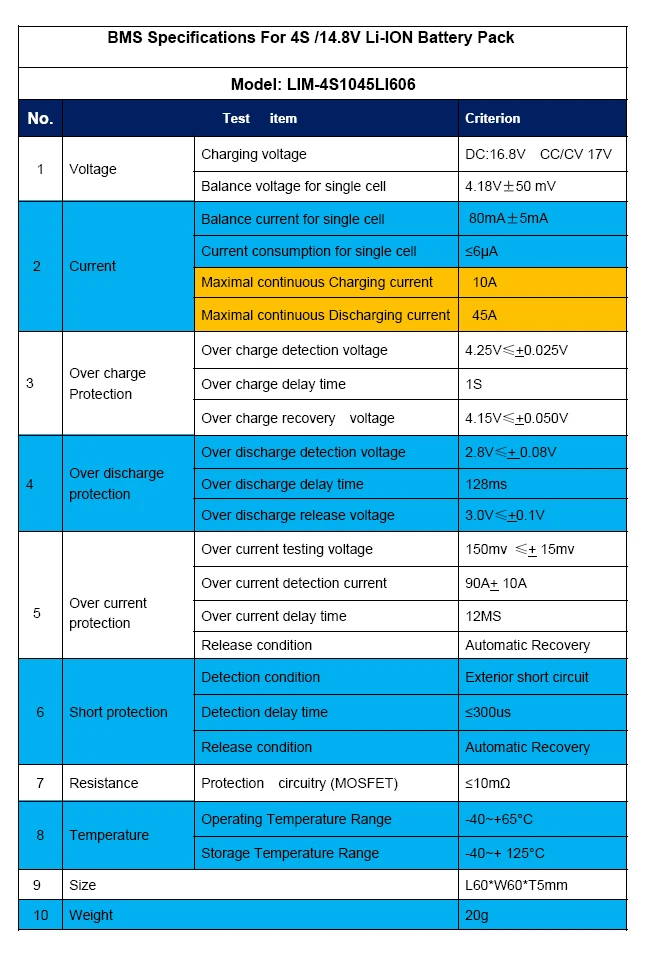

Литий-ионная 4S параметры BMS:

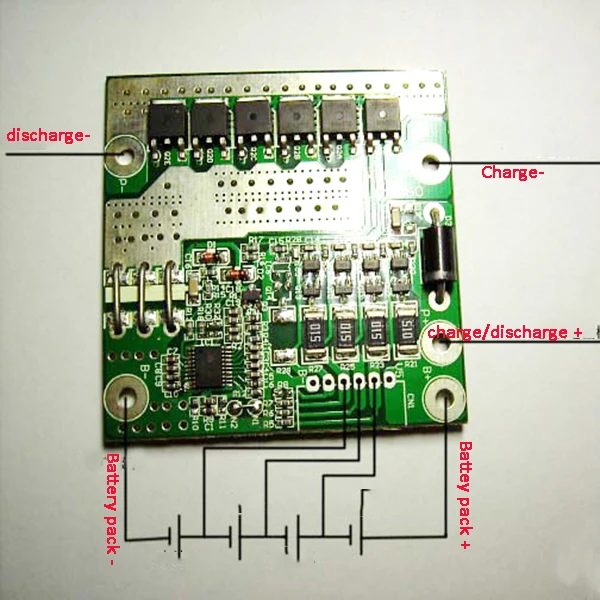

4s литий-ионная проводка Инструкция:

Зарядка: CH- & P + ------Подключите второй большой провод к CH- & P + для зарядки.

Разряд: P- & P + -----Подключите большие провода к P- & P + для разрядки (нагрузки)

(P + = B +)

B-Подключите черный большой провод к аккумулятору general negatie end

Баланс провода B1 подключение к первой ячейке положительное

Баланс провода B2 подключение к второй ячейке положительный

Баланс провода B3 подключение к третьей ячейке положительное

B + Подключите к красному большому проводу к аккумулятору с общим положительным концом

После завершения подключения, пожалуйста, проверьте каждыйСоседних напряжение если 3,7 V, и

B- to B1 должна быть 3,7 V * 1

B- to B2 должна быть 3,7 V * 2

B- to B3 должна быть 3,7 V * 3

B-B + должен быть 3,7 V * 4

И P-и P +/B + equels3,7 V * 4 общая, если напряжение превышает литий-ионная Напряжение, подключении неправильно.

Обратите внимание:

1) обратите внимание, что входное и выходное напряжение, а также условия нагрузки для платы защиты питания не превышают электрические параметры допустимого энергопотребления;

2) особое внимание к току нагрузки не может работать долгое время между максимальным непрерывным рабочим током и током защиты;

3) при подключении аккумулятора он может не разрядиться. В этот чехол, Подключите зарядное устройство может быть восстановлена до обычные рабочие условия;

4) хотя встроенный блок электростатической защиты BMS, пожалуйста, не трогайте руки, когда BMS в рабочем состоянии, чтобы избежать повреждения от статического электричества.
